丰田锐志电动助力转向系统原理与检修

丰田锐志电动助力转向系统原理与检修款锐志乘用车装备的是目前较新型的电动转向装置。

现代汽车的动力转向，有液压式和电动式两种类型，绝大多数汽车采用液压动力转向。

由于电动助力转向系统具有一系列的优点，所以在现代汽车上使用日益增多。

电动助力转向有两种基本形式，即电液转向系统和电动助力转向系统。

锐志乘用车电动转向助力系统由电机提供动力。

该电动转向的结构比较复杂，技术含量较高。

本文对该系统的结构及基本原理及其常见故障进行分析，希望对同行能有所帮助。

一、锐志乘用车电动助力转向系统的基本组成电动助力转向系统是由转向控制单元控制转向电机工作来实现助力的转向系统(如图1所示)。

驾驶员操纵方向盘的转向力矩，通过转向齿轮和转向拉杆传到汽车的转向轮上；与此同时，电子控制单元再根据目前驾驶员操纵方向盘的转向力矩、当时行驶的车速和一定的设计要求，计算出所需要的转向助力。

而所需的转向助力是通过调整电机的电压和电流来实现的，所以转向轮上最终得到的转向力矩，是驾驶员转向力矩和转向电动助力之和(后者远大于前者)。

电动转向助力系统直接使用电源，它不消耗发动机的机械动力，故不会直接影响发动机的运转，从而比传统的液压助力转向系统节省燃图1 锐志乘用车电动助力转向系统的基本组成[本帖最后由寡人爱色于 07-08-10 16:00 编辑]07-08-10 15:53点击查看原图 (22.25 KB)二、转向助力系统的主要部件该电动助力转向系统主要包括：由方向盘直接驱动的转矩传感器，其下部的小齿轮驱动齿条；转向电机，装于转向管柱的中部；减速装置，采取与电机转子内壳配套的循环滚珠式减速齿轮；转角传感器，反映助力电机的转角和转向；齿条轴的外壳及左右横拉杆。

其结构如图2所示图2 锐志电动转向系统结构[本帖最后由寡人爱色于 07-08-10 16:00 编辑]07-08-10 15:53点击查看原图 (67.42 KB)1.转向扭矩传感器结构与工作原理转向扭矩传感器包括两部分，分别安装在方向盘的输入轴和转向小齿轮的输出轴上。

ssps车速感应助力转向

ssps车速感应助力转向
特色安全装备：SSPS---随速助力转向系统、ARP---电子防侧滚系统、DCS---陡坡缓降功能
SSPS随速助力转向系统：这套系统目前广泛的应用于雪佛兰车系，也可以称为“速度感应式动力转向系统”，这套系统与宝马的主动式转向系统非常类似，可根据车速的变化自动控制辅助力度的大小。

这套系统具有根据车速变化自动调整助力的作用。

高速行驶时，转向阻力会自动增加，提高操控精准性；而在一般低速情况下，该系统具有增大助力的作用，减小驾驶者的操作力，在停车、倒车入位时更加轻便、灵活。

ARP电子防侧滚系统：对于重心更高、质量更大的SUV车型来说，ARP系统具有很多实际的意义。

这套系统是通过传感器感知车辆的位置，调节发动机扭矩及各车轮的制动力，从而防止车辆在高速急转弯等紧急状况时发生翻车状况，提高SUV车型的安全性。

DCS陡坡缓降功能：也许大家都认为DSC功能并非安全配置，而更像是越野性能优劣的评价标准之一，但是在实际中，DCS功能可以在苛刻的陡坡上，避免驾驶员分心，间接地提供安全性保障。

在同级别中，科帕奇也是唯一一款配备此项功能的SUV车型。

DCS的工作原理其实很容易理解，车辆驶在倾斜度较大的下坡路上行进时，DCS自动进行制动，让车辆维持在57公里/小时的速度前进，司机无须踩刹车踏板，而且确保车轮不发生抱死，只需专心、轻松的驾驭方向。

汽车电动助力转向机构的设计

目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)1.1 助力转向系统的分类 (1)1.2 EPS系统国内外发展研究现状 (1)1.3 EPS的分类 (1)1.3.1 转向轴助力式 (1)1.3.2 转向小齿轮助力式 (2)1.3.3 转向齿条助力式 (2)1.4 电动助力转向系统的优点 (3)1.5 电动助力转向系统的工作原理 (3)2 EPS方案设计 (5)2.1 电动助力转向系统选型 (5)2.2 机械部分系统方案设计 (5)2.2.1 机械部分设计要求分析 (5)2.2.2 机械式转向器方案分析 (5)2.2.3 齿轮齿条式转向器布置和结构形式的选择 (7)2.2.4 转向梯形结构方案分析 (8)2.3 控制部分系统方案设计 (8)2.3.1 控制部分性能要求分析 (8)2.3.2 控制部分方案设计 (10)3 齿轮齿条式转向器设计 (12)3.1 整车性能参数 (12)3.2 齿轮齿条式转向器的设计和计算 (12)3.2.1 齿轮齿条转向器计算载荷的确定 (12)3.2.2 转向器基本部件设计 (15)3.2.3 齿轮轴和齿条的材料选择及强度校核 (21)3.2.4 齿轮齿条转向器转向横拉杆的运动分析 (24)3.2.5 齿轮齿条传动受力分析 (25)3.2.6 间隙调整弹簧的设计计算 (25)3.2.7 齿轮轴轴承的校核 (27)3.2.8 键的计算 (28)4 EPS的关键部件和控制策略 (29)4.1 EPS的关键部件选型 (29)4.1.1 电动机 (29)4.1.2 电磁离合器 (29)4.1.3 减速机构 (30)4.1.4 扭矩传感器 (30)4.1.5 电流传感器 (31)4.2 EPS的电流控制 (31)4.3 助力控制 (32)4.4 阻尼控制 (32)4.5 回正控制 (33)5 EPS电机驱动电路的设计 (34)5.1 微控制器的选择 (34)5.2 硬件电路总体框架 (34)5.3 电机控制电路设计 (35)5.3.1 H桥上侧桥臂MOSFET功率管驱动电路设计 (35)5.3.2 桥臂的功率MOSFET管驱动电路 (36)5.4 蓄电池倍压工作电源 (37)5.5 电机驱动电路台架试验 (37)6 结论 (39)致谢 (40)参考文献 (41)摘要电动助力转向 (Electric Power Steering,简称EPS)系统,是继液压助力转向系统后出现的一种新型动力转向系统,具有液压助力转向系统无法比拟的优势,它不仅能节约能源,提高安全性,还有利于环境保护,是一项紧扣现代汽车发展主题的高新技术,是汽车转向系统发展的必然趋势。

电动助力转向系统

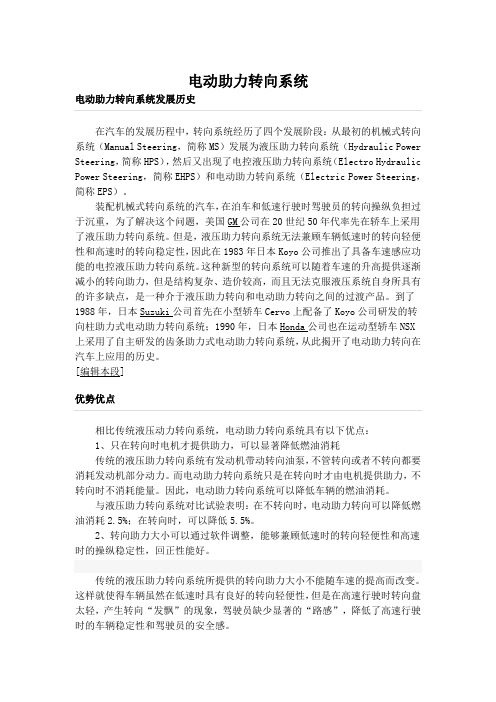

电动助力转向系统电动助力转向系统发展历史在汽车的发展历程中，转向系统经历了四个发展阶段：从最初的机械式转向系统（Manual Steering，简称MS）发展为液压助力转向系统（Hydraulic Power Steering，简称HPS），然后又出现了电控液压助力转向系统（Electro Hydraulic Power Steering，简称EHPS）和电动助力转向系统（Electric Power Steering，简称EPS）。
