后托架的工艺设计及夹具设计设计内容：1.后托架零件图 1张2.后托架毛坯图 1张3.机械加工工艺过程卡片 1份4.机械加工工序卡片 1套5.夹具设计零件图 1张6.夹具设计装配图 1张7.课程设计说明书 1份序言机械设计制造工艺学课程设计是在我们学习了大学全部基础课、技术基础课以及大部分专业课程后所进行的一次比较全面的、综合性较强的实际应用学习，在工艺设计以及夹具设计过程中，通过严格的设计要求，让我们能系统的理解、应用所学知识，很好的将我们大学所学知识衔接起来。
同时，从课程设计中也锻炼了我们分析、解决问题的能力，依靠自己、相信自己，通过自身的努力，将课程设计很好的完成。
此外，课程设计还将有助于我们今后从事的工作，让我们对设计有一个基本的认识。
一、零件的分析（一）后托架（CA6140车床）的作用课程设计所给的零件是CA6140车床后托架，CA6140车床后托架安装在卧式机床上，当采用双向引导刀具时，且有较高精度时，刀具和主轴之间采用浮动长头连接，在动力头退回原位，刀具又退离夹具刀套的情况下，采用托架来支撑刀杆，以防止刀杆产生下垂，保证下次工作循环中，刀具能顺利进入刀套。
所以后托架在机床上主要起支撑刀杆的作用，保证机床能顺利正常工作。
（二）CA6140车床后托架工艺分析CA6140车床后托架有三组加工表面，它们之间有着一定的尺寸、几何、位置要求。
分析如下：1. 以侧面孔?40mm为加工中心的加工表面这一组加工表面包括：加工?40的孔，同时加工孔?30.2和?25.5与侧面孔?40保持着一定的平行度0.15，三孔同时与底面A保持平行度0.1。
其粗造度要求都为Ra1.6，所以要精加工。
2. 加工顶面四孔加工两个?20mm沉头落孔，两个?13mm，由于要求粗造度为Rz50，所以加工精度不高。
但在加工含锥孔?10mm的孔?13mm时，锥孔加工精度要求Rz1.6，所以要精加工。
3.由于底面A粗造度为Ra1.6，平面度为0.03，所以要精加工，加工采用粗铣精铣，以保证加工精度。
本次设计是在我们学完了大学的全部基础课，技术基础课以及专业课之后进行的。
这是我们在进行毕业设计之前对所学的各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练。
因此，它在我们四年的大学生活中占有重要的地位。
因此，它在我们的大学生活中占有重要的地位。
另外在做完这次毕业设计之后，我得到一次在毕业工作前的综合性训练，我在想我能在下面几方面得到锻炼：（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。
（2）提高结构设计能力。
通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。
（3）学会使用手册以及图表资料。
掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。
就我个人而言，我希望通过这次毕业设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己发现问题、分析问题和解决问题的能力。
一．零件的分析1. 零件的作用题目所给的零件是CA6140车床后托架。
后拖架是在加工超出床身长度的细长杆零件时，用来支撑工件的机床附件，通常半自动机床使用较多，主要起支撑作用和固定作用。
2. 零件的工艺分析CA6140车床后拖共有三组加工表面，他们相互之间有一定的位置要求。
现分析如下：1、加工φ40孔2、加工φ30.2孔3、加工φ25.5孔这三组加工圆孔之间有着一定的位置要求，主要是：（1）φ40孔与底面的平行度公差为100：0.07。
（2）Φ30.2孔与底面的平行度公差为100：0.07,相对于φ40孔的平行度公差为100：0.08。
（3）粗糙度要求都是1.6μm ，且都处于同一高度（35±0.07）。
由以上分析可知，有一个面和一个锪平面有尺寸精度要求，而且有一定的表面粗糙度要求。
对于这三组孔，可以设计一专用夹具，将三孔同时加工出来，因是大批量生产，保证其加工精度。

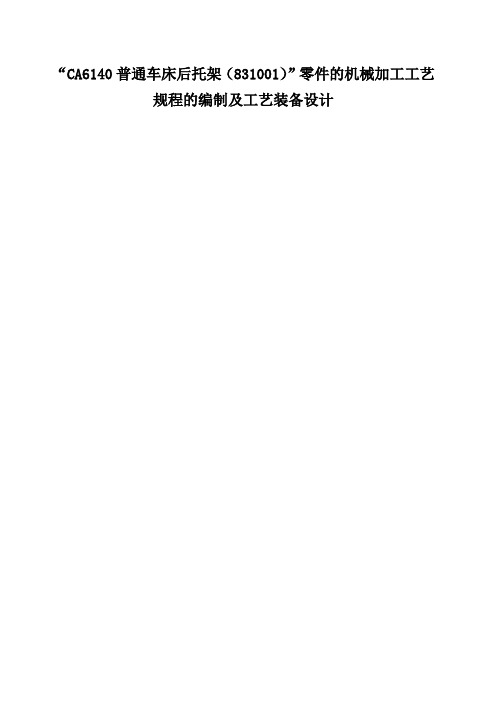

“CA6140普通车床后托架（831001）”零件的机械加工工艺规程的编制及工艺装备设计目录前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。
因此，它在几年的学习中占有重要的地位。
就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。
由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。
一、零件的分析：(一)计算生产纲领,确定生产类型：零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。
（二）零件的作用：后托架在CA6140车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在?40mm 与?之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。
（三）零件的工艺分析：CA6140车床后托架共有两组表面，他们之间有一定的位置要求。
现叙述如下：1、以?40mm 孔为中心的加工表面：这一组加工表面包括：?4002500。
+mm ，?200。
+及?0300。
+的孔,两沉头孔为?20mm ，两装配铰孔?13mm ，深孔?6mm ，螺纹M6，两销孔。
其中，主要加工表面为?4002500。
+mm ，?200。
+及?300。
+的三个孔。
2、以底面120×60mm 为中心的加工表面：这一组加工表面包括底面120×60mm 和锪平面。
这两组加工表面之间有一定的位置要求，主要是：○1 ?4002500。
+mm 孔的轴线与底面的平行度为100：；○2?200。
+孔的轴线与底面的平行度为100：；○3?200。
“CA6140普通车床后托架（831001）”零件的机械加工工艺规程的编制及工艺装备设计目录前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教学环节。
这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。
因此，它在几年的学习中占有重要的地位。
就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。
由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。
一、零件的分析：(一)计算生产纲领,确定生产类型：零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。
（二）零件的作用：后托架在CA6140车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在40mm 与之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。
（三）零件的工艺分析：CA6140车床后托架共有两组表面，他们之间有一定的位置要求。
现叙述如下：1、以40mm 孔为中心的加工表面：这一组加工表面包括：4002500。
+mm ，200。
+及0300。
+的孔,两沉头孔为20mm ，两装配铰孔13mm ，深孔6mm ，螺纹M6，两销孔。
其中，主要加工表面为4002500。
+mm ，200。
+及300。
+的三个孔。
2、以底面120×60mm 为中心的加工表面：这一组加工表面包括底面120×60mm 和锪平面。
这两组加工表面之间有一定的位置要求，主要是：○1 4002500。
+mm 孔的轴线与底面的平行度为100：；○2200。
+孔的轴线与底面的平行度为100：；○3200。
+孔的轴线与底面的平行度为100：；○4下底面的平面度误差为； ○5毛线孔的中心线与底面的尺寸误差为±； 由此可分析知,对于这两组加工表面而言,可以先加工其中一组表面，然后借助与专用夹具加工另一组表面，并且保证他们之间的位置精度要求。
普通车床后托架的机械加工工艺规程及夹具设计设计说明书学院：专业年级：学生姓名:学号:设计题目：普通机床后托架零件工艺规程及夹具设计起迄日期:指导教师:教研室负责人:日期: 2012 年12月 16 日目录前言3一、零件的分析：3（一）零件的作用：3（二）零件的工艺分析：3二、工艺规程的设计：4（一）确定毛坯的制造形式：4（二）基准的选择4(三) 制订工艺路线：5（四）机械加工余量、工序尺寸及毛坯尺寸的确定:7 （五)确定切削用量及基本工时：8三、夹具设计：24（一）问题的提出：24（二）夹具设计：24四、归纳总结：26五、主要参考文献：26前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课，并进行了生产实习的基础上进行的一个教案环节。
这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习，也是一次理论联系实际的训练。
因此，它在几年的学习中占有重要的地位。
就我个人而言，希望通过这次课程设计，对今后将从事的工作，进行一次适应性训练，通过设计锻炼自己分析问题、解决问题的能力，为回厂后的工作打下一个良好的基础。
由于能力所限，设计中尚有许多不足之处，希望各位教师给予批评指教。
一、零件的分析：(一)计算生产纲领,确定生产类型：零件图上为普通车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。
（二）零件的作用：后托架在普通车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在?40mm 与?30.2mm 之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。
（三）零件的工艺分析：普通车床后托架共有两组表面，他们之间有一定的位置要求。
现叙述如下：1、以?40mm 孔为中心的加工表面：这一组加工表面包括：?4002500。
+mm ，30.2200。
+mm 及?25.50300。
北方民族大学机械制造技术基础课程设计托架机械加工工艺规程及铣内孔夹具设计班级：机械131班姓名：海类旭学号：20131941指导教师：李红梅完成日期：2016年1月22日北方民族大学课程设计第 1 页共17 页任务书一、设计题目:托架的机械加工工艺规程及铣宽3槽工艺装备设计二、原始资料(1) 被加工零件的零件图1张(2) 生产类型:（小批量生产）三、上交材料1．所加工的零件图1张2．毛坯图1张3．编制机械加工工艺过程卡片1套4．编制所设计夹具对应的那道工序的机械加工工序卡片1套5．绘制夹具装配图（A2）1张6．课程设计说明书，包括机械加工工艺规程的编制和机床夹具设计全部内容。
（约5000-8000字）目录1托架的工艺分析及生产类型的确定 (3)1.1托架的用途 (3)1.2托架的技术要求及工艺性审查 (3)2、确定毛胚、绘制毛胚简图 (3)2.1选择毛胚 (3)2.2确定毛胚的尺寸公差和机械加工余量 (4)3 拟定托架工艺路线 (5)3.1表面加工方法的确定 (5)3.2加工阶段的划分 (6)3.3工序的集中与分散 (7)3.4工序顺序的安排 (7)3.5机械加工工序 (7)3.6确定工艺路线 (9)4、加工余量、工序尺寸和工差的确定 (11)5、切削用量、时间定额的计算 (11)6.夹具设计 (12)6.1提出问题 (12)6.2设计思想 (12)6.3夹具设计 (12)7.总结 (15)参考文献 (16)1托架的工艺分析及生产类型的确定1.1托架的用途1.2 托架的技术要求及工艺性审查该托架的各项技术要求如下表所示：加工表面尺寸偏差（mm）公差及精度等级表面粗糙度(um)形位公差(mm)后端面IT12 12.5φ80内孔面IT11 6.3φ10销孔IT7 1.6M10螺纹孔IT7φ75内孔面0.03mm IT7 1.6左端面IT11 6.32、确定毛胚、绘制毛胚简图2.1选择毛胚毛坯的结构工艺要求托架为铸造件，对毛坯的结构工艺有一定要求：①铸件的壁厚应和合适，均匀，不得有突然变化。
目录1 CA6140车床后托架的加工工艺设计 (2)1.1 CA6140车床后托架的结构特点和技术要求 (2)1.2 CA6140车床后托架的材料、毛坯和热处理 (2)1.2.1 毛坯材料及热处理 (2)1.2.2 毛坯的结构确定 (3)1.3 工艺过程设计中应考虑的主要问题 (3)1.3.1 加工方法选择的原则 (3)1.3.2 加工阶段的划分 (4)1.3.3 工序的合理组合 (4)1.3.4 加工顺序的安排 (5)1.4 CA6140车床后托架的机械加工工艺过程分析 (5)1.4.1 CA6140车床后托架零件图分析 (5)1.4.2 CA6140车床后托架的加工工艺的路线 (6)1.5 CA6140车床后托架的工序设计 (11)1.5.1 工序基准的选择 (11)1.5.2 工序尺寸的确定 (11)1.5.3 加工余量的确定 (13)1.5.4 确定各工序的加工设备和工艺装备 (14)1.5.5 确定切削用量及工时定额 (15)2 专用夹具设计 (26)2.1 铣平面夹具设计............................................................................. 错误！未定义书签。
2.1.1 研究原始质料..................................................................... 错误！未定义书签。
2.1.2 定位基准的选择................................................................. 错误！未定义书签。
2.1.3 切削力及夹紧分析计算..................................................... 错误！未定义书签。
2.1.4 误差分析与计算................................................................. 错误！未定义书签。
后托架工艺规程设计加详细工艺卡片后托架是一种用于支撑机械设备的结构，它起到稳定和固定设备的作用。
在设计加详细工艺卡片时，需要考虑到下面几个方面。
首先，需要进行工艺规程设计。
工艺规程设计是指将设计加详细工艺卡片所需的工艺步骤和相关参数进行规范化和系统化的过程。
在设计加后托架工艺规程时，首先要确定后托架的材料和尺寸。
根据设备的要求和实际情况选择合适的材料，然后根据设备的重量和尺寸确定后托架的尺寸。
其次，需要考虑后托架的制作方法。
根据材料的不同，可以选择焊接、切割、冲压等不同的制作方法。
然后，在制作过程中需要确定各种工艺参数，如焊接电流、焊接时间等。
最后，需要确定后托架的表面处理方法，如喷涂、热镀等，保证后托架的使用寿命和外观质量。
在设计加详细工艺卡片时，需要包括以下内容。
首先是工艺步骤，需要按照制作的先后顺序列出每个步骤，如材料采购、材料切割、焊接等。
每个步骤需要详细描述所需的工艺和方法。
其次是工艺参数，需要列出每个步骤所需的工艺参数，如焊接电流、电压、时间等。
这些参数需要根据实际情况和设备的要求来确定。
然后是设备和工具的选择，需要列出所需的设备和工具，如焊机、切割机等。
最后是质量控制，需要列出每个步骤的质量控制点，如焊接时的焊缝质量、尺寸的控制等。
在设计加详细工艺卡片时，还需要考虑到安全和环境因素。
首先需要考虑到制作过程中的安全措施，如佩戴个人防护装备、操作注意事项等。
其次需要考虑到制作过程中的环境污染和废物处理问题，需要选择合适的材料和工艺来减少环境污染，并在制作完成后进行废物的妥善处理。
总而言之，设计加详细工艺卡片需要考虑到后托架的工艺规程和相关参数，以及安全和环境因素。
只有综合考虑这些因素，才能设计出高质量的后托架工艺卡片。

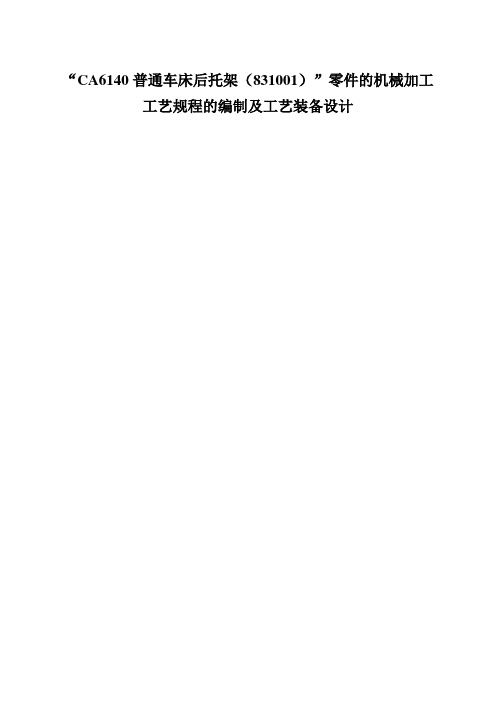

“CA6140普通车床后托架（831001）”零件的机械加工工艺规程的编制及工艺装备设计机械制造工艺及机床夹具课程设计任务书设计题目：设计“CA6140普通车床后托架（831001）”零件的机械加工工艺规程的编制及工艺装备（2000件/年）生产纲领：2000件/年内容：1、零件图........................................................1张2、毛坯图........................................................1张3、机械加工工艺过程卡.....................................................1张4、机械加工工序卡...............................................................1套5、专用夹具装配图.........................................1张6、夹具专用零件图.........................................1张7、设计说明书 (1)目录前言..................................................................... 错误!未定义书签。
一、零件的分析： (2)（二）零件的作用： (3)（三）零件的工艺分析： (3)二、工艺规程的设计： (4)（一）确定毛坯的制造形式： (4)（二）基准的选择 (4)(三) 制订工艺路线： (4)（四）机械加工余量、工序尺寸及毛坯尺寸的确定: (7)（五)确定切削用量及基本工时： (8)三、夹具设计： (25)（一）问题的提出： (25)（二）夹具设计： (25)四、总结： (27)五、主要参考文献： (27)一、零件的分析：(一)计算生产纲领,确定生产类型：零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。
（二）零件的作用：后托架在CA6140车床床身的尾部，三个孔分别装丝杠、光杠、转向开关，起加强固定作用；在ø40mm 与ø30.2mm 之间的孔为毛线孔，用于导通油路；旁路的螺纹孔是连接油盖的；正面的四个孔将后托架固定于车床尾部。
（三）零件的工艺分析：CA6140车床后托架共有两组表面，他们之间有一定的位置要求。
现叙述如下：1、以ø40mm 孔为中心的加工表面：这一组加工表面包括：ø4002500。
+mm ，ø30.2200。
+mm 及ø25.50300。
+mm 的孔,两沉头孔为ø20mm，两装配铰孔ø13mm，深孔ø6mm，螺纹M6，两销孔。
其中，主要加工表面为ø4002500。
+mm ，ø30.2200。
+mm 及ø25.5300。
+mm 的三个孔。
2、以底面120×60mm 为中心的加工表面：这一组加工表面包括底面120×60mm 和锪平面。
这两组加工表面之间有一定的位置要求，主要是：○1 ø4002500。
+mm 孔的轴线与底面的平行度为100：0.07；○2ø30.2200。
+mm 孔的轴线与底面的平行度为100：0.07；○3ø30.2200。
+mm 孔的轴线与底面的平行度为100：0.07；○4下底面的平面度误差为0.03；○5毛线孔的中心线与底面的尺寸误差为±0.07； 由此可分析知,对于这两组加工表面而言,可以先加工其中一组表面，然后借助与专用夹具加工另一组表面，并且保证他们之间的位置精度要求。
二、工艺规程的设计：（一）确定毛坯的制造形式：后托架是车床CA6140的后托起部分，该零件材料为HT200，考虑到机床运行中要经常使主轴正转与反转，此时，转向开关、丝杠、光杠也进行正转与反转的连续或瞬时运动。
因此，扭矩最大 ，强度不高使用铸件，由于零件的年产量为2000件，已达到中批量生产水平，并且零件的轮廓尺寸不大，故可以采用砂型铸造，这从提高生产率，保证加工精度上考虑，也是比较合理的。
（二）基准的选择基准的选择是工艺规程设计的重要工作之一，基准选择得正确与合理，可以使加工质量得到保证，生产率得以提高。
否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批量报废，使生产无法正常运行。
1、粗基准的选择：对于一般的孔类零件，以孔作为粗基准完全合理，但对本零件来说，孔ø4002500。
mm 为铸造孔，不易作为精基准，故我们可以考虑以顶面加一个可调支撑作为粗基准，以此基准把底面120×60mm 先加工出来，由于此顶面只限制了X 、Y 、Z 的转动和Z 的移动4个自由度，故可以考虑选左端面为第二基准面，此二面可以限制6个自由度，达到完全定位。
2、精基准的选择：主要应考虑到基准重合问题。
当设计基准与工序基准不重合时，应尽量进行尺寸计算。
这在后面还要专门计算，此处不在重复。
(三) 制订工艺路线：制订工艺路线的出发点,应当使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在用生产纲领确定为中批量生产的条件下,可以考虑用万能性机床配以专用夹具，并尽量使工序集中来提高生产率，但同时也要保证质量。
除此之外，还要考虑到经济效果，在实际生产中还要考虑加工的设备，以尽量使成本降到最低。
1、工艺方案一：工序10：粗、精铣底面，保证尺寸120×60mm；工序20：钻两个ø13mm的孔；钻两个销孔ø10mm；锪两个沉头孔ø20mm；工序30：钻孔ø38mm；钻孔ø28mm；钻孔ø23.5mm；锪平孔ø25.5mm端面；工序40：扩孔ø39.5mm；扩孔ø29.5mm；扩孔ø29.5mm；工序50：半精镗ø40mm；ø30mm；ø25mm；工序60：精镗孔ø40mm；ø30.2mm；ø25.5mm；工序70：钻螺纹孔ø5.1mm；钻深孔ø6mm；工序80：攻螺纹孔M6；工序90：加工油槽，去毛刺；工序100：按图纸要求检验；2、工艺方案二：工序10：钻孔ø38mm；钻孔ø28mm；钻孔ø23.5mm；锪平孔ø25.5mm端面；工序20：扩孔ø39.5mm；扩孔ø29.5mm；扩孔ø29.5mm；工序30：粗、精铣底面，保证尺寸120×60mm；工序40：钻两个ø13mm的孔；钻两个销孔ø10mm；锪两个沉头孔ø20mm工序50：半精镗ø40mm；ø30mm；ø25mm；工序60：精镗孔ø40mm；ø30.2mm；ø25.5mm；工序70：钻螺纹孔ø5.1mm；钻深孔ø6mm；工序80：攻螺纹孔M6；工序90：加工油槽，去毛刺；工序100：按图纸要求检验；3、工艺方案的比较分析：以上两个工艺方案的特点在于：方案一是先加工以底面为中心的表面，再以此为基准加工3个孔及其他相关的孔；方案二却恰恰相反，先加工3个孔，再以孔定位加工底面。
根据后托架的作用和两个方案的比较分析，由于ø40m, ø30.2mm, ø25.5mm这三个孔的轴线平行度要求较高。
因此，选用底面为基准时，加工孔的精度一定的越高越好。
因此，方案二的工序不太合适，我们采用方案一的大致顺序。
经过分析，方案一的加工顺序是先粗加工、精加工一组表面，再粗加工、精加工另外一组平面。
这看上去大致是合理的，但仔细推敲后，发现仍然有不太符合工艺原则，现将改进的工艺过程具体分析如下：工序10：粗、精铣底面，保证尺寸120×60mm；工序20：钻两个ø13mm的孔；钻两个销孔ø10mm；锪两个沉头孔ø20mm ；工序30：钻孔ø38mm；钻孔ø28mm；钻孔ø23.5mm；锪平孔ø25.5mm 端面；工序40：扩孔ø39.5mm；扩孔ø29.5mm；扩孔ø29.5mm；工序50：钻螺纹孔ø5.1mm；钻深孔ø6mm；工序60：攻螺纹孔M6；工序70：半精镗ø40mm； ø30mm； ø25mm；工序80：加工油槽；工序90：精镗孔ø40mm； ø30.2mm； ø25.5mm；工序100：去毛刺；工序110：按图纸要求检验；（四）机械加工余量、工序尺寸及毛坯尺寸的确定:CA6140车床后托架零件材料为HT200，硬度为200HBS ，毛坯余量为3.05kg,生产类型为中批生产,采用铸造毛坯。
根据上述原始资料及加工工艺，分别确定各加工表面的机械加工余量、工序尺寸和毛坯尺寸如下：1、底面（120×60mm ）考虑其表面粗糙度比较高，故需粗、精铣底面，其加工余量Z=2mm 。
2、其余各铸造孔加工余量如下：零件尺寸 单边 毛坯ø4002500。
mm 1.5mm ø37mm3、其余各孔由于直径较小，故只能为实心孔,其毛坯不能铸造出孔,参照《机械加工工艺手册》后确定：ø25.5mm孔————钻孔到ø23.5mm；扩孔到ø24.7mm；半精镗到ø24.9；精镗到ø25.5mm；ø30.2mm孔————钻孔到ø28mm；扩孔到ø29.3mm半精镗到ø29.8mm；精镗到ø30.2mm；ø40mm孔—————扩孔到ø38.7mm；半精镗到ø39.6mm；精镗到ø40mm；（五)确定切削用量及基本工时：工序10：粗、精铣底面：1、加工条件工件材料：HT200，σb=200HBS，铸造；加工需求：粗、精铣底面，保证尺寸120×60mm和台阶高18mm；机床：X6132型铣床；刀具：高速钢圆柱形铣刀，根据《金属切削手册》表6-4取铣刀直径d=100mm，根据《金属切削手册》表6-7查得铣刀齿数Z=14；2、确定铣削深度：参考有《金属切削手册》确定粗加工的铣削深度ap =2.5mm；精加工的铣削深度ap=0.5mm；3、确定每齿进给量：参考《机械加工工艺手册》（软件版）取粗铣时的每齿进给量f z =0.15(mm/z)；精铣时的每转进给量f=0.8（mm/z ）；4、确定主轴转速：参考《实用金属切削加工工艺手册》表8-4，取粗铣时的主轴转速为150r/min ，精铣时的主轴转速为190r/min ；5、计算铣削速度：前面已经确定铣刀直径d=100mm 和主轴转速（粗铣刀时为300r/mm ）。
