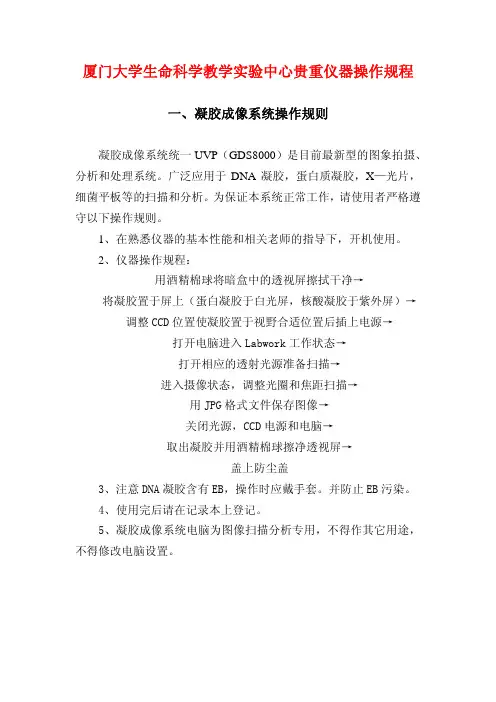

UVPGDS8000凝胶成像系统操作说明

UVP凝胶成像分析系统
（EC3 Imaging System）拍照操作流程
开机！
1.连接凝胶成像仪电源和相机电源
2.打开凝胶成像仪主机开关，预热一段时间
3.打开电脑，再打开软件进行操作
拍照
1.将需要拍照的物品放在透照台上并调节位置使其位于中央
2.双击桌面上的UVP程序图标，进入系统，在白光条件下将胶或膜调至最佳状态和位置。

3.依次点击OK---OK----File----preferences-----Hardware settings---Detect Hardware，当暗
室检测成功后点击确定，右上角的UVP图标变红，点击进入工作状态。

4.将Transillumination Controls旋转至紫外开状态，根据样品染料种类将Emission FilteR
Wheel Selector旋转至相应位置进行观察。

5.点击右侧的FOCUS，调节暴光各参数至照片满意清晰为止。

6.利用电脑上的拍照软件在Acquisition状态下预览物品并拍照（点击Preview可以进行预
览；点击Capture可以进行拍照）
7.拍照完成后点击File下的保存即可进行文件的保存。

8.摄片完成后，请及时关闭摄像系统，清理暗室内的凝胶，再进行图片处理和分析，以免
长时间工作影响使用寿命。

关机！
1.关闭软件和电脑
2.关闭相机和凝胶成像仪。

凝胶成像系统简易操作说明
∙打开机箱背后下边电源开关，触屏进入初始化界面，点击界面中“”键，界面进入操作界面。

∙①是用来调节工作台的光强，调节范围是：75%—100%。

②是时间设定键，用来设定运行时间的。

注：点击此键从弹出的子菜单中进行运行时间设置，系统工作时间到达此设定值时系统将自动关闭所有的灯管和CAMERA。

③界面中的键是仪器已运行的时间。

④是工作模式选择键，依次点击可以出现四种工作模式（也可按屏幕右边
的F1-F4来选择）。

⑤是复位（Reset）、恢复键。

⑥是运行键。

界面第三排为各个灯和相机的开关和相应状态的指示灯。

其中“light”为上侧单色白光灯（顶灯），“254nm”为波长254纳米的侧灯紫外灯管。

“312nm/white” 为波长312纳米的紫外工作台或白光工作台。

“365nm” 为波长365纳米的侧灯紫外灯管。

“camera”为相机。

“ON”为打开键，OFF为关闭键。

3）四种模式分别为：
①点时，仪器锁定透射台（312nm紫外工作台或白光工作台）和相机camera
两个灯处于工作状态；
②点时，仪器锁定254nm 、365nm两个侧灯和相机camera处于工作状态；
③点时，仪器锁定light灯处于工作状态；
④点时，仪器处于用户自选模式。

用户可以通过用手按住ON或OFF来控制
各个灯或CAMERA的开关。

凝胶成像系统租售安全操作及保养规程凝胶成像系统是一种广泛用于生命科学研究的技术设备，通常用于分离、检测和定量蛋白质、DNA和RNA。

在使用凝胶成像系统时，应该遵循一些基本操作规程，以确保操作安全和设备可靠性。

操作前准备在使用凝胶成像系统之前，需要了解以下几个要点：•确保设备台面整洁无尘，并且所需的试剂和设备已按照要求准备好。

•安全地接通供电电源并检查设备是否工作正常。

•检查摄像头是否清洁，并在实验室标准条件下校准凝胶成像系统以确保精度。

•在设备就绪前，确保已经阅读并理解使用手册。

操作安全在操作凝胶成像系统时，应该注意以下安全提示：•操作过程中，应该穿戴适当的实验室防护装备并遵循实验室安全操作规程。

•在打开设备栏门时，注意不要碰到灯管和高压线，以免发生触电事故。

•操作过程中，应该避免直接观察紫外线灯，以免损伤视力。

•在处理内部废弃物时，应该遵循实验室规定的废弃物处理程序以确保安全。

保养维护对于凝胶成像系统的长期可靠性和持续性，需要进行定期维护和保养，主要包括以下几个部分：•定期清洁外壳、内部以及紫外线灯管，保持设备清洁干燥。

•定期更换紫外线灯管和滤光片，以确保设备的紫外线强度和光谱质量。

•定期检查并紧固设备内部螺钉和连接线，以确保设备内部无松动现象。

•定期更换设备中使用的各种试剂和耗材，避免设备的过度使用损坏器件。

结论凝胶成像系统是实验室中重要的技术设备之一，能够广泛应用于生命科学研究中。

在使用凝胶成像系统时，应该遵循安全操作规程并定期进行设备保养和维护，以确保设备的长久可靠性和使用效果。

凝胶成像系统（Gel Doc TM XR+）使用说明
操作步骤：
1．打开成像仪器电源，将样品放入紫外透射仪上。

2．双击桌面上图标，打开Image Lab软件。

3．单击“新建实验协议”或者已保存的实验协议。

4．选择相应的应用程序，如“Ethidium Bromide”。

设置成像区域及曝光时间等。

5．点击“放置凝胶”，并选择相应的滤光片。

6．通过“照相机缩放”将图像调至合适大小。

7．点击“运行实验协议”，系统将根据输入的曝光时间进行成像。

8．成像结束后，可通过图像工具对结果进行分析处理并保存。

9．仪器使用完后，请及时关闭电源，特别是ChemiDox XRS的CCD电源。

注意事项：
1．请勿将潮湿样品长期放在暗箱内，以防腐蚀滤光片，更不要将液体溅到暗箱底板上，以免烧坏主板。

2．使用后将平台擦干净，以防有水损坏CCD；切胶时在平台上垫上保鲜膜，以防划损平台。

3．只有在进行化学发光实验时才需要提前打开冷CCD预热30分钟再使用，其他操作无需预热。

4．请勿使用控制成像仪的电脑上网，也不要自行重装电脑操作系统或给操作系统升级。

5．及时取走自己的物品，注意用电安全，保持实验室清洁，不浪费。

仪器不正常时，及时上报，不得自行处理。

凝胶成像分析系统操作说明1. 打开总电源开关（位于凝胶分析仪的右侧的开关），电源指示灯亮；2.将染色后的凝胶用水冲洗后，放在透射样品台正中，并关严暗箱抽屉；3.双击电脑桌面上的快捷方式录入信息或者直接点击“确认”进入软件4.点击打开拍摄程序5.系统出现以下界面表示安装成功，可以开始成像操作：参数设置建议：对比度调整为：0对核酸成像：曝光时间1000~1500，增益20~30对蛋白成像：曝光时间500~800，增益20~30（1）打开反射白灯灯开关：（a) 调节光圈大小，使画面内能观察到图像。

（b) 在计算机显示屏上观察凝胶是否已全部在显示区域内：如凝胶位置不在画面中央，请重新移动凝胶位置；如画面内未能将凝胶拍全，请调节变焦。

（2）关闭反射灯开关，打开透射灯开关；6. 观察计算机上显示的图像，重新调节光圈大小注意避免图像过亮出现光晕。

调节焦距，使图像清晰；7. 单击右下角的，点击扫描形成文件；退出扫描对话框，将直接进入软件分析，系统自动关闭所有光源，退出拍摄程序。

注意事项1、开关抽屉时防止将EB沾在抽屉或暗箱上，如不慎沾上EB，擦干后用水冲洗；2、透射板紫外灯寿命有限，调整图象后及时成像；3.、若长时间不进行操作，机箱总电源将在10分钟后关闭；4、拍摄时，请注意不要将过量的缓冲液倾倒在投射底座上；5、凝胶应及时清理，防止凝胶固化后贴附在透射板上，造成成像不清晰；6、实验完毕以后请不要将暗箱式抽屉完全关闭，以保证暗箱内空气畅通；7、请勿用该电脑处理文档等，如需拷贝图片，请将移动盘格式化后再插入；8、请注意保管好软件加密狗和软件光盘，以免遗失。

凝胶图像分析简单介绍首先点击工具栏如下快捷键第一步：第二步：第三步：第四步：第五步：第六步：第七步：。

凝胶成像系统检定规程
凝胶成像系统是一种常用于蛋白质分析的实验技术，准确检定凝胶成像系统的性能和准确度是保证实验结果可靠的重要步骤。

以下是凝胶成像系统检定的详细规程：
1. 配置标准样品：选择已知浓度的标准蛋白质样品，包括单一蛋白质和混合蛋白质，确保样品质量纯净并且无杂质。

2. 准备蛋白质样品：根据实验需求，将标准样品按照预定的浓度稀释，并加入标记物（如荧光标记）。

3. 准备样品加载缓冲液：根据实验需求，配制样品加载缓冲液，包括蛋白质样品、稀释缓冲液和胶连缓冲液的混合物。

4. 装载样品和标准样品：将标准样品和待测样品均匀加载到预制的凝胶上，注意避免泄漏和气泡的产生。

5. 将凝胶放入成像系统：根据仪器的使用说明，将凝胶放入成像系统中固定好，并确保凝胶与成像系统的光源和探测器之间无干扰。

6. 设置成像参数：选择适当的波长和曝光时间，确保能够准确捕捉到蛋白质样品的信号。

7. 开始成像：根据实验需求，点击开始成像按钮，等待成像完成。

8. 数据分析：将成像得到的数据导出至数据分析软件中，进行分析和解读。

9. 比较实际值与理论值：将凝胶成像系统得到的测量结果与标准样品的理论值进行比较，计算测量误差和准确度。

10. 重复实验：为了验证成像系统的稳定性和重复性，可以重复以上操作多次，并计算其重复性指标。

11. 故障排除：在实验过程中，如发现成像结果异常或出现故障，应及时检查仪器的使用状态，排除故障并重新进行实验。

12. 记录实验数据：将每次实验的详细情况和结果进行记录，包括样品信息、成像参数、测量结果等。

通过以上的检定规程，可以对凝胶成像系统的性能进行有效评估，确保实验的准确性和可靠性。

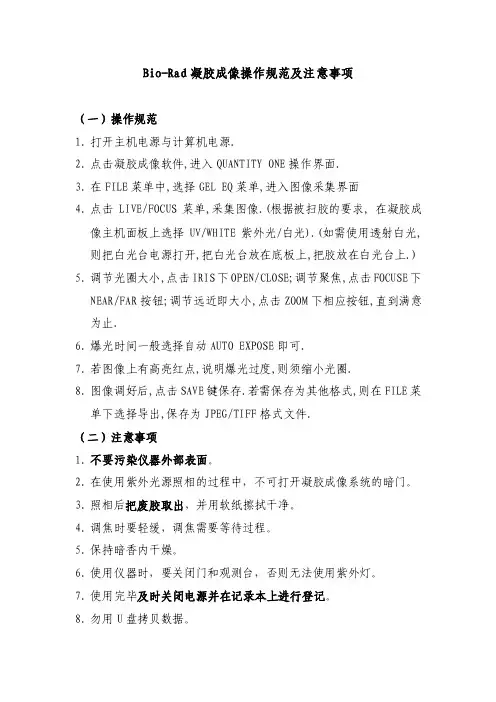

Bio-Rad凝胶成像操作规范及注意事项
（一）操作规范
1.打开主机电源与计算机电源.
2.点击凝胶成像软件,进入QUANTITY ONE操作界面.
3.在FILE菜单中,选择GEL EQ菜单,进入图像采集界面
4.点击LIVE/FOCUS菜单,采集图像.(根据被扫胶的要求, 在凝胶成
像主机面板上选择UV/WHITE紫外光/白光).(如需使用透射白光,则把白光台电源打开,把白光台放在底板上,把胶放在白光台上.)
5.调节光圈大小,点击IRIS下OPEN/CLOSE;调节聚焦,点击FOCUSE下
NEAR/FAR按钮;调节远近即大小,点击ZOOM下相应按钮,直到满意为止.
6.爆光时间一般选择自动AUTO EXPOSE即可.
7.若图像上有高亮红点,说明爆光过度,则须缩小光圈.
8.图像调好后,点击SAVE键保存.若需保存为其他格式,则在FILE菜
单下选择导出,保存为JPEG/TIFF格式文件.
（二）注意事项
1.不要污染仪器外部表面。

2.在使用紫外光源照相的过程中，不可打开凝胶成像系统的暗门。

3.照相后把废胶取出，并用软纸擦拭干净。

4.调焦时要轻缓，调焦需要等待过程。

5.保持暗香内干燥。

6.使用仪器时，要关闭门和观测台，否则无法使用紫外灯。

7.使用完毕及时关闭电源并在记录本上进行登记。

8.勿用U盘拷贝数据。

生物学实验中心
天津市动植物抗性重点实验室
2013年9月。

UVP GelDoc-It＋COHU相机凝胶成像系统操作说明功能说明：此系统暗箱和手动相机以及Visionworks拍照分析软件构成。

凝胶样品拍照操作说明:1. 样品准备：将准备好的凝胶样品放到暗箱的透照仪透射屏中间位置，关闭腔门；2. 打开电源：打开暗箱右侧上部的紫外透照仪电源开关（TRANS），点击Visionworks软件图标，进入程序；3. 进入软件：选择管理员身份或用户ID，直接点击;如果要输入密码，输入12345进入；请不要修改此密码。

4.打开工具条：软件窗口中找到GelCam 310 工具条，如果没有相机工具条，从VIEW>PLUGINS中选择对应的210/310 camera plug-in。

如果GelCam 310 工具条是灰色，请尝试在关闭电脑电源的情况下重新拔插一次相机到电脑间的USB线。

5. 进入预览：按相机工具栏中的;6．效果调节：调节光圈、景深和焦距；如果相机最大光圈时背景不够亮度，可以调节cohu camera 工具条中的曝光时间（默认126ms）。

背景亮度和对比度等可在cohu camera 工具条中调节。

7．获取照片：调节到满意效果，点击 Capture 获取图像，保存到自己的目录。

8．结束拍照：关闭灯源；如果不再拍照，可以关闭暗箱工具条和暗箱电源。

快捷工具：1.图像旋转：Image – Filters – Rotate2.亮度对比度调整：View-PlugIns-Image Contrals3.噪声去除：Image – Filters – Starfield subtraction凝胶图片分析操作说明(以自带图片为例)：1.打开VisionWorks LS 软件；2.选择选择管理员身份或用户ID，直接点击;如果要输入密码，输入12345进入；3.选择File > Open Demo Images；4.打开图片 DNA Monochrome.TIF，双击图片，可最大显示该图片；5.从VIEW>PLUGINS中选择1D Analysis、Zoom/Pan等工具条, 屏幕显示对应工具栏；6.选择分析区域：点击图标中的按钮，用鼠标拖拉选择分析区域，不包含加样槽。
