伯乐凝胶成像仪操作指南1、翻开仪器电源开关〔在该仪器的左后侧〕2、翻开电脑开关3、根据所需要分析的凝胶的性质，选择适宜的滤光片：a.分析中需要用紫外光时〔如核酸类物质的紫外观测分析〕，将滤光片拨至CCD镜头前。

b.分析中不需要用紫外光时〔如蛋白质类物质的分析〕，将没有滤光片的一档拨至CCD镜头前，或拨至空挡。

4、根据所需要分析的凝胶的性质，选择适宜的凝胶放置方式：a、采用紫外光分析模式时，直接将所需观测的凝胶直接放在观测台上〔小心移至观测台上，注意不要产生气泡，以免影响观测〕。

b、采用透射白光观测模式时，需将白光板放至紫外观测板上，再将凝胶放在白光板上。

5、双击电脑桌面“Quantity One〞软件的快捷方式翻开软件，弹出界面〔未注册软件点击“run〞进入界面或点击“basic〞进入basic模式〕。

单击“File〞，在下拉菜单中选择“Gel Doc〞栏，弹出仪器的图像采集界面。

6、将观测板小心拉出，小心放入凝胶，注意板与胶之间不要产生气泡；如有气泡产生，那么需赶去气泡，以免影响检测结果。

选择仪器右侧的光源模式，分别为：trans UV ：透射紫外光；epi WHITE：侧面〔反射〕白光PREP UV：紫外光准备〔低光照紫外〕；trans WHITE：透射白光；备注：假设用户采用的是白光转换板，需用白光源透射时，仍采用trans UV栏。

7、按照图像采集界面的步骤〔STEP Ⅰ— STEPⅪ〕，a、STEP Ⅰ：单击“live/Focus〞模式，调节“IRIS〞、“ZOOM〞和“FOCUS〞等“↑〞“↓〞调节图像，直到适合自己的要求。

b、STEP Ⅱ：选择光照模式〔UV或White〕。

c、STEP Ⅲ：获取图像，采用自动或手动模式获取图像。

d、STEP Ⅳ：图像优化设置，通过调节按纽，获取最正确图像。

e、STEP Ⅴ：分析。

分析获取的图像或保存后再分析。

f、STEP Ⅵ：保存图像。

将获取的图像保存在电脑硬盘中，作为备案或稍后分析。

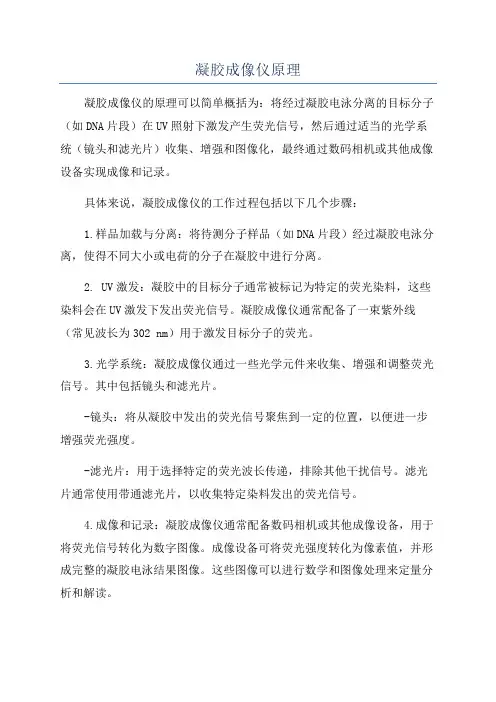

凝胶成像仪原理
凝胶成像仪的原理可以简单概括为：将经过凝胶电泳分离的目标分子（如DNA片段）在UV照射下激发产生荧光信号，然后通过适当的光学系统（镜头和滤光片）收集、增强和图像化，最终通过数码相机或其他成像设备实现成像和记录。

具体来说，凝胶成像仪的工作过程包括以下几个步骤：
1.样品加载与分离：将待测分子样品（如DNA片段）经过凝胶电泳分离，使得不同大小或电荷的分子在凝胶中进行分离。

2. UV激发：凝胶中的目标分子通常被标记为特定的荧光染料，这些染料会在UV激发下发出荧光信号。

凝胶成像仪通常配备了一束紫外线（常见波长为302 nm）用于激发目标分子的荧光。

3.光学系统：凝胶成像仪通过一些光学元件来收集、增强和调整荧光信号。

其中包括镜头和滤光片。

-镜头：将从凝胶中发出的荧光信号聚焦到一定的位置，以便进一步增强荧光强度。

-滤光片：用于选择特定的荧光波长传递，排除其他干扰信号。

滤光片通常使用带通滤光片，以收集特定染料发出的荧光信号。

4.成像和记录：凝胶成像仪通常配备数码相机或其他成像设备，用于将荧光信号转化为数字图像。

成像设备可将荧光强度转化为像素值，并形成完整的凝胶电泳结果图像。

这些图像可以进行数学和图像处理来定量分析和解读。

凝胶成像仪具有高灵敏度、高分辨率和广泛的线性动态范围。

利用凝胶成像仪，可以进行目标分子的定性和定量分析，如分离DNA片段、检测蛋白质表达或研究基因突变。

凝胶成像仪在分子生物学和基因工程领域具有广泛的应用价值。

化学发光凝胶成像仪技术要求化学发光凝胶成像仪是一种用于凝胶电泳分析和成像的仪器，常用于核酸和蛋白质等生物大分子的分析。

在凝胶电泳分析中，通过凝胶材料对待测样品进行分离，然后利用染色剂或化学法将目标生物大分子标记，并使用发光凝胶成像仪对目标生物大分子进行成像。

因此，化学发光凝胶成像仪的技术要求主要包括以下几个方面：1.分辨率：化学发光凝胶成像仪对成像样品的分辨率要求较高，能够实现对凝胶中生物大分子的高清晰成像。

分辨率的提高可以提高成像仪的分辨率，并能够更精确地测量和分析目标生物大分子的带状图。

2.灵敏度：化学发光凝胶成像仪的灵敏度要求较高，能够检测到微弱的发光信号。

这对于追踪样品中微量的目标生物大分子非常重要，尤其对于低表达的蛋白质和核酸等生物大分子的检测。

3.动态范围：化学发光凝胶成像仪的动态范围要求较宽，能够在不同浓度范围内准确检测目标生物大分子。

对于强光信号的高线性响应，可以避免因信号过强或过弱而产生的信号饱和或信号过低的问题。

4.时间分辨率：化学发光凝胶成像仪的时间分辨率要求较高，可以实时监测反应的变化及其动力学过程。

在一些情况下，生物大分子的反应会随时间变化，时间分辨率的提高可以更好地观察和分析这种动态过程。

5.图像分析软件：化学发光凝胶成像仪应配备适用的图像分析软件，能够对得到的图像进行分析和处理。

该软件应具备功能完善、易于使用，包括带状图分析、信号定量化、带状图比较等功能，以便用户能够准确地分析和解读实验结果。

总之，化学发光凝胶成像仪在分辨率、灵敏度、动态范围、时间分辨率和图像分析软件等方面都有较高的技术要求。

只有在满足这些要求的前提下，化学发光凝胶成像仪才能够准确、可靠地进行凝胶电泳分析和成像，从而实现对生物大分子的研究和分析。

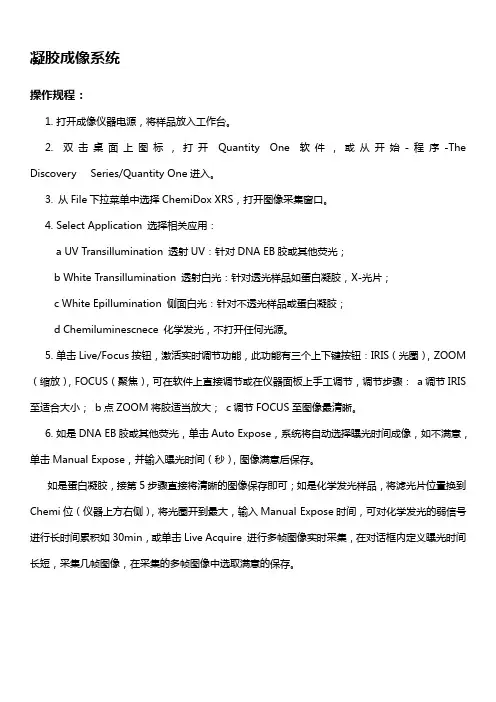

凝胶成像系统
操作规程：
1. 打开成像仪器电源，将样品放入工作台。

2. 双击桌面上图标，打开Quantity One 软件，或从开始-程序-The Discovery Series/Quantity One进入。

3. 从File下拉菜单中选择ChemiDox XRS，打开图像采集窗口。

4. Select Application 选择相关应用：
a UV Transillumination 透射UV：针对DNA EB胶或其他荧光；
b White Transillumination 透射白光：针对透光样品如蛋白凝胶，X-光片；
c White Epillumination 侧面白光：针对不透光样品或蛋白凝胶；
d Chemiluminescnec
e 化学发光，不打开任何光源。

5. 单击Live/Focus按钮，激活实时调节功能，此功能有三个上下键按钮：IRIS（光圈），ZOOM （缩放），FOCUS（聚焦），可在软件上直接调节或在仪器面板上手工调节，调节步骤：a调节IRIS 至适合大小；b点ZOOM将胶适当放大；c调节FOCUS至图像最清晰。

6. 如是DNA EB胶或其他荧光，单击Auto Expose，系统将自动选择曝光时间成像，如不满意，单击Manual Expose，并输入曝光时间（秒），图像满意后保存。

如是蛋白凝胶，接第5步骤直接将清晰的图像保存即可；如是化学发光样品，将滤光片位置换到Chemi位（仪器上方右侧），将光圈开到最大，输入Manual Expose时间，可对化学发光的弱信号进行长时间累积如30min，或单击Live Acquire 进行多帧图像实时采集，在对话框内定义曝光时间长短，采集几帧图像，在采集的多帧图像中选取满意的保存。

凝胶成像仪操作规程第一部分：设备准备1.确保工作台面干净整洁，无杂物。

2.检查凝胶成像仪的电源线是否牢固连接，确保连接到可靠的电源插座上。

3.检查摄像头和滤光片是否清洁，如有污垢需使用无纺布擦拭。

4.检查凝胶成像仪的紫外灯是否正常工作，开启紫外灯预热功能，让灯管预热5-10分钟。

5.检查凝胶成像仪的UV透射板是否放置正确，确保它与凝胶成像区域相对应。

6.检查凝胶成像仪的开关是否处于关闭状态。

第二部分：样品加载1.确保凝胶已经完成电泳，且电泳槽已与电源断开连接。

2.将装有凝胶的电泳槽小心地取出，用无纺布轻轻擦拭凝胶表面上的积液。

3.将凝胶放置在凝胶成像仪的成像区域内，确保凝胶平整且完全覆盖成像区域。

4.打开成像软件，并设置成像参数，如曝光时间、灯光强度等。

5.将电泳槽重新插入电源，并小心地封闭电泳槽。

第三部分：成像操作1.检查凝胶成像仪的操作面板，确保所有按钮和旋钮处于正常状态。

2.开启凝胶成像仪的电源开关，并根据需要选择紫外灯或白光灯。

3.调节紫外灯的强度，确保成像区域有足够的紫外光照射。

4.点击软件上的“开始成像”按钮，启动成像过程。

5.监视成像过程中的凝胶图像，检查图像的曝光情况和清晰度。

6.如有必要，调整曝光时间或图像对比度，以获得更好的成像效果。

7.成像完成后，关闭紫外灯和白光灯，并停止软件上的成像功能。

第四部分：维护和清洁1.在操作完成后，将凝胶从成像区域取出。

2.轻轻清洁凝胶成像仪的成像区域，使用无纺布蘸取适量的清洁剂，擦拭凝胶成像区域的残留物和油污。

3.清洗凝胶成像仪的UV透射板和滤光片，使用适量的去离子水将其彻底清洗干净。

4.检查凝胶成像仪的灯管，如有需要更换的，请按照说明书的指示进行更换，并确保安全。

5.关闭凝胶成像仪的电源开关，并将其断开电源插座。

6.所有的清洁剂和耗材请按照规定的分类进行处理，遵循实验室的废弃物管理规定。

本操作规程是为了保证凝胶成像仪的安全、准确性和长期稳定运行而编写的。

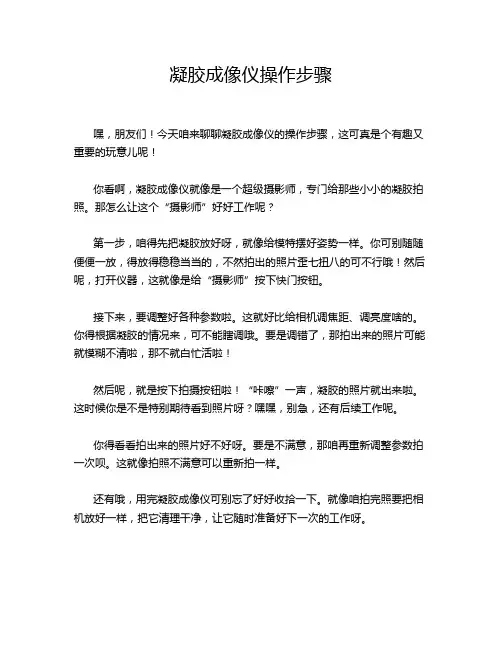

凝胶成像仪操作步骤
嘿，朋友们！今天咱来聊聊凝胶成像仪的操作步骤，这可真是个有趣又重要的玩意儿呢！
你看啊，凝胶成像仪就像是一个超级摄影师，专门给那些小小的凝胶拍照。

那怎么让这个“摄影师”好好工作呢？
第一步，咱得先把凝胶放好呀，就像给模特摆好姿势一样。

你可别随随便便一放，得放得稳稳当当的，不然拍出的照片歪七扭八的可不行哦！然后呢，打开仪器，这就像是给“摄影师”按下快门按钮。

接下来，要调整好各种参数啦。

这就好比给相机调焦距、调亮度啥的。

你得根据凝胶的情况来，可不能瞎调哦。

要是调错了，那拍出来的照片可能就模糊不清啦，那不就白忙活啦！
然后呢，就是按下拍摄按钮啦！“咔嚓”一声，凝胶的照片就出来啦。

这时候你是不是特别期待看到照片呀？嘿嘿，别急，还有后续工作呢。

你得看看拍出来的照片好不好呀。

要是不满意，那咱再重新调整参数拍一次呗。

这就像拍照不满意可以重新拍一样。

还有哦，用完凝胶成像仪可别忘了好好收拾一下。

就像咱拍完照要把相机放好一样，把它清理干净，让它随时准备好下一次的工作呀。

你说这凝胶成像仪是不是很神奇？它能把那些我们肉眼不容易看清的东西拍得清清楚楚的。

想象一下，如果没有它，我们得费多大的劲才能看清凝胶上的那些信息呀！
所以呀，朋友们，一定要好好掌握凝胶成像仪的操作步骤哦。

这可关系到我们实验的结果呢！可别不当回事呀！咱得认真对待，就像对待我们最宝贝的东西一样。

这样才能让它发挥出最大的作用，帮我们拍出最漂亮的凝胶照片，让我们的实验顺顺利利的！怎么样，是不是觉得很有意思呀？赶紧去试试吧！。

化学发光凝胶成像仪的用途化学发光凝胶成像仪，听起来是不是很高大上？这玩意儿可真不是一般的科学设备，它在科研和医学领域可谓是如鱼得水，实在是个好帮手。

想象一下，研究人员在实验室里忙得不可开交，面对一堆复杂的数据和样品，突然，这台机器像个忠实的小助手，嘀嘀咕咕地为他们提供清晰的图像，简直是救星！说到用途，首先要提的就是它在生物医学研究中的重要角色。

科研人员常常需要分析细胞、蛋白质等的行为，而化学发光凝胶成像仪就能通过发光反应来捕捉这些神秘的生物现象。

想象一下，细胞在显微镜下跳舞的样子，那可真是让人惊叹不已！这不仅让研究人员看得清清楚楚，还能在某些情况下实现早期疾病的诊断，真是功不可没啊。

咱们还得说说它在药物开发中的作用。

你知道吗，药物的研发可不是一天两天的事，就像磨豆腐一样，得慢慢来。

而化学发光凝胶成像仪可以帮助科学家们观察药物对细胞的影响，简直是一个强有力的“眼睛”。

研究人员通过观察细胞在药物作用下的反应，能更快找到有效成分，省时又省力，这简直就像在找宝藏一样，谁不爱呢？别小看了这台仪器，它的应用可不仅限于实验室，甚至在法医学上也有一席之地。

试想一下，法医们在处理案件时，往往需要鉴定一些微小的证据，比如说血迹或是其他生物物质。

而化学发光凝胶成像仪就能轻松地帮助他们捕捉到那些肉眼看不见的证据，真是为破解案件提供了强大的技术支持！就像侦探小说里，主角总能凭借高超的技能揭开谜团一样，这台仪器也在为真实的案件揭示真相。

在教育领域，这种仪器也是一颗璀璨的明珠。

许多学校和科研机构都在利用它来进行实验教学，让学生们亲身体验科学的魅力。

想想看，学生们在课堂上用这台仪器观察细胞发光，那场景肯定热闹非凡。

这样的互动，能让学生们对科学产生更深的兴趣，甚至激发他们的创造力。

科学教育不仅仅是书本上的知识，更是实践中的探索！这台化学发光凝胶成像仪的操作也不是特别复杂。

就算你不是专业的科研人员，只要稍微了解一下使用方法，照样能轻松上手。

凝胶成像仪原理范文凝胶电泳是一种常用的分离生物大分子的技术。

电泳涉及将样品通过电场运动分离，根据分子大小、形状和电荷等属性，以及凝胶介质与溶液的相互作用，可实现对核酸和蛋白质等生物大分子的分离。

凝胶通常使用琼脂糖或聚丙烯酰胺等材料制成，根据需要选择不同的凝胶类型和电泳条件以实现不同分离效果。

凝胶成像仪基本原理是通过光学成像技术将凝胶上的生物分子可视化。

其主要组成部分包括光源、滤光片、透镜、CCD相机或CMOS相机等。

光源一般采用紫外灯，发出的紫外光可以与凝胶上的染料相互作用，使之发射可见光或荧光。

滤光片的作用是筛选出特定波长范围的光线，避免其他杂散光的干扰。

透镜用于调节光线的聚焦，使其能够在凝胶上形成清晰的影像。

相机用于捕捉并记录凝胶上的影像。

凝胶成像仪的操作流程通常包括样品加载、电泳、染色和成像几个步骤。

首先，将待分析的样品加载到电泳槽中，将电场施加于电泳槽，使样品在凝胶上分离。

随后，可能需要对分离的样品进行染色处理，以增强其可视化效果。

例如，核酸通常使用乙溴化乙锭(EtBr)染色，而蛋白质则可以使用银染色或荧光染料等。

最后，将染色后的凝胶置于凝胶成像仪中，开启光源，使其照射凝胶。

透过滤光片和透镜，成像系统会捕捉到凝胶上的发射光信号，并转化成数字信号，再通过相机记录下来。

凝胶成像仪的优点是可以以高分辨率、高灵敏度的方式捕捉到凝胶上的生物分子，并能够记录下完整的结果，便于进一步的数据分析和解读。

同时，成像仪可以通过调整光源的强度和滤光片的波长来适应不同的染色方法和凝胶类型，具有较高的通用性。

此外，凝胶成像仪还支持数字化数据的导出和分析，方便实验数据的存储和共享。

综上所述，凝胶成像仪的原理是基于凝胶电泳和光学成像技术的结合。

其主要通过紫外光激发凝胶上的染料发出可见光或荧光，再通过滤光片和透镜的作用，最终由相机捕捉记录下凝胶上的影像。

凝胶成像仪具有高分辨率、高灵敏度、通用性强等特点，是生物化学和分子生物学研究中不可或缺的重要工具。

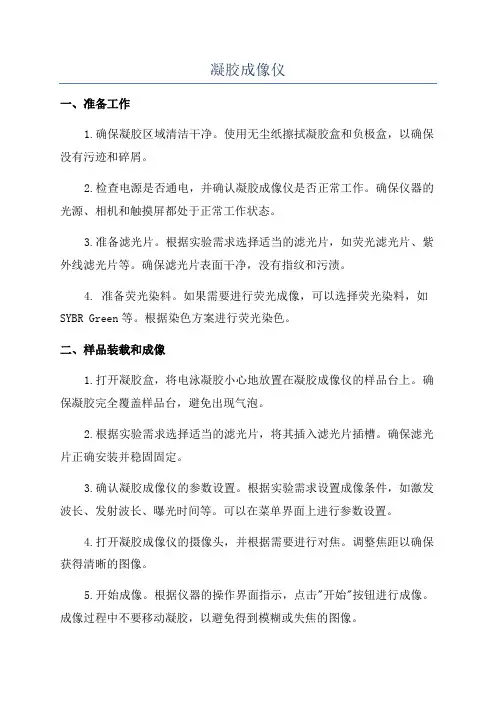

凝胶成像仪一、准备工作1.确保凝胶区域清洁干净。

使用无尘纸擦拭凝胶盒和负极盒，以确保没有污迹和碎屑。

2.检查电源是否通电，并确认凝胶成像仪是否正常工作。

确保仪器的光源、相机和触摸屏都处于正常工作状态。

3.准备滤光片。

根据实验需求选择适当的滤光片，如荧光滤光片、紫外线滤光片等。

确保滤光片表面干净，没有指纹和污渍。

4. 准备荧光染料。

如果需要进行荧光成像，可以选择荧光染料，如SYBR Green等。

根据染色方案进行荧光染色。

二、样品装载和成像1.打开凝胶盒，将电泳凝胶小心地放置在凝胶成像仪的样品台上。

确保凝胶完全覆盖样品台，避免出现气泡。

2.根据实验需求选择适当的滤光片，将其插入滤光片插槽。

确保滤光片正确安装并稳固固定。

3.确认凝胶成像仪的参数设置。

根据实验需求设置成像条件，如激发波长、发射波长、曝光时间等。

可以在菜单界面上进行参数设置。

4.打开凝胶成像仪的摄像头，并根据需要进行对焦。

调整焦距以确保获得清晰的图像。

5.开始成像。

根据仪器的操作界面指示，点击"开始"按钮进行成像。

成像过程中不要移动凝胶，以避免得到模糊或失焦的图像。

6.完成成像后，将生成的图像保存到电脑或存储介质上。

可以选择保存成原始图像文件或其他常见的图像格式，如JPG、PNG等。

三、图像分析和结果解读1.打开图像分析软件，加载保存的图像文件。

软件的操作界面和功能根据不同的软件而有所不同。

2.对图像进行增强和处理。

根据需要调整图像的亮度、对比度、色调和饱和度等参数，以获得更清晰和准确的图像。

3.进行带图像的分析。

根据实验目的，可以使用软件的相关工具进行距离测量、带强度分析、图像拼接等操作。

4.解读实验结果。

根据图片中出现的特定带和强度，分析凝胶电泳实验的结果。

与实验中其他控制组进行比较，发现差异和模式。

5.在结果报告或论文中使用和引用图像。

将处理过的图像和相关的结果数据插入到研究报告中，以明确和支持研究结论。

凝胶成像仪安全操作及保养规程凝胶成像仪是一种专业的实验室装备，常被用于分析核酸和蛋白质基因。

为了安全使用凝胶成像仪，以下是一些必须遵守的操作规程和保养要点。

操作规程1.穿戴防护用具在使用凝胶成像仪之前，必须穿戴好防护用具，包括手套、实验室茄克和安全眼镜等。

防护用具能够有效防止实验过程中的误伤或者其他意外事件。

2.设备环境凝胶成像仪是一种高精密度的实验室设备，其工作环境要求非常高，首先必须保持实验室干燥、无尘和有足够的光源。

同时，在操作之前还要检查一下设备的电源、仪器设置和安全开关等，确保设备能够正常运行并且操作安全。

3.样品制备与储存在使用凝胶成像仪之前，必须对样品进行正确制备和保存，可以根据实验的具体情况自行选择合适的基质、缓冲液和试剂，以及适当的样品标记剂等。

同时，还要制定样品储存规范，确保样品的质量和稳定性。

在样品制备前，务必要将样品信息正确标记，并记录在实验室日志中。

4.凝胶成像运行在凝胶成像仪运行时，必须严格按照设备使用和操作说明进行操作。

在样品加载、电力设定、数据记录和机器开关等方面都必须符合规范。

当凝胶成像仪正在运行时，操作人员需要随时观察设备运行情况，并及时处理异常情况，如可能导致设备损坏或人员伤害的故障或异常。

5.关机时的操作要点在凝胶成像仪使用过程结束后，必须关机并按照设备规范关闭设备开关、清洁设备表面、卸下样品托盘，并且将浓度计清洗干净。

此外，还需要根据设备规范检查是否有残留物，如有，则需及时清理。

保养要点1.日常维护凝胶成像仪每次使用后，需要对设备进行日常维护，包括检查设备与电源的联接是否松动，清洁设备表面、仪器和样品托盘等，确保设备能够正常使用。

2.定期维护为了保证凝胶成像仪正常工作，还需要进行定期维护。

判断凝胶成像仪是否需要定期维护，需根据设备的使用率和使用时间等因素进行评估。

在维护过程中，需要保持设备清洁，检查所有配件是否正常运转，并更换需要更新或替换的零件。

3.保养记录为了做好凝胶成像仪的保养工作，我们需要建立保养记录。

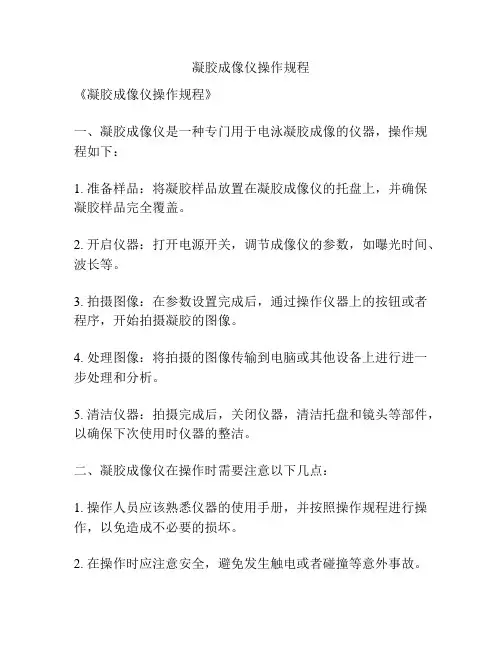

凝胶成像仪操作规程
《凝胶成像仪操作规程》
一、凝胶成像仪是一种专门用于电泳凝胶成像的仪器，操作规程如下：
1. 准备样品：将凝胶样品放置在凝胶成像仪的托盘上，并确保凝胶样品完全覆盖。

2. 开启仪器：打开电源开关，调节成像仪的参数，如曝光时间、波长等。

3. 拍摄图像：在参数设置完成后，通过操作仪器上的按钮或者程序，开始拍摄凝胶的图像。

4. 处理图像：将拍摄的图像传输到电脑或其他设备上进行进一步处理和分析。

5. 清洁仪器：拍摄完成后，关闭仪器，清洁托盘和镜头等部件，以确保下次使用时仪器的整洁。

二、凝胶成像仪在操作时需要注意以下几点：
1. 操作人员应该熟悉仪器的使用手册，并按照操作规程进行操作，以免造成不必要的损坏。

2. 在操作时应注意安全，避免发生触电或者碰撞等意外事故。

3. 注意仪器的保养，定期清洁和维护，延长仪器的使用寿命。

4. 在操作过程中，要保持仪器和样品的清洁，避免灰尘和其他杂质进入仪器影响成像效果。

5. 操作人员应保持注意力集中，避免操作失误，影响成像的质量。

通过遵循以上操作规程，能够保证凝胶成像仪的正常使用，提高凝胶成像的效率和质量。

化学发光凝胶成像仪安全操作及保养规程前言化学发光凝胶成像仪是一种常见的生物实验室设备，在高通量核酸分析和蛋白质研究中有着广泛的应用。

然而，由于仪器本身具有强烈的放射性和化学荧光，其安全操作和保养必须得到重视。

本文将从化学发光凝胶成像仪的操作、维护和保养等方面，为用户提供一些基本的要求和建议，以确保仪器在使用过程中能够高效运行，同时保证使用者和周围人员的生命安全和健康。

一、操作规程1.基本要求•操作化学发光凝胶成像仪前，必须穿好实验室制服，佩戴防护手套、眼镜和口罩等个人防护设备，确保自身的安全。

•操作人员应具备一定的科研实验经验，并熟悉化学发光凝胶成像仪的使用方法和操作要点。

•在使用过程中，应注意周围环境的清洁和通风，并保持操作区域的整洁有序，避免发生意外事故。

2.仪器的开机和调试•操作前必须检查仪器的电源、冷却水、荧光剂和电极等部件是否正常，如果发现任何异常情况，应停止操作并通知相关人员进行检修。

•操作人员应根据实验需要选择不同的成像模式，并设置相应的参数，如曝光时间、荧光剂浓度、激发波长等，确保获得满足实验要求的成像效果。

3.样品制备和装载•样品制备应严格按照实验设计要求进行，包括核酸、蛋白质、酶切产物等不同类型的样品制备和染色。

•样品的装载量应根据仪器的规格和实验要求进行适当调整，避免装载过量，造成成像信号过强，影响成像效果。

4.成像和保存•成像时应保持安静，避免产生震动和噪声，在荧光强度较弱的情况下可以选择长曝光时间，从而提高成像信噪比，获得更加清晰的成像结果。

•成像完成后，应及时保存图像和数据，避免数据丢失和不必要的实验重复。

二、仪器的保养和维护除了遵守上述操作规程外，还需要在日常使用中进行仪器的保养和维护，以确保仪器的稳定性和长期运行。

1.清洁和消毒•每次实验结束后，应及时清理操作台面和仪器表面的残留污垢和荧光剂等物质，可以使用消毒酒精或75%的酒精清洁剂进行消毒和清洁。

•确保清洁和消毒后，仪器表面干爽无污垢，避免污染下一批样品或导致仪器损坏。

凝胶成像仪使用方法凝胶成像仪是一种用于观察和记录凝胶电泳结果的仪器。

它广泛应用于生物医学研究、分子生物学和生物化学实验中。

以下是关于凝胶成像仪的使用方法的详细说明。

一、仪器准备1. 检查凝胶成像仪是否处于正常工作状态，确保所有部件都已连接好。

2. 打开仪器电源并等待凝胶成像仪的启动过程完成。

3. 确保摄像机和转换器已经联接，而且转换器和电脑也已经连接好。

二、凝胶成像条件设置1. 打开图像采集软件，并确保与凝胶成像仪的连接已经建立。

2. 调整摄像机的位置，使其能够对凝胶进行成像。

确保摄像机离凝胶的距离适中，以获得清晰的成像结果。

3. 在软件中选择合适的成像模式，比如亮场或荧光模式。

4. 根据实验需要，设置合适的曝光时间和灵敏度。

较长的曝光时间可以获得更多的细节，但过长的曝光时间可能会导致成像结果过暗或过亮。

5. 调整对比度和亮度，以获得清晰的成像结果。

根据实验需要，可以增加或降低对比度和亮度，以突出或减弱凝胶上的信号。

三、成像操作1. 将凝胶放置在成像台上，并确保凝胶与摄像机的视野完全重叠。

可以使用凝胶对准标记来确保凝胶的位置准确。

2. 调整摄像机的焦距和焦点，以获得清晰的成像结果。

3. 点击软件上的“开始成像”按钮，开始进行成像。

可以选择连续拍摄或单次拍摄，具体视实验需求而定。

4. 在成像过程中，确保凝胶没有发生移动或晃动，以避免成像结果模糊或失真。

5. 成像完成后，保存图像文件，并进行必要的后期处理，如调整亮度、对比度和锐度等。

四、清洁和维护1. 成像结束后，断开凝胶成像仪与电脑的连接，并关闭凝胶成像仪的电源。

2. 清洁摄像机、转换器和镜头等部件，使用适当的清洁剂和柔软的布进行清洁。

避免使用刺激性的化学物质和粗糙的物品，以免损坏仪器。

3. 定期检查凝胶成像仪的各个部件是否正常，如灯泡、滤光片和镜头等。

如有需要，及时更换或维修损坏的部件。

以上是凝胶成像仪的使用方法的详细说明。

凝胶成像仪的使用需要细心和耐心，以保证获得高质量的成像结果。

凝胶成像仪用户需求说明（URS）一. 引言凝胶成像仪是一种常用于生物分子分析的仪器，通过将凝胶电泳后的样品照射并记录其图像，可以进行凝胶电泳结果的检测和分析。

本文档旨在对凝胶成像仪的用户需求进行详细说明，以便供厂商设计和开发合适的产品。

二. 用户概述凝胶成像仪的主要用户群体为生物科研人员、生物技术公司以及医学实验室等。

用户通常具备一定的实验经验和基础知识，需要通过凝胶成像仪获得高质量的凝胶图像，并能简便地对图像进行分析和处理。

三. 用户需求1. 凝胶成像质量•需求描述：用户需要凝胶成像仪具备高分辨率和低噪声的成像功能，能够准确还原凝胶上的分离带并展示细微的差异。

•规格要求：图像分辨率不低于 5 megapixels，信噪比要求不低于 100:1。

2. 成像灵敏度和动态范围•需求描述：用户需要凝胶成像仪具备较高的成像灵敏度，能够检测到低浓度的目标分子。

同时，还需要凝胶成像仪具备较大的动态范围，能够在高浓度样品和低浓度样品之间进行适当的调节。

•规格要求：最低检测浓度不高于 1 ng/mL，动态范围至少 4 log。

3. 操作简便性•需求描述：用户需要凝胶成像仪具备直观、易于操作的用户界面，能够快速设置成像参数并获取凝胶图像。

同时，用户也希望能够通过触摸屏或鼠标等方式进行操作，以提高使用的便利性。

•规格要求：用户界面友好，设置参数简便明了，凝胶成像过程能够自动化进行。

4. 数据导出和分析•需求描述：用户需要凝胶成像仪具备数据导出和分析的功能，能够将凝胶图像数据以常见的图像格式（如JPEG、PNG）导出，并支持对图像进行基本的分析和处理，如温度校正、分带定量等。

•规格要求：数据导出格式灵活多样化，支持主流的图像分析软件进行进一步处理。

5. 设备连通性•需求描述：用户需要凝胶成像仪具备多种连通性接口，以便与其他设备进行数据传输和控制。

用户常用的接口包括 USB、LAN、WIFI 等，以及可以与计算机、打印机等设备连接。

凝胶成像仪原理范文凝胶成像仪是一种用于凝胶电泳分析的仪器，可以用来检测和记录DNA、RNA和蛋白质在凝胶上的运动与分离情况。

其主要原理是通过电泳将复杂的混合物分离成单一的分子带，然后使用荧光或化学方法检测这些分子带，最后使用成像系统将分析结果记录下来。

第一步是制备凝胶。

通常使用琼脂糖凝胶或聚丙烯酰胺凝胶。

将凝胶溶液倒入预制的凝胶格中，然后插入电极，在凝胶固化前注入电解液。

电解液可以在两个电极之间形成电流通路，使DNA、RNA或蛋白质在电场的作用下进行电泳运动。

第二步是样品制备。

将待分析的样品（DNA、RNA或蛋白质）与缓冲液混合，使其浓度和体积适当。

然后将混合物加载到预制的样品槽中。

通常会加载一些分子大小标准以便后续的分析和判读。

第三步是电泳运行。

通过电源施加电压，使得样品在凝胶中进行电泳运动。

电压的大小和持续时间可以根据样品的性质和需要进行调节。

在电泳过程中，DNA、RNA或蛋白质会在凝胶中分离成不同的条带，根据其大小和电荷的不同。

第四步是染色或标记。

通过染色或标记，可以使分离出的分子带更容易被检测和观察。

通常使用荧光染料或化学试剂来染色或标记目标分子带，这些染料或试剂可以与DNA、RNA或蛋白质结合，形成荧光或颜色反应。

第五步是成像和记录。

通过成像系统，可以将凝胶中的分子带以荧光或颜色的形式记录下来。

成像系统通常包括光源、滤波器和相机。

光源会照射凝胶，滤波器会选择特定的荧光或颜色信号，然后相机会将信号转化为数字图像，通过计算机软件进行处理和分析，以获得分子带的信息。

最后一步是数据分析。

通过计算机软件对成像系统记录下的图像进行分析，可以测量分子带的大小、强度和位置等信息。

这些信息可以用于进一步的数据解读和研究。

综上所述，凝胶成像仪通过电泳将样品中的DNA、RNA或蛋白质分离成单一的分子带，并使用成像系统记录下来，从而实现对分子的分析和检测。

这种仪器在生命科学、医学和犯罪学等领域中有广泛的应用。

凝胶成像仪技术参数1. 分辨率：凝胶成像仪的分辨率决定了它能够捕捉到的细节程度。

分辨率通常以dpi（每英寸点数）或ppi（每像素点数）为单位进行表示。

较高的分辨率可以提供更清晰的图像，但也会增加文件的大小。

2.动态范围：动态范围指的是凝胶成像仪能够处理的信号幅度范围。

较宽的动态范围可以捕捉到更弱的信号和更强的信号，从而提高成像的灵敏度和准确性。

3.灯源：凝胶成像仪通常使用UV灯或荧光灯作为光源。

UV灯通常用于检测DNA或RNA凝胶，而荧光灯则可以用于检测荧光染料标记的蛋白质或核酸。

4.激发波长：激发波长是指用于激发样品的UV或荧光灯的特定波长。

不同的染料或标记物具有不同的激发特性，因此需要选择适当的激发波长以获得最佳的信号强度和对比度。

5.探测器：凝胶成像仪通常配备不同类型的探测器，包括光电二极管（PMT）、CCD或CMOS传感器等。

PMT具有较高的灵敏度和动态范围，适用于检测较弱的信号。

CCD和CMOS传感器则具有更广阔的动态范围和更高的分辨率，适用于捕捉细节丰富的图像。

6.图像捕捉方式：凝胶成像仪可以使用不同的图像捕捉方式，包括逐渐扫描、全场扫描或图像传感器阵列。

不同的捕捉方式在速度、分辨率和成像质量等方面可能存在差异。

7.系统控制和图像处理软件：凝胶成像仪通常配备相应的系统控制软件和图像处理软件，用于控制设备操作、录像和图像分析。

这些软件通常包括图像增强、荧光定量、帧差分析等功能，以辅助研究人员进行数据处理和分析。

8.图像输出和保存：凝胶成像仪可以提供多种图像输出和保存方式，包括打印、存储为图像文件、导出为文档格式等。

图像输出和保存方式的选择取决于用户的需求和后续数据处理和分析的要求。

9.硬件附件：凝胶成像仪通常还配备了一些辅助硬件附件，如滤光片、滤光镜、温控系统等。

这些附件可以提供更好的成像效果和实验条件的控制。

需要注意的是，凝胶成像仪的技术参数可以因设备型号和厂家而有所差异，以上仅为一些常见的技术参数示例。

凝胶成像仪使用注意事项
以下是 7 条凝胶成像仪使用注意事项：
1. 嘿，你可别小瞧了凝胶成像仪的放置环境啊！就像人不能待在恶劣的环境里一样，它也需要一个安稳舒适的地方呀。

比如说，不能放在潮湿的地方，那会损坏它的呀！你想想看，要是把你心爱的手机放在水里，那得多心疼呀，凝胶成像仪也是同样的道理呢！
2. 操作凝胶成像仪的时候呀，一定要细心再细心！就跟你细心呵护一个小宝宝一样。

千万别毛手毛脚的，乱按一气，那可不行！你要温柔地对待它，按照步骤一步一步来，不然它“发脾气”了，可得不偿失呀，对吧？
3. 凝胶成像仪的镜头就好比人的眼睛，那是很娇贵的哟！千万别用手去碰它，也别让什么脏东西沾上去。

这就好比你不会用脏手去揉眼睛吧？所以一定要好好保护它的镜头呀！
4. 用凝胶成像仪拍照的时候，可得注意光线呀！太亮了不行，太暗了也不行，这就跟拍照得找好角度一样重要呢！你想想如果光线不好，拍出来的照片那不就糊了嘛，那多让人郁闷呀！
5. 定期给凝胶成像仪做保养呀，这可不能偷懒！就跟人要定期体检一样。

清理清理灰尘呀，检查检查各项功能呀。

你难道不希望它一直好好的为你服务吗，总不能等它坏了才想起来保养吧？
6. 凝胶成像仪在工作的时候可别去打扰它呀！别一会儿碰碰这儿，一会儿摸摸那儿。

它正专心“工作”着呢，你老打扰它，它能开心吗？就像别人在专心做事的时候，你也不会去捣乱吧？
7. 每次使用完凝胶成像仪后，要记得把它收拾好哟！就跟你出去玩完了要把玩具收拾归位一样。

别乱丢乱放，不然下次要用的时候找不到，那不着急上火嘛！
我的观点结论就是：只要用心对待凝胶成像仪，注意这些事项，它就能好好地为我们工作，给我们提供准确清晰的结果！。
