STC89C52单片机定时器2详细整理51单片机是我自学的第一款单片机，那时正好是过春节，想起那个寒假，外面下着大雪，有时还会传来一两声爆竹的炸响，而我一个人在房间里摆弄单片机开发板，反复调试程序的时光，真是难忘！我自认为这款单片机所有的资源中最不好搞清楚的就是定时器2，尤其是对于那些以前从来没有玩过单片机的新手。
定时器2是新增资源，也是51单片机定时器里面功能最强大的一个定时器。
所以掌握好定时器2还是非常有必要的。
以下是在我完全搞明白它的原理和用法的基础上整理的一篇小文章。
读起来，好像Datasheet一样！请原谅，希望没有辜负你的点击！定时器2是一个16位定时器/计数器，通过设置特殊功能寄存器T2CON中的C/T2位可将其设置为定时器或是计数器；通过设置T2CON中的工作模式选择位可将定时器2设置为三种工作模式，分别为捕获、自动重新装载（递增或是递减计数）和波特率发生器。
知识点一、定时器2的控制寄存器T2CON（可按位寻址）*D7位--TF2：定时器2溢出标志位。
用于请求中断（必须由软件清0）D6位--EXF2：定时器外部标志位。
当外部信号使能时，发生外部负跳变时置位请求中断（必须由软件清0）D5位--RCLK：接受时钟标志位。
默认情况下串行口中模式1和模式3的时钟是由定时器1的溢出率提供，若该位置位，则由定时器2提供。
D4位--TCLK：发送时钟标志位。
原理同上D3位--EXEN2：定时器2的外部使能标志位。
定时器2没有作为串行口时钟时，若将该位置位时，将允许T2EX的负跳变产生捕获或重装D2位--TR2：定时器2启动/停止控制位。
D1位--C/T2：定时器2的定时器/计数器选择位（在reg52头文件中定义为了C_T2,请注意，下面相同）D0位--CP/RL2：捕获/重装标志位。
知识点二定时器2的模式控制寄存器T2MOD(不可按位寻址)该寄存器在单片机的头文件reg2.h中可能没有被定义，自己定义吧！D1位—T2OE：定时器2输出使能位D0位—DCEN：向下计数使能位知识点三：定时器2的三种模式**1、捕获模式*在'CP/RL2=1'&&'TR2=1'时进入捕获模式。
151单片机定时器/计时器的使用步骤：1、 打开中断允许位：对IE 寄存器进行控制，IE 寄存器各位的信息如下图所示：EA ： 为0时关所有中断；为1时开所有中断ET2：为0时关T2中断；为1时开T2中断，只有8032、8052、8752才有此中断 ES ： 为0时关串口中断；为1时开串口中断 ET1：为0时关T1中断；为1时开T1中断 EX1：为0时关1时开 ET0：为0时关T0中断；为1时开T0中断 EX0：为0时关1时开2、 选择定时器/计时器的工作方式：定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次，但只有在前一次检测为1和后一次检测为0时才会使计数器加1。
因此，计数器不是由外部时钟负边沿触发，而是在两次检测到负跳变存在时才进行计数的。
由于两次检测需要24个时钟脉冲，故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。
通常，T0或T1输入线上的计数脉冲频率总小于100kHz 。
方式0：定时器/计时器按13位加1计数，这13位由TH 中的高8位和TL 中的低5位组成，其中TL 中的高3位弃之不用（与MCS-48兼容）。
13位计数器按加1计数器计数，计满为0时能自动向CPU 发出溢出中断请求，但要它再次计数，CPU 必须在其中断服务程序中为它重装初值。
方式1：16位加1计数器，由TH 和TL 组成，在方式1的工作情况和方式0的相同，只是计数器值是方式0的8倍。
2方式2：计数器被拆成一个8位寄存器TH 和一个8位计数器TL ，CPU 对它们初始化时必须送相同的定时初值。
当计数器启动后，TL 按8位加1计数，当它计满回零时，一方面向CPU 发送溢出中断请求，另一方面从TH 中重新获得初值并启动计数。
方式3：T0和T1工作方式不同，TH0和TL0按两个独立的8位计数器工作，T1只能按不需要中断的方式2工作。
在方式3下的TH0和TL0是有区别的：TL0可以设定为定时器/计时器或计数器模式工作，仍由TR0控制，并采用TF0作为溢出中断标志；TH0只能按定时器/计时器模式工作，它借用TR1和TF1来控制并存放溢出中断标志。
51单片机的定时器_计数器的C51编程相关知识点：1、单片机的定时器/计数器，实质是按一定时间间隔、自动在系统后台进行计数的。
2、当被设定工作在定时器方式时，自动计数的间隔是机器周期（12个晶振振荡周期），即计数频率是晶振振荡频率的1/12；3、当定时器被启动时，系统自动在后台，从初始值开始进行计数，计数到某个终点值时（方式1时是65535），产生溢出中断，自动去运行定时中断服务程序；注意，整个计数、溢出后去执行中断服务程序，都是单片机系统在后台自动完成的，不需要人工干预！4、定时器的定时时间，应该是（终点值-初始值）x机器周期。
对于工作在方式1和12MHz时钟的单片机，最大的计时时间是（65535-0）x1uS=65.535ms。
这个时间也是一般的51单片机定时器能够定时的最大定时时间，如果需要更长的定时时间，则一般可累加多定时几次得到，比如需要1秒的定时时间，则可让系统定时50ms，循环20次定时就可以得到1s的定时时间。
5、定时器定时得到的时间，由于是系统后台自动进行计数得到的，不受主程序中运行其他程序的影响，所以相当精确；6、使用定时器，必须先用TMOD寄存器设定T0/T1的工作方式，一般设定在方式1的情况比较多，所以可以这样设定：TMOD=0x01(仅设T0为方式1，即16位)、TMOD=0x10(仅设T1为方式1，即16位)、TMOD=0x11(设T0和T1为方式1，即都为16位)。
7、使用定时器，必须根据需要的定时时间，装载相应的初始值，而且在中断服务程序中，很多情况下得重新装载初始值，否则系统会从零开始计数而引起定时失败；8、要使用定时器前，还必须打开总中断和相应的定时中断，并启动之：EA=1(开总中断)、ET0=1(开定时器0中断)、TR0=1(启动定时器0)、ET1=1(开定时器1中断)、TR1=1(启动定时器1);9、注意中断服务程序尽可能短小精干，不要让它完成太多任务，尤其尽量避免出现长延时，以提高系统对其他事件的响应灵敏度.//定时器基本例程-1（未使用定时器，一个灯每隔500ms亮灭一次）//这是个特意安排的例程，以便与下面的例程2进行对比#include <reg52.h>sbit led=P2^7;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮while(1){led=!led;delay_ms(500);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------//定时器基本例程-2（使用定时器，一个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮TMOD=0x01; //设定定时器0为工作方式1TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0while(1){delay_ms(8000);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000 TL0=(65536-50000)%256; //num++;if(num==10){num=0;led=!led;}}////定时器基本例程-3//（使用定时器T1，单片机整个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led_port=0xff; //上电初始化，所有led灯不亮TMOD=0x10; //设定定时器1为工作方式1（16位方式）TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num++; //计数if(num==10) //计够10次，时间就是10x50ms=500ms{num=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-4//（同时使用定时器T0和定时器T1，单片机某个口的灯和某个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num_0,num_1;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮led_port=0xff; //上电初始化，该口所有led灯不亮TMOD=0x11; //设定定时器0和定时器1都为工作方式1（16位方式）TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //num_0++; //计数if(num_0==10) //计够10次，时间就是10x50ms=500ms{num_0=0; //清零，以便进行下一次500ms的10次计数led=!led; //led灯亮灭状态翻转}}//-------------------------------------------------void led_all_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num_1++; //计数if(num_1==10) //计够10次，时间就是10x50ms=500ms{num_1=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-5//设定定时器T0工作在方式1的计数应用状态，//单片机T0口（P3.4）接一个按键充当外部脉冲源，//系统对进来的脉冲（每按一次键得一脉冲）进行计数，//计数的结果用接在单片机P0口的8个LED灯表示出来//（大家也可以改成用1602LCD来显示，这样更直观）//广西民大物电学院李映超2010年4月14日#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中//=================================================void main(){TMOD=0x05; //设定定时器0为工作方式1、计数器TH0=0; //清零TL0=250; //TR0=1; //启动定时器0进行计数while(1){led_port=TL0; //将计数结果送去显示（用8个LED灯显示），//这里仅显示16位计数器的低8位}}定时器0仍旧工作在计数器状态，增加定时器1工作在定时状态，得到1s的定时时间，定时时间到后，将定时器0计数得到的脉冲数去显示，则这个脉冲数就是所输入的外部信号的频率，从而构成一个简单而准确的频率计！！不过，这个简单的“频率计”能够计量的信号频率（脉冲数），受单片机中断响应速度的影响，一般只能达到单片机系统时钟晶振的1/24，所以要能够测量更高的频率，必须使用前置分频器，对更高频率的待测输入信号进行预分频！。

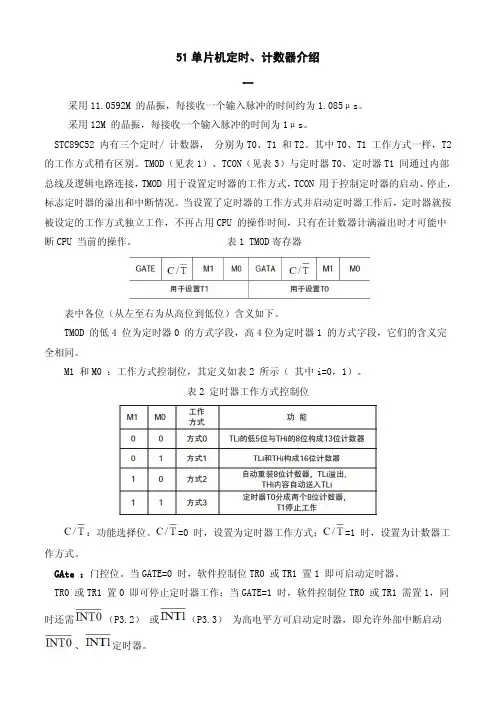

51单片机定时、计数器介绍一采用11.0592M 的晶振，每接收一个输入脉冲的时间约为1.085μs。
采用12M 的晶振，每接收一个输入脉冲的时间为1μs。
STC89C52 内有三个定时/ 计数器， 分别为T0、T1 和T2。
其中T0、T1 工作方式一样，T2 的工作方式稍有区别。
TMOD（见表1）、TCON（见表3）与定时器T0、定时器T1 间通过内部总线及逻辑电路连接，TMOD 用于设置定时器的工作方式，TCON 用于控制定时器的启动、停止，标志定时器的溢出和中断情况。
当设置了定时器的工作方式并启动定时器工作后，定时器就按被设定的工作方式独立工作，不再占用CPU 的操作时间，只有在计数器计满溢出时才可能中断CPU 当前的操作。
表1 TMOD寄存器表中各位（从左至右为从高位到低位）含义如下。
TMOD 的低4 位为定时器0 的方式字段，高4位为定时器1 的方式字段，它们的含义完全相同。
M1 和M0 ：工作方式控制位，其定义如表2 所示（ 其中i=0，1）。
表2 定时器工作方式控制位：功能选择位。
=0 时，设置为定时器工作方式；=1 时，设置为计数器工作方式。
GAte ：门控位。
当GATE=0 时，软件控制位TR0 或TR1 置1 即可启动定时器。
TR0 或TR1 置0 即可停止定时器工作；当GATE=1 时，软件控制位TR0 或TR1 需置1，同时还需（P3.2） 或（P3.3） 为高电平方可启动定时器，即允许外部中断启动、定时器。
值得注意的是TMOD 寄存器不能位寻址，只能用字节指令设置高4 位定义定时器1 上的工作方式或低4 位定义定时器0 的工作方式。
而且在复位时，TMOD 所有位均置0。
表3 TCON寄存器表中各位（从左至右为从高位到低位）含义如下。
（1）TFl ：定时器1 溢出标志位。
当定时器1 计满数产生溢出时，由硬件自动置TF1=1，向CPU发出定时器1 的中断请求，在中断允许时响应。
51单片机定时与计数的工作原理一、概述51单片机是一种广泛应用于嵌入式系统中的微处理器，具有高性价比、易学易用等特点。
其中，定时与计数功能是其常用的功能之一，通过定时与计数可以实现许多实际应用，如脉冲计数、PWM输出等。
本文将详细介绍51单片机定时与计数的工作原理。
二、定时器和计数器在介绍51单片机的定时与计数功能之前，我们需要先了解两个重要的概念：定时器和计数器。
1. 定时器定时器是一种能够按照设定时间进行计时的电路。
其基本原理是利用振荡电路产生一个稳定的时间基准信号，再通过分频电路将其分频得到所需的时间间隔，并通过计数器进行累加，从而实现精确的时间控制。
2. 计数器计数器是一种能够对输入脉冲进行计数并输出相应结果的电路。
其基本原理是利用触发电路对输入脉冲进行检测，并通过累加器进行累加，从而得到输入脉冲数量。
三、51单片机中的定时与计数功能在51单片机中，有两个独立的16位定时器/计数器，分别为Timer0和Timer1。
它们可以分别用作定时器或计数器，并且可以通过软件配置其工作模式。
1. Timer0Timer0是一个8位定时器/计数器，它的输入时钟源可以来自外部引脚或系统时钟。
在定时模式下，其最大计时时间为2^8×12/11MHz≈29μs，在计数模式下，其最大计数值为2^8=256。
Timer0的工作模式可以通过TCON寄存器的TF0、TR0、TMOD寄存器的M0位和GATE0位进行配置。
其中，TF0表示定时/计数溢出标志，TR0表示定时/计数启动控制位，M0位表示Timer0的工作模式（00表示13位定时/计数、01表示16位定时/计数、10表示8位自动重装载定时、11保留），GATE0表示是否使用外部引脚作为启动控制信号。
2. Timer1Timer1是一个16位定时器/计数器，它的输入时钟源可以来自外部引脚或系统时钟。
在定时模式下，其最大计时时间为2^16×12/11MHz≈5.9ms，在计数模式下，其最大计数值为2^16=65536。
51单片机定时器工作方式
51单片机的定时器有两种工作方式：。
1.定时计数器模式。
单片机定时器通过定时计数器模式实现定时功能，定时器会计数，当
计数到预设值时，定时器就会触发中断或者标志位，从而实现定时功能。
单片机的定时器可以通过外部晶振或者内部时钟源提供时钟信号进行计数，计数值可以根据不同的定时需求进行设置，比如毫秒级，微秒级等精度的
定时。
2.脉冲捕获模式。
单片机定时器通过脉冲捕获模式实现测量外部事件的时间，脉冲捕获
模式可以捕获外部脉冲的高低电平信号，并将捕获到的数值存入定时器计
数器中，从而实现对脉冲的测量功能。
脉冲捕获模式主要应用于测量高速
事件的脉冲信号，比如汽车发动机的转速测量，超声波传感器的距离测量等。
51单片机定时器设置入门(STC89C52RC)STC单片机定时器设置STC单片机定时器的使用可以说非常简单，只要掌握原理，有一点的C语言基础就行了。
要点有以下几个：1. 一定要知道英文缩写的原形，这样寄存器的名字就不用记了。
理解是最好的记忆方法。
好的教材一定会给出所有英文缩写的原形。
2. 尽量用形像的方法记忆比如TCON和TMOD两个寄存器各位上的功能，教程一般有个图表，你就在学习中不断回忆那个图表的形像TMOD：定时器/计数器模式控制寄存器（TIMER/COUNTER MODE CONTROL REGISTER）定时器/计数器模式控制寄存器TMOD是一个逐位定义的8位寄存器，但只能使用字节寻址，其字节地址为89H。
其格式为：其中低四位定义定时器/计数器C/T0,高四位定义定时器/计数器C/T1，各位的说明：GA TE——门控制。
GA TE=1时，由外部中断引脚INT0、INT1来启动定时器T0、T1。
当INT0引脚为高电平时TR0置位，启动定时器T0；当INT1引脚为高电平时TR1置位，启动定时器T1。
GA TE=0时，仅由TR0,TR1置位分别启动定时器T0、T1。
C/T——功能选择位C/T=0时为定时功能，C/T=1时为计数功能。
置位时选择计数功能，清零时选择定时功能。
M0、M1——方式选择功能由于有2位，因此有4种工作方式:M1M0 工作方式计数器模式TMOD(设置定时器模式)0 0 方式0 13位计数器TMOD=0x000 1 方式1 16位计数器TMOD=0x011 0 方式2 自动重装8位计数器TMOD=0x021 1 方式3 T0分为2个8位独立计数器，T1为无中断重装8位计数器TMOD=0x03单片机定时器0设置为工作方式1为TMOD=0x01这里我们一定要知道，TMOD的T是TIMER/COUNTER的意思，MOD是MODE的意思。
至于每位上的功能，你只要记住图表，并知道每个英文缩写的原型就可以了。
单片机定时器的使用一、单片机定时器的基本原理定时器通常由一个时钟源提供脉冲信号来计数，这个时钟源可以是外部时钟源、内部时钟源或者其他外设提供的时钟源。
定时器以一个指定的时钟周期开始计数，并在达到预设的计数值时产生一个中断信号或触发一个相关事件。
二、单片机定时器的使用方法1.定时器的预分频设置在使用单片机的定时器之前，我们需要根据具体的应用需求设置定时器的预分频值。
预分频值的设置将影响定时器的计数速度。
常用的预分频值有1、2、4、8和16等，这意味着在一个计数周期内，定时器模块将接收几个时钟脉冲。
通过设置不同的预分频值，我们可以调整定时器的计数速度，从而实现不同的时间精度。
2.定时器计数值的设定在设置定时器的计数值之前，我们需要确定定时器的计数频率和所需的定时时间。
计数频率是由定时器的时钟源和预分频值决定的，而所需的定时时间是根据具体应用而确定的。
定时器计数值的设定通常是通过写入特定的寄存器来实现的。
根据单片机型号的不同，定时器计数值的位数可能有所不同。
一般来说，定时器的计数值越大，可以计时的时间就越长。
3.中断的使能与处理在使用定时器进行定时操作时，通常会设置一个中断服务程序，在定时器达到预设的计数值时触发中断。
中断服务程序中可以添加一些需要在定时器到达指定时间时执行的代码。
为了使中断能够正常工作，我们需要合理地设置中断向量、ISR(Interrupt Service Routine)等。
同时，我们也需要在程序的其他部分进行相关的中断控制设置，如打开或关闭中断、配置中断优先级等。
三、单片机定时器的常见应用案例1.时钟显示器时钟显示器是单片机定时器的一个常见应用案例，通过使用定时器和LED数码管等外设，可以实现一个精确计时的时钟显示器。
定时器以一定的频率计数，并在计数到一定值时触发中断，中断服务程序中可以更新数码管的显示值。
2.交通信号灯交通信号灯是城市道路交通管理中常用的设备，定时器可以用于控制交通信号灯的时序。

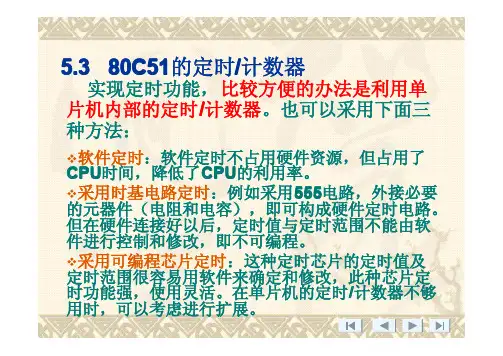

MCS-51单片机计数器定时器详解80C51单片机内部设有两个16位的可编程定时器/计数器。
可编程的意思是指其功能（如工作方式、定时时间、量程、启动方式等）均可由指令来确定和改变。
在定时器/计数器中除了有两个16位的计数器之外，还有两个特殊功能寄存器（控制寄存器和方式寄存器）。
：从上面定时器/计数器的结构图中我们可以看出，16位的定时/计数器分别由两个8位专用寄存器组成，即：T0由TH0和TL0构成；T1由TH1和TL1构成。
其访问地址依次为8AH-8DH。
每个寄存器均可单独访问。
这些寄存器是用于存放定时或计数初值的。
此外，其内部还有一个8位的定时器方式寄存器TMOD和一个8位的定时控制寄存器TCON。
这些寄存器之间是通过内部总线和控制逻辑电路连接起来的。
TMOD主要是用于选定定时器的工作方式；TCON主要是用于控制定时器的启动停止，此外TCON还可以保存T0、T1的溢出和中断标志。
当定时器工作在计数方式时，外部事件通过引脚T0（P3.4）和T1（P3.5）输入。
定时计数器的原理：16位的定时器/计数器实质上就是一个加1计数器，其控制电路受软件控制、切换。
当定时器/计数器为定时工作方式时，计数器的加1信号由振荡器的12分频信号产生，即每过一个机器周期，计数器加1，直至计满溢出为止。
显然，定时器的定时时间与系统的振荡频率有关。
因一个机器周期等于12个振荡周期，所以计数频率fcount=1/12osc。
如果晶振为12MHz，则计数周期为：T=1/（12×106）Hz×1/12=1μs这是最短的定时周期。
若要延长定时时间，则需要改变定时器的初值，并要适当选择定时器的长度（如8位、13位、16位等）。
当定时器/计数器为计数工作方式时，通过引脚T0和T1对外部信号计数，外部脉冲的下降沿将触发计数。
计数器在每个机器周期的S5P2期间采样引脚输入电平。
若一个机器周期采样值为1，下一个机器周期采样值为0，则计数器加1。
51单片机的定时器_计数器的C51编程相关知识点：1、单片机的定时器/计数器，实质是按一定时间间隔、自动在系统后台进行计数的。
2、当被设定工作在定时器方式时，自动计数的间隔是机器周期（12个晶振振荡周期），即计数频率是晶振振荡频率的1/12；3、当定时器被启动时，系统自动在后台，从初始值开始进行计数，计数到某个终点值时（方式1时是65535），产生溢出中断，自动去运行定时中断服务程序；注意，整个计数、溢出后去执行中断服务程序，都是单片机系统在后台自动完成的，不需要人工干预！4、定时器的定时时间，应该是（终点值-初始值）x机器周期。
对于工作在方式1和12MHz时钟的单片机，最大的计时时间是（65535-0）x1uS=65.535ms。
这个时间也是一般的51单片机定时器能够定时的最大定时时间，如果需要更长的定时时间，则一般可累加多定时几次得到，比如需要1秒的定时时间，则可让系统定时50ms，循环20次定时就可以得到1s的定时时间。
5、定时器定时得到的时间，由于是系统后台自动进行计数得到的，不受主程序中运行其他程序的影响，所以相当精确；6、使用定时器，必须先用TMOD寄存器设定T0/T1的工作方式，一般设定在方式1的情况比较多，所以可以这样设定：TMOD=0x01(仅设T0为方式1，即16位)、TMOD=0x10(仅设T1为方式1，即16位)、TMOD=0x11(设T0和T1为方式1，即都为16位)。
7、使用定时器，必须根据需要的定时时间，装载相应的初始值，而且在中断服务程序中，很多情况下得重新装载初始值，否则系统会从零开始计数而引起定时失败；8、要使用定时器前，还必须打开总中断和相应的定时中断，并启动之：EA=1(开总中断)、ET0=1(开定时器0中断)、TR0=1(启动定时器0)、ET1=1(开定时器1中断)、TR1=1(启动定时器1);9、注意中断服务程序尽可能短小精干，不要让它完成太多任务，尤其尽量避免出现长延时，以提高系统对其他事件的响应灵敏度.//定时器基本例程-1（未使用定时器，一个灯每隔500ms亮灭一次）//这是个特意安排的例程，以便与下面的例程2进行对比#include <reg52.h>sbit led=P2^7;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮while(1){led=!led;delay_ms(500);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------//定时器基本例程-2（使用定时器，一个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮TMOD=0x01; //设定定时器0为工作方式1TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0while(1){delay_ms(8000);}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000 TL0=(65536-50000)%256; //num++;if(num==10){num=0;led=!led;}}////定时器基本例程-3//（使用定时器T1，单片机整个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led_port=0xff; //上电初始化，所有led灯不亮TMOD=0x10; //设定定时器1为工作方式1（16位方式）TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num++; //计数if(num==10) //计够10次，时间就是10x50ms=500ms{num=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-4//（同时使用定时器T0和定时器T1，单片机某个口的灯和某个口接的8个灯每隔500ms亮灭一次）#include <reg52.h>sbit led=P2^7;#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中unsigned char num_0,num_1;void delay_ms(unsigned int xms); //ms级延时子程序//=================================================void main(){led=1; //上电初始化，led灯不亮led_port=0xff; //上电初始化，该口所有led灯不亮TMOD=0x11; //设定定时器0和定时器1都为工作方式1（16位方式）TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //EA=1; //开总中断ET0=1; //开定时器0中断TR0=1; //启动定时器0ET1=1; //开定时器1中断TR1=1; //启动定时器1while(1){delay_ms(8000); //这句表明定时中断的运行是在系统后台自动运行的，不需要主函数“操心”}}//=================================================void delay_ms(unsigned int xms) //ms级延时子程序{ unsigned int x,y;for(x=xms;x>0;x--)for(y=130;y>0;y--);}//-------------------------------------------------void led_flash() interrupt 1 //使用了定时中断0的led闪烁子函数{ TH0=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL0=(65536-50000)%256; //num_0++; //计数if(num_0==10) //计够10次，时间就是10x50ms=500ms{num_0=0; //清零，以便进行下一次500ms的10次计数led=!led; //led灯亮灭状态翻转}}//-------------------------------------------------void led_all_flash() interrupt 3 //使用了定时中断1的8灯闪烁子函数{ TH1=(65536-50000)/256; //装载初始值，12MHZ晶振50ms数为50000TL1=(65536-50000)%256; //num_1++; //计数if(num_1==10) //计够10次，时间就是10x50ms=500ms{num_1=0; //清零，以便进行下一次500ms的10次计数led_port=~led_port; //整个口接的led灯亮灭状态翻转}}//-------------------------------------------------//定时器基本例程-5//设定定时器T0工作在方式1的计数应用状态，//单片机T0口（P3.4）接一个按键充当外部脉冲源，//系统对进来的脉冲（每按一次键得一脉冲）进行计数，//计数的结果用接在单片机P0口的8个LED灯表示出来//（大家也可以改成用1602LCD来显示，这样更直观）//广西民大物电学院李映超2010年4月14日#include <reg52.h>#define led_port P0 //宏定义，具体的端口尽量不要出现在主函数和主函数中//=================================================void main(){TMOD=0x05; //设定定时器0为工作方式1、计数器TH0=0; //清零TL0=250; //TR0=1; //启动定时器0进行计数while(1){led_port=TL0; //将计数结果送去显示（用8个LED灯显示），//这里仅显示16位计数器的低8位}}定时器0仍旧工作在计数器状态，增加定时器1工作在定时状态，得到1s的定时时间，定时时间到后，将定时器0计数得到的脉冲数去显示，则这个脉冲数就是所输入的外部信号的频率，从而构成一个简单而准确的频率计！！不过，这个简单的“频率计”能够计量的信号频率（脉冲数），受单片机中断响应速度的影响，一般只能达到单片机系统时钟晶振的1/24，所以要能够测量更高的频率，必须使用前置分频器，对更高频率的待测输入信号进行预分频！。
51单片机定时器详细全解.上看了很多几本单片机的书，对51定时器的认识又有了一些新的变化。
开局一张图（一个简单的单片机程序），其实文章也是来解释这个代码的写法。
在此，后面也会对STC官方的库，做详细的解读和使用我们使用串口，设置它的寄存器一共4种模式，八位的可变2位，4个状态B6位为0的时候，B7用于帧错误检测，当检测到一个无效的停止位的时候，UART设置它，软件清0.这个方式0，是使用一个专用的SBUF发送的TI标志位发送完以后，自动的变1，相对于有了一个中断。
然后中断系统处理，处理完以后就要把状态变回去。
RI也是，一发一收接收的一个函数这里是注意的编程要点这里要开启UART的中断，先开启大中断，接着开启串口的中断REN是收发功能的开关1，2，3都是异步通信，0是移位寄存器接下来配置定时器只有两个寄存器，灵活使用要TCON是这样的TR1，相对于是使能位关于定时器不得不说，而且最近看了几本相对古老的书，真的很清晰，现在的书比喻一堆也不知道想说什么。
对51来说，其实是只有4种方式：1、51单片机计数器的脉冲输入脚。
主要的脉冲输入脚有Px,y，也指对应T0的P3.4和对应T1的P3.5，主要用来检测片外来的脉冲。
而引脚18和19则对应着晶振的输入脉冲，脉冲的频率和周期为:F = f/12 = 11.0592M/12 = 0.9216MHZ T = 1/F = 1.085us2、定时器有两种工作模式，分别为计数模式和定时模式。
对Px,y 的输入脉冲进行计数为计数模式。
定时模式，则是对MCU的主时钟经过12分频后计数。
因为主时钟是相对稳定的，所以可以通过计数值推算出计数所经过的时间。
所谓的定时器就是恒定的数数。
3、51计数器的计数值存放于特殊功能寄存器中。
T0(TL0-0x8A, TH0-0x8C), T1(TL1-0x8B, TH1-0x8D)其实就是容器，存放脉冲数的这是我们单片机的4种定时器模式4、TLx与THx之间的搭配关系以下的进制，就是向前进位的意思。
