151单片机定时器/计时器的使用步骤:1、 打开中断允许位:对IE 寄存器进行控制,IE 寄存器各位的信息如下图所示:EA : 为0时关所有中断;为1时开所有中断ET2:为0时关T2中断;为1时开T2中断,只有8032、8052、8752才有此中断 ES : 为0时关串口中断;为1时开串口中断 ET1:为0时关T1中断;为1时开T1中断 EX1:为0时关1时开 ET0:为0时关T0中断;为1时开T0中断 EX0:为0时关1时开2、 选择定时器/计时器的工作方式:定时器TMOD 格式CPU 在每个机器周期内对T0/T1检测一次,但只有在前一次检测为1和后一次检测为0时才会使计数器加1。
因此,计数器不是由外部时钟负边沿触发,而是在两次检测到负跳变存在时才进行计数的。
由于两次检测需要24个时钟脉冲,故T0/T1线上输入的0或1的持续时间不能少于一个机器周期。
通常,T0或T1输入线上的计数脉冲频率总小于100kHz 。
方式0:定时器/计时器按13位加1计数,这13位由TH 中的高8位和TL 中的低5位组成,其中TL 中的高3位弃之不用(与MCS-48兼容)。
13位计数器按加1计数器计数,计满为0时能自动向CPU 发出溢出中断请求,但要它再次计数,CPU 必须在其中断服务程序中为它重装初值。
方式1:16位加1计数器,由TH 和TL 组成,在方式1的工作情况和方式0的相同,只是计数器值是方式0的8倍。
2方式2:计数器被拆成一个8位寄存器TH 和一个8位计数器TL ,CPU 对它们初始化时必须送相同的定时初值。
当计数器启动后,TL 按8位加1计数,当它计满回零时,一方面向CPU 发送溢出中断请求,另一方面从TH 中重新获得初值并启动计数。
方式3:T0和T1工作方式不同,TH0和TL0按两个独立的8位计数器工作,T1只能按不需要中断的方式2工作。
在方式3下的TH0和TL0是有区别的:TL0可以设定为定时器/计时器或计数器模式工作,仍由TR0控制,并采用TF0作为溢出中断标志;TH0只能按定时器/计时器模式工作,它借用TR1和TF1来控制并存放溢出中断标志。

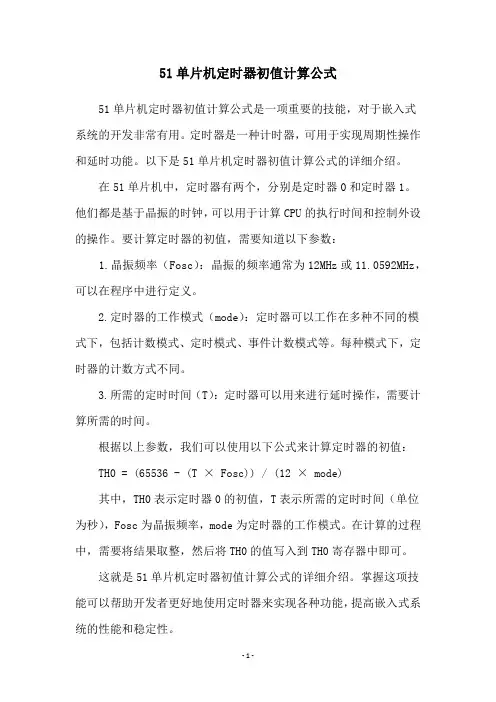

51单片机定时器初值计算公式
51单片机定时器初值计算公式是一项重要的技能,对于嵌入式系统的开发非常有用。
定时器是一种计时器,可用于实现周期性操作和延时功能。
以下是51单片机定时器初值计算公式的详细介绍。
在51单片机中,定时器有两个,分别是定时器0和定时器1。
他们都是基于晶振的时钟,可以用于计算CPU的执行时间和控制外设的操作。
要计算定时器的初值,需要知道以下参数:
1.晶振频率(Fosc):晶振的频率通常为12MHz或11.0592MHz,可以在程序中进行定义。
2.定时器的工作模式(mode):定时器可以工作在多种不同的模式下,包括计数模式、定时模式、事件计数模式等。
每种模式下,定时器的计数方式不同。
3.所需的定时时间(T):定时器可以用来进行延时操作,需要计算所需的时间。
根据以上参数,我们可以使用以下公式来计算定时器的初值:
TH0 = (65536 - (T × Fosc)) / (12 × mode)
其中,TH0表示定时器0的初值,T表示所需的定时时间(单位为秒),Fosc为晶振频率,mode为定时器的工作模式。
在计算的过程中,需要将结果取整,然后将TH0的值写入到TH0寄存器中即可。
这就是51单片机定时器初值计算公式的详细介绍。
掌握这项技能可以帮助开发者更好地使用定时器来实现各种功能,提高嵌入式系统的性能和稳定性。

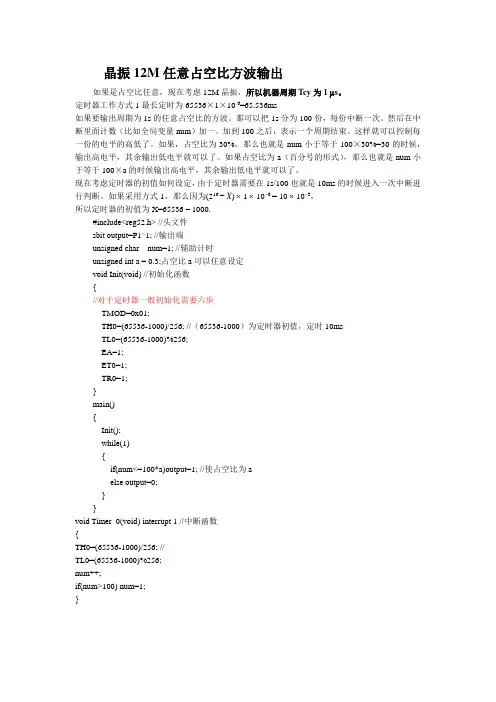

晶振12M任意占空比方波输出如果是占空比任意,现在考虑12M晶振,所以机器周期Tcy为1 μs。
定时器工作方式1最长定时为65536×1×10-6=65.536ms如果要输出周期为1s的任意占空比的方波。
那可以把1s分为100份,每份中断一次。
然后在中断里面计数(比如全局变量num)加一。
加到100之后,表示一个周期结束。
这样就可以控制每一份的电平的高低了。
如果,占空比为30%,那么也就是num小于等于100×30%=30的时候,输出高电平,其余输出低电平就可以了。
如果占空比为a(百分号的形式),那么也就是num小于等于100×a的时候输出高电平,其余输出低电平就可以了。
现在考虑定时器的初值如何设定,由于定时器需要在1s/100也就是10ms的时候进入一次中断进行判断。
如果采用方式1,那么因为(216 −X) ⨯ 1 ⨯ 10−6 = 10 ⨯ 10−3,所以定时器的初值为X=65536 – 1000.#include<reg52.h> //头文件sbit output=P1^1; //输出端unsigned char num=1; //辅助计时unsigned int a = 0.3;占空比a可以任意设定void Init(void) //初始化函数{//对于定时器一般初始化需要六步TMOD=0x01;TH0=(65536-1000)/256; //(65536-1000)为定时器初值,定时10msTL0=(65536-1000)%256;EA=1;ET0=1;TR0=1;}main(){Init();while(1){if(num<=100*a)output=1; //使占空比为aelse output=0;}}void Timer_0(void) interrupt 1 //中断函数{TH0=(65536-1000)/256; //TL0=(65536-1000)%256;num++;if(num>100) num=1;}。
基于51单片机的厨房定时器设计报告学院:信息光电子科技学院专业:光电信息科学与工程年级:姓名:学号:一、设计报告概述日常生活中熬个汤、煮个蛋……都需要预定一定的时间,设计一个厨房定时器,用户预设倒计时的时长,启动后系统开始倒计时,当时间为0后,启动蜂鸣器报警。
本设计报告中的厨房定时器,是以单片机(STC89C52),四位七段数码管、按键开关和蜂鸣器等组成的综合设计系统电路。
上电,电源指示灯点亮,数码管显示为0000,用户可以通过按键开关预设定时时间,启动后系统开始倒计时,当时间为0后,蜂鸣器报警。
数码管显示分、秒,计时时间上限为99分钟,按键开关以10分钟或1分钟单位调整时间。
图1 系统设计结构图本系统组成如图1 系统设计结构图所示,主要由五个部分组成。
报警电路 (蜂鸣器)1.AT89C52单片机——控制芯片AT89C52是一个低电压,高性能CMOS 8位单片机,片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元。
AT89C52为8 位通用微处理器,采用工业标准的C51内核,在内部功能及管脚排布上与通用的8xc52 相同,其主要用于会聚调整时的功能控制。

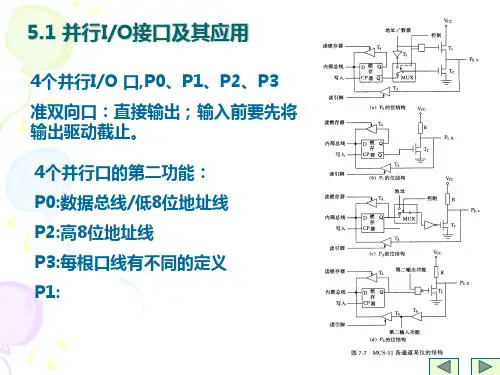

图2 AT98C52引脚图2.时钟震荡电路AT89C52中有一个用于构成内部振荡器的高增益反相放大器,与作为反馈元件的片外石英晶体或陶瓷谐振器一起构成自激振荡器,引脚XTAL1和XTAL2分别是该放大器的输入端和输出端。
外接石英晶体(或陶瓷谐振器)及电容C1、C2接在放大器的反馈回路中构成并联振荡电路。
如果使用石英晶体,电容使用30pF±10pF,而如使用陶瓷谐振器建议选择40pF±10pF,可以使系统更稳定,避免噪音干扰而死机。
此设计采用的是12MHz的石英晶振。
