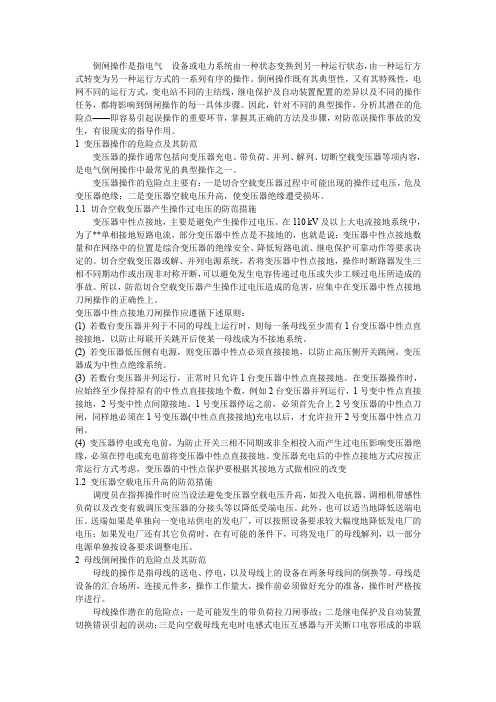

倒闸操作是指电气设备或电力系统由一种状态变换到另一种运行状态，由一种运行方式转变为另一种运行方式的一系列有序的操作。
倒闸操作既有其典型性，又有其特殊性，电网不同的运行方式，变电站不同的主结线，继电保护及自动装置配置的差异以及不同的操作任务，都将影响到倒闸操作的每一具体步骤。
因此，针对不同的典型操作，分析其潜在的危险点——即容易引起误操作的重要环节，掌握其正确的方法及步骤，对防范误操作事故的发生，有很现实的指导作用。
1 变压器操作的危险点及其防范变压器的操作通常包括向变压器充电、带负荷、并列、解列、切断空载变压器等项内容，是电气倒闸操作中最常见的典型操作之一。
变压器操作的危险点主要有：一是切合空载变压器过程中可能出现的操作过电压，危及变压器绝缘；二是变压器空载电压升高，使变压器绝缘遭受损坏。
1.1 切合空载变压器产生操作过电压的防范措施变压器中性点接地，主要是避免产生操作过电压。
在110 kV及以上大电流接地系统中，为了**单相接地短路电流，部分变压器中性点是不接地的，也就是说：变压器中性点接地数量和在网络中的位置是综合变压器的绝缘安全、降低短路电流、继电保护可靠动作等要求决定的。
切合空载变压器或解、并列电源系统，若将变压器中性点接地，操作时断路器发生三相不同期动作或出现非对称开断，可以避免发生电容传递过电压或失步工频过电压所造成的事故。
所以，防范切合空载变压器产生操作过电压造成的危害，应集中在变压器中性点接地刀闸操作的正确性上。
变压器中性点接地刀闸操作应遵循下述原则：(1) 若数台变压器并列于不同的母线上运行时，则每一条母线至少需有1台变压器中性点直接接地，以防止母联开关跳开后使某一母线成为不接地系统。
(2) 若变压器低压侧有电源，则变压器中性点必须直接接地，以防止高压侧开关跳闸，变压器成为中性点绝缘系统。
(3) 若数台变压器并列运行，正常时只允许1台变压器中性点直接接地。
在变压器操作时，应始终至少保持原有的中性点直接接地个数，例如2台变压器并列运行，1号变中性点直接接地，2号变中性点间隙接地。

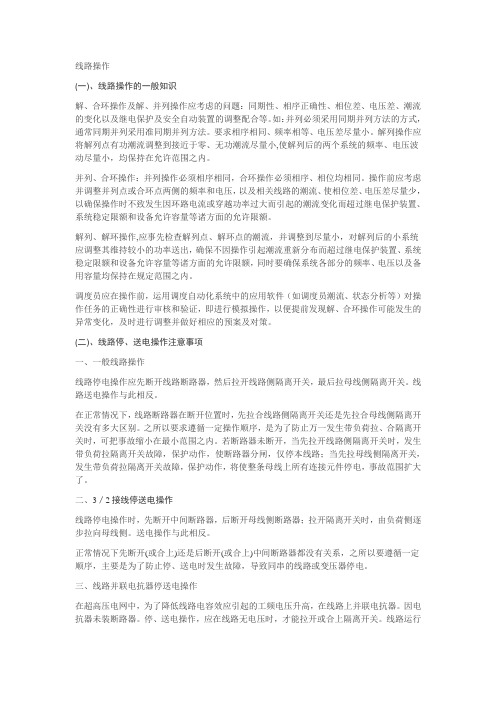

线路操作(一)、线路操作的一般知识解、合环操作及解、并列操作应考虑的问题：同期性、相序正确性、相位差、电压差、潮流的变化以及继电保护及安全自动装置的调整配合等。
如：并列必须采用同期并列方法的方式，通常同期并列采用准同期并列方法。
要求相序相同、频率相等、电压差尽量小。
解列操作应将解列点有功潮流调整到接近于零、无功潮流尽量小,使解列后的两个系统的频率、电压波动尽量小，均保持在允许范围之内。
并列、合环操作：并列操作必须相序相同，合环操作必须相序、相位均相同。
操作前应考虑并调整并列点或合环点两侧的频率和电压，以及相关线路的潮流、使相位差、电压差尽量少，以确保操作时不致发生因环路电流或穿越功率过大而引起的潮流变化而超过继电保护装置、系统稳定限额和设备允许容量等诸方面的允许限额。
解列、解环操作,应事先检查解列点、解环点的潮流，并调整到尽量小，对解列后的小系统应调整其维持较小的功率送出，确保不因操作引起潮流重新分布而超过继电保护装置、系统稳定限额和设备允许容量等诸方面的允许限额，同时要确保系统各部分的频率、电压以及备用容量均保持在规定范围之内。
调度员应在操作前，运用调度自动化系统中的应用软件（如调度员潮流、状态分析等）对操作任务的正确性进行审核和验证，即进行模拟操作，以便提前发现解、合环操作可能发生的异常变化，及时进行调整并做好相应的预案及对策。
(二)、线路停、送电操作注意事项一、一般线路操作线路停电操作应先断开线路断路器，然后拉开线路侧隔离开关，最后拉母线侧隔离开关。
线路送电操作与此相反。
在正常情况下，线路断路器在断开位置时，先拉合线路侧隔离开关还是先拉合母线侧隔离开关没有多大区别。
之所以要求遵循一定操作顺序，是为了防止万一发生带负荷拉、合隔离开关时，可把事故缩小在最小范围之内。
若断路器未断开，当先拉开线路侧隔离开关时，发生带负荷拉隔离开关故障，保护动作，使断路器分闸，仅停本线路；当先拉母线侧隔离开关，发生带负荷拉隔离开关故障，保护动作，将使整条母线上所有连接元件停电，事故范围扩大了。
电网的合解环操作注意事项电网合解环操作是调度岗位的日常操作业务之一。
无论是哪个电压等级，哪种类型的解、并列操作，都会给电网的安全稳定运行带来一定的影响。
本文就电网合、解环的过程及操作要求进行了简要分析，阐述了操作的条件、要点及注意事项，分析了220kV变电站合、解环操作的典型案例。
标签：电网;合环;解环;解列;并列1.电网合解环简介1.1名词定义电网合环指将线路、变压器或断路器串构成的环状网络转为闭合运行的操作。
电网解环指将线路、变压器或断路器串构成的环状网络转为开断运行的操作。
1.2和解环的重要意义环网结构指同一电压等级运行的线路直接连接而构成的环状网络，现今的电力网络一般都是闭环结构，开环运行。
电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。
虽然电磁环网的弊端较多，包括易造成系统热稳定、动稳定破坏，也不利于经济运行，更需要装设高压线路因故障停运后连锁切机、切负荷等安全自动装置。
但是电磁环的必要性仍不容质疑：一般情况下，往往在高一级电压线路投入运行初期，由于高一级电压网络尚未形成或网络尚不坚强，需要保证输电能力或保重要负荷而又不得不电磁环网运行。
但值得注意的是，在电力系统中，若对相位或相序不同的电源进行并列或合环，将产生很大的冲击电流，造成发电机或电气设备的损坏。
因此操作前，不但要核对一次相序和相位正确，还要求核对二次相序和相位正确，防止发生非同期并列。
1.3和解环的操作条件1.3.1合环操作的条件（1）相序相位一致。
合环前应核对合环点两侧相序相位一致，特别是首次合环或检修后可能引起相位变化的。
（2）电压差不超过规定值，220KV及以下不超过额定电压的20%、500KV 不超过额定电压的15%;（3）相角差符合规定值，220KV及以下不超过25%、500KV不超过20%;（4）如属于电磁环网，则环网内的变压器接线组别之差需为零;特殊情况下，经计算校验继电保护不会误动作及有关环路设备不过载，允许变压器接线差30°进行合环操作;（5）合、解环后电流、电压不超过规定值，环网内各元件不致过载;（6）继电保护与安全自动装置应调整至适应环网运行方式;1.3.2合环操作的注意事项调度员应在合环操作前，应运用调度自动化系统中的潮流模拟系统（PAS软件）对操作任务的正确性进行审核和验证，即进行模拟操作，以便提前发现可能发生的异常变化，及时进行调整并做好相应的预案及对策。
(三)与倒闸操作有关的调度专用术语及含义1．调度运行术语(1)调度管理：1)调度指令。
值班调度员对其管辖设备发布的操作指令。
2)许可操作。
在改变电气设备的运用状态和运行方式前，根据有关规定，由有关人员提出操作项目的申请，值班调度员同意其操作。
(2)调度指令：1)发布指令。
值班调度员正式给各值班人员发布的调度指令。
2)接受指令。
值班人员正式接受值班调度员发布给他的调度指令。
3)复诵指令。
值班人员在接受值班调度员发布给他的调度指令时，依照指令的步骤和内容，给值班调度员复诵一遍。
4)回复指令。
值班人员在执行完值班调度员发布给他的调度指令后。
向值班调度员报告已经执行完调度指令的步骤、内容和时间。
5)拒绝指令。
值班人员发现值班调度员给他发布的调度指令是错误的，如果执行将危害人身、设备和系统的安全的，可拒绝接受该项调度指令。
6)操作指令。
值班调度员对所管辖设备进行的操作，给值班人员发布的有关操作指令。
7)逐项操作指令。
值班调度员给值班人员发布的操作指令是具体的逐项操作项目，要求值班人员按照指令的操作步骤和内容逐项进行操作。
8)分项操作指令。
对一个操作任务涉及两个及以上厂、站的操作，如联络线停、送电操作，采取由调度命令一项(或几顷)、有关厂、所执行一项(或几项)，并立即汇报执行结果后，方能继续下达下一步操作命令的分项操作指令。
9)综合操作指令。
值班调度员给值班人员发布的操作指令，是综合的操作任务。
其具体的逐项操作步骤和内容，以及安全措施，均由值班人员自行拟定。
(3)断路器和隔离开关1)合上断路器：使断路器由分闸位置转为合闸位置。
2)拉开断路器：使断路器由合闸位置转为分闸位置。
3)合上隔离开关：使隔离开关由断开位置转为接通位置。
4)拉开隔离开关：使隔离开关由接通位置转为断开位置。
(4)继电保护装置：1)将保护改为跳闸：将保护由停运或信号位置改为跳闸位置。
2)将保护改为信号：将保护由停运或跳闸位置改为信号位置。
3)将保护停运：将保护由跳闸或信号位置改为停运位置。
2021电力调度员安规考试1、低［电］压是指()及以下电压等级。
——[单选题]A 1kVB 6kVC 10kVD 10kV及以上正确答案：A2、高［电］压是指()电压等级。
反馈——[单选题]A 1kV以上B 1kV及以上C 10kV以上D 10kV及以上正确答案：A3、电力设施是应用到电力系统中的发电、变电、输电、配电和供电有关（）的总称。
——[单选题]A 设备B 设施C 器材D 材料正确答案：A4、依据《安规》规定，厂站是指发电厂、变电站、开关站、（）、串补站以及高压配电设备所在区域的总称。
——[单选题]A 调度中心B 水电站C 换流站D 运维中心正确答案：C5、()是发电厂、变电站、开关站、换流站、串补站以及高压配电设备所在区域的总称。
反馈——[单选题]A 电站B 厂站C 供电站D 变电设备正确答案：B6、依据《中国南方电网有限责任公司电力安全工作规程》，厂站设备是指发电厂、变电站、开关站、换流站、串补站内的设备以及（）配电设备。
反馈——[单选题]A 高压B 低压C 中压D 特高压正确答案：A7、()是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。
反馈——[单选题]A 运行中的电气设施B 充电中的电气设备C 热备用中的电气设备D 运用中的电气设备正确答案：D8、()是指实现指定电气或相关功能，并处于实时发电、输电、变电、配电和供电状态下的设备或设施。
反馈——[单选题]A 运用设备B 备用设备C 运行设备D 检修设备正确答案：C9、()是指在交流系统中，可用隔离开关与其他电气装置分开的部分；直流系统中，双极停用的换流变压器及所有高压直流设备等部分，或单极运行时停用极的换流变压器、阀厅、直流场设备、水冷系统(双极公共区域为运行设备)等部分。
反馈——[单选题]A 一个电气连接部分B 一个电气间隔部分C 一个电气运行部分D 一个电气组成部分正确答案：A10、低压设备即电气设备中电压等级在（）及以下的设备及设施。
