35kV线路故障处置环网操作分析

环网柜故障问题及操作注意事项全套一、环网柜常见故障及原因分析1、CT及PT故障具备自动化接口的环网柜一般都配备CT和P1r,但是在长期的使用柜体中PT及CT由于质量、环境等因素可能发生故障，小编通过各种故障原因搜集分析发现一般都是厂商提供的PT和CT质量问题而导致的。

2、避雷器故障环网柜避雷器可能发生击穿和保障等情况，一般造成这种故障的原因是环网柜内部短路或电缆对柜体外壳放电所导致的。

3、操作机构故障在一些空气潮湿的地方由于环网柜长期不操作，可能导致操作机构弹簧、触点发生锈蚀而导致故障的发生，因为潮湿造成操作机构故障需要优化其工作环境（或对空气进行除湿）。

4、二次回路故障环网柜二次回路故障一般都是因为内部各种导线、零部件接触不良导致的。

5、电缆搭接处发生故障环网柜电缆搭接处发生故障一般都是因为电缆头质量差、搭接方法工艺不合格等原因造成的，并且一般大规格的电缆在搭接完成后会逐步释放应力（这也是搭接处故障的原因）。

二、环网柜操作使用注意事项请务必严格按照下列步骤操作，否则易造成损害。

1负荷开关的操作顺序a:合闸：当负荷开关处于分闸状态时，将操作手柄插入负荷开关操作孔内顺时针转动（约180度）、使其合闸。

b:分断当负荷开关处于合闸状态时，可由手动脱扣按钮或脱扣电磁铁操作使负荷开关分闸，对配有带撞击器的熔断器的负荷开关，熔断器熔断后，其撞击器也可使负荷开关分闸。

2、停电操作顺序a:将负荷开关分闸，使它与隔离和接地开关之间的联锁解除。

b将操作手柄插入隔离和接地开关操作孔内，按顺时针方向转动（约90度），隔离刀被打开。

c:再按顺时针方向转动（约90度），接地开关速闭合。

d:插入绝缘隔板，使门联锁解除。

e:开门检修。

3、送电操作顺序a:关闭柜门。

b:抽出绝缘隔板，柜门锁住。

c：将操作手柄插入隔离和接地开关操作孔内，逆时针转动（约90度），使接地开关分断d:将操作手柄沿逆时针方向转动（约90度），使接地开关分断。

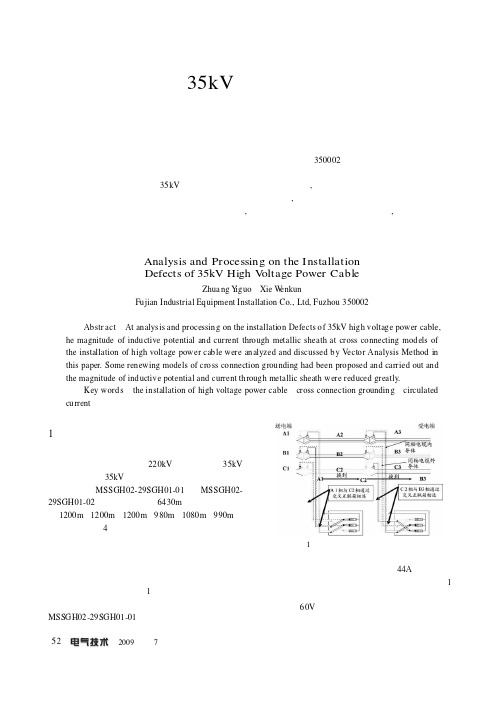

产品与应用年第期5一起35kV 高压电力电缆安装缺陷的分析和处理庄义国谢文焜（福建省工业设备安装有限公司，福州350002）摘要通过对一起35kV 高压电缆安装缺陷的分析和处理,用矢量法分析讨论了电缆线路敷设、安装过程中护套采用完整的交叉互联换位接地方式下,电缆金属护套中的感应电势和环流幅值变化，提出并实施科学的同轴电缆接线方式,快捷有效地降低感应电势和环流幅值,排除了运行故障。

关键词：高压电缆安装；交叉互联接地；环流Analysis and Processing on the Installation Defects of 35kV High V oltage Power CableZhua ng Y iguo Xie W enkun（Fujian Industrial Equipment Installation Co.,Ltd,Fuzhou 350002）Abstr act At analysis and processing on the installation Defects of 35kV high voltage power cable,he magnitude of inductive potential and current through metallic sheath at cross connecting models of the installation of high voltage power cable were analyzed and discussed by V ector Analysis Method in this paper.Some renewing models of cross connection grounding had been proposed and carried out and the magnitude of inductive potential and current through metallic sheath were reduced greatly.Key words ：the installation of high voltage power cable ；cross connection grounding ；circulated current1引言福建炼油乙烯项目厂区至新油库供电线路改造工程中，从福联乙烯项目220kV 中心变电站35kV 开关柜引两条35kV 高压电缆到新油库配电中心。

基于35kV变电站单相接地故障的分析讨论摘要：单相接地是电力系统常见的一种故障，表示三相系统中的其中一相和大地发生了短路。

35kV变电站常采用小电流接地系统，在发生单相接地故障时，由于线电压值和相位保持不变，故允许一定的时间内带故障运行，大大提高了系统的供电可靠性。

本文就其单相接地故障进行分析讨论。

关键词：变电站故障处理35kV单相接地一、概述在35kV变电站小电流系统中，经常会出现单相接地故障的情况。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h。

但若发生单相接地故障时电网长期运行，因非故障的两相对地电压高倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大。

还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。

同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，值班人员一定要熟悉接地故障的处理方法，及时找到故障线路予以切除。

二、单相接地故障综合现象及判断小电流接地选线装置检测站内所有母线的电压互感器开口三角电压即母线零序电压，及所有的出线回路的零序电流，计算出母线零序电压和出线零序电流的大小和相位，通过判断零序电压的大小、零序电流的大小、及电压和电流之间的相位关系，对发生单相接地故障的线路进行选择。

1）单相接地时，微机后台监控系统和小电流接地选线装置发出声光报警。

2）发生金属性接地时，故障相对地电压为零，非故障相对地电压上升为线电压；发生经高阻或电弧接地时，故障相电压低于相电压，但不为零，非故障相电压高于相电压，但达不到线电压。

3）电压互感器开口三角电压增大。

发生金属性接地时为100V；发生经高阻或电弧接地时接近l00V。

4）开关柜带电显示装置接地相指示灯灭，或变暗。

5）如发生接地不稳定或放电拉弧，会重复间歇性发生上述现象。

6）小电流接地选线装置对发生单相接地故障的线路进行选择。

环网运行中的异常现象及分析环网运行中的特别现象及分析环网运行中的特别现象及分析摘要：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。

广东乳源县110kV鹰峰变电站和35kV候公渡变电站10kV馈线构成了一个电磁环网，如图1所示。

平常10kV 候公渡线柱上油断路器QF断开，系统处于开环运行。

关键字：环网特别现象分析电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。

广东乳源县110kV鹰峰变电站和35kV候公渡变电站10kV馈线构成了一个电磁环网，如图1所示。

平常10kV候公渡线柱上油断路器QF断开，系统处于开环运行。

1 运行中消失的特别状况近年来，乳源县供电部门为提高供电牢靠性，拟将10kV候公渡线柱上油断路器QF合上，使环网闭环运行。

为此，采纳核相仪在柱上油断路器QF两侧进行核相试验，试验结果（以35kV候公渡站侧相序为参考相序记录）记录如下：1.1 相对地电压候公渡变电站侧：鹰峰变电站侧：a相对地6400V a'相对地6300Vb相对地6600V b'相对地6400Vc相对地6400V c'相对地6300V1.2 相间电压见表1。

正常状况下，相间电压试验结果应为表2数值（允许有少量的偏差）：相同两相间的电压差接近为零，不同两相间的电压差应接近电网的线电压12kV，由于乳源县35kV候公渡变电站和110kV鹰峰站系统主要用于地方小水电上网，因此，母线电压比电力系统额定电压10kV要高。

明显，试验结果与正常状况相差很大，相同两相间存在很大的电压差。

因此10kV候公渡线柱上油断路器QF合不上，不能闭环运行。

3 特别状况的分析用Ua、Ub和Uc分别表示油断路器QF候公渡站侧线路的a相、b相和c相对地电压，用Ua'、Ub'、和Uc'、分别表示鹰峰站侧线路的a'相、b'和c'相（以35kV候公渡站侧相序为参考相序）对地电压。

35kV开关柜常见故障及预控措施分析摘要：随着人们的生活水平不断的提高和进步，工业的发展也越来越好，导致地球上可利用的常规能源日益稀缺。

为实现能源的可持续发展，保障经济的可持续发展和社会的不断进步，新能源和可再生能源的发展已成为世界各国的重大课题。

十年来，我国建设了大量风力发电站，创造了风力发电行业的历史记录。

风电场风力发电机组到升压站的电力传输大多采用35KV架空集电线路或电缆线路；同时，35KV金属铠装开关柜已成为电压最高的开关柜。

开关柜在风电行业应用广泛，也是环节数量最多的设备。

一旦发生故障，后果非常严重，往往一个开关柜发生故障，会影响整个母线或相邻的开关柜，造成区域性停电或大面积停电。

关键词：35kV开关柜；故障；预控措施引言35kV高压开关柜位于变压器低压侧，连接变压器和负载用户，可以控制和保护用电设备。

但是，由于目前的设计和控制问题，35kV高压开关柜还存在绝缘水平不足的问题，部分设备的保护水平不能满足用户的要求。

35kV高压开关柜带电检测可有效检测设备局部放电，为电力系统安全运行做出贡献。

因此，有必要认真研究用于检测35kV高压开关柜局部放电的技术，以有效促进35kV高压开关柜的稳定运行。

1开关柜绝缘下降原因分析1.1设备制造质量和工艺缺陷高压开关柜的装配工艺和制造质量将极大地影响其完整性和耐压性。

1#35kV变电站所有35kV开关柜均受空间限制。

所有开关柜均为非标产品，现场测量。

母线在安装过程中发生偏移或在运行过程中振动位置发生偏移。

母线与套管之间的气隙分布不均匀，相应的电场分布不均匀。

会发生放电。

随着时间的推移，母线表面热缩套管的绝缘层会损坏；其次，支撑陶瓷柱的紧固位置没有绝缘，不仅集中电场的局部场强受到影响，而且相互之间的绝缘距离也受到影响。

1.2空气绝缘间隙过小空气绝缘一般是指高压开关柜中带电体之间的绝缘，也包括带电体与大地之间的绝缘。

根据《高压配电设备设计技术规程》（DL/T5352-2018），35kV空气绝缘最小间隙为300mm，10kV空气绝缘最小间隙为125mm。

35KV环网电缆发生差动保护动作跳闸应急预案一、编制目的：为贯彻“安全第一，预防为主”的方针，及时、有效处理35KV环网电缆发生差动保护动作跳闸，尽快恢复各变电所失电回路的电源，缩短停电时间，尽可能减少事故对运营造成的损失，制订本预案。

二、差动保护动作原理差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护开关柜的电流和流出开关柜的电流相等，差动电流等于零。

当35KV环网出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

当差动电流大于差动保护装置的整定值时，保护装置报警保护出口动作，将被保护35KV环网两侧断路器跳开，使故障线路断开电源。

三、处理流程(1)确认故障电缆两端的开关是否已分闸，没有分闸的立即分闸。

(2)确认以故障电缆为进线的变电站35kV母线无电。

(3)合上以故障电缆为进线的变电站35kV母联开关。

(4)确认所有受影响变电站的35kV母线都已恢复有电。

(5)恢复所有受影响变电站的低压负荷。

(6)通知供电中心立即处理。

(7) 故障排除后，恢复对电缆的充电备用，待非行车时间恢复正常运行方式。

35kV 环网有电缆因差动保护动作跳闸故障处理流程确认：35kV 环网有电缆因差动保护确实出口动作跳闸 差动保护动作的电缆两端断路器是否都已断开 逐一断开：差动保护动作的电缆两端断路器 确认：35kV 环网过电流保护未动作或者虽然动作但未出口 以跳闸电缆为35kV 进线的变电所的35kV 母联断路器是否已自投 确认：跳闸电缆两端的35kV 断路器在分位 合上：以跳闸电缆为35kV 进线的变电所的未自投的35kV 母联断路器 逐一确认：所有受影响的相关变电所恢复送电正常 恢复所有受影响的相关变电所的因失压跳闸的负荷 通知设调派抢修人员立即到现场查找故障原因并处理否 是 否 是在找出原因并处理后，待非行车时间恢复正常运行方式。

一起35kV线路跳闸后重合闸未动作及断路器无法遥控合闸分析摘要：随着社会的发展，人们对供电可靠性的要求越来越高，而重合闸的使用能够极大的降低线路的停电次数。

在进行电网的并网时，断路器的合闸方式对系统的稳定性也具有重要影响。

本文对一起35kV线路跳闸后重合闸未动作及断路器无法遥控合闸进行分析，对重合闸的启动方式、断路器合闸操作方式进行介绍，并提出处理措施。

关键词：重合闸、启动方式、断路器合闸操作方式、处理措施0引言自动重合闸装置在变电站中广泛使用，一旦发生未动作应分析其运行方式的原因还是装置问题，以便于对其进行处理，提升供电的可靠性。

随着现在电网的联络越来越紧密，采用断路器有压合闸，对系统稳定性的更好。

1 事故经过2019年7月在35kV1号变电站发生35kV12线路352断路器瞬时电流速断动作，重合闸未动作，故障电流：11.19A，故障相别：ABC，调度强送无法合闸，初步判断重合闸未动作可能是：重合闸未充电、重合闸回路存在问题、重合闸方式原因；无法遥控合闸的原因是：通信中断、断路器未储能、断路器合闸线圈烧毁、断路器机构卡死、断路器SF6气压低闭锁或者合闸回路、断路器合闸操作方式存在问题2 故障原因分析变电值班人员现场检查35kV1号变电站站内无接地现象，35kV线路保护装置重合闸充电正常，35kV12线路352断路器SF6气体压力正常、现场储能正常、断路器机构无明现异常、检查站内一二次设备无异常。

核对图1 35kV线路保护定值单35kV12线路352断路器投不对应启动重合闸，检无压方式重合闸。

由图2可知A、B、C电站和E一级电站是和地区电网并网。

因此，在35kV12线路352断路器跳闸后，35kV12线路依然带电，重合闸检测到线路有压，所以重合闸未动作。

目前方式更改为检同期重合闸，但因35kV12线路352断路器跳闸后，线路由小水电并网供电，无法满足同期角度，重合闸也不会动作。

图1 35kV12线路保护定值单因为1号变电站352断路器合闸操作方式，采用的是环网并列合闸，因2号变电站是小水电上网末端电压升高，1号变电站是系统电压，1号变电站352断路器作为合环点的测量功角>30°，闭锁了合环操作。

35kV干式电抗器故障分析及措施建议摘要：本文作者分析了某500kV变电站发生的两起35kV干式电抗器匝间短路故障。

通过现场检查及返厂后的解体情况分析，确定故障原因为电抗器包封顶部发生匝间短路，暴露出设备制造过程中存在工艺控制不良的问题。

同时提出了提高干式电抗器运行可靠性的措施关键词：干式电抗器；匝间短路；故障诊断1 引言干式电抗器因其结构简单，运行维护方便在电力系统中得到了广泛的应用，在所有运行电抗器的类型中干式空心电抗器的使用占到一半以上，但是近年来干式电抗器发生了很多匝间短路造成的设备着火跳闸事故，给电力系统的安全运行带来了很大影响，所以对干式电抗器的故障原因分析及其改进措施的提出具有很大的现实意义。

2 两起干式并联电抗器故障情况某500kV变电站2018年4月、6月连续发生了两起35kV并联电抗器的匝间短路故障，故障现象类似，都是过流保护动作，现场检查在电抗器顶部调匝环与本体中间包封的连接处引线熔断，电抗器中间包封顶部发生匝间短路，着火后造成上下贯穿放电，电抗器跳闸。

2.1故障检查情况故障电抗器的型号为BKGKL-20000/35，2016年投运，2017年检修试验，试验结果合格。

两起电抗器故障后现场检查均发现电抗器顶部调匝环烧黑，在发生匝间短路的包封顶部调匝环引线有烧断现象，调匝环树脂层部分烧损严重，顶部防雨罩有熏黑痕迹。

检查电抗器顶部由外至内6-8（第一台）、7-9（第二台）包封有放电烧损痕迹，内包封烧伤严重，部分撑条已开裂，其对应底部也有烧损痕迹，电抗器运行期间电流无异常。

现场进行电抗器高压试验，直流电阻、绝缘电阻、电抗值测定，试验值均合格。

2.2 解体检查情况为进一步分析设备故障原因，对两台电抗器都进行了返厂解体检查，解体后发现：（1）除故障包封外各包封没有绝缘老化变色痕迹，包封线匝排列紧密，匝间绝缘无缺陷。

（2）各包封气道中有少量纱毛、纱头等，不影响设备运行。

（3）各层包封与汇流排连接引线完好，故障部位上部调匝环引线烧断。
