不管在哪里什么时候，如果发生了自然灾害或者其他事件，有了应急指挥系统就能快速应对，指挥人们疏散或者撤离。
为了解决自然灾害和事故灾害场景下的应急无线通信问题，基于传统的窄带集群技术、宽带集群技术，以及最新的宽、窄带自组网技术，智慧应急指挥系统应运而生，下面就来给大家介绍一下。
应急突发事件具有时间、地点等不确定性，且现场情况复杂，导致应急救援难度大大加大。
同时，现场应急往往会面临已建设固定网络被破坏、多处信号盲区等问题。
需要建设一套智慧融合指挥平台、应急调度通信系统及现场应急指挥组网，强有力保障应急现场的通信和指挥，并能够通过卫星链路或者公网与PDT 窄带数字专网进行融合互通。
超级对讲执法记录仪该系统具有组网灵活、部署便捷、覆盖广、传输带宽高等特点，能够将各种复杂事发环境的现场音频、视频和关键数据等信息实时、稳定地传输到各级指挥中心，为参与救援行动的各级指战人员提供灵活、稳健的多媒体通信网络，实现统一的可视化调度指挥，显著提升救援活动的效率，保障工作人员安全。
系统组成信息采集信息采集模块包含Mesh单兵图传、音视频布控球、云台摄像机等。
主要功能为统一收集应急现场语音、视频及数据信息，实现信息回传。
信息传输信息传输模块包含Mesh基站、Mesh中继、语音通信基站、卫星便携站等设备，其基于宽窄带自组网通信技术及4G通信技术，为现场信息提供传输管道。
指挥调度现场指挥模块包含现场调度台、指挥调度平台等软硬件。
其融合现场多种类信息并统一呈现，为统一的融合调度提供平台。
辅助保障辅助保障模块包含智能电源箱等设备，保障通信系统正常运行。
此外，可配备应急通信车。
应急通信指挥车是固定指挥中心的扩展和延伸，主要配备卫星设备、4G 公网、无线宽带(LTE 专网)、Mesh 自组网、窄带自组网、光纤通信等通信手段，并安装指挥融合通信平台，迅速掌握事件发生现场的实时态势。
作为突发事件的现场应急指挥中心，并能固定指挥中心系统互联互通，获取相关音频、视频、数据等资料，在事件现场附近构成现场指挥平台，提高各级部门处置突发事件的能力。
公安专网无线通信系统的宽窄带融合解析摘要：在技术驱动和需求驱动的双重作用下，公共安全专用移动通信技术宽带化成为必然趋势。
基于经济成本的决定性因素，宽窄带融合的模式是最好的解决方案。
新一代宽窄带融合公安专用无线通信系统，一定会极大地提升公安干警执法办案维稳处突的工作效率，为公安行业信息化“提档升级”奠定坚实的基础，为公安信息化发展提供更大范围、更加灵活的服务和保障。
关键词：公安专网；无线通信系统；宽窄带；融合；应用与发展；目前，随着移动通信的发展，公安专网建设可以充分地利用现有基站通信的同时，积极发展窄带通信，以便能够满足突发业务增多、降低运行维护费用的需求。
因此，公安专网无线通信系统可以采用宽窄带融合建设模式，宽带承载多媒体业务、窄带承载语言业务，统一核心网元保证公安专网通信需求。
一、公安专网无线通信建设需求当前，公安专网主要涉及四方面的无线通信系统。
第一是350M的无线集群通信系统，这一系统的作用是实现语音通信，主要有PDT数字集群、Tetra数字集群以及MPT1327模拟集群等系统。
在具体应用中，该系统是应用最广泛，也是使用时间最长的系统。
第二是340M的无线图像传输系统。
在通过一定沟通后，工信部将336～344频段划分给公安部门专用，让其在紧急情况下可以实现点对点的图像传输。
但是，因为频率资源有较大缺陷，在这一频段中进行大规模组网会面临巨大难度。
第三是VPN和移动通信。
移动警务的应用系统是通过移动通信网络来做好VPN接入与信息访问工作，从而实现数据的采集、访问、上传以及下载等。
第四是VSAT卫星通信系统[1]。
二、公安专网无线通信系统使用现状目前，大部分警员仍然使用传统模拟对讲系统，但是在各种因素限制下，这一系统无法对定位、数据以及短信等业务提供支持，使得警员无法进行精细定位、扁平调度，不能满足现代警务工作需求。
2014年6月，公安部门将PDT定为数字集群的唯一标准，有效解决了听到找不到的问题，但是从本质上看，PDT仍属于移动通信技术，在调制技术与宽带的限制下，其无法进行高速传输，使得警员在处理任务时，无法实现高效数据查询与双向传输。
治安检查站TD-LTE无线宽带应急专网建设方案西安汉煌电子科技有限公司TEL：628113952017/8/11 项目概要1.1 项目背景公安（城市应急)无线数字集群通信系统，一期系统建设以PDT窄带专网为基础，采用PDT+LTE宽窄带融合技术，在？？内热点部位和重点区域部署LTE宽带基站，全市域采用双模手持终端,核心网实现宽窄带互通，PDT与宽带系统深度融合的无线数字集群通信系统。
该系统是公安局在全国率先推出的宽窄带融合城市应急通信网；是实现公安机关扁平化、动态化、可视化指挥调度体系的重要组成部分；是公安部关于在全国推进宽窄带融合技术建设的公安信息化示范项目。
项目一期建设的PDT完成了市区以及地铁的数字集群覆盖；一期建设的??？个LTE站点重点部署热的区域，以南北中轴线为依托，重点区域完成覆盖，并对宾馆、立交进行重点部署。
按照统一规划,计划在一期热点覆盖的基础上对治安检查站实现LTE宽带的点状覆盖，并对？？？？各重点派出所实现点状覆盖，以支持无线视频监控、多媒体集群、海量数据回传、移动办公等宽带业务及应用.1.2 技术制式1.2.1 技术可行性无线网络制式演进如下图所示:图1 无线网络制式演进TD—LTE作为我国新一代宽带无线通信网，被列入了国家重大科技专项,国内的政府有关部门、研发部门、制造商和运营商都对此大力支持.同时TD —LTE的国际标准化以及产业链的发展已经取得了突破性的进展,TD—LTE 标准已被国际产业广泛接受,为我国下一代移动通信产业进入国际主流带来了历史性的机遇，TD—LTE已成为移动通信产业面向移动互联网发展的必然，逐渐成为全球公认、使用非对称频谱的解决方案.TD-LTE系统在20M的频率带宽内能实现下行100Mbps，上行50Mbps的系统峰值速率。
网络采用了扁平化的机构，降低了整体系统时延,改善了用户体验。
采用TD—LTE进行数字集群专网建设具备如下优势：1、政策优势：TD—LTE是具有自主知识产权的4G国际标准，得到了我国政府的全力支持，成为我国在通信信息领域引领全球、实现产业跨越式发展的难得历史机遇.2、技术优势：TD-LTE采用先进的空口接入以及MIMO技术，拥有更高的上下行峰值速率，网络安全性更高.3、频谱优势：TDD频谱资源丰富、频谱效率更高且受到政府支持。

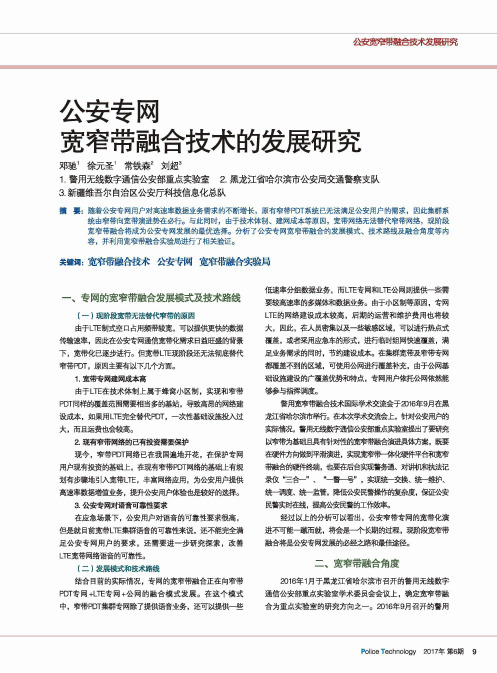

彼宽雜融公安专网宽窄带融合技术的发展研究邓驰1徐元圣1常铁森2刘超31.警用无线数字通信公安部重点实验室2.黑龙江省哈尔滨市公安局交通警察支队3.新疆维吾尔自治区公安厅科技信息化总队摘要：随着公安专网用户对高速率数据业务需求的不断增长，原有窄带PDT系统已无法满足公安用户的需求，因此集群系 统由窄带向宽带演进势在必行。
与此同时，由于技术体制、建网成本等原因，宽带网络无法替代窄带网络，现阶段 宽窄带融合将成为公安专网发展的最优选择。
分析了公安专网宽窄带融合的发展模式、技术路线及融合角度等内 容，并利用宽窄带融合实验局进行了相关验证。
关键词：宽雜融合财公安专网宽有带融合实觀一、专网的宽窄带融合发展模式及技术路线(_>现阶段宽带无法替代窄带的原因由于LTE制式空口占用频带较宽，可以提供更快的数据 传输速率，因此在公安专网通信宽带化需求日益旺盛的背景 下，宽带化已逐步进行。
健带LTE现阶段还无法彻底替代 窄带PDT,原因主要有以下几个方面。
1. 宽带专网建网成本高由于LTE在技术体制上属于蜂窝小区制，实现和窄带 PDT同样的覆盖范围需要相当多的基站，导致高昂的网络建 设成本，如果用LTE完全替代PDT,—次性基础设施投入过 大，而且运费也会较高。
2. 现有窄带网络的已有投资需要保护现今，窄带PDT网络已在我国遍地开花，在保护专网 用户现有投资的基础上，在现有窄带PDT网络的基础上有规 划有步骤地引入宽带LTE,丰富网络应用，为公安用户提供 高速率数据離业务，跡嫂用户體也是较好的选择。
3. 公安专网对语音可靠性要求在应急场景下，公安用户对语音的可靠性要求很高，但是就目前宽带LTE集群语音的可靠性来说，还不能完全满 足公安专网用户的要求，还需要进一步研究探索，改善 LTE宽带网络语音的可靠性。
(二）发雖式和技术路线结合目前的实际情况，专网的宽窄带融合正在向窄带 PDT专网+LTE专网+公网的融合模式发展。
邓驰——推进宽窄带融合技术发展,保障公安信息化建设“提档升级”邹慧莹【期刊名称】《警察技术》【年(卷),期】2017(000)006【总页数】3页(P28-30)【作者】邹慧莹【作者单位】【正文语种】中文记者：目前宽窄带融合技术正在全国如火如荼地开展试验探索，请您为我们介绍一下宽窄带融合技术的背景？邓驰：PDT作为窄带数字集群通信制式，由于技术体制的限制，主要用于语音通信。
如今，专网通信用户业务已从单一的语音需求发展到对语音、数据、视频综合性的需求，需要的带宽逐步增大，业务种类也逐步丰富，专网通信在市场宽带需求增加及公网4G技术快速发展的推动下，专网通信基于LTE技术演进已经是大势所趋。
由于在LTE宽带集群系统中也可以实现语音的单呼和组呼等语音调度功能，很多人认为宽带集群马上就会替代窄带集群，但从公安移动通信的高可靠性要求角度讲，在应急情况下语音指挥调度是一切指挥调度的基础，必须保证语音指挥调度的可靠性与安全性，而LTE集群语音的可靠性还需要进一步研究探索。
从公安用户对专网的强抗毁能力的要求角度看，与PDT系统相比，由于小区制的原因，LTE系统庞大数目的基础设施降低了整个系统的抗毁性，在严重自然灾害和遇到恐怖袭击时，仅有LTE系统，可能无法保证指挥调度的可靠进行。
PDT系统已在全国30个省（区、市）开展系统建设，从保护已投资基础设施角度，也不适宜采用直接替换的方式进行专网的宽带化升级。
在未来相当长的一段时间内，专网宽带集群将面临频谱政策、技术标准成熟度、网络安全及可靠性、用户成本等多方面因素的影响和限制。
因此宽带集群技术的推广普及不可能一蹴而就，需要结合实际情况，将宽带和窄带技术融合起来，为行业用户提供满足其实际需求的解决方案，这一过程将持续相当长的一段时间，宽窄带融合就是在这种实际背景下产生的。
记者：就当前的发展现状来说，宽窄带融合技术面临的问题有哪些呢？邓驰：公安专用宽带无线网络的建设不同于以往的模拟集群和窄带数字集群，由于宽带的技术体制限制，无法采用大区覆盖，庞大的基础设施给专网建设带来前所未有的困难。
消防行业PDT+LTE宽窄带融合通信系统应用发表时间：2018-09-04T09:43:30.753Z 来源：《防护工程》2018年第9期作者：夏明杰[导读] PDT的可覆盖面积更为广泛，并且还较大程度的降低了组网建设的成本开支。
本文将在结合以往实际经验的基础上，对此介绍了消防行业警用数字集群（PDT+LTE）通信系统的技术应用与发展情况。
夏明杰身份证号：3101091983XXXX50536 上海 200000 摘要：伴随着大数据时代与移动互联网的飞快发展，各行业领域之间随之所带来的风险及矛盾也交织并存，所以说公共安全形势变得更为严峻复杂，可见，大力发展科技技术产业迫在眉睫，而作为重要系统支撑和保障手段的应急通信系统将面临更多的挑战。
对此，我国公安部于2008年就牵头制定了具有自主知识产权的PDT标准。
2012年，PDT标准制定完成并颁布。
相较于最初的TETRA集群通信标准而言，PDT的可覆盖面积更为广泛，并且还较大程度的降低了组网建设的成本开支。
本文将在结合以往实际经验的基础上，对此介绍了消防行业警用数字集群（PDT+LTE）通信系统的技术应用与发展情况。
关键词：PDT+LTE；宽窄融合；通信系统；应用；发展 1引言PDT是具有我国自主知识产权的警用数字集群通信系统，在功能方面和模拟集群系统相比具有众多优势，但由于窄带通信技术限制，PDT系统无法满足可视化指挥调度需求。
因此，PDT未来的发展必须考虑与具有高速数据传输功能的宽带技术相融合，警用数字集群（PDT+LTE）通信系统已成为上海市消防灭火救援无线指挥调度系统应用的趋势。
2专网无线通信行业的标准和发展趋势随着目前无线通信技术的发展，宽窄带网络的融合，以及所涉及市场领域和公专网等问题也蛮得越来越多了，现阶段，宽窄融合、公专结合、全融合、智慧融合成为了关注的重点问题。
对于专网而言，网络最核心的价值就是关键语音，而稳定的数字集群网络将是其不可或缺的重要部分。
便携式宽窄带融合卫星通信终端在应急通信的应用及实践文|谌德军 孙志昆 姚怡 崔熠 张京平中国卫通集团股份有限公司摘要：便携式Ka卫星通信终端凭借高速、便携等优势在应急通信领域广泛应用，提供前突救援队伍、前线指挥部与后方指挥中心三级应急指挥通信系统互联互通。
然而便携式Ka卫星通信终端在极端恶劣天气、主站波束变更或设备工作异常等情况下，会出现宽带卫星网络中断现象，导致前突救援队伍、前线指挥部与后方指挥中心的现场多媒体数据和指挥调度信息无法有效传递。
针对上述问题，中国卫通依托我国自主可控中星16号高通量卫星和天通卫星通信系统的深度融合，开展了基于便携式宽窄带融合卫星通信终端的应用与实践，以用户对轻型便携、融合通信、灵活部署的融合终端设备的实际需求为导向，形成支撑应急救援现场“宽带优先,语音保底”通信的新能力，满足未来全域覆盖、全时通信的要求。
关键词：Ka卫星通信终端；应急通信；高通量；宽窄带融合；语音保底一、前言如何在地震、洪涝等自然灾害和偏远地区等重大安全事故救援现场、道路和地面通信基础设施损毁或缺少的条件下，快速建立前突救援队伍、前线指挥部和后方指挥中心三级应急指挥体系的通信链路，保障前突救援队伍多媒体数据的实时回传和前指、后指决策信息的及时下达，是我国现阶段应急通信保障体系建设面临的重要难题。
卫星通信具有通信范围广、不受地域影响等优势，是实现应急救援通信畅通的重要技术手段，尤其是基于高通量卫星的便携式Ka卫星通信终端重量轻、传输速率高，在应急通信领域广泛应用。
但受极端恶劣天气、主站波束变更或设备工作异常等条件的限制，便携式Ka卫星通信终端会出现无法接入宽带卫星通信网络的现象，往往因为应急现场终端设备的限制，导致应急前突救援队伍无法与外界取得有效沟通，救援现状无法有效反馈给指挥中心，从而使得应急救援效率低下。
为满足应急救援现场“宽带优先,语音保底”通信的业务要求，中国卫通集团股份有限公司（以下简称中国卫通）针对应急救援场景便携式Ka 卫星通信终端极端条件下的应用进行深度挖掘分析。
张语涵河南洛阳消防救援支队消防无线通信是消防救援人员从事指挥调度、灭火救援、抢险救灾和处置突发事件保障任务顺利完成的必要通信手段。
洛阳消防支队在有限的基站信号范围内，在救援现场采取了宽窄带融合通信方式，有效地保障了灾害事故现场的通信畅通。
随着城市化进程不断加快，消防接警出动的次数越来越多，对灾害现场通信保障需求不断。
消防无线通信没有建成一张网，将会导致火场通信不畅、通信混乱等问题。
为了解决救援现场无线通信畅通问题，文章通过总结消防无线通信网常用组网模式，分析消防无线通信网难以成形的原因，提出了将宽窄带融合通信应用到消防应急救援中，打通救灾现场的最后一公里通信障碍。
无线通信组网模式消防无线通信网由三级网组成：消防一级网（城市消防管区覆盖网）主要用于保障城市消防通信指挥中心与所属消防大队、消防站固定电台和车载电台之间的通信联络。
各级消防指挥人员的少量手持电台在通信中心区域范围内也可加入该网，在使用车载电台的条件下，一级网的通信覆盖区通常不应小于城市消防管区地理面积的80%。
消防一级网要求无线信号传播距离远，覆盖面广。
消防二级网（火场指挥网）适用于保障灭火作战中火场范围内各级消防指挥员手持电台之间的通信联络。
与企事业单位专职消防队、抢险急修队等协作单位的火场协同通信也可在该网中实施。
消防二级网要求无线电台要有较高兼容性，信号传播距离适中，信道数量适中。
消防三级网（消防战斗网）主要用于火场各参战消防中队内部，中队前后方指挥员之间、指挥员与战斗班班长之间、班长与水枪手及战斗车驾驶员之间，以及特勤抢险班战斗员之间的通信联络。
消防三级网对信号传播距离要求不高，但要求电台数量多、信道数量多、信号穿透能力强。
消防无线通信网难以成形的原因分析1.无线通信设备昂贵常规通信系统由基地台、中继台和移动台等组成。
集群通信系统主要由基站、移动台、调度台和控制中心组成。
满足消防一级网建设需求，就需要各种设备在数量上堆叠，其建设成本在百万元至千万元不等。
科技成果——PDT/TD-LTE多模集群通信终端技术开发单位公安部第一研究所适用范围公共安全、应急通信、政府政务、交通运输等。
成果简介该项目设计开发了一款PDT/TD-LTE多模车载型集群通信终端，研制完成符合警用数字集群（PDT）标准的PDT通信机，集成支持TD-LTE数据通信的控制面板，在同一操作控制界面上实现以数据应用和图像传输为主的宽带通信业务和以语音通信为主的窄带集群通信功能，实现了具备PDT/TD-LTE两种通信模式的宽窄带融合业务通信机平台。
集成北斗/GPS双模卫星定位模块支持定位应用，采用安全加密技术保证宽窄带语音及数据的安全传输。
多模终端的PDT电台达到《警用数字集群（PDT）通信系统总体技术规范》中车载台设备的技术指标要求，实现了《警用数字集群（PDT）通信系统-总体技术规范》中要求的集群通信功能。
主要技术指标多模终端宽带控制面板通过TD-LTE数据模块可接入符合3GPPTD-LTE标准的TD-LTE宽带无线网络，提供IP无线数据传输通道。
多模终端内置摄像头，实现视频传输可视通信功能，在TD-LTE模式下视频传输达到D1分辨率。
宽窄带融合模式支持基于窄带语音、宽带视频的视频组呼；PDT通信机支持鉴权、端到端加密，符合《警用数字集群（PDT）通信系统-安全规范》的要求，宽带无线接入安全加密方案符合《公安信息移动接入及应用系统建设技术指导书》要求；宽带和窄带部分均支持北斗/GPS卫星定位功能，PDT模式支持通过控制信道或数据信道上传定位信息，宽带模式支持应用软件使用定位信息完成相关功能。
效益分析公安专网无线通信目前处在一个变革的时期。
警用数字集群（PDT）通信系统系列标准经过多年的标准制定与产品研发，目前已开启了规模化商用。
而宽带无线专网方面，利用LTE宽带技术发展宽带专网成为趋势，宽带无线专网在加速标准制定、制定频率规划、进行相关产品研发和小规模的试用。
无线专网通信将走向宽窄带融合发展的阶段。
2.新疆维吾尔自摘要：简要介绍了当前公安机关在处置各种应急事件情况下，主要应用的宽窄带通信技术和装备，包括警用数字集群通信 系统（PDT)、宽带通信系统、窄带自组网通信系统和宽带自组网通信系统等。
结合各类应急事件的发生环境和不 同处置方式，重点分析了上述技术和装备在现场的综合应用，同时，也提出了部分有待解决的问题。
关键词：宽窄纖信系统应急组网P D T信補自组网窄带自组网一、護随着我国社会进步和经济快速发展，人民群众对于公 共安全的要求曰益提高，公安机关不仅需要完成曰常警务工 作，还需要处置各种应急事件，包括反恐处突、抢险救灾' 重大安保等任务。
公安机关处置各种应急事件的行动中，保 障现场通信畅通对于事件处置具有至关重要的作用。
不同应急事件发生环境、处置方式的差异对于现场通 信应急组网提出了不同的要求。
特别是处置发生在复杂恶劣 的自然环境、高大建筑物内部、基础设拖大范围损毁等清况 下，对于公安通信应急组网所采用的技术和装备要求更加苛 刻，应具备携行方便、操作^单、快速组网、兼容互通等基 本要求。
目前公安行业在应急通信组网情况下，主要有便携式 的窄带通信、宽带通信、窄带自组网和宽带自组网等几种主 要的技术和装备可以应用并起到良好效果。
二、多种宽窄带通信技术和自组网技术当前，公安行业无线通信使用频段主要由340兆频段、350兆频段专用频率资源和1.4G频段、公用频段等可用频率 资源。
樹言号带宽划分，鉢可以分为窄带通信狱和宽带通儲术两大类。
(—)窄带通信技术及便携式装备随着公安行业无线集群通信技术数字化演进步伐的加 快和相关行业政策的引导，我国各地公安机关正在大规模建 设警用数字集群（PDT)通信系统和终端。
警用数字集群 (PDT)通信技术标准是公安部制定的拥有自主知识产权的 数字集群标准，主要特点是大区制、可系统互联和统一网 管、安全加密、使用国产声码器等。
PDT标准采用TDMA双时隙技术，12.5kHz信道间隔、4FSK调制、数据传输速率为9.6Kb/s。
每个TDMA帧长为 60ms,由两个30ms的时隙组成，通常一个呼叫使用时隙彼宽雜融1而另一个呼叫使用时隙2。
呼叫由_系列时隙组成。
使用 基站的系统，移动台应与该基站的时隙同步。
语音、数据与 控制信令使用的突发为264比特。
PDT系统及终端的大规模使用，使得PDT手持台成为_线公安干警主要的通信装备。
同时，PDT系统具有的业务功 能也在日常工作中广泛应用，广大干警可熟练操作终端和使 用名类功能。
有鉴于此，各类厂商多是应用PDT技术开发便 携式窄带通信系统，即便携式PDT基站。
此类装备不仅具有 PDT集群功能，还多兼容数字常规或模拟常规等工作模式，支持PDT手特台入网工作。
在应急处置现场，可以通过便携 方式，快速进入现场，建立PDT网络，支持手持台人网。
相 比于宽带技术，由于其在工作频段'发射功率、功耗、对既 有设备的兼容性等方面存在的优势，可以为应急现场提供广 覆盖的以语音通信为主，兼有短消息和定位信息等功能的应 急组网系统。
(二）宽带通信技术及便携式装备为更好的支持数据业务的应用，公安行业也逐步尝试使 用宽带通信技术及装备。
当前，tl«熟的专业宽带通信技 术及装备基本以LTC技术为基础，增大上行传输能力，通过 提供集群功能或者加载具有行业使用特色的应用软件为行业 用户提供宽带通信服务。
LTE关键技术主要包括OFDM (正 交频分复用）技术、MIMO (多输入多输出）技术、链路自 适应、小区间干扰控制、多媒体广播业务、载波聚合技术、CoMP (多点协调传输技术）、Relay (中继j技术等。
部分厂商基于340兆频段开发的图传装备也通过不断的 技术演进具有了组网能力，支持多路视频多点图传。
根据国家无线频率管理规定，公安机关在处置应急事 件行动中可以使用1447 ~ 1467MHz频段的宽带通信装备，也可以使用340兆宽带图传装备。
在应急情况下，宽带通信 设备最主要的业务需求就是现场视频回传至各级指挥中心。
当前不同频段的宽带通信系统都具有一体化便携式装备，包 括通信基站和核心网设备，天馈系统和供电系统也进行了改 进，不仅支持车载使用，也可以齡噪设，甚至单兵背负使 用。
此类装备基本都能够支持多用户视频传输，能够兼容大 多数常见的相集设备入网工作，并且具备快速组网能力 以及网络管理能力，可以为用户提供稳定可靠的网络覆盖和 丰富的宽带应用，提升应急处置现场的信息化水平。
(三）自组网技术及便携式装备为应对曰益复杂的应急处置环境，除传统的宽带通信 技术和窄带通信技术外，还出现了窄带自组网和宽带自组网 通信技术及装备。
此类技术和装备将宽窄带技术分别与自组网技术结合，在保留了窄带通信信号覆盖范围广、宽带通信 数据传输能力强的特点之外，进一步突出了网络组织的移动 性和灵活性特点。
自组网技术简单说就是网络由多个移动基站或终端组 成，无网络中心，不依靠固定的基础设施，网络具有一定的 自主能力。
自组网具有网络拓扑结构动态变化、采用分布式 控制方式'具有自组织性、多跳通信等显著特点。
当前，有 多种技术应用到自组网装备的研发中，主要包括Ad hoc自组网技术、Mesh自组网技术、基于LTE技术的自组网、W FI自组网技术、Zigbee自组网技术等。
较为成熟的窄带自组网技术和装备，主要是利用 TDMA多时隙特点结合同播技术，将空余时隙作为跳接中继 资源完成多跳通信。
窄带自组网技术和装备的优势主要体现 在能够在较大范围内或终端节点之间距离较远的情况下，通 过多跳快速建立通信链路，并且支持现有手持台入网工作。
宽带自组网技术和装备种类很多，主要是利用不同自 组网技术，实现宽带业务的应用。
同时，装备使用的工作频 率以1.4G频段和340抓频段为主。
在使用时，需要使用专用 终端支撑系统全业务功能，也可以由普麟縦备采用无线WIFI方式或者有线方式接入网络节点。
但是，应注意到自组网技术也有自身的缺点，在快速 组网的过程中，建立的传输链路稳定性、噪声干扰、信道干 扰等因素制约了传输带宽，使得终端获得的实际传输带宽远 小于理论值。
一些应用Ad hoc技术、Mesh技术的自组网，还会出珊爐一个节点，传输带宽减半的情况。
为适应公安行业应急使用需求，宽带和窄带自组网装 备已经推出了多种便携形态，支持车载'单兵背负、机载等 不同的使用方式。
考虑到为应急处置现场提供更力咩富的通 信业务，各装备制造商进一步将自组网装备与宽带系统或窄 带系统融合，形成一体化装备。
该类型装备既可以作为网络 节点参与组网，又可以为节点本地提供宽带系统业务或窄带 系统业务，形成了融合组网模式，提高了网络整体提供业务 的能力和承载用户的能力。
三、多种技术在典型应急处置现场的应用面对应急现场环境的复杂性和未知性，参与处置的现 场指挥员需要将多种通信技术综合应用，发挥不同技术装备 的优势和特点，以期更好的应对应急组网的挑战。
下面结合 几种典型场景，分析说明不同装备的应用特点。
(-)城市高大建筑物内部应急处置廳随着城市建设快速发展，建筑群或单体超大型建筑几种越来越多，而公安行业通信专网无法覆盖到此类建筑物内 部。
这些建筑物内部结构复杂，对于无线通信信号的屏蔽和 遮挡作用十分明显。
在发生公共安全突发事件时，快速建立 能够可靠覆盖建筑物内部及事发热点的应急通信网，将现场 多源信息反馈到指挥中心 逼精准处置的前提条件。
图1建筑群及其剖面示意图在此类情况下，可由多个小组携带窄带自组网装备对 建筑物内部进行大范围搜索和探查，充分利用警员现有的手 持台。
在各小组搜索行进中，进行窄带自组网的架设，可以 快速形成建筑物内部的语音通信网，保障基础信息和情况摸 招闹搜集，确定事发地点。
语音通信的建立，可以为指挥员 部署行动，调动警力提供支撑。
进一步处置过程中，由具体 处置小组携带宽带自组网设备，建立处置热点和前线指挥中 心间的宽带链路，集中无线频率资源将现场视频实时传送至 揺中心。
前线指挥中心可以将麵应急通信网络接入周边 既有公安通信网络，建立与上级指挥中心和周边协同警力的 信息騰。
图2建筑物内宽、窄带自组网技术及装备应用(二}复杂下应触置现场公安机关在复杂地形环境下进行应急处置，需要综合 利用宽窄带技术、自组网技术各自的优势，建立稳定的应急 通信网，保障任务顺利完成。
复杂地形环境下，各任务小组间协同作战、任务小组 与指挥中心间的信息反馈受地形环境的影响容易出现通信不 畅或中断的情况，原有的通信基础碰很職挥作用。
单一 使用宽窄带集群系统和宽带通信系统组网，网络架构相对复 杂，对随时处于移动中的各任务小组支撑作用有限，而单一 使用自组网技术，也无法支撑大范围、多人员指挥调度，提 供的业务功能也不能满足使用需求。
针对上述问题，可以按 任务类型和业务需求配发不同技术的通信装备，建立多层次 的综合性网络。
(1 )负责大范围搜索、协同作战的小组主要使用窄带自 组网便携装备，为小组与指挥中心和小组间通信樹共保障。
窄带自组网装备便于携带，组网简单，单节点跳接距离远，小组 携带少•即可巨离通信。
在^^棵高■况下，通信距离还会成倍增加。
同时，窄带自组网装备能锻if共语音通信，可以满足各小组间协同通信要求，满足将前方情况 反懷给樹¥中_需求。
如果配合使^无人贼浮空平台，可 进一步减少^号盲区，鱗多图3小组间和小组与指挥中心间窄带自组网应用示意图(2)确定若干重点关注区域后，处置小组利用宽带自 组网的数据传输能力快速将前方视频传送至前线指挥员，供 指挥中心决策，进行指挥调度。
宽带自组网便携装备，突出 自身在慨组网、宽带视频传输等方面的體，担远 距离通信覆盖以及小组间语音通信等任务。
在此情况下，该 装备视频传输质量根据实际需求实时动态调节，在无线带宽 资源有限的情况下，避免过多接入其他终端及数据应用，优 障前方态势展示。
图4宽带自组网装备前线回传视频应用及环境示意图(3)在通过视频了解前方情况后，根据任务分布范 围、参与人员及单位情况，利用便携式装备，快速建设窄带 集群通信网络和宽带通信网络，以便建立可靠稳定的应急通 信网，支持多部门、多人员、大范围协同处置的需求。
窄带 集群通信系统可以扩大应急网的覆盖范围，在无线资源紧 张、参与人员快速集结等情况下，很好的利用警员配发的手 持台、车载台等设备’可靠保障处置过程中的语音通信，并 提供丰富的集群调度功能。
宽带通信系统可以在前线指挥、热点地区、人员装备集中区快速架设，为这些区域提供稳定 可靠的宽带数据应用，可以高效的汇集多源信息和数据，快 速处理，为态势研判提供数据支撑。
各通信基站间的链路可 以由地面宽带自组网、宽带卫星、浮空通信平台、微波散射 難供支撑〇彼宽雜融图5宽窄带通信系统综合应急组网示意图四、当前技术和装备在应急使用中存在的问题通过上述分析，以现有技术发展而来的适合应急组网应用的宽窄带通信技术、自组网技术以及便携式装备，可以为公安机关在处置应急事件过程中提供通信保障，在一定程度上解决了应急组网的难题。
