眶顶解剖特点
眶顶类似三角形
（１）由额骨的 眶板形成前方的 大部分 （２）蝶骨小翼 形成后方的三角 形眶尖
眶顶有几个特殊结构
1.泪腺窝：位于额骨颧突后方，宽大的平滑凹陷，泪腺位于其中。 2.滑车凹：位于内眦突附近，距眶缘4mm的圆形小凹，为上斜肌软骨性滑车附着处。 3.视神经孔：位于眶顶尖端，卵园形，视神经由此进入颅中窝。 4.眶上切迹：眶上缘由额骨形成，其内1/3与外2/3交界处，眶上血管和眶上神经由此通过。
眶底结构与临床
然而这部分也是眶底 中最脆弱的部位，极 易受外力的冲击，导 致突出结构消失，引 起眼球移位。同时， 该部位的眼眶结构不 易矫正，许多手术的 成败关键就在于此。
眶底结构与临床
1.眶下神经沟不要误诊为骨折 2.修复眶下壁骨折时易损伤眶下神经
眶外壁解剖特点
眶外侧壁由两块骨组成：
眶外侧壁呈三角形，由前向后向内倾斜，与正中矢状面成45度角。 ①颧骨的眶面形成其前1/3部分 ②蝶骨大翼形成其后2/3部分。
眶外壁解剖特点
眶外侧缘的下方为颧骨的额突，上方为额骨。 额骨在上部较突出，保护眼球，使来自上方的外伤不易损伤眼球。 眶外侧缘向后呈弯曲状，使视野扩大。眶外侧壁在前方隔开眶与颞窝，在后方隔开眶 与颅中窝和大脑颞叶。 外直肌在眶内走行中均与眶外侧壁接触，其上方为泪腺神经和泪腺动脉。
眶外壁解剖特点
眶外侧壁的前部有颧骨和额骨组成，较坚固，故单纯眶外侧壁前部 骨折发生率不高，往往由于颧骨骨折移位导致眶外侧壁骨折。 眶外侧壁后部由蝶骨大翼构成，较薄，也可发生爆裂性骨折。眶外 侧壁位于颅面中央最外侧，在颅颌面外伤时，眶外侧壁易受累骨折。
眼眶
内壁大致平行, 相距 2.5cm，长4.4～5cm 外壁互成直角,长4～ 4.5cm 从眶下缘的前缘到眶下 沟的后缘的距离是 2.5～3cm.
眼眶
眼眶由七块骨组成 额骨 颧骨 蝶骨 筛骨 泪骨
腭骨 上颌骨
眼眶骨性结构局部解剖与临床
• 眶顶 • 眶内壁 • 眶底 • 眶外壁 • 眼眶裂、管和孔 • 眼眶与鼻窦的关系

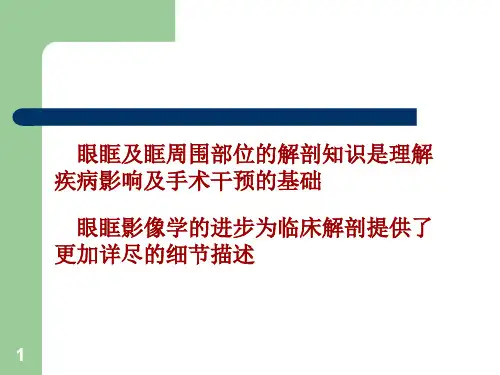

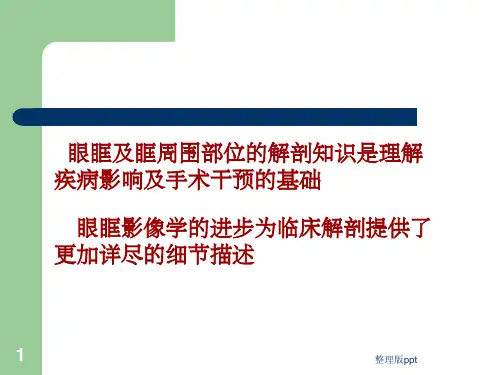

眼眶及眶周围部位的解剖知识是理解 疾病影响及手术干预的基础
眼眶影像学的进步为临床解剖提供了 更加详尽的细节描述
眼眶骨性组织解剖
视觉功能的主体-----眼球及视神经
眼眶内是由眼球、视神经及感觉神经、运动神经、 血管、分泌结构等结成的复合体 周围被鼻窦 、颅内组织、深部面组织所围绕
眼眶
眼眶为两个四棱锥状骨腔， 位于颅面正中垂直线两侧， 左右对称， 眶口向前向外， 眶尖向后 和颅腔相通． 眼眶分为上、下、内、外四壁 上壁、下壁又称眶顶和眶底。
眶下裂通过的血管神经有： ①第v颅神经上颌支； ②眶下动脉； ③颧神经； ④蝶腭神经节分支； ⑤至翼腭丛的眼下静脉分支。
视神经孔
由蝶骨小翼两根相连而成。 视神经管向后向内走行与矢状面成36 °角， 通过此管，眼眶与颅中窝交通。
视神经管呈漏斗状，前方开口为卵圆形，垂直径较大，其颅内的开口则上下较扁平。
眶内壁解剖特点
眶内侧壁的几个重要结构给修复带来一定困难： （1）内眦韧带 （2）泪道系统
内眦韧带
内眦韧带大部分附着于由上颌骨额突构成的前泪嵴上，小部分附着于由泪 骨组成的后泪嵴上，眶内侧壁骨折移位造成内眦韧带断裂移位，临床表现 为外伤性眶距增宽症。
泪道系统
由泪小点、泪小管、泪总管、位于前后泪嵴间泪囊窝内的泪囊和 骨道中的鼻泪管组成 眶内侧壁外伤骨折极易累及泪道系统，造成泪道阻塞、流泪，流脓。
眶上裂
通过眶上裂的血管神经有： ① 第Ⅲ、Ⅳ、Ⅵ颅神经； ② 泪腺神经、额神经及鼻睫神经； ③ 眼静脉； ④ 脑膜中动脉的回返支； ⑤ 睫状神经。
眶下裂
位于眶外侧壁和眶底之间，此 裂将眶外侧壁后2／3与眶底隔 开 上界为蝶骨大翼，下界在前方 为上颌骨，在后方为腭骨。 此裂起自视神经孔的下外方及 眶上裂内侧端附近，向前向外 行进，其前端距眶下缘约20mm 左右。 眶下裂在后方与翼腭窝相交通， 在前下方与颞下窝相连，后端 开口于圆孔内。
眶内壁解剖特点
额筛缝
相当于筛前、后孔的水平 是眶内壁减压的重要标志 标志筛窦顶部 手术前应行冠状CT，了解 筛骨水平板的位置、形态至关 重要
筛骨后缘
标志着眼眶内侧壁的中后 部交界
是修复眼眶的关键性标志
泪囊窝
由上颌骨额突、泪骨组成 卵圆形，前后界分别 为 泪前嵴、泪后嵴 上半部分与筛窦为邻，下 半部与中鼻道为邻
眶底解剖特点
眶底似三角形，由内向外稍向下倾斜，外侧的前部最低。 眶底由三块骨构成
①上颌骨的眶面，形成其中心区的大 部分。 ②颧骨的眶面，形成外侧前部。 ③腭骨的眶尖，组成后方的一个小三 角区。
眶下缘由上颌骨与颧骨构成，各占一半
SUCCESS
THANK YOU
2019/7/24
眶底解剖特点
眶底有眶下沟经过，此沟在眶下裂的下内侧向前行进，最后变成眶下管， 约在眶下缘下方4mm处开口，成为眶下孔，眶下神经和眶下动脉通过此孔。
眶顶结构与临床
泪腺区手术经皮切口不超过中内1/3处 眶上神经断裂后如可能尽量修复 内上方感觉神经较多，是神经鞘瘤多发区
眶顶结构与临床
内上方的手术操作易损伤滑车，发现滑车脱落要复位
眶内壁解剖特点
眶内侧壁大致成长方形 由四块骨构成：
①上颌骨额突，位于眶内侧壁前方。 ②泪骨，位于前下方。 ③筛骨纸板，构成眶内侧壁的中心部分。 ④蝶骨体的侧部，形成眶内侧壁的一小部分。
外侧开眶时用锯锯开前端，再用咬骨钳向外骨折较容易
眼眶裂、管和Biblioteka 的解剖特点在眼眶的四个壁之间，有许多裂、骨和孔，为血管及神经的通路。
1．眶上裂 2．眶下裂 3．视神经孔或视神经管
眶上裂
眶上裂外侧由额骨封闭，内侧较宽，位 置在视神经孔的下方，由此向外此裂逐 渐缩小，故此裂又被分为两部分， 外侧部分位于眶顶和眶外侧壁之间向前 方伸展，内侧部分在眶顶尖端及视神经 孔之间， 两部分形状不同，外侧较窄，内侧较宽。 眶上裂为眶顶和颅中窝之间的最大交通， 其尖端距额颧缝30-40mm。
视神经管内通过下列组织：
①视神经及其三层鞘膜； ②眼动脉； ③来自交感神经的分支。
眼眶与鼻窦的关系
眼眶周围被四个鼻窦所环绕，上有额窦，下有上颌窦，内有筛窦，后有蝶窦。 眼眶与鼻窦关系密切，眼眶外伤、骨折等大多发生于眼眶和鼻窦之间的眶壁， 导致眼眶内容物疝入或嵌顿到鼻窦内。
