单模光纤标准型光分路器SC-1X22X2

光分路器产品
概述：
光分路器是无源光传输网络中的重要器件，作为无源器件，光分路器将输入光信号通过熔融拉锥或PLC芯片分光等技术手段拓扑分光成多路光信号输出。

在无源光网络中，所有具有拓扑分光功能的产品都安装了光分路器，光分路器是XPON接入技术中ODN分光拓扑网络的基础功能器件。

1X16光分路器（Ф2尾纤）1X32光分路器（Ф2尾纤）
1X32光分路器1X4光分路器
型号编码规则：
VI ： 写为XXm ，其中XX 用于描述引出光纤的长度，单位为m ，如2m 表示长度为2米； VII ： 写为ΦXX ，其中XX 用于描述引出光纤的外径，单位为mm ，如Φ2表示光纤外径为2mm ； VIII ：用于描述光纤的模式，SM 表示单模，MM 表示多模，单模可省略不写。

举例说明：
光分路器 SPL-W （1×8）-FC/PC-1.5m-Ф2 表示1分8拉锥式光分路器，共引出9根1.5米长，直径Ф2的单模尾纤，尾纤连接头类型为FC/PC 。

外形尺寸图：
1X4、2X4、1X8、2X8分光器外形尺寸图（适用于Ф2、Ф3尾纤） 1X16、2X16、1X32、2X32分光器外形尺寸图
（适用于Ф2、Ф3尾纤）
1X4、1X8分光器外形尺寸图（适用于Ф0.9尾纤） 1X16、1X32分光器外形尺寸图（适用于Ф0.9尾纤）
技术指标：
注：不同尾纤直径分光器的封装尺寸参见外形尺寸图
订货指南：
以上仅为部分常用型号，可根据客户要求提供更多型号选择。

光分路器的定义及分类光分路器，也称为光耦合器或光分配器，是一种能够将光信号按一定比例分配到不同的输出端口的光学器件。

它可以将输入光信号分割成多个输出光信号，并且保持光信号的相位和功率不变。

光分路器在光纤通信、光纤传感、光学传输等领域有着广泛的应用。

根据工作原理和结构特点的不同，光分路器可以分为多种类型。

下面将分别介绍几种常见的光分路器。

1. 1xN光分路器：1xN光分路器是将一个输入端口的光信号分配到N个输出端口。

其中，1表示只有一个输入端口，N表示有N个输出端口。

1xN光分路器常用的类型有平面波导光分路器和球面波导光分路器。

2. 2x2光分路器：2x2光分路器是将一个输入端口的光信号分配到两个输出端口。

它可以实现光信号的分路和合路功能。

2x2光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。

3. 3dB光分路器：3dB光分路器是一种特殊的光分路器，它可以将输入光信号平均分配到两个输出端口，并且保持光信号的相位和功率不变。

3dB光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。

4. 光纤耦合式光分路器：光纤耦合式光分路器是利用光纤之间的耦合效应，实现光信号的分配和合并。

它具有结构简单、成本低廉、易于制造等优点，广泛应用于光通信系统中。

5. 波导式光分路器：波导式光分路器是利用光在波导中的传输特性，实现光信号的分配和合并。

它具有较高的耦合效率、较低的插入损耗和较小的尺寸等优点，适用于高速光通信和光纤传感等领域。

光分路器的选择应根据具体的应用需求和系统要求进行。

在选择光分路器时，需要考虑分路比例、插入损耗、回损、串扰、工作波长范围、工作温度范围等因素。

此外，还应根据光分路器的制造工艺、稳定性和可靠性等因素进行综合考虑。

总结一下，光分路器是一种能够将光信号按一定比例分配到不同输出端口的光学器件。

根据工作原理和结构特点的不同，光分路器可以分为不同类型，如1xN光分路器、2x2光分路器、3dB光分路器、光纤耦合式光分路器和波导式光分路器等。

光分路器1x2 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用1．CATV 数据网2．光通信系统3．光纤测试设备4．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x31.性能指标参数单位测试要求备注工作波长nm 1310 and 1550工作带宽nm ±40结构1X3插入损耗dB ≤6.50不均匀性dB ≤1.0最大偏振相关损耗dB ≤0.20热稳定性dB/℃≤0.004方向性dB ≥50运行温度℃-40 ~ +852.封装尺寸参数备注尾纤长度 1 米，或按客户要求尾纤类型900μm/2mm/3mm松套管接头形式FC/PC封装尺寸90×50×183. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用5．CATV 数据网6．光通信系统7．光纤测试设备8．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x4 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗 3．环境稳定性好4. 应用1. CATV 数据网2. 光通信系统3. 光纤测试设备4. 光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x81.性能指标2.封装尺寸3.特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4.应用9．CATV 数据网10．光通信系统11．光纤测试设备12．光纤到户(FTTH)，光纤到楼（FTTB）。

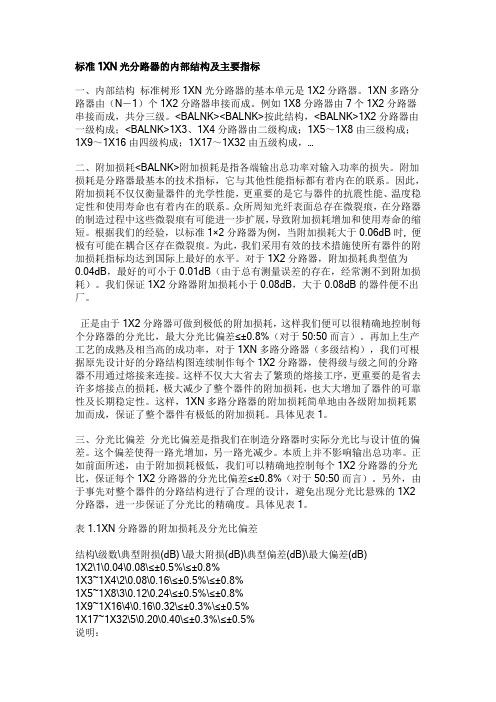

标准1XN光分路器的内部结构及主要指标一、内部结构标准树形1XN光分路器的基本单元是1X2分路器。

1XN多路分路器由（N－1）个1X2分路器串接而成。

例如1X8分路器由7个1X2分路器串接而成，共分三级。

<BALNK><BALNK>按此结构，<BALNK>1X2分路器由一级构成；<BALNK>1X3、1X4分路器由二级构成；1X5～1X8由三级构成；1X9～1X16由四级构成；1X17～1X32由五级构成，…二、附加损耗<BALNK>附加损耗是指各端输出总功率对输入功率的损失。

附加损耗是分路器最基本的技术指标，它与其他性能指标都有着内在的联系。

因此，附加损耗不仅仅衡量器件的光学性能，更重要的是它与器件的抗震性能、温度稳定性和使用寿命也有着内在的联系。

众所周知光纤表面总存在微裂痕，在分路器的制造过程中这些微裂痕有可能进一步扩展，导致附加损耗增加和使用寿命的缩短。

根据我们的经验，以标准1×2分路器为例，当附加损耗大于0.06dB时, 便极有可能在耦合区存在微裂痕。

为此，我们采用有效的技术措施使所有器件的附加损耗指标均达到国际上最好的水平。

对于1X2分路器，附加损耗典型值为0.04dB，最好的可小于0.01dB（由于总有测量误差的存在，经常测不到附加损耗）。

我们保证1X2分路器附加损耗小于0.08dB，大于0.08dB的器件便不出厂。

正是由于1X2分路器可做到极低的附加损耗，这样我们便可以很精确地控制每个分路器的分光比，最大分光比偏差≤±0.8%（对于50:50而言）。

再加上生产工艺的成熟及相当高的成功率，对于1XN多路分路器（多级结构），我们可根据原先设计好的分路结构图连续制作每个1X2分路器，使得级与级之间的分路器不用通过熔接来连接。

这样不仅大大省去了繁琐的熔接工序，更重要的是省去许多熔接点的损耗，极大减少了整个器件的附加损耗，也大大增加了器件的可靠性及长期稳定性。

光分路器，也被称为分光器，是光纤链路中重要的无源器件之一，具有多个输入端和多个输出端的光纤汇接器件。

在光纤CATV系统中，常用的光分路器有1×2、1×3以及由它们组成的1×N光分路器。

光分路器的内部结构主要包括熔融拉锥型和平面波导型两种。

熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成，平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。

这两种型式的分光原理类似，通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。

最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器的结构。

对于更多路数的分路器生产可以用多个二分路器组成。

以上信息仅供参考，建议咨询专业人士获取更多关于光分路器的内部结构的信息。

常用的分光器规格一、单模分光器单模分光器是一种将单一模式光信号分成多个信号的光学器件。

常见的单模分光器规格有1x2、1x4、1x8、1x16、1x32、1x64等。

其中的数字表示分光比，即输入光信号被分成的输出信号数量。

例如，1x2表示将一个输入的光信号分成两个输出信号。

单模分光器通常用于光通信系统中，用于光纤传输信号的分配和复用。

它具有低插入损耗、高耦合效率、稳定性好等特点，因此被广泛应用于光纤网络、光纤传感、光纤测试仪器等领域。

二、多模分光器多模分光器是一种将多模光信号分成多个信号的光学器件。

常见的多模分光器规格有1x2、1x4、1x8、1x16、1x32等。

与单模分光器类似，其中的数字表示分光比，即输入光信号被分成的输出信号数量。

多模分光器主要用于局域网、数据中心等场合，用于实现多个设备之间的光纤信号分配和复用。

它具有低插入损耗、低耦合效率、成本较低等特点。

三、双窗口分光器双窗口分光器是一种可以同时处理1310nm和1550nm两个波长的光学器件。

它可以将这两个波长的光信号分成多个输出信号，常见的规格有1x2、1x4、1x8等。

双窗口分光器常用于光纤传输系统中，用于同时传输不同波长的光信号。

它具有低插入损耗、高耦合效率、稳定性好等特点。

四、三波长分光器三波长分光器是一种可以同时处理1310nm、1490nm和1550nm 三个波长的光学器件。

它可以将这三个波长的光信号分成多个输出信号，常见的规格有1x2、1x4、1x8等。

三波长分光器主要用于光纤传输系统中，用于同时传输不同波长的光信号。

它具有低插入损耗、高耦合效率、稳定性好等特点。

五、树状分光器树状分光器是一种将一个输入光信号分成多个输出信号的光学器件。

它的规格通常用"N×M"来表示，其中N表示输入端口的数量，M 表示输出端口的数量。

常见的树状分光器规格有1x2、1x4、1x8、1x16、1x32等。

树状分光器通常用于光纤传输系统中，用于将一个输入的光信号分配给多个输出设备。

光分路器型号
光分路器（Optical Splitter）是一种用于将光信号分配到多个光纤的光学器件。

光分路器有不同的型号和规格，通常根据其分路比、工作波长、端口数量等因素来命名。

以下是一些常见的光分路器型号：
1.1x2光分路器：将一个输入光信号分为两个输出，典型的型号包括1x2、1:2等。

2.1x4光分路器：将一个输入光信号分为四个输出，典型的型号包括1x4、1:4等。

3.1x8光分路器：将一个输入光信号分为八个输出，典型的型号包括1x8、1:8等。

4.2x2光分路器：两个输入光信号分别分配到两个输出，典型的型号包括2x2、2:2等。

5.2x4光分路器：两个输入光信号分别分配到四个输出，典型的型号包括2x4、2:4等。

6.2x8光分路器：两个输入光信号分别分配到八个输出，典型的型号包括2x8、2:8等。

7.树状光分路器：具有更多输出端口的光分路器，如1x16、1x32、1x64等，或者2x16、
2x32等。

8.均分光分路器：将输入的光信号均匀分配到多个输出，如1xN、2xN等。

这些型号通常以"N"来表示输出的数量，例如1x8表示一个输入光信号被分为八个输出。

光分路器的选择取决于具体的应用需求，包括分路比、工作波长、插入损耗、回波损耗等性能指标。

在实际应用中，选择合适的光分路器型号是确保光网络正常运行的重要步骤。

光分路器光分路器:适用于将一根光纤信号分解为多路光信号输出光分路器的作用：①把一道主光源通过分路器把光分成1-N份的光路出去；②是把1-N 份的光路通过分路器合成为1束主光源回收！工作原理：在单模光纤传导光信号的时候，光的能量并不完全是集中在纤芯中传播，有少量是通过靠近纤芯的包层中传播的，也就是说，在两根光纤的纤芯足够靠近的话，在一根光纤中传输的光的模场就可以进入另外一根光纤，光信号在两根光纤中得到重新的分配技术实现：目前有两种类型光分路器可以满足分光的需要：一种是传统光无源器件厂家利用传统的拉锥耦合器工艺生产的熔融拉锥式光纤分路器（Fused Fiber Splitter），一种是基于光学集成技术生产的平面光波导分路器(PLC Splitter),这两种器件各有优点，用户可根据使用场合和需求的不同，合理选用这两种不同类型的分光器件，以下对两种器件作简单对比：总结1、两种器件的主要参数对比总结如下：这两种器件在性能价格方面各有优势，两种工艺技术也都在不断升级，不断克服各自的缺点。

拉锥式分路器正在解决一次性拉锥数量不多和均匀性不良等问题；光波导分路器也在降低成本方面作不懈努力，目前两种器件在1X8以上成本已相差无几，随着分路通道的增加平面波导型分路器价格更优。

2、如何选择器件如何选用这两种器件，关键要从使用场合和用户的需求方面考虑。

在一些体积和光波长不是很敏感的应用场合,特别是分路少的情况下，选用拉锥式光分路器比较实惠,如独立的数据传输选用1310nm拉锥式分路器，电视视频网络可选择1550nm的拉锥式分路器；在三网合一、FTTH等需要多个波长的光传输而且用户较多的场合下，应选用光波导分路器。

目前，国内多数公司进行FTTH试验网多采用拉锥式分路器，这是由于许多设计人员对PLC器件还不熟悉，国内也很少有公司生产这种器件。

日本和美国FTTH真正商业运行的市场几乎全部采用平面光波导分路器。

武汉普林电子有限责任公司和武汉新锐科光通信设备有限公司的产品都有1：N系列(最大1*64)和2、；N 系列( 最大2* 64)的全系列PLC和FBT产品。
