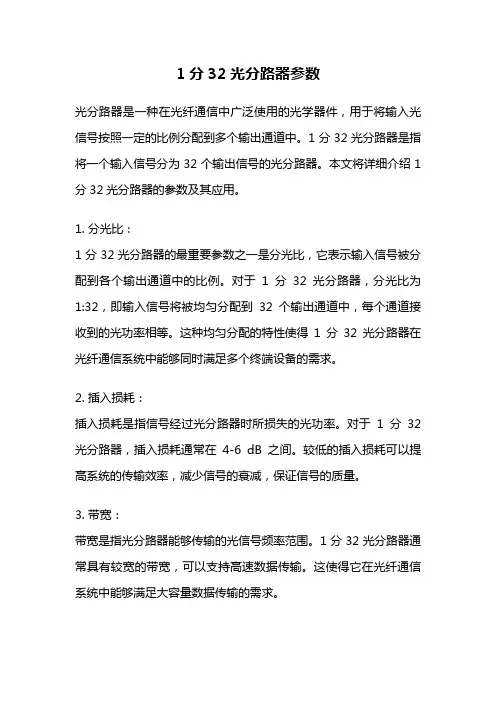

1分32光分路器参数光分路器是一种在光纤通信中广泛使用的光学器件,用于将输入光信号按照一定的比例分配到多个输出通道中。
1分32光分路器是指将一个输入信号分为32个输出信号的光分路器。
本文将详细介绍1分32光分路器的参数及其应用。
1. 分光比:1分32光分路器的最重要参数之一是分光比,它表示输入信号被分配到各个输出通道中的比例。
对于1分32光分路器,分光比为1:32,即输入信号将被均匀分配到32个输出通道中,每个通道接收到的光功率相等。
这种均匀分配的特性使得1分32光分路器在光纤通信系统中能够同时满足多个终端设备的需求。
2. 插入损耗:插入损耗是指信号经过光分路器时所损失的光功率。
对于1分32光分路器,插入损耗通常在4-6 dB之间。
较低的插入损耗可以提高系统的传输效率,减少信号的衰减,保证信号的质量。
3. 带宽:带宽是指光分路器能够传输的光信号频率范围。
1分32光分路器通常具有较宽的带宽,可以支持高速数据传输。
这使得它在光纤通信系统中能够满足大容量数据传输的需求。
4. 插入损耗均匀性:插入损耗均匀性是指在不同的输出通道中,光信号的损耗是否均匀。
对于1分32光分路器,插入损耗均匀性应尽可能接近于零,确保各个输出通道接收到的光功率相等。
这可以提高系统的稳定性和可靠性。
5. 串扰:串扰是指在不同的输出通道中,光信号之间的相互干扰。
1分32光分路器应具有较低的串扰,以减少信号的干扰和失真。
较低的串扰可以提高系统的传输性能,减少数据传输误码率。
6. 工作波长:工作波长是指光分路器能够处理的光信号波长范围。
1分32光分路器通常支持多个工作波长,适用于不同的光纤通信系统。
这使得它具有良好的兼容性和扩展性。
7. 环境适应性:1分32光分路器通常需要在不同的环境条件下工作,因此具有良好的环境适应性是必要的。
它应能够在不同的温度、湿度和气压等环境条件下正常运行,并保持稳定的性能。
1分32光分路器是一种在光纤通信系统中常用的光学器件,具有分光比、插入损耗、带宽、插入损耗均匀性、串扰、工作波长和环境适应性等参数。

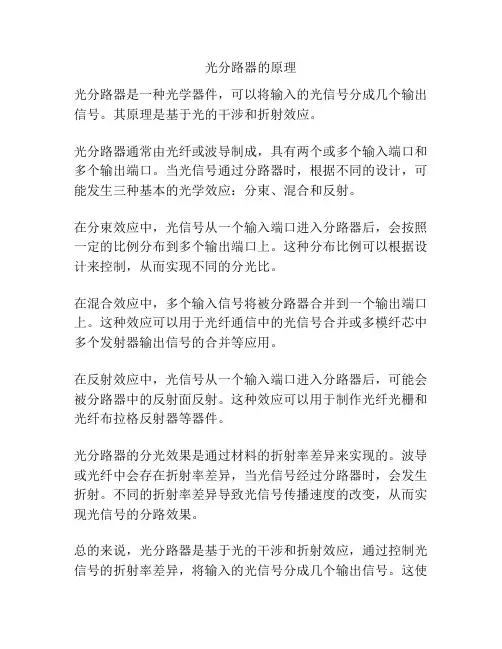

光分路器的原理
光分路器是一种光学器件,可以将输入的光信号分成几个输出信号。
其原理是基于光的干涉和折射效应。
光分路器通常由光纤或波导制成,具有两个或多个输入端口和多个输出端口。
当光信号通过分路器时,根据不同的设计,可能发生三种基本的光学效应:分束、混合和反射。
在分束效应中,光信号从一个输入端口进入分路器后,会按照一定的比例分布到多个输出端口上。
这种分布比例可以根据设计来控制,从而实现不同的分光比。
在混合效应中,多个输入信号将被分路器合并到一个输出端口上。
这种效应可以用于光纤通信中的光信号合并或多模纤芯中多个发射器输出信号的合并等应用。
在反射效应中,光信号从一个输入端口进入分路器后,可能会被分路器中的反射面反射。
这种效应可以用于制作光纤光栅和光纤布拉格反射器等器件。
光分路器的分光效果是通过材料的折射率差异来实现的。
波导或光纤中会存在折射率差异,当光信号经过分路器时,会发生折射。
不同的折射率差异导致光信号传播速度的改变,从而实现光信号的分路效果。
总的来说,光分路器是基于光的干涉和折射效应,通过控制光信号的折射率差异,将输入的光信号分成几个输出信号。
这使
得光分路器在光通信、光传感和光子学研究等领域具有重要的应用价值。

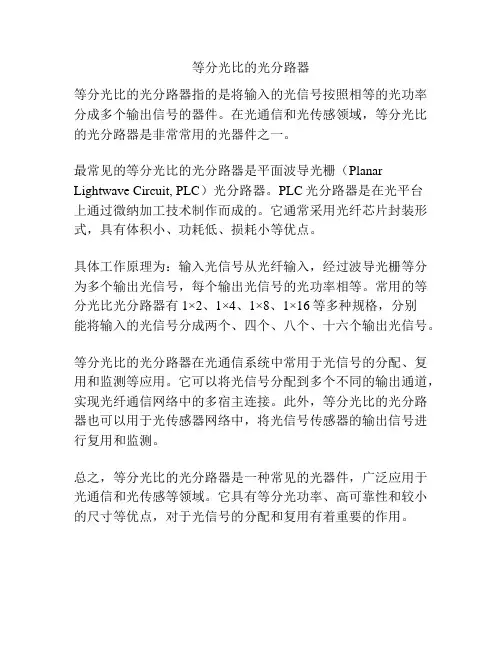

等分光比的光分路器
等分光比的光分路器指的是将输入的光信号按照相等的光功率分成多个输出信号的器件。
在光通信和光传感领域,等分光比的光分路器是非常常用的光器件之一。
最常见的等分光比的光分路器是平面波导光栅(Planar Lightwave Circuit, PLC)光分路器。
PLC光分路器是在光平台
上通过微纳加工技术制作而成的。
它通常采用光纤芯片封装形式,具有体积小、功耗低、损耗小等优点。
具体工作原理为:输入光信号从光纤输入,经过波导光栅等分为多个输出光信号,每个输出光信号的光功率相等。
常用的等分光比光分路器有1×2、1×4、1×8、1×16等多种规格,分别
能将输入的光信号分成两个、四个、八个、十六个输出光信号。
等分光比的光分路器在光通信系统中常用于光信号的分配、复用和监测等应用。
它可以将光信号分配到多个不同的输出通道,实现光纤通信网络中的多宿主连接。
此外,等分光比的光分路器也可以用于光传感器网络中,将光信号传感器的输出信号进行复用和监测。
总之,等分光比的光分路器是一种常见的光器件,广泛应用于光通信和光传感等领域。
它具有等分光功率、高可靠性和较小的尺寸等优点,对于光信号的分配和复用有着重要的作用。
涨姿势:认识光分路器什么是光分路器?光分路器也叫光分束器,是一种集成波导光功率分配装置,可以将一个输入光信号分路成二个或多个输出光信号。
光分路器是一种无源器件,内部没有电子器件也不需要电源供电,是无源光网络(如EPON、GPON、BPON、FTTx、FTTH等)的重要组成部分。
目前,光分路器的分光比一般为1:4、1:8、1:16和1:32。
在WDM系统中,解复用器的作用是将不同波长的光信号分到对应的波长通道;而光分路器则是将整个光信号分到多个通道进行传输。
光分路器以一定的分光比将一个输入光信号分成多个输出光信号。
例如,一个分光比为1:4的光分路器可以将一个光信号平均分成四份,然后在四个不同的通道内传输。
此外,光分路器还可以端接不同种类的连接器,其封装方式通常为盒式或不锈钢管式两种,盒式光分路器一般使用2mm或3mm外径的光缆,而不锈钢管式光分路器一般使用0.9mm外径的光缆。
光分路器的特点:使用单/多模光纤和保偏光纤多端口设计,光缆的长度和直径可定制有多个分光比,从1:99到50:50封装方式分为管式和盒式,有熔融拉锥型(FBT)光分路器和平面波导型(PLC)光分路器两种端接的连接器有PC、UPC和APC三种研磨方式可以端接FC、SC、ST、LC和MU连接器光分路器的种类根据光分路器的工作波长,光分路器可以分为单窗口光分路器和双窗口光分路器。
单窗口光分路器和双窗口光分路器在这里,窗口指的是工作波长。
单窗口光分路器只有一个工作波长,而双窗口光分路器有两个工作波长。
在双窗口光分路器中,如果使用的是多模光纤,那么其工作波长是850nm和1310nm,如果使用的是单模光纤,那么其工作波长是1310nm和1550nm。
根据光分路器制作工艺的不同,光分路器又可以分为熔融拉锥型(FBT)光分路器和平面波导型(PLC)光分路器。
熔融拉锥型(FBT)光分路器熔融拉锥型(FBT)光分路器使用传统的熔融拉锥工艺将两根(或两根以上)除去涂覆层的光纤以一定的方法靠扰,在高温加热下熔融,同时向两侧拉伸,最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度,可得到不同的分光比例。
光分路器的工作原理
光分路器是一种光学器件,用于将一束光分成两束或多束。
它的工作原理基于折射和反射。
在光分路器中,主要有三个部分:入射端口、出射端口和分光区域。
当光线从入射端口进入分光区域时,它们会遇到不同的介质界面。
这些界面会引起光线的折射和反射。
在分光区域内,光线会被分为两个或多个不同的方向。
这种分光是通过不同的光线折射角度来实现的。
通常情况下,光线会被分为两个主要的方向:反射方向和透射方向。
反射方向是指光线被反射回原来的介质中。
透射方向是指光线穿过分光区域,进入另一个介质中。
这些反射和透射的光线会分别引导到出射端口,从而实现光的分路。
为了实现不同的光分路效果,光分路器的结构和材料会进行设计和选择。
一种常见的光分路器结构是Y型分光器。
它通常由两个三层介质组成,其中一个介质具有较高的折射率,另一个介质具有较低的折射率。
当光线从入射端口进入Y型分光器时,它们会被分为两束,分别沿着两个分支传播。
这种分光效果是通过不同介质的折射率差异引起的。
总之,光分路器通过折射和反射的原理将一束光分为两束或多束。
它是光通信和光学仪器中常用的关键器件之一。
光分路器与同轴电缆传输系统一样,光网络系统也需要将光信号进行耦合、分支、分配,这就需要光分路器来实现.光分路器又称分光器,是光纤链路中最重要的无源器件之一,是具有多个输入端和多个输出端的光纤汇接器件,常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器.1.光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种,熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成;平面波导型是微光学元件型产品,采用光刻技术,在介质或半导体基板上形成光波导,实现分支分配功能。
这两种型式的分光原理类似,它们通过改变光纤间的消逝场相互耦合(耦合度,耦合长度)以及改变光纤纤半径来实现不同大小分支量,反之也可以将多路光信号合为一路信号叫做合成器.熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体,而且可以耐孚机械振动和温度变化等优点,目前成为市场的主流制造技术.熔融拉锥法就是将两根(或两根以上)除去涂覆层的光纤以一定的方法靠扰,在高温加热下熔融,同时向两侧拉伸,最终在加热区形成双锥体形式的特殊波导结构,通过控制光纤扭转的角度和拉伸的长度,可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内,这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致,在环境温度变化时热胀冷缩的程度就不一致,此种情况容易导致光分路器损坏,尤其把光分路放在野外的情况更甚,这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2.光分路器的常用技术指标(1) 插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数,其数学表达式为:Ai=-10lg Pouti/Pin ,其中Ai是指第i个输出口的插入损耗;Pouti是第i个输出端口的光功率;Pin是输入端的光功率值。

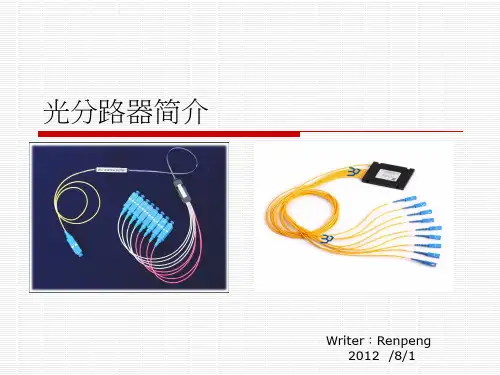

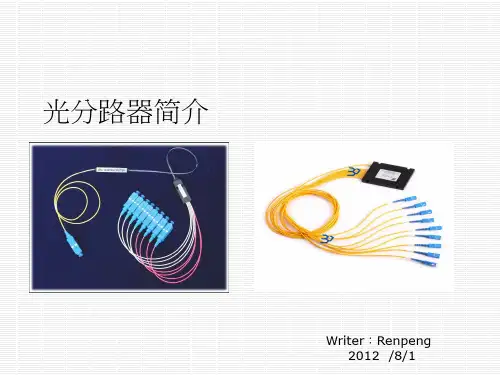

光分路器产品简介
1、产品描述
光分路器是FTTH 核心器件适用于无源光网络(EPON ,BPON ,GPON 等)中连接局端和终端设备并实现光信号的分路。
光分路器按照生产工艺可分为:熔融拉锥式光纤分路器(FBT )和平面波导型光分路器(PLC )。
熔融拉锥光纤分路器; 按封装方式可分为:盒式光分器器、祼纤型光分器、微型模块光分器、机箱式光分路器、带分支器型光分路器。
产品符合GR-1209-CORE 、GR-1221-CORE 、YD/T 2000.1-2009行业标准。
祼纤型光分器
盒式光分器
微型模块光分器
机箱式光分路器
托盘式光分路器
插拔式光分路器
带分支器型光分路
2、适用范围
◆光纤通信系统◆光纤到户
◆CATV ◆光源分配
◆无源光网络◆光纤测试设备
3、产品特点
◆工作波长宽◆长期稳定高
◆低损耗◆体积小
◆均匀性好◆低偏振敏感
4、光学性能指标(含连接器)
◆1xN均匀分光的光分路器光性能要求
◆2xN均匀分光的光分路器光性能要求
5、封装尺寸
◆盒式封装尺寸。
平面波导型光分路器1. 简介光分路器是一种光学器件,用于将入射的光信号按照一定比例分配到不同的输出通道中。
平面波导型光分路器是其中一种常见的设计。
平面波导型光分路器基于平面波导技术,利用其特殊的结构和材料特性,实现对光信号的有效控制和分配。
它广泛应用于光通信、传感、生物医学等领域。
2. 工作原理平面波导型光分路器是通过将入射的光信号引导到不同的波导通道中,实现对信号的分配。
2.1 波导结构平面波导型光分路器通常由三个部分组成:输入端口、输出端口和耦合区。
输入端口用于接收入射的光信号,输出端口用于输出被分配好的信号,而耦合区则起到将输入信号引导到不同通道的作用。
2.2 入射角度控制在平面波导型光分路器中,通过控制入射角度可以实现对不同通道之间的能量转移。
当入射角度发生变化时,光信号会在耦合区内发生衍射和干涉现象,从而实现对光信号的分配。
2.3 材料选择平面波导型光分路器的材料选择对其性能有着重要影响。
常见的材料包括硅、聚合物等。
硅基平面波导具有低损耗、高折射率差和良好的集成性能等优点,因此被广泛应用于光分路器的设计中。
3. 设计与制备3.1 设计流程平面波导型光分路器的设计通常包括以下几个步骤:1.确定分路器的功能需求,如通道数目、分配比例等。
2.根据功能需求选择合适的波导结构和材料。
3.利用模拟仿真软件进行电磁场模拟,优化波导结构参数。
4.根据优化结果进行样品制备。
3.2 制备技术平面波导型光分路器的制备通常采用微纳加工技术,主要包括以下几个步骤:1.基片准备:选择合适的基片材料,并进行清洗和表面处理。
2.光刻:利用光刻技术在基片上形成波导结构的图案。
3.沉积:利用化学气相沉积或物理气相沉积技术,在基片上沉积波导材料。
4.制备耦合区:通过光刻和蚀刻工艺,制备耦合区的结构。
5.表面处理:对制备好的样品进行表面处理,提高其性能。
4. 应用领域平面波导型光分路器在光通信、传感和生物医学等领域有着广泛的应用。
光分路器的定义及分类光分路器,也称为光耦合器或光分配器,是一种能够将光信号按一定比例分配到不同的输出端口的光学器件。
它可以将输入光信号分割成多个输出光信号,并且保持光信号的相位和功率不变。
光分路器在光纤通信、光纤传感、光学传输等领域有着广泛的应用。
根据工作原理和结构特点的不同,光分路器可以分为多种类型。
下面将分别介绍几种常见的光分路器。
1. 1xN光分路器:1xN光分路器是将一个输入端口的光信号分配到N个输出端口。
其中,1表示只有一个输入端口,N表示有N个输出端口。
1xN光分路器常用的类型有平面波导光分路器和球面波导光分路器。
2. 2x2光分路器:2x2光分路器是将一个输入端口的光信号分配到两个输出端口。
它可以实现光信号的分路和合路功能。
2x2光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。
3. 3dB光分路器:3dB光分路器是一种特殊的光分路器,它可以将输入光信号平均分配到两个输出端口,并且保持光信号的相位和功率不变。
3dB光分路器常用的类型有光纤耦合式光分路器和波导式光分路器。
4. 光纤耦合式光分路器:光纤耦合式光分路器是利用光纤之间的耦合效应,实现光信号的分配和合并。
它具有结构简单、成本低廉、易于制造等优点,广泛应用于光通信系统中。
5. 波导式光分路器:波导式光分路器是利用光在波导中的传输特性,实现光信号的分配和合并。
它具有较高的耦合效率、较低的插入损耗和较小的尺寸等优点,适用于高速光通信和光纤传感等领域。
光分路器的选择应根据具体的应用需求和系统要求进行。
在选择光分路器时,需要考虑分路比例、插入损耗、回损、串扰、工作波长范围、工作温度范围等因素。
此外,还应根据光分路器的制造工艺、稳定性和可靠性等因素进行综合考虑。
总结一下,光分路器是一种能够将光信号按一定比例分配到不同输出端口的光学器件。
根据工作原理和结构特点的不同,光分路器可以分为不同类型,如1xN光分路器、2x2光分路器、3dB光分路器、光纤耦合式光分路器和波导式光分路器等。
FTTH核心器件---光分路器的介绍
随着光纤通信的投资方向由通信干线,城域网,局域网,专用网等向FTTP、FTTH的方向发展。
FTTH的核心光器件--光分路器的需求也将不断扩大。
目前有两种类型光分路器可以满足分光的需要:一种是利用传统的拉锥耦合器工艺生产的熔融拉锥式光纤分路器(Fused Fiber Splitter),这种分路器价格比较低廉,可以生产不同分光比的分路器;一种是基于光学集成技术生产的平面光波导分路器(PLC Splitter),这种分路器对波长不敏感,体积很小,分光的均匀性好,但价格较贵。
这两种器件各有优点,用户可根据使用场合和需求的不同,合理选用这两种不同类型的分光器。
熔融拉锥型分路器分为单窗型和双窗型、三窗型三种。
熔融拉锥式光分路器分光比可依客户要求任选,分为单模光纤树形和星形光分路器。
PLC光分路器技术参数
熔融拉锥型光分路器技术参数
PLC光分路器
1分32路熔融拉锥光分路器
托盘式:
机架式:。
光分路器原理光分路器,也称为光耦合器,是一种能够将入射光束分割成多个输出光束的光学器件。
它在光通信系统、光传感器、光纤传感器等领域都有广泛的应用。
光分路器的原理主要基于光的波导特性和干涉现象。
光分路器通常由一个入射波导和多个出射波导组成。
入射波导和出射波导通过耦合区进行光的能量转移。
耦合区通常是一段距离较短的光波导,在这段波导中,入射波导和出射波导的模式场会有一定的重叠。
光分路器的工作原理可以通过光的干涉现象来解释。
当入射光束从入射波导进入耦合区时,它会被分割成多个不同的模式场。
这些模式场在耦合区内会发生干涉,形成明暗交替的干涉条纹。
根据干涉条纹的特点,我们可以将入射光束分成不同的输出光束。
光分路器的分路比是一个重要的参数,它表示了入射光束被分割成输出光束的强度比例。
分路比可以通过调整入射波导和出射波导之间的距离、宽度等参数来控制。
通常情况下,分路比可以达到非常高的精度,以满足不同应用的需求。
除了分路比,光分路器还有其他一些重要的性能指标。
其中一个是插入损耗,它表示了入射光束在经过光分路器时的能量损耗。
插入损耗越低,光分路器的效率越高。
另一个是均匀性,它表示了不同输出光束之间的强度差异。
均匀性越高,光分路器的输出光束越均匀。
光分路器的制备通常采用光刻技术和光刻胶材料。
通过精密的光刻工艺,可以实现波导的高度控制和模式场的精确调控。
同时,光刻胶材料的选择也对光分路器的性能有重要影响。
总的来说,光分路器是一种基于光的波导特性和干涉现象的光学器件。
它能够将入射光束分割成多个输出光束,广泛应用于光通信系统和光传感器等领域。
光分路器的原理是通过耦合区内的干涉现象实现的,其中分路比、插入损耗和均匀性是重要的性能指标。
光分路器的制备通常采用光刻技术和光刻胶材料,以实现波导的精确控制和模式场的调控。
通过不断的研究和改进,光分路器的性能将会得到进一步提升,为光学应用提供更多的可能性。
