光分路器技术规格书

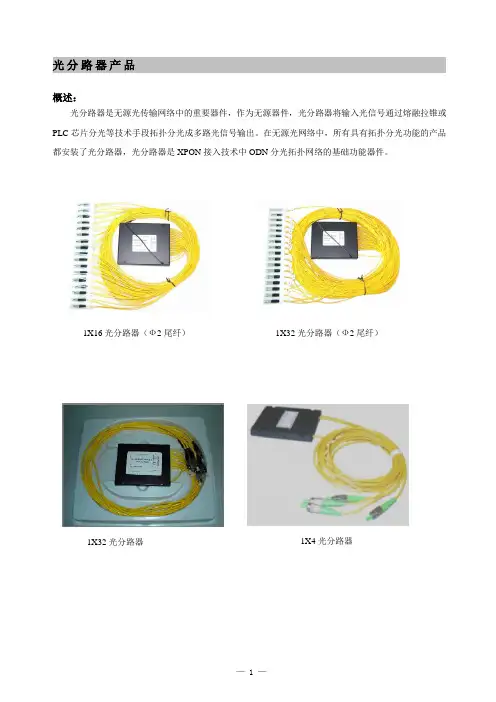

光分路器产品
概述：
光分路器是无源光传输网络中的重要器件，作为无源器件，光分路器将输入光信号通过熔融拉锥或PLC芯片分光等技术手段拓扑分光成多路光信号输出。

在无源光网络中，所有具有拓扑分光功能的产品都安装了光分路器，光分路器是XPON接入技术中ODN分光拓扑网络的基础功能器件。

1X16光分路器（Ф2尾纤）1X32光分路器（Ф2尾纤）
1X32光分路器1X4光分路器
型号编码规则：
VI ： 写为XXm ，其中XX 用于描述引出光纤的长度，单位为m ，如2m 表示长度为2米； VII ： 写为ΦXX ，其中XX 用于描述引出光纤的外径，单位为mm ，如Φ2表示光纤外径为2mm ； VIII ：用于描述光纤的模式，SM 表示单模，MM 表示多模，单模可省略不写。

举例说明：
光分路器 SPL-W （1×8）-FC/PC-1.5m-Ф2 表示1分8拉锥式光分路器，共引出9根1.5米长，直径Ф2的单模尾纤，尾纤连接头类型为FC/PC 。

外形尺寸图：
1X4、2X4、1X8、2X8分光器外形尺寸图（适用于Ф2、Ф3尾纤） 1X16、2X16、1X32、2X32分光器外形尺寸图
（适用于Ф2、Ф3尾纤）
1X4、1X8分光器外形尺寸图（适用于Ф0.9尾纤） 1X16、1X32分光器外形尺寸图（适用于Ф0.9尾纤）
技术指标：
注：不同尾纤直径分光器的封装尺寸参见外形尺寸图
订货指南：
以上仅为部分常用型号，可根据客户要求提供更多型号选择。

1.1产品技术要求
4.1.1分类
主要包括金属光分路器插片与塑料光分路器插片
产品型号有：1×4；1×8；1×16；1×32；1×64
4.1.2封装要求
封装材料: 金属或非金属;
将微型光分路器密封,牢固的固定在插片盒内,内置分光器不易脱落、晃动、连接头牢固。

4.1.3产品结构
(1) 1×4/1×8结构图
(2) 1×16
(3) 1×32
(4) 1×64
4.1.4装配要求
适配器
1、上联端口选用SC/UPC 塑料件颜色为绿色，下联端口选用SC/UPC塑料件颜色为蓝色，为保证装配后颜色一致性：选用同类型配件一定要使用无色差。

2、适配器技术参数应满足行业标准要求。

4.1.5光分路器
光分路器选用微型光分路器，光纤线长不超过500mm 。

4.1.6内部盘纤要求
光分路安装及盘纤要求，分路器须粘接牢固在盒体内壁上，光纤线缆弯曲半径不低于30MM.
4.1.7表面丝印要求
要求丝印清晰，无漏点、断线、无积墨。

4.1.8技术参数
1 X N PLC 分路器光学特性
2 X N PLC 分路器光学特性
.。

光分路器1x2 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用1．CATV 数据网2．光通信系统3．光纤测试设备4．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x31.性能指标参数单位测试要求备注工作波长nm 1310 and 1550工作带宽nm ±40结构1X3插入损耗dB ≤6.50不均匀性dB ≤1.0最大偏振相关损耗dB ≤0.20热稳定性dB/℃≤0.004方向性dB ≥50运行温度℃-40 ~ +852.封装尺寸参数备注尾纤长度 1 米，或按客户要求尾纤类型900μm/2mm/3mm松套管接头形式FC/PC封装尺寸90×50×183. 特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4. 应用5．CATV 数据网6．光通信系统7．光纤测试设备8．光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x4 1.性能指标2.封装尺寸3. 特性1．低附加损耗2．低波长相关损耗 3．环境稳定性好4. 应用1. CATV 数据网2. 光通信系统3. 光纤测试设备4. 光纤到户(FTTH)，光纤到楼（FTTB）光分路器1x81.性能指标2.封装尺寸3.特性1．低附加损耗2．低波长相关损耗3．环境稳定性好4.应用9．CATV 数据网10．光通信系统11．光纤测试设备12．光纤到户(FTTH)，光纤到楼（FTTB）。

上海叠冠（DG）EPON专用ODN 系列光分路器产品说明书1.概述 (3)EPON 基本网络结构 (3)EPON 中ODN 光分路器及放置位置 (3)2.ODN 系列PLC 光分路器产品 (6)19 英寸1U 机架式 (6)1x16 19 英寸1U 机架式PLC 光分路器 (6)1x32 19 英寸1U 机架式PLC 光分路器 (7)盒式 (8)1x16 盒式 PLC 光分路器 (8)1x32 盒式 PLC 光分路器 (9)19 英寸1U 机架式 (10)1x4 19 英寸机架式 FBT 光分路器 (10)1x8 19 英寸机架式 FBT 光分路器 (11)盒式 (12)1x4 盒式 FBT 光分路器 (12)4.备注 (13)5.各类器件插损温度变化表 (13)6.参考标准 (13)1.概述EPON 基本网络结构EPON 系统主要由中心局的光线路终端 (OLT) 、包含无源光器件的光分配网（ODN）、用户端的光网络单元(ONU) 以及网元管理系统 (EMS) 组成，采用点到多点的树型拓扑结构。

在下行方向采用广播方式，IP数据、语音、视频等多种业务由位于中心局的 OLT通过ODN中的无源光分路器分配到PON上的所有ONU单元。

在上行方向，来自各个ONU的多种业务信息互不干扰地通过无源光分路器耦合到同一根光纤，送到位于局端OLT接收端。

光纤分路器是无源光纤分支器，是一个连接光线路终端(OLT)和光网络单元(ONU)的无源设备，它的功能是分发下行数据并集中上行数据。

光分路器是纯无源器件，只负责数据的传输，对所传输的数据及业务不做任何处理。

EPON 中ODN 光分路器及放置位置光纤分路器作为FTTX ODN的重要组成部分，由于是纯无源器件，在连接OLT 与ONU设备时，具有业务完全透明传输，完全符合《接入网技术要求EPON系统互通性要求》的要求，是真正意义上的即插即用设备。

下图显示了一个FTTH 网络的基本组成部分。

光分路器箱技术规范书一．概述1.1本规范规定了光分路器箱的技术要求、检验规则及安装维护、标志、包装、运输和贮存的要求。

本规范依据中华人民共和国通信行业标准YD/T 2150-2010《通信光缆分纤箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。

随着标准的修订，设备厂商提供的产品应符合最新标准的要求。

结合****公司的实际情况，特制定本光分路器箱产品技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人将根据本技术规范书验收光分路器箱产品。

1.2投标方对本招标文件的每一条款必须做出明确答复(满足或不满足，除非有明确要求，否则不得做出其他应答或解释，不得使用部分满足字样)，如需填写具体技术数据和指标，请准确填写，如需提供附件，请随标书一同提供。

1.3本文件的解释权属于招标方，招标方保留进一步技术澄清的权利。

二.光分路器箱主要技术要求及指标本技术规范书涉及的光分路器箱有两种类型：一种是安装盒式光分路器的箱体，冷轧钢板材质，24芯和48芯；一种是安装插片式光分路器的箱体，冷轧钢板材质，2槽（分光比1:16）和4槽（分光比1:32）；安装方式为壁挂或抱杆安装；根据客户要求选用FC/SC适配器，报价应一致。

1.产品规格配置要求2基本要求2.1 环境条件2.1.1 外部环境条件光分路器箱在设计上应具备承受各种气候环境的能力，包括：雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辐射等。

2.1.1.1 温度工作温度范围：室内-25℃～+55℃室外-40℃～+60℃贮存温度范围：-40℃～+60℃运输温度范围：-45℃～+70℃2.1.1.2 相对湿度相对湿度要求：≤85%(+30˚C时) (室内型)、≤85%(+30˚C时) (室外型) 2.1.1.3 大气压力70kpa～106kpa2.1.1.4 太阳辐射强度总辐射强度1120×(1±10%)W/m22.2 外观与表面处理2.2.1 涂层颜色金属箱体表面涂层颜色使用PANTONE Cool Gray 6C色，涂层应符合GB/T 3181-1995中表2的要求。

GPX41-XH系列塑料光纤分线箱使用说明书宁波巨健通信设备有限公司一、概述本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。

二、整体布局及型号及配置表(如下图1)：GPX41-XH-16I整体布局图(图1)型号及配置表三、产品结构图(图2)GPX41-XH-16I 产品结构图(图2)四、结构特点：1、 箱体全封闭式结构，外形美观。

2、 箱体采用塑料材料，防潮、防水、防尘、抗腐蚀耐老化性能优越，防护等级达到IP54。

3、 具有光缆/皮线光缆固定、熔接、盘存、分光等功能。

4、 采用插片式光分路器，配置更灵活自由。

5、 光缆，尾纤，跳纤的进出线各自独立，互不干扰。

6、 插片式光分路器可翻转操作，施工、维护方便快捷。

7、 箱体安装方式可采用挂墙或抱杆安装方式。

五、技术条件： 1、环境要求工作温度： +5℃～+40℃ 相对湿度： ≤85%（+30℃） 大气压力：70KPa ～106Kpa箱门门锁密封条箱体光分插片光缆固定装置皮线光缆固定装置皮线光缆2、 主要技术指标插入损耗：≤0.2dB UPC 回波损耗：≥50dB APC 回波损耗：≥60dB 插拔耐久性寿命：＞1000次 3、 防雷技术指标箱体接地装置与箱体绝缘，绝缘电阻不小于1000M Ω/500V （直流电）； IR ≥1000M Ω/500V箱体接地装置与箱体之间耐电压不小于3000V （直流电）/min 不击穿，无飞 弧；U ≥3000V六、使用方法：1）将光缆穿过“防水接头”引入到箱体内并开剥，开剥长度1.5米左右，并固定在“光缆固定装置”上，光缆中的加强芯预留100mm ，固定在“光缆固定装置”上的“接地压板”下（如图3）。

光缆开剥固定图（图 3）2）将开剥后的光缆穿过光纤保护套管引入“熔纤盘”内，余长自由盘存在箱体内，并用电工胶布固定。

附件5 技术规范书中国电信2011年光分路器集中采购技术规范书日期：二〇一一年九月目录目录 (I)1 概述 (1)2 光分路器在ODN中的位置 (1)3 光分路器产品分类 (1)4 光分路器封装结构 (2)4.1 光分路器封装要求 (2)4.2 光分路器插头及适配器要求 (15)4.3 光分路器引出尾纤要求 (15)5 光分路器工作环境及使用寿命要求 (15)5.1 工作温度 (15)5.2 储藏温度 (15)5.3 工作气压 (15)5.4 工作湿度 (15)5.5 使用寿命 (15)6 光分路器材料要求 (15)7 光分路器功能及性能要求 (16)7.1 工作波长要求 (16)7.2 光学性能要求 (16)7.3环境性能要求 (18)7.4 机械性能要求 (19)7.5环境寿命要求 (20)7.6 裸器件高压高温高湿试验性能要求 (21)7.7 高功率传输性能要求 (21)8标识、包装、运输和贮存要求 (22)8.1 标识 (22)8.2 包装 (23)8.3 运输 (23)8.4 贮存 (23)1 概述本规范为中国电信集团公司（以下简称“中国电信”）用于PON网络的无源光分路器设备（以下简称“光分路器”）集中采购招标的技术规范书。

无源光分路器是PON网络中ODN网络的关键器件。

本次招标只针对基于PLC（平面光波导）技术的无源光分路器设备。

中国电信在任何时候保留和拥有对本规范书的解释权和修改权。

本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签定合同前，根据需要修改和补充本规范书，修改补充后的最终规范书将作为合同的附件。

未经中国电信书面许可，投标方不得以任何形式向第三方透露本规范书内容。

在本规范书中，对各条目的要求有下列表达方式：“必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现；“建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；“可以”：表示该条目属于可选。

光分路器第五部分：技术规范1. 概述1.1本文件为中国移动2012年光分路器集中采购的技术规范书。

本技术规范规定的光分路器为PLC型，适用于光纤接入网的光分配网（ODN）。

1.2 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。

1.3 投标方应对本文件的技术规范所提出的各项条款进行逐条答复、说明和解释，并写出具体技术数据和指标。

首先对实现或满足程度明确做出“满足并优于”、“满足”、“部分满足”、“不满足”等应答。

对于规范书中要求列举的条款，必须在点对点应答书中进行列举，不得简单答复“满足”等，否则视该条款的应答为“不满足”。

如果回答“部分满足”，需要详细说明哪些部分满足，哪些部分不满足，并说明原因。

请投标方特别注意：在答复中，凡采用“详见”、“参见”等方式说明的条款，应指明参见文档的具体章节或页码，同时必须在点对点应答书中注有适当的总结性文字，简洁、明了地回答相应的条款。

1.4技术规范书中指标暂空处应由投标方填入具体值。

如有异于技术规范书要求的地方应论述其理由。

1.5 本文件中未提出而厂商认为有必要说明的部分，以及更加合理的技术性能，厂商应在应标书中提供详细的资料和说明。

1.6投标方提供技术文件至少包括以下内容：(1) 设备产品的制造工艺方法及质量保证措施及产品的关键工序；(2) 设备产品各生产环节使用的原材料的来源及材料检测报告；(3) 设备产品的第三方检测报告及工厂内部验证测试报告；(4) 根据光分路器制成——PLC晶元切割、光纤阵列、耦合与一级封装、光分路器组装的环节，投标方按上述各环节提供主要的生产设备及检测仪器、仪表类型，具体填写下表。

(5) 投标方应明确是否具备晶元切割工艺的能力，提供使用的仪器仪表名称及月生产能力。

并提供各台仪表在生产车间的实物照片及采购仪表的发票复印件。

(6) 投标方应明确是否光纤阵列耦合的能力，并提供使用的仪器仪表、生产工位数量及月生产能力。

光分路器连接器技术规范H.2.10 The Cassette Splitter type shall be equipped with minimum of one (1) meter ruggedized pigtail with and without SC/UPC connector.盒式分路器应带至少1米耐用的尾纤（带或不带SC/UPC 连接器）H.2.11 The input of Micro-splitter type shall be equipped with minimum of one (1) meter tight buffered tube with and without SC/UPC connector.微型分路器的输出端应配1米紧的松套管，带或不带SC/UPC连接器。

H.2.12 The output of Micro-splitter type shall be single fibres. 。

微型分路器的输出端应是单纤。

H.2.13 The dimension of the Micro-splitter type shall be able to fit into the splice/splitter holder on the splice tray.微分路器的尺寸应能放进集纤盘上相应的分路器卡槽内。

H.2.14 Maximum dimension of the Cassette Splitter type shall be 130mm (W) x 160mm (H) x30mm (D).盒式光分路器的最大尺寸为130mm (宽) x 160mm (高) x 30mm (深)H.2.15 Maximum dimension of the Rack Mountable Splitter type shall be 2 Rack Unit (2U) and shall be able to fit into standard 19 inches ETSI rack system of Optical Distribution Frame. The dimension of Optical Distribution Frame as follow:机架式光分路器应为2个机架单元，能适配在19 英寸配线架ETSI机架上。
