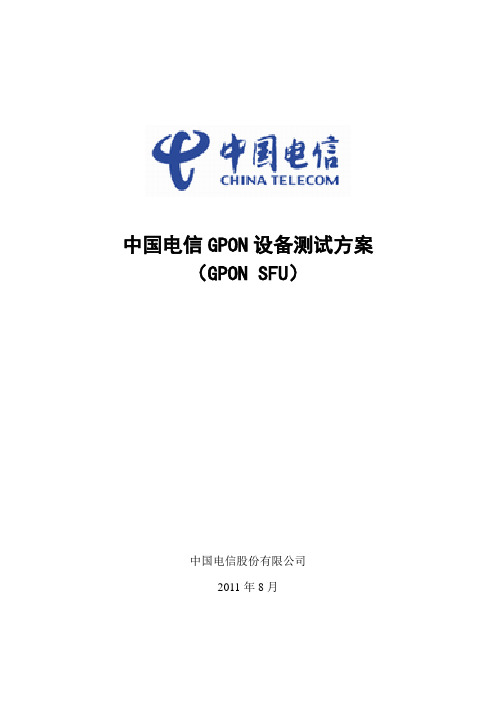

中国电信GPON设备测试方案（GPON SFU）中国电信股份有限公司2011年8月目录测试概况 (1)1概述 (1)1.1设备简介 (1)1.1.1OLT (1)1.1.2光网络终端单元 (2)1.2测试时间、地点及人员 (2)1.3测试环境和设备配置 (2)1.3.1测试仪表 (2)1.3.2被测设备版本 (3)1.3.3测试设备组网拓扑 (3)ONU设备测试(与异厂商OLT设备测试) (6)2PON接口测试 (6)2.1ONU光链路测量和诊断功能测试 (6)3PON基本功能测试 (7)3.1ONU的LOID认证功能测试 (7)3.1.1基于LOID的认证测试 (7)3.1.2基于LOID和密码的认证测试 (8)3.1.3ONU认证状态恢复的测试 (9)3.2FEC功能测试 (10)3.3D YNING G ASP功能测试 (11)3.4长发光ONU在OLT控制下关断发射机电源功能 (11)4ONU二层功能测试 (12)4.1ONU的VLAN功能测试 (12)4.2ONU的Q O S功能 (14)4.2.1ONU的上行业务流分类、标记和T-CONT到GEM port的映射 (14)4.2.2ONU上/下行端口（业务流）限速测试 (15)4.3ONU的UNI端口的流控功能 (16)5组播测试 (17)5.1组播功能验证 (17)5.1.1ONU的IGMP snooping功能 (17)5.1.2ONU的跨VLAN组播测试 (20)5.1.3ONU剥除组播VLAN功能测试 (21)5.2组播性能验证 (22)5.2.1ONU组播容量（Group Capacity）测试 (22)6ONU设备保护功能测试 (23)6.1光链路保护功能测试 (23)7单ONU的RFC2544性能 (25)8OMCI互通性测试 (25)8.1MIB RESET和MIB UPLOAD过程中的逻辑标识认证的测试 (25)8.2OLT对ONU能力集查询 (26)8.3ONU的性能统计 (27)8.4ONU的状态告警上报功能 (28)8.5ONU的远程重启 (29)8.6ONU的软件升级功能 (29)9ONU本地管理功能测试 (30)10ONU远程管理测试（仅针对1FE+1POTS SFU） (31)10.1语音业务功能测试 (31)10.1.1SIP协议测试 (31)10.1.2H.248协议测试 (33)10.2TR-069远程配置测试（仅针对1FE+1POTS SFU） (34)10.2.1业务远程配置测试 (34)10.2.2软件远程升级测试 (35)10.2.3注册认证测试 (36)10.3业务安全性测试（仅针对1FE+1POTS SFU） (38)10.3.1多连接数据隔离测试 (38)10.4恢复出厂设置测试（仅针对1FE+1POTS SFU） (39)10.4.1本地恢复出厂设置测试 (39)10.4.2远程恢复出厂设置测试 (40)测试概况1 概述本测试规范由中国电信股份有限公司上海研究院起草，主要参考《中国电信GPON设备技术要求V2.0》（中国电信〔2011〕382号文）编写而成。
![中国电信新[2010]110号关于有线通信设备安装工作量定额及基于EPON和FTTX工程建设补充定额](https://img.taocdn.com/s1/m/0f63ee8d680203d8ce2f248d.png)
附件5 技术规范书中国电信2011年光分路器集中采购技术规范书日期：二〇一一年九月目录目录 (I)1 概述 (1)2 光分路器在ODN中的位置 (1)3 光分路器产品分类 (1)4 光分路器封装结构 (2)4.1 光分路器封装要求 (2)4.2 光分路器插头及适配器要求 (15)4.3 光分路器引出尾纤要求 (15)5 光分路器工作环境及使用寿命要求 (15)5.1 工作温度 (15)5.2 储藏温度 (15)5.3 工作气压 (15)5.4 工作湿度 (15)5.5 使用寿命 (15)6 光分路器材料要求 (15)7 光分路器功能及性能要求 (16)7.1 工作波长要求 (16)7.2 光学性能要求 (16)7.3环境性能要求 (18)7.4 机械性能要求 (19)7.5环境寿命要求 (20)7.6 裸器件高压高温高湿试验性能要求 (21)7.7 高功率传输性能要求 (21)8标识、包装、运输和贮存要求 (22)8.1 标识 (22)8.2 包装 (23)8.3 运输 (23)8.4 贮存 (23)1 概述本规范为中国电信集团公司（以下简称“中国电信”）用于PON网络的无源光分路器设备（以下简称“光分路器”）集中采购招标的技术规范书。
无源光分路器是PON网络中ODN网络的关键器件。
本次招标只针对基于PLC（平面光波导）技术的无源光分路器设备。
中国电信在任何时候保留和拥有对本规范书的解释权和修改权。
本规范书只是针对中国电信近期宽带接入网建设的要求，中国电信有权在签定合同前，根据需要修改和补充本规范书，修改补充后的最终规范书将作为合同的附件。
未经中国电信书面许可，投标方不得以任何形式向第三方透露本规范书内容。
在本规范书中，对各条目的要求有下列表达方式：“必须”、“应”：表示现阶段网络建设的基本需要，该条目必须实现；“建议”：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；“可以”：表示该条目属于可选。

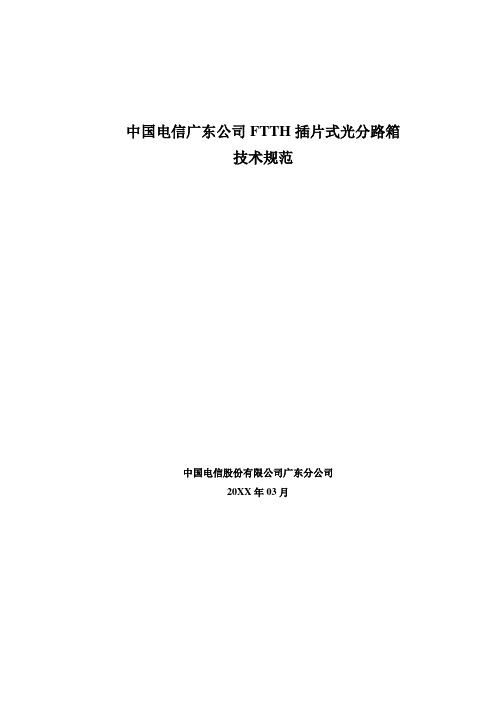

中国电信广东公司FTTH插片式光分路箱技术规范中国电信股份有限公司广东分公司20XX年03月目录1概述 (1)2引用标准 (1)3术语和定义 (3)4组成、分类及命名 (4)5光分路箱技术要求和指标 (5)6检验规则 (23)7标志、包装、运输和贮存 (24)1概述随着FTTH接入的全面铺开，光分路箱作为光分支点采用的一种重要配线设备，得到了越来越多的应用。
本技术规范为中国电信股份有限公司广东分公司（以下简称广东公司）进行光分路箱工程建设的技术要求。
本技术规范中所指的光分路箱主要应用在FTTH光缆工程，可满足室内（楼道）、室外安装环境，能方便光缆掏接，方便维护和资源管理。
本技术规范在继承《中国电信无源光分路器技术要求（暂行）》中的插片式光分路器的尺寸规格、安装、固定和维护要求的基础上，结合我省各地市地理环境、使用习惯及结合发达城市的使用情况，增加了箱体指标、光缆掏接、光纤固定和保护等相关功能，从建设方式、容量、安全、质量、经济、实用等方面进行要求。
为保证广东公司通信建设所用设备的质量确定“光分路箱技术规范”的相关技术要求。
本技术规范未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。
本技术规范未标明日期的中国国家标准、通信行业标准均使用最新版本。
广东公司在任何时候保留和拥有对本技术规范的解释权和修改权。
在本技术规范中，对各条目的要求有下列表达方式：“必须”、“应” ：表示现阶段网络建设的基本需要，该条目必须实现；“建议” ：表示将来网络、设备和技术发展的目标，一般情况下希望该条目实现，但在某些特定情况下可以忽略该条目；“可以” ：表示该条目属于可选。
2引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的更新版本。
凡是不注日期的引用文件，其更新版本适用于本标准。
光分路器第五部分：技术规范1. 概述1.1本文件为中国移动2012年光分路器集中采购的技术规范书。
本技术规范规定的光分路器为PLC型，适用于光纤接入网的光分配网（ODN）。
1.2 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。
1.3 投标方应对本文件的技术规范所提出的各项条款进行逐条答复、说明和解释，并写出具体技术数据和指标。
首先对实现或满足程度明确做出“满足并优于”、“满足”、“部分满足”、“不满足”等应答。
对于规范书中要求列举的条款，必须在点对点应答书中进行列举，不得简单答复“满足”等，否则视该条款的应答为“不满足”。
如果回答“部分满足”，需要详细说明哪些部分满足，哪些部分不满足，并说明原因。
请投标方特别注意：在答复中，凡采用“详见”、“参见”等方式说明的条款，应指明参见文档的具体章节或页码，同时必须在点对点应答书中注有适当的总结性文字，简洁、明了地回答相应的条款。
1.4技术规范书中指标暂空处应由投标方填入具体值。
如有异于技术规范书要求的地方应论述其理由。
1.5 本文件中未提出而厂商认为有必要说明的部分，以及更加合理的技术性能，厂商应在应标书中提供详细的资料和说明。
1.6投标方提供技术文件至少包括以下内容：(1) 设备产品的制造工艺方法及质量保证措施及产品的关键工序；(2) 设备产品各生产环节使用的原材料的来源及材料检测报告；(3) 设备产品的第三方检测报告及工厂内部验证测试报告；(4) 根据光分路器制成——PLC晶元切割、光纤阵列、耦合与一级封装、光分路器组装的环节，投标方按上述各环节提供主要的生产设备及检测仪器、仪表类型，具体填写下表。
(5) 投标方应明确是否具备晶元切割工艺的能力，提供使用的仪器仪表名称及月生产能力。
并提供各台仪表在生产车间的实物照片及采购仪表的发票复印件。
(6) 投标方应明确是否光纤阵列耦合的能力，并提供使用的仪器仪表、生产工位数量及月生产能力。

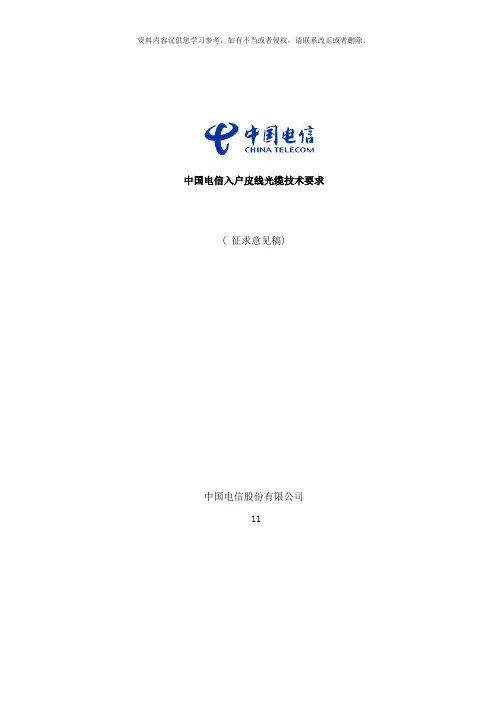

中国电信入户皮线光缆技术要求( 征求意见稿)中国电信股份有限公司11编制说明FTTH( 光纤到户) 是中国电信宽带接入网的发展方向。
以PON技术为代表的光接入技术逐步成熟, 中国电信已经开始规模开展光进铜退建设, 实施FTTx网络建设, 向FTTH演进。
ODN( 光分配网络) 是由光纤光缆、无源光器件和光配线产品组成光功率分配网, 是光接入网的基础, 对于光接入网的建设至关重要。
为了加强在应用上的引导、规范ODN网络关键器件的要求, 为光接入网建设打好物理基础, 集团公司网络发展部组织编制了中国电信ODN技术要求系列规范。
本规范属于中国电信ODN技术要求系列规范之一, 主要针对入户皮线光缆进行规范。
本规范适用于中国电信范围内皮线光缆技术规范和招标采购。
本规范由中国电信股份有限公司网络发展部组织制定。
目录1、概述....................................................... 错误!未定义书签。
1.1ODN的功能和结构 ............................................ 错误!未定义书签。
1.2范围........................................................ 错误!未定义书签。
2、普通皮线光缆............................................... 错误!未定义书签。
2.1光缆结构.................................................... 错误!未定义书签。
2.2光纤技术指标................................................ 错误!未定义书签。
2.3光缆技术指标................................................ 错误!未定义书签。
中国电信无源光分路器技术要求Technical Requirements for Passive Optical Splitterof China Telecom（暂行）中国电信集团公司 发布保密等级：公开发放目录目录 (I)前言 (II)中国电信无源光分路器技术要求 (1)1范围 (1)2规范性引用文件 (1)3缩略语 (1)4 ODN的结构和功能 (1)5无源光分路器产品分类 (2)6光分路器结构 (2)6.1 封装方式 (2)6.2 盘纤单元 (7)6.3 光分路器适配器要求 (7)6.4 光分路器引出尾纤要求 (8)7材料要求 (8)8光分路器主要光性能要求 (8)8.1 工作波长 (8)8.2 插入损耗与均匀性的定义 (8)8.3 回波损耗的定义 (8)8.4 方向性的定义 (9)8.5 均匀分光的光分路器主要指标要求 (9)9环境性能 (10)9.1 工作温度 (10)9.2 储藏温度 (10)9.3 工作气压 (10)9.4 工作湿度 (10)10标识、包装、运输和贮存 (10)10.1 标识 (10)10.2 包装 (11)10.3 运输 (12)10.4 贮存 (12)I前言本标准按照《中国电信技术标准编写指南》给出的规则起草。
本标准参考《YD/T 2000.1-2009 平面光波导集成光路器件》，并结合中国电信需求、国内外无源光分路器实际情况和国外运营商同类产品的技术规范编写制定。
本标准规定了中国电信无源光分路器技术要求。
本标准由中国电信集团公司提出并归口。
本标准起草单位：中国电信集团公司技术部本标准主要起草人：II中国电信无源光分路器技术要求1 范围本标准规定了无源光分路器的结构、材料、光电性能和环境性能技术要求以及标识、包装、运输及贮存等要求。
无源光分路器是PON网络中ODN网络的关键器件。
本标准适用于中国电信PON网络环境下的基于PLC（平面光波导）的无源光分路器设备（以下简称“光分路器”）。
2 规范性引用文件下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
YD/T 2000.1-2009 平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器GR-1209-CORE Generic Requirements for Passive Optical Components GR-1221-CORE Generic Reliability Assurance Requirements forPassive Optical Components3 缩略语下列缩略语适用于本标准：EPON Ethernet Passive Optical Network 以太网无源光网络FTTH Fiber To The Home 光纤到户GPON Gigabit Passive Optical Network 吉比特无源光网络ODN Optical Distribution Network 光分配网络OLT Optical Line Terminal 光线路终端设备ONU Optical Network Unit 光网络单元4 ODN的结构和功能光分配网ODN是光接入网的关键部分，是由光纤光缆、无源光器件和光配线产品组成光功率分配网。
其主要作用是为网络侧OLT和用户侧ONU提供光媒质传输通道。
中国电信无源光分路器技术要求 1图1 光接入网的参考模型按照OLT与ONU的连接方式，ODN可以是点到点的星形结构，也可以是点到多点的树形、总线形和环形无源光网络结构。
采用光功率均匀分配分路器的树形或星型ODN，是FTTx网络中最通常的结构。
5 无源光分路器产品分类用于PON网络的光分路器（Splitter）从规格来看，光分路器可表示为：M×N，M-表示输入光纤路数，N-表示输出光纤路数，在FTTx系统中，M可为1/2，N可为2/4/8/16/32/64/128等。
光分路器可以是均匀分光，也可以是不均匀分光；本规范重点规定均匀分光。
根据制作工艺，光分路器可分为熔融拉锥式光分路器（FBT Splitter）和平面光波导光分路器（PLC Splitter）两种类型，本规范从应用角度出发，建议主要采用PLC光分路器。
6 光分路器结构光分路器模块应经济高效、坚固且结构紧凑，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
6.1 封装方式本规范主要定义下列四种封装结构的光分路器，以适应不同的安装设施和安装环境。
6.1.1 盒式封装盒式封装光分路器直接出Φ2.0mm或Φ3.0mm尾纤端子，可用于桌面或托盘安装。
盒式封装光分路器外形、尺寸要求：1)1/2×2/4/8/16/32盒式光分路器盒体最大基本尺寸为150mm×110mm×19mm，偏差不超过0.3mm；2)1/2×64盒式光分路器盒体最大基本尺寸为150mm×110mm×29mm，偏差不超过0.3mm；3)1×128盒式光分路器盒体最大基本尺寸暂定为200mm×150mm×40mm，偏差不超过0.3mm；6.1.2 机架式封装机架式封装光分路器应提供光纤适配器，适合19英寸标准机架安装，要求为IEC标准19英寸1U机箱，机箱最大尺寸为483mm×43.5mm×200mm，偏差不超过0.3mm；6.1.3 微型封装2 中国电信无源光分路器技术要求微型封装光分路器分为松套管尾纤型、光纤带扇形尾纤型：1)松套管尾纤型：松套管尾纤型直接出Φ0.9mm尾纤端子，可用于接头盒、分线盒等内安装，其封装尺寸最大为60mm×12mm×6mm，偏差不超过0.3mm。
2)光纤带扇形尾纤型：光纤带扇形尾纤型输入为Φ0.9mm尾纤端子，输出为光纤带扇形尾纤，可以提供较大分路比，可用于接头盒、分线盒等内安装，其封装尺寸最大为80mm×20mm×6mm，偏差不超过0.3mm。
6.1.4 托盘式封装托盘式封装光分路器可分为适配器型和尾纤型两种，其中适配器型按照光交接箱类型可分为安装在普通定制光交内适配器型（普通光交适配器型）和安装在无跳接光交/分光分纤箱内适配器型（无跳接光交适配器型）。
1)适配器型：●普通光交适配器型托盘式光分路器：提供光纤适配器，适合安装在光交接箱等配线机柜或箱体普通光交适配器型光分路器外形、尺寸要求：✓1/2×2/4/8/16 分路器终端托盘占用1 个12 芯一体化托盘空间，托盘尺寸和结构示意图如图2所示：每个托盘可安装18个适配器，最大满足2×16分纤模式。
托盘高度25mm，为1个12芯熔配一体化托盘的高度。
分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。
图2 1/2×2/4/8/16分路器托盘✓1/2×32/64分路器终端托盘占用2个12 芯一体化托盘空间，1/2×32/64托盘尺寸和结构示意图如图3所示：中国电信无源光分路器技术要求 3分路器（满足1/2×32/64）托盘结构示意图：✧托盘可安装34个适配器，最大满足2×32分纤模式;✧托盘可安装66个LC适配器，最大满足2×64分纤模式;托盘高度50mm，为2个12芯熔配一体化托盘的高度。
分路器托盘盒体材料采用阻燃ABS、颜色为PANTONE 3405U，盖板材料采用阻燃ABS、颜色为PANTONE 427U。
图3 1/2×32分路器托盘●无跳接光交适配器型托盘式光分路器：提供光纤适配器，适合安装在无跳接光交接箱等配线机柜或箱体无跳接光交适配器型光分路器外形、尺寸要求如下：表1 无跳接光交适配器型光分路器外形尺寸4 中国电信无源光分路器技术要求中国电信无源光分路器技术要求5 图4 1∶4无跳接光交适配器型外形结构图图5 1∶4无跳接光交适配器型面板图1∶8无跳接光交适配器型图6 1∶8无跳接光交适配器型外形结构图图7 1∶8无跳接光交适配器型面板图✓1∶16无跳接光交适配器型图8 1∶16无跳接光交适配器型外形结构图图9 1∶16无跳接光交适配器型面板图✓1∶32无跳接光交适配器型6 中国电信无源光分路器技术要求中国电信无源光分路器技术要求7图10 1∶32无跳接光交适配器型外形结构图图11 1∶32无跳接光交适配器型面板图2) 尾纤型：托盘式尾纤型光分路器直接出Φ2.0mm 或Φ3.0mm 尾纤端子，适合安装在光交接箱等配线机柜或箱体，光分路器托盘占用1个12 芯一体化托盘空间，托盘尺寸要求同适配器型图2； 6.1.5 其他封装其他封装形式的光分路器不做明确要求，可根据各地实际需要定制，所有性能指标参照本规范执行。
6.2 盘纤单元盘纤单元应保证纤芯、尾纤无论处于何处弯曲，其曲率半径应不小于30mm ；保证盘绕的光纤、尾纤不受损伤。
其要求参见YD/T 778-2006的相关规定。
6.3 光分路器适配器要求对于机架式光分路器，适配器可根据需要选择SC 、FC 、LC 等类型，技术条件应分别符合YD/T 1272.3-2005（SC 型）、YD/T 1272.4-2007（FC-UPC 型、FC-APC 型）、YD/T 1272.1-2003（LC 型）等标准的相关规定。
端面以UPC 为主，APC 端面适配器主要在承载模拟CATV 信号时采用。
对于大分光比的光分路器建议逐步采用LC 接头，以减小设备体积，节省机房空间。
为便于识别光纤链路，应在每个光分路器的光纤输入、输出端口提供永久性端口标识。
6.4 光分路器引出尾纤要求盒式光分路器和托盘式尾纤型光分路器引出光纤一般采用2.0mm或3.0mm外护套软光纤，微型封装光分路器采用0.9mm外护套软光纤。
尾纤中的光纤应符合ITU-T G.652D标准要求，建议符合ITU-T G.657A2（B6）标准，若招标方有它种类的光纤使用要求时，也可为其它种类的光纤。
引出尾纤实际长度应可根据实际需求进行定制。
7 材料要求光分路器所有零件采用的材料应具有防腐功能，如该材料无防腐性能应做防腐处理；其物理、化学性能必须稳定，并与相关连接材料如光缆护套、尾纤护套相容。
为防止腐蚀和其他损害，这些材料还必须与其他设备中所常用的材料相容。
光分路器如有采用工程塑料，其燃烧性能应符合GB/T 5169.7-1985标准中试验A的要求。
