汽车电气设备构造与维修习题册项目一汽车电器设备认知单选题1、汽车电源系统包括蓄电池、（）、电压调节装置等。
(B)A 、起动机B 、发电机C 、电动刮水器D 、电动门窗2、小型乘用车的电气设备额定电压为（）V。
(A)A 、12B 、6C 、24D 、483、电动后视镜属于汽车电气的（）系统。
(B)A 、起动B 、电源C 、灯光信号D 、辅助电器4、用跨接线短路法，可用于检查（）。
(C)A 、用电设备的绝缘性能B 、线路有无短路现象C 、线路有无断路现象D 、B或C5、用数字式万用表测电压值时，黑表笔插入（）。
(C)A、V孔B、A孔C、COM孔D、MA孔多选题项目一汽车电器设备认知1、汽车电器设备的主要特点( ) （ABCD）A、直流电B、检查保险法C、并联连接D、单线制2、汽车电气系统常见故障诊断方法有( ) （ABCD）A、直观法B、试灯法C、短路法D、单线制3、现代电子技术在发动机上的应运有( )等形式。
（ABC）A、电控燃油喷射系统B、电控点火系统C、电控可变配气正时及升程系统D、涡轮增压装置4、下列设备属于用于用电装置的有( )。
（CD）A、发电机B、蓄电池C、前照灯D、起动机判断题项目一汽车电器设备认知1、指针式万用表一般用于检测普通电器及其线路，对于电子控制系统的元件及其线路的检测需使用高阻抗的万用表。
（）(对）2、用数字万用表进行直流电压测量时应将红色表笔插头插入COM孔，黑色表笔插头插入VΩ孔。
（）(错）3、用数字万用表检测在线电阻时，应关闭被测电路的电源，并使被测电路中的电容放完电，才能进行测量。
（）(对）4、数字万用表电容量程各挡可以测量电压。
（）(错）5、用数字万用表进行二极管测试，二极管反接时，显示超量程。
（）(对）6、汽车多功能电表可以测量汽车上一些特有的参数，如转速、闭合角、百分比、频率、压力、时间和温度等。
（）(对）7、开路是指电路中存在连续性遭到破坏的故障。
（）(错)8、短路是指电路中存在电流绕过部分负载的故障。
汽车空调第二节学习1.空调压缩机①可变排量压缩机（1）由来基于普通压缩机工作时会带走发动机一部分动力，如果发动机动力不足，则会控制压缩机停止工作，当发动机转速升高后，压缩机重新工作，这样车辆就会发生顿挫感，即可变排量压缩机为解决这一问题而采用的技术。
（2）工作原理解析：可变排量压缩机没有电磁离合器，依靠皮带轮带动主轴，主轴的转动带动斜盘转动，斜盘推动活塞做往返运动，完成吸气、压缩、排气行程。
如上图所示：当斜盘倾斜45度时，我们的活塞5位置为进气行程，当活塞左移，阀门打开，冷媒进入；如图所示：当斜盘转动，活塞右移，此时为压缩行程，将腔内的制冷剂压缩出去；可变排量没有电磁离合器；当不开空调时，压缩机皮带轮随发动机一同转动，此时电磁阀未通电，是开启的；冷媒进入腔内，由于高压腔和压缩机斜盘箱想通的，高压腔和斜盘箱内压力达到平衡，推动斜盘改变了角度，即成了90度；此时皮带带动斜盘运动，就只是旋转。
如图所示：此时电磁阀通电后阀体关闭；冷媒进入腔内，由于斜盘箱没有和高压箱相通了，斜盘箱内的压力将降低，此时斜盘的角度就倾斜为大约45度，开始进行工作状态；注意：改变斜盘与皮带轮的角度（夹角），就是电磁阀开度大小控制的，即改变了活塞的行程；卸压阀和低压腔是想通的；（3）压缩机结构如图所示：区分与普通斜盘压缩机有什么区别；（4）确定是可变排量压缩机？如图所示：可变斜盘压缩机通常压缩机后方有一个控制电磁阀，这是最主要的区别，第二判断看有无电磁离合器；但这个方法不一定准确，因为发展过程中有些汽车可变排量压缩机皮带轮也是带有电磁离合器的；（5）认识控制电磁阀如图所示：空调控制电磁阀的作用就是改变高、低压腔的压力差；②活塞式：活塞式压缩机与发动机运行相似，实现往复活塞式运动进行工作。
（6）可变排量压缩机原理再次学习如图所示：N280控制阀通过改变阀门的开度大小，即可以控制低、高压腔的压力改变，即控制活塞工作压缩的量；（7）依据电路图学习占空比控制解析：一个周期内高电压的时间和整个周期的时间的一个比例叫占空比；高电压的时间除以整个周期的时间就叫占空比；通常为一个供电和一个搭铁控制；注控制可以是正极，也可以是负极进行控制；示波器测量占空比信号最为准确；例如是负极进行控制，通过不断的控制搭铁的通断，将一个12V的电压拉低0V不断进行控制；就可以控制电磁阀的开度；方波信号；诊断：当信号电压正常时，不一定电磁阀坏；元件电阻为10欧为正常，可以进行通电测试判断元件好坏；（8）LIN总线在空调系统的运用解析：LIN总线就是一个主控模块，多个次模块，就是主人控制仆人这种控制方式；而次模块不能反馈，只能执行；（9）LIN总线波形分析解析：根据LIN总线通讯规则，一开始将有同步间隙区→同步域→保护识别符这一块是通讯规则，都是一样的；后面就是传输的不同数据包；万用表测得LIN总线电压：9V左右的电压值；（9）LIN线控制空调压力传感器解析：通过G805传感器→LIN总线→空调控制模块；（10）LIN网络示意图（空调系统运用）如图所示：空调风门调节电机；控制空调面板的供电、搭铁、LIN线分别与每一个伺服电机相连，当控制模块通过LIN线发出控制信号后，每个伺服电机都将收到控制信号，只不过看伺服电机是否识别进行处理；（11）压缩机启动条件第一：AC开关打开；第二：蓄电池电压介于9-18V之间；第三：发动机冷却液温度低于124度；第四：发动机转速大于600转；第五：发动机转速小于5500转；第六：空调高压侧压力在269-2929KPa之间；第七：节气门位置小于100%；第八：蒸发器温度要高于3度；第九：发动机控制模块没有检测到怠速不良；第十：环境温度高于1度；第十一：鼓风机电机运转；2.汽车空调冷凝器低压侧集液器：是安装在蒸发器至压缩机之间；吸收管路中的存在的液体；更换时注意事项：第一：制冷剂回路曾被打开且车辆使用寿命超过年限；第二：制冷剂变色；第三：空调压缩机内部损坏；第四：制冷剂回路因事故受损；第五:新件打开包装后必须在20分钟内接好管路；否则空气中水分进入即报废；解析：高压侧干燥瓶安装在冷凝器----膨胀阀之间；起到贮液、过滤、干燥三方面左右；如果有了2g以内的水分就报废了；3.膨胀阀解析：通过感温包感知蒸发器出口的温度；根据温度自动调节开口大小，只是微动调节；解析：通过控制模块进行控制开口大小；4.蒸发器注意：每到夏天需要更换空调滤芯器；否则可能导致排水管路堵塞，进而使副驾驶室积水；以及清洗蒸发器，可以采用免拆式清洗，洗总比不洗好；5.制冷回路润滑油解析：蒸发器占有20%润滑油，因为蒸发器温度低，流动性差；。

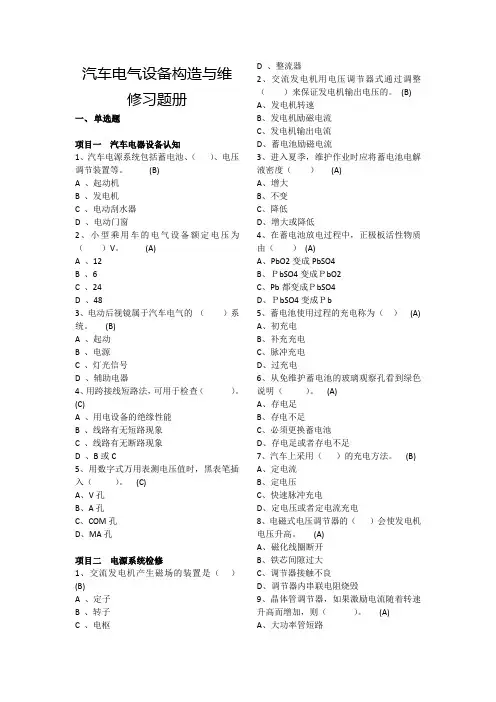

汽车电气设备构造与维修习题册一、单选题项目一汽车电器设备认知1、汽车电源系统包括蓄电池、（）、电压调节装置等。
(B)A 、起动机B 、发电机C 、电动刮水器D 、电动门窗2、小型乘用车的电气设备额定电压为（）V。
(A)A 、12B 、6C 、24D 、483、电动后视镜属于汽车电气的（）系统。
(B)A 、起动B 、电源C 、灯光信号D 、辅助电器4、用跨接线短路法，可用于检查（）。
(C)A 、用电设备的绝缘性能B 、线路有无短路现象C 、线路有无断路现象D 、B或C5、用数字式万用表测电压值时，黑表笔插入（）。
(C)A、V孔B、A孔C、COM孔D、MA孔项目二电源系统检修1、交流发电机产生磁场的装置是（）(B)A 、定子B 、转子C 、电枢D 、整流器2、交流发电机用电压调节器式通过调整（）来保证发电机输出电压的。
(B)A、发电机转速B、发电机励磁电流C、发电机输出电流D、蓄电池励磁电流3、进入夏季，维护作业时应将蓄电池电解液密度（）(A)A、增大B、不变C、降低D、增大或降低4、在蓄电池放电过程中，正极板活性物质由（）(A)A、PbO2变成PbSO4B、ＰbSO4变成ＰbO2C、Pb都变成ＰbSO4D、ＰbSO4变成Ｐb5、蓄电池使用过程的充电称为（）(A)A、初充电B、补充充电C、脉冲充电D、过充电6、从免维护蓄电池的玻璃观察孔看到绿色说明（）。
(A)A、存电足B、存电不足C、必须更换蓄电池D、存电足或者存电不足7、汽车上采用（）的充电方法。
(B)A、定电流B、定电压C、快速脉冲充电D、定电压或者定电流充电8、电磁式电压调节器的（）会使发电机电压升高。
(A)A、磁化线圈断开B、铁芯间隙过大C、调节器接触不良D、调节器内串联电阻烧毁9、晶体管调节器，如果激励电流随着转速升高而增加，则（）。
(A)A、大功率管短路B、小功率管，稳压管短路C、调节器是好的D、大功率管断路10、铅酸蓄电池额定容量与（）有关。
《汽车空调构造与维修》课件主编：曹永明机械工业出版社项目二：汽车空调制冷系统【项目描述】汽车空调制冷系统包括压缩机与电磁离合器、冷凝器、蒸发膨胀装置、储液干燥器（或集虑器）以及其他辅助元件等。
本项目主要介绍汽车空调制冷系统的各个组成部分的结构和原理以及拆装和检修方法。
【技能要点】会描述汽车空调制冷系统的工作原理，会拆装及检修汽车空调制冷系统压缩机、冷凝器、膨胀装置、储液干燥器与积累器及其他辅助元件等主要零部件。
【知识要点】知道汽车空调制冷系统的结构原理，认识汽车空调制冷系统中压缩机、冷凝器、膨胀阀与节流管、储液干燥器与积累器及其他辅助元件的结构，并理解其工作原理。
模块一制冷系统的组成与工作原理【模块目标】1）说明汽车空调制冷系统的结构组成。
2）会描述汽车空调制冷系统的工作原理。
一、汽车空调制冷系统的组成汽车空调制冷系统主要由空调压缩机、蒸发器、冷凝器、储液干燥器、视液窗、膨胀阀等部件组成，利用制冷剂的不断变态循环达到制冷效果。
模块一制冷系统的组成与工作原理图2-1制冷系统各组成部分的位置1-蒸发器 2-空调压缩机 3-储液干燥器 4-冷凝器二、汽车空调的制冷原理空调压缩机把低温低压气态制冷剂（冷媒）压缩成高温高压气态后进入冷凝器，使其能在冷凝器内将热量释放给车外的空气，失去热量的气态制冷剂在冷凝器内冷凝成中温高压的液态制冷剂，液态的制冷剂在通过节流装置时，又转变成低压低温的液态制冷剂，然后进入到蒸发器中在低压下汽化，由于制冷剂在蒸发器内汽化时的温度低于蒸发器外空气的温度，因此能吸收将被强制送入车厢内的空气中的热量，使进入车厢内空气降低温度，产生制冷效果。
从蒸发器中出来的制冷剂又变成低温低压的气体，再次进入压缩机中去重新工作。
模块一制冷系统的组成与工作原理模块二制冷压缩机及电磁离合器【模块目标】1）掌握汽车空调压缩机的功用。
2)了解汽车空调压缩机的分类。
3)会描述常用汽车空调压缩机的结构及工作原理。
汽车空调制冷系统的构造一、压缩机汽车空调是由压缩机、冷凝器、储液干燥器、膨胀阀、节流管（用于孔管系统结构）、蒸发器、导管与软管、观察窗等组成。
1）压缩机压缩机俗称空调泵，其作用是使制冷剂保持循环。
压缩机的吸气侧抽吸制冷剂蒸气，制冷剂流过压缩机的出口或排放侧时加压( 温度也随之升高)，高压、高温的制冷剂被压出压缩机而流入冷凝器。
功能：压缩机有两个重要的功能：一是使系统内建立低压区，二是使制冷剂和冷冻油循环，把制冷蒸气从低压压缩至高压，两种功能同时完成。
①低压条件压缩机入口处的制冷剂处在低压状态，可使蒸发器内的制冷剂流出，使节流装置中适量的制冷剂流入蒸发器，空调系统中膨胀阀出口到压缩机入口之间是低压状态。
②压缩制冷剂压力的上升会使制冷剂所含热量增加，这对制冷剂在冷凝器内放热是必要的。
高压状态存在于压缩机出口到膨胀阀入口之间。
分类：目前使用的压缩机根据工作方式分为往复式和旋转式两种，应用最多是往复式。
压缩机实物图工作原理：（1）定排式往复压缩机：往复式压缩机的每个活塞均配备有一组吸气阀和排气阀及阀片。
当一只活塞处于进气行程时，则另一只活塞处于压缩行程。
通过吸气阀，活塞将制冷剂吸入气缸，然后在活塞的作用下，制冷剂经过排气阀排出去。
当活塞向下运动时，即处于进气行程时，由于活塞的吸力作用和排气阀上方的较高压力作用，排气阀保持关闭。
同时，吸气舌簧阀开启，低压制冷剂蒸气进入。
当活塞向上运动时，即处于压缩行程时，制冷剂经过排气阀排出，而吸气阀在相同的压力作用下保持关闭。
压缩机将系统的低压侧与高压侧分割开来。
进入压缩机的是一种低压并略微过热的制冷剂蒸气。
当制冷剂离开压缩机时，它是一种高压高温的制冷剂蒸气。
冷冻润滑油存放在压缩机的油底壳内，以便保持曲轴连杆和其他内部零件的润滑。
(2) 往复式变容量压缩机（分压力调节式，电磁阀调节式两种）①压力调节式变排量压缩机原理：压力调节式变排量压缩机的旋转运动由输入轴传递给驱动连杆机构，驱动连杆机构通过斜盘将旋转运动转换成5 个连杆的轴向运动。
汽车空调关键部件之四——压缩机电磁离合器汽车空调关键零部件之四——压缩机电磁离合器摘要本文简要介绍了压缩机电磁离合器部件构成，电磁离合器工作原理和电磁离合器几个主要参数和范围，重点介绍处理多起批量空调压缩机离合器烧蚀质量事故的几点深刻体会和经验。
空调压缩机总成压缩机电磁离合器总成一、电磁离合器组成部件汽车空调电磁离合器是汽车发动机和空调压缩机之间的一个动力传递装置。
它由皮带盘总成、线圈总成和驱动盘总成（也称吸盘总成或压盘总成）。
1、皮带盘总成皮带盘总成2、线圈总成线圈总成3、驱动盘总成（也称吸盘总成或压盘总成）驱动盘总成二、电磁离合器结构示意图（借用）三、电磁离合器工作原理当接通空调A/C开关时，电流通过离合器电磁线圈，线圈产生电磁场吸引驱动盘总成位移，使驱动盘与皮带盘摩擦端面紧紧贴合一起，将发动机扭矩传递给压缩机主机轴并使之旋转。
当断开空调电源A/C开关时，线圈没有电流，线圈磁场消失，驱动盘总成在复位弹簧作用下回位，使驱动盘与皮带盘摩擦端面分离，压缩机停止了工作，皮带盘仍在转动。
四、电磁离合器主要参数范围（不同厂家规定范围会有一定差异）1、初始静摩擦扭矩一般不小于32N.m。
跑合后的静摩擦扭矩一般超过初始静摩擦扭矩20%。
出厂前检测电磁离合器摩擦扭矩2、最小离合间隙一般在0.4~0.6mm。
3、最小吸合电压一般不大于7.5V。
4、一般压缩机皮带包边角不得小于120 度。
五、乘用车空调压缩机电磁离合器批量烧蚀实际案例案例一某主机厂新车在下线路试10天内，陆续出现好几辆车仅跑了几百公里，压缩机电磁离合器有异响冒烟且驱动盘电泳漆变色，甚至有的车停车怠速仅运行仅十分钟，离合器就异响冒烟。
WAY1——离合器异响冒烟主要原因查找并验证确认：此批凡是压缩机电磁离合器冒烟异响打滑都是因为压缩机电磁离合器初始静磨擦扭矩偏小不达标，当车辆散热环境差，空调系统内压力升高，压缩机负载扭矩急剧增加，驱动盘和皮带盘相对旋转，产生打滑磨擦生热且冒烟。
