力控组态软件使用指南
力控组态软件是一款可以用于编程和控制的软件，主要用于工业自动化的控制系统。
它可以让用户快速、高效地实现PLC（可编程逻辑控制器）和其他控制设备的配置、调试和管理。
1. 下载和安装软件
首先需要从力控的官方网站下载并安装软件。
安装后会出现一个启动界面，用户可以
选择“新建项目”，并设置项目名称、存储路径和PLC型号等信息。
2. 绘制控制流程
在使用之前，用户需要先创建一个PLC程序，并绘制出控制系统的流程。
软件提供了
各种常用的控制元素，例如定时器、计数器、逻辑运算、输入/输出、变量等等。
用户可
以通过拖拽这些元素来构建自己的控制流程，并根据需要连接它们。
3. 设置参数和配置设备
在绘制好控制流程之后，用户需要设置各个元素的参数和配置连接的设备。
例如，输
入/输出元素需要指定连接的输入/输出端口，计数器需要设置初始值、计数器步长等参数。
在PLC程序中，这些元素表示的是具体的硬件设备。
4. 调试和运行
编写程序后需要进行调试和运行测试，以确保控制系统能够正常运行。
软件提供了调
试功能，用户可以逐步运行程序，并在运行过程中观察各个元素的变化情况。
如果出现问题，用户可以通过调试功能进行排错和修复。
调试完成后，用户可以将程序下载到实际
PLC设备上进行测试和运行。
概述：力控6.0监控组态软件是北京三维力控科技根据当前的自动化技术的发展趋势，总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品，是三维力控全体研发工程师集体智慧的结晶，该产品主要定位于国内高端自动化市场及应用，是企业信息化的有力数据处理平台。
力控6.0在秉承力控5.0成熟技术的基础上，对历史数据库、人机界面、I/O驱动调度等主要核心部分进行了大幅提升与改进，重新设计了其中的核心构件，力控6.0面向. NET开发技术，开发过程采用了先进软件工程方法：“测试驱动开发”，产品品质将得到充分保证。
与力控早期产品相比，力控6.0产品在数据处理性能、容错能力、界面容器、报表等方面产生了巨大飞跃。
主要指标：方便、灵活的开发环境，提供各种工程、画面模板、大大降低了组态开发的工作量；高性能实时、历史数据库，快速访问接口在数据库4万点数据负荷时，访问吞吐量可达到20000次/秒；强大的分布式报警、事件处理，支持报警、事件网络数据断线存储，恢复功能；支持操作图元对象的多个图层，通过脚本可灵活控制各图层的显示与隐藏；强大的ACTIVEX控件对象容器，定义了全新的容器接口集，增加了通过脚本对容器对象的直接操作功能，通过脚本可调用对象的方法、属性；全新的、灵活的报表设计工具：提供丰富的报表操作函数集、支持复杂脚本控制，包括：脚本调用和事件脚本，可以提供报表设计器，可以设计多套报表模板；企业信息化的有力平台Internet时代的创举：提供在Internet/Intranet上通过IE浏览器以“瘦”客户端方式来监控工业现场的解决方案；支持通过PDA掌上终端在Internet实时监控现场的生产数据；WWW服务器端与客户端画面的数据高度同步，浏览器上看到的图形界面与通用组态软件生成的过程画面效果完全相同；“瘦”客户端与WWW网络服务器的实时数据传输采用事件驱动机制、变化传输方式,因此通过Internet远程访问力控Web服务器，IE“瘦”客户端显示的监控数据具有更好的实时性；WWW网络服务器面向.NET技术开发，易于使用等快速开发工具集成力控来构建企业信息门户；强大的移动网络支持：支持通过移动GPRS、CDMA网络与控制设备或其它远程力控节点通讯,力控移动数据服务器与设备的通讯为并发处理、完全透明的解决方案，消除了一般软件采用虚拟串口方式造成数据传输不稳定的隐患，有效的流量控制机制保证了远程应用中节省通讯费用。

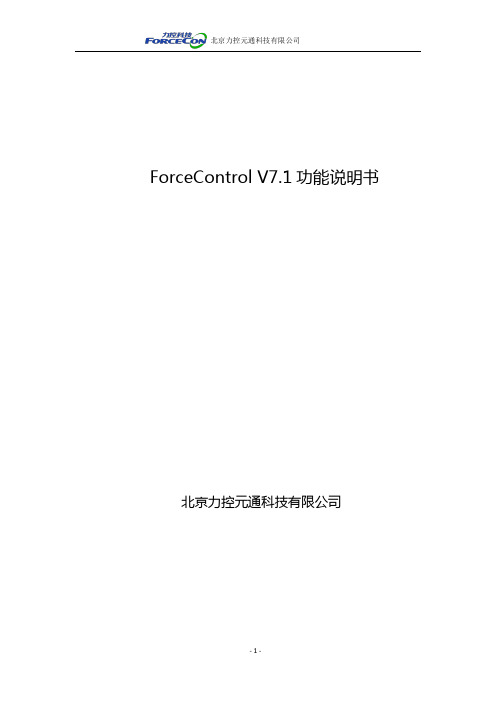

ForceControl V7.1功能说明书北京力控元通科技有限公司目录1.工程管理 (5)2.图形界面 (5)开发环境 (5)1)对象编辑及属性 (6)2)颜色风格管理 (6)3)窗口管理 (6)模板管理 (7)变量管理 (7)脚本系统 (7)复合组件 (8)4)趋势曲线 (8)5)增强型趋势曲线 (9)6)圆形记录仪 (9)7)温控曲线 (10)8)位置曲线 (10)9)饼图 (12)10)复合报警 (12)11)棒图2 (13)12)棒图 (13)13)Xy曲线 (13)14)历史报表 (14)15)专家报表 (14)16)数据浏览 (15)17)历史追忆 (15)18)本地事件 (16)19)远程事件 (16)20)幻灯片控件 (16)21)图片显示控件 (16)22)超级图灵 (16)23)动画文件播放控件 (17)24)多媒体播放器控件 (17)25)Flash播放器控件 (17)26)FTP工具 (17)后台组件 (18)27)时间调度 (18)28)系统函数 (18)29)截屏组件 (19)30)eMail组件 (19)31)语音拨号 (19)32)批次 (20)33)配方 (20)34)定时器 (21)35)逐行打印 (21)36)计时器 (21)37)ADO组件 (21)38)累计器 (22)39)历史数据中心 (22)40)报警中心 (22)41)语音报警 (22)42)手机短信报警 (23)43)ODBCRouter后台控制 (23)44)逐行打印报警 (23)45)键盘 (23)46)FTP后台工具 (24)47)HTTP协议工具 (24)48)文件查找工具 (24)运行环境 (24)3.数据库 (24)实时数据处理 (25)数据库对实时数据的变换处理 (25)i.对裸数据的处理 (25)ii.不同点类型对采集数据的特殊处理 (26)iii.自定义计算功能 (26)历史存储 (26)报警 (27)统计 (28)4.IO设备通讯 (28)5.安全管理 (29)用户访问对象管理 (29)用户系统权限配置 (30)系统安全管理 (30)工程加密 (30)6.网络功能 (31)CS (31)BS (32)冗余 (32)对外接口 (32)1.工程管理力控监控组态软件，可以对多个力控监控组态软件工程进行管理。
力控用户手册一、介绍欢迎使用力控用户手册！本手册将向您介绍力控软件的基本功能、操作方法和注意事项。
力控是一款功能强大的控制软件，能够帮助用户实现对各类设备的精确控制和监测。
本手册将为您提供详细的指导和说明，以便您能够充分发挥力控软件的功能。
二、安装与设置2.1 下载与安装在使用力控软件之前，您需要先将其下载到您的设备上并完成安装。
您可以在我们的官方网站上找到力控软件的最新版本，并根据网站上的指导进行下载和安装。
2.2 软件配置在安装完成后，您需要进行一些软件配置的工作，以确保力控软件能够正常运行。
请按照以下步骤进行配置：1.打开力控软件。
2.进入设置界面，您可以在菜单栏或工具栏中找到设置选项。
3.在设置界面中，您可以进行各种参数配置，例如选择语言、设置默认设备等。
4.根据您的需要进行配置，并保存您的设置。
三、使用方法3.1 连接设备在开始使用力控软件之前，您需要先连接您的设备。
请按照以下步骤进行操作：1.确保您的设备已经正确连接到您的电脑或移动设备上。
2.打开力控软件。
3.在软件界面中，您可以找到设备连接选项。
根据您的设备类型，选择相应的连接方式。
4.根据软件界面上的指导，完成设备连接。
3.2 控制与操作一旦您的设备成功连接到力控软件，您可以开始进行控制和操作。
请按照以下步骤进行操作：1.在软件界面上找到相应的控制选项。
您可以使用鼠标、键盘或触摸屏等输入设备进行控制。
2.根据软件界面上的提示，进行相应的操作。
您可以调整参数、执行命令或发送指令等。
3.根据您设备的反馈信息，判断操作是否成功，并根据需要进行进一步的调整和操作。
3.3 监测与反馈除了进行控制和操作，力控软件还提供了监测和反馈功能，以帮助用户实时了解设备的状态和数据。
请按照以下步骤进行操作：1.在软件界面上找到监测选项。
您可以查看设备的实时数据、状态信息和报警信息等。
2.根据软件界面上的显示，了解设备的工作情况。
您可以通过图表、数字或文字等形式进行数据分析和判断。
力控学习指南-第十章-报表264第十章报表数据报表是工业生产中不可缺少的统计工具，它能将生产过程中的各类信息(如:生产数据、统计数据)以直观的表格形式反映，为生产管理人员提供有效的分析手段。
力控软件提供了历史报表和万能报表。
使用历史报表可根据生产数据形成典型的班报、日报、月报、季报、年报。
万能报表提供类似EXCEL的电子表格功能，可以形成更为复杂的报表系统。
10.1历史报表历史报表是一种浏览和打印历史数据和统计数据的工具。
对历史报表可进行手工或自动打印。
历史报表从数据库中按照一定的采样方式获取一个或多个点的历史数据，以表格的形式显示出来，0.1.1创建历史报表 1在工具箱中选择历史报表按钮，在窗口中点击并拖拽到合适大小后释放鼠标。
结果如下图所示:这时可以象处理普通图形对象一样来改变历史报表的属性。
选中历史报表对象，单击鼠标右键，弹出右键菜单:第十章报表 265选择“对象属性”，弹出“改变对象属性”对话框，通过这个对话框可以改变历史报表的填充色、边线颜色、边线风格等。
10.1.2 历史报表组态双击历史报表对象，弹出“历史报表组态”对话框:对话框由“一般”和“变量”两页内容组成。
首次进入对话框时，显示“一般”页，如上图所示。
“一般”页中包括下列各项:起始时间指定起始时刻:选择此项表示，报表将从指定时间开始的一段历史数据显示。
起始时刻决定于打印时间:选择此项表示，报表将从报表打印时间开始向前追溯一段时间显示历史数据。
266 第二部分用户指南报表起始时间当在单选按钮“起始时间”选择了“指定起始时刻”选项时，该项变为有效，否则为禁止状态。
此项用于指定报表从什么时间开始来获取一段历史数据。
具体需要指定从前几天(0表示当天)的第几点钟(0~23)和第几分钟(0~59)。
字体单击该按钮或使用菜单“属性(A)/字体”进入报表字体定义框:从中选择需要的字体和字号后单击“确认”按钮返回。
颜色“标题背景”、“工位号/标题”、“序号”、“值”和“时间”这5项分别用来指定历史报表的标题背景颜色、位号名称/标题文字的显示颜色、序号的显示颜色、过程值(PV)的显示颜色和PV值采样时间的显示颜色。
力控HMI/SCADA监控组态软件产品说明北京三维力控科技有限公司力控HMI/SCADA监控组态软件产品说明目录一、序言 (1)1.1关于力控®系列软件应用 (1)1.2力控科技ForceCon®产品家族 (1)1.3产品特点 (2)1.4监控组态软件发展历程 (3)1.5新品介绍 (3)二、产品特点 (5)2.1产品亮点 (5)2.2 eForceCon® Sd 2.0亮点 (5)三、系统构架 (8)3.1单机构架 (9)3.2多机构架 (9)3.3客户服务器构架 (9)3.4应用分布式构架 (10)四、冗余 (11)4.1I/O设备冗余 (12)4.2I/O通讯链路冗余 (12)4.3计算机冗余 (12)4.4监控网络冗余 (13)4.5全面冗余 (14)五、构建灵活规模系统 (15)5.1区域实时数据库 (15)5.2多种数据源处理 (16)六、WEB和无线应用 (17)6.1WEB应用方案 (17)6.2瘦客户端应用方案 (18)6.3无线应用方案 (18)七、接口与通讯 (20)7.1对外接口 (20)7.2IO通讯 (21)7.3支持IO设备种类 (22)八、快速配置向导 (23)九、ForceControl 6.1应用开发 (24)9.1工程管理器 (24)9.1.1工程管理 (24)9.1.2开发环境 (24)9.2图像编辑器 (25)9.2.1构建流程画面 (25)9.2.2图库 (25)9.2.3菜单栏 (26)北京三维力控科技有限公司9.2.4ActiveX扩展 (26)9.3对象配置 (27)9.3.1模板 (27)9.3.2精灵 (27)9.4组件 (28)9.5报表 (29)9.6分析曲线 (30)9.7报警和事件 (32)9.8历史数据归档 (33)9.9脚本 (34)9.10用户管理 (34)十、扩展组件 (35)10.1策略控制器 (35)10.2 ODBCRouter (35)10.3 CommServer (36)10.4 GAPServer (36)10.5 CommBridge (37)10.6 WEBServer (37)10.7 NETServer (38)10.8 Excel Addin (39)附录附录一：力控pNetPower 6.0产品介绍 (40)一、简介 (40)二、分布式的专业电力SCADA平台 (40)三、基本功能模块 (42)四、保护定值在线管理 (44)五、录波数据管理分析 (44)六、电能量实时采集管理 (45)附录二：力控KJxN煤矿安全监控版 (46)一、概述 (46)二、设计原则 (46)三、系统架构 (46)四、产品功能 (46)附录三：力控ForceControl V6.1 温控版介绍 (48)附录四：力控DCS版介绍 (49)一、概述 (49)二、一体化集成 (49)附录五：力控嵌入版介绍 (51)一、软件特点 (51)二、软件功能 (51)三、硬件构成 (51)四、典型应用：触摸屏在真空生产线的应用 (52)附录六：监控组态软件选型说明 (53)一、ForceControl软件分类及授权方式 (53)二、ForceControl软件类别介绍 (53)三、行业版介绍 (54)四、性能模式选型说明 (54)开发版 (54)运行版 (54)通用监控版 (54)标准网络版 (54)WWW网络版 (55)扩展组件 (55)一、序言1.1关于力控®系列软件应用从1993年至今，力控科技系列工业自动化软件为国家经济建设做出了应有的贡献，在石油、石化、国防、铁路（含城铁或地铁）、冶金、煤矿、配电、发电、制药、热网、电信、能源管理、水利、公路交通（含隧道）、机电制造等行业均有成功应用。
工业监控组态软件ForceControl6系列选型说明（内部培训使用资料20081009）一、ForceControl软件分类及授权方式：ForceControl软件按类别分为企业版、专业版、行业版、OEM版，按行业分为电力版、DCS专用版、温控版、楼宇版等行业版本，按性能模式分为开发版、通用运行版、标准网络运行版、WWW网络运行版、服务器运行版、扩展组件等，各种软件产品的加密授权方式不同，授权加密锁互不通用，因此定价也不尽相同，服务方式也不尽一样。
加密授权方式相同的版本价格策略基本相同，如温控版与通用版价格策略与服务模式一样。
很多OEM品牌的客户服务和定制开发是要按照严格的商务合同来执行，因此服务策略不完全一致，具体情况需要咨询相关销售负责人员。
二、ForceControl软件类别介绍ForceControl软件按类别分为企业版、专业版、行业版、OEM版等版本，各个版本的授权文件与加密锁互不通用。
力控ForceControl软件各类别版本按应用模式分为开发版和运行版，产品是按照点数进行计算的，点数是指实际监控的外部I/O设备参数的个数，即软件内部的实时数据库DB中I/O连接项的个数，正式发行的产品开发版没有点数和时间的限制，购买软件时，开发版随运行版免费赠送，运行版分为通用监控版、标准网络版、WWW网络版等。
没有授权的ForceControl演示版的开发版和运行版分别有64点的限制，运行版只能运行一个小时，完全免费的不限点数的开发版可以直接咨询力控科技销售部和各地办事处，索要注册号即可以使用，经过加密锁进行授权。
ForceControl企业版是针对自动化等各类用户的通用商业版本，缺省情况下，产品是按点数收费，只记监控的外部I/O设备参数的个数，ForceControl企业版软件内部的中间变量、间接变量等不计价。
ForceControl专业版：与企业版差别为是对高校客户进行定制的教学及科研版本，所有力控forcecontrol的功能全部开放，如不计IO点数等，该版本为专用版本，可以供教学和科学研究使用。
