使用说明书 （V8.0）1 概述 (3)1.1 主要特点 (3)1.2 型号定义 (4)1.3 模块使用 (6)1.3.1 模块插座功能定义 (6)1.3.2 常用模块型号 (7)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (16)2.1 面板说明 (16)2.2 显示状态 (16)2.2 显示状态 (17)2.3 操作方法 (18)2.3.1 设置参数 (18)2.3.2 快捷操作功能 (18)3 参数功能 (21)13.1自定义参数表 (21)3.2完整参数表 (22)3.3 特殊功能补充说明 (34)3.3.1 单相移相触发输出 (34)3.3.2 上电时免除报警功能 (34)3.3.3 给定值切换／外部程序控制按钮 (34)3.3.4 通讯功能 (35)3.3.5 温度变送器／程序给定发生器 (35)3.3.6 精细控制 (36)3.3.7 自定义输入规格 (36)4 程序控制（仅适用AI-708P型） (38)4.1 功能及概念 (38)4.2 程序编排 (40)4.2.1 斜率模式 (40)4.2.2 平台模式 (41)4.2.3 时间设置 (42)4.2.4 给定值设置 (43)4.2.5 运行多条曲线时程序的编排方法 (43)21 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压、电流并可扩充输入及自定义非线性校正表格，测量精度达0.2级。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能及全新的精细控制模式。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●使用14位分辨率0.2%高精度电流输出模块X3/X5，电流输出精度领先同类产品。
●每秒12.5次测量采样数率，最小控制周期达0.24秒，能适应快速变化对象的控制精度。
AI2182181型人工智能温度控制器
Loc
Loc=0，允许修改现场参数、允许修改 给定值及启动自整定 AT 功能。 Loc=1，允许修改现场参数，允许修改 给定值，但禁止启动自整定 AT 功能 . 参数修 Loc=2，允许修改现场参数，禁止修改 改级别 给定值及启动自整定 AT 功能； Loc=4~255，不允许修改 Loc 以外的其 它任何参数，也禁止全部快捷操作。 确认，可进入 设置 Loc=808，再按 系统参数表。 报警 回差 又名死区、滞环，用于避免因测量输入 值波动而导致报警频繁产生／解除。
分辨率 主输入 平移 修正
AHYS
AOP 用于定义 HIAL、LoAL、HdAL 及 LdAL 报警的输出位置，如下： AOP = 0 4 0 3 LdAL HdAL LoAL HIAL ; 数值范围是 0~4，0 表示不从任何端口 报警输 AOP 输出该报警，1、2 分别表示该报警由 AL1 及 出定义 AL2 输出，3、4 分别表示该报警由 AU1 及 AU2 输出， 允许不同报警从同一个位置输出。 例 如：AOP=0403， 则 表 示 HIAL 由 AU1 输 出 ；HdAL 由 AU2 输 出 ；LoAL、 LdAL 不输出。 onoF, 采用位式调节（ON-OFF)，只适合 要求不高的场合进行控制时采用。 控制 APId. 采用 AI 人工智能 PID 调节，具备 CtrL 方式 无超调高精度控制效果。 nPId: 采用标准 PID 调节，并有抗饱和积 分功能。 rE，为反作用调节方式，输入增大时，输 出趋向减小，如加热控制。 dr，为正作用调节方式，输入增大时，输 正 / 反 出趋向增大，如致冷控制。 Act rEbA，反作用调节方式，并且有上电免除 作用 下限报警及偏差下限报警功能。 drbA，正作用调节方式，并且有上电免除 上限报警及偏差上限报警功能。
宇电人工智能温度控制器S020-11 AI526-526说明书V8.3
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。
宇电人工智能温度控制器S020-11 AI526-526说明书V8.3
AI-526/526P型人工智能温度控制器使用说明书(V8.3)目录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 模块使用 (5)1.3.1 模块插座功能定义 (5)1.3.2 常用模块型号 (6)1.3.3 模块安装更换 (8)1.3.4 模块的电气隔离 (8)1.3.5 部分模块应用说明 (9)1.4 技术规格 (10)1.5 接线方法 (12)2 显示及操作 (19)2.1 盘装表面板说明 (19)2.2 D7/E7导轨表面板说明 (20)2.3 显示状态 (21)2.4 操作方法 (22)2.4.1 设置参数 (22)2.4.2 快捷操作功能 (22)3 参数功能 (24)3.1自定义参数表 (24)3.2完整参数表 (25)3.3 特殊功能补充说明 (37)3.3.1 单相移相触发输出 (37)3.3.2 上电时免除报警功能 (37)3.3.3 给定值切换／外部程序控制按钮 (37)3.3.4 通讯功能 (38)3.3.5 温度变送器／程序给定发生器 (38)4 程序控制（仅适用AI-526P型） (39)4.1 功能及概念 (39)4.2 程序编排 (41)4.2.1 斜率模式 (41)4.2.2 平台模式 (42)4.2.3 时间设置 (43)4.2.4 给定值设置 (44)4.2.5 运行多条曲线时程序的编排方法 (44)1 概述1.1 主要特点●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选择。

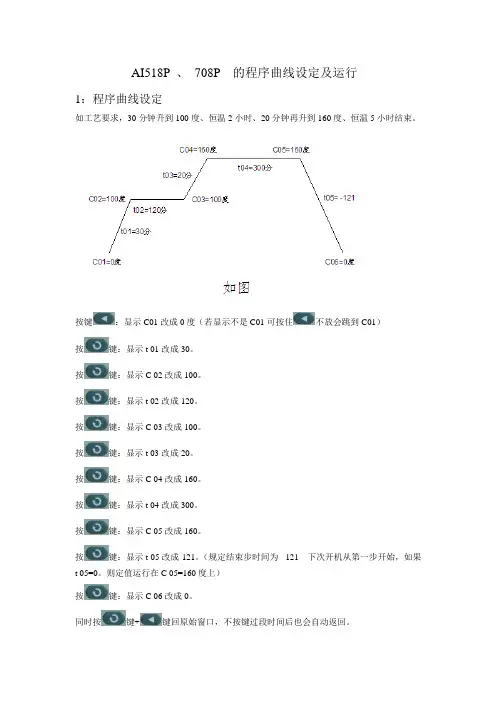

AI-518518P调试步骤
●输入采用测量精确稳定的数字校正系统，支持多种热电偶和热电阻规格，最高分辨率达0.01℃●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维●人性化设计的操作方法，易学易用。
●允许自编辑操作权限及界面，并可自设定密码，形成“定制”自己的仪表。
●全球通用的100－240VAC输入范围开关电源或24VDC电源供电，并具备多种面板及外型尺寸供选●抗干扰性能符合在严酷工业条件下电磁兼容（EMC）的要求。
注意事项●本说明书介绍的是V8.1的AI-518/518P型人工智能PID温度控制器，本说明书介绍的功能有部不适合其他版本仪表。
仪表的型号及软件版本号在仪表上电时会在显示器上显示出来，用户使用时不同型号和版本仪表之间的区别。
务必请用户仔细阅读本说明书，以正确使用及充分发挥本仪表的● AI仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才使用。

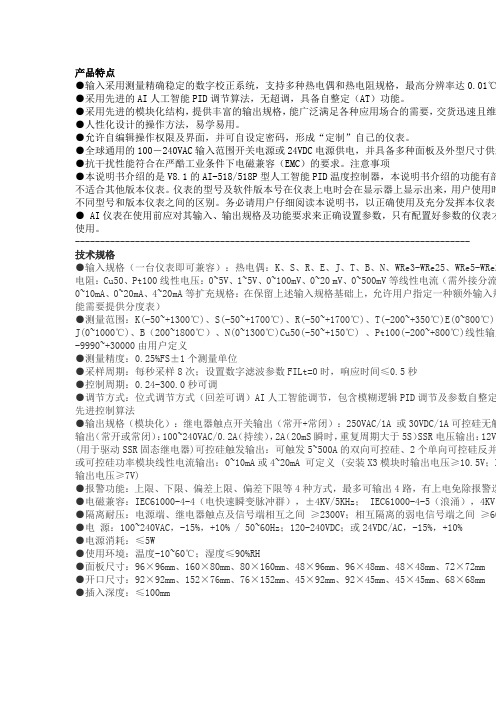

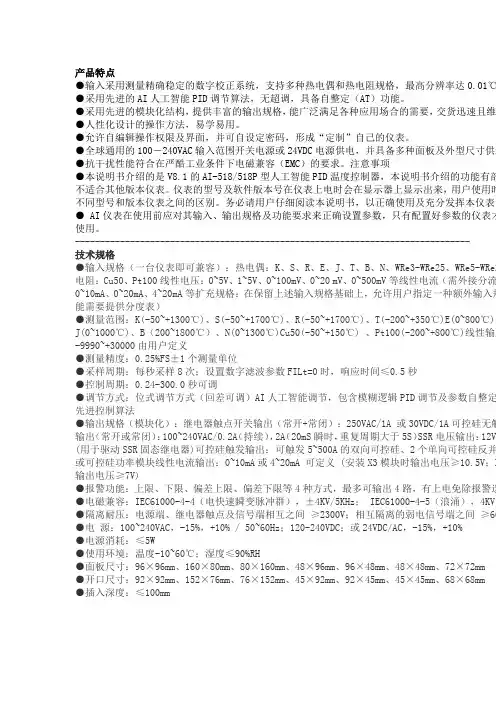

-------------------------------------------------------------------------------技术规格●输入规格（一台仪表即可兼容）：热电偶：K、S、R、E、J、T、B、N、WRe3-WRe25、WRe5-WRe2电阻：Cu50、Pt100线性电压：0~5V、1~5V、0~100mV、0~20 mV、0~500mV等线性电流（需外接分流0~10mA、0~20mA、4~20mA等扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规能需要提供分度表）●测量范围：K(-50~+1300℃)、S(-50~+1700℃)、R(-50~+1700℃)、T(-200~+350℃)E(0~800℃)、J(0~1000℃)、B（200~1800℃）、N(0~1300℃)Cu50(-50~+150℃) 、Pt100(-200~+800℃)线性输入-9990~+30000由用户定义●测量精度：0.25%FS±1个测量单位●采样周期：每秒采样8次；设置数字滤波参数FILt=0时，响应时间≤0.5秒●控制周期：0.24-300.0秒可调●调节方式：位式调节方式（回差可调）AI人工智能调节，包含模糊逻辑PID调节及参数自整定先进控制算法●输出规格（模块化）：继电器触点开关输出（常开+常闭）：250VAC/1A 或30VDC/1A可控硅无触输出（常开或常闭）：100~240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于5S）SSR电压输出：12V (用于驱动SSR固态继电器)可控硅触发输出：可触发5~500A的双向可控硅、2个单向可控硅反并或可控硅功率模块线性电流输出：0~10mA或4~20mA 可定义 (安装X3模块时输出电压≥10.5V；X 输出电压≥7V)●报警功能：上限、下限、偏差上限、偏差下限等4种方式，最多可输出4路，有上电免除报警选●电磁兼容：IEC61000-4-4（电快速瞬变脉冲群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV ●隔离耐压：电源端、继电器触点及信号端相互之间≥2300V；相互隔离的弱电信号端之间≥60●电源：100~240VAC，-15%，+10% / 50~60Hz；120-240VDC；或24VDC/AC，-15%，+10%●电源消耗：≤5W●使用环境：温度-10~60℃；湿度≤90%RH●面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、48×48mm、72×72mm●开口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、45×45mm、68×68mm●插入深度：≤100mmAI系列仪表硬件采用了先进的模块化设计。
宇电AI-519型人工智能温度控制器 S081-04中文说明书
AI-519型人工智能温度控制器使用说明书(V7.5)S081-04目 录1 概述 (1)1.1 主要特点 (1)1.2 型号定义 (2)1.3 技术规格 (7)1.4 接线方法 (9)2 显示及操作 (15)2.1 面板说明 (15)2.2 D7/E7导轨表面板说明 (16)2.3 参数设置流程 (16)2.4 操作方法 (18)3 参数功能 (20)3.1参数锁与现场参数 (20)3.2完整参数表 (21)1 概述1.1 主要特点●输入可自由选择热电偶、热电阻、电压及电流，内含非线性校正表格，无需校正，测量精确稳定。
●采用先进的AI人工智能PID调节算法，无超调，具备自整定（AT）功能。
●具备手动/自动无扰动切换功能及上电软启动功能。
●采用宇电公司新一代0.2%高精度电流输出模块X3/X5，大大提高了变送及调节输出精度。
●采用先进的模块化结构，提供丰富的输出规格，能广泛满足各种应用场合的需要，交货迅速且维护方便。
●人性化设计的操作方法，易学易用；并允许编辑现场参数及自设定密码，“定制”自己的仪表。
●全球通用的100~240VAC输入范围开关电源或24VDC电源供电，多种面板外型尺寸，具备50Hz/60Hz电源频率及℃/℉单位选择功能。
●“发烧”级硬件设计，大量采用钽电容或陶瓷电容替代电解电容，具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围；其电源及I/O端子均通过4KV/5KHz的群脉冲抗干扰实验测试。
●通过ISO9001质量认证和CE认证，在质量、抗干扰能力及安全标准方面达到国际水准。
注意事项●仪表在使用前应根据其输入、输出规格及功能要求来正确设置参数。
只有配置好参数的仪表才能投入使用。
1.2 型号定义AI-519仪表硬件采用了先进的模块化设计，具备5个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
AI518系列智能调节仪操作说明书
一、仪表型号报警功能：C:表示两路报警输出外形尺寸(mm)：4:48W×48H 6:48W×96H 7:72W×72H 8:96W×48H 9:96W×96HAI518系列智能调节仪□□AI518□输出功能：R:继电器输出 D:4～20mA电流输出 S:固态继电器控制输出□输入及通讯：10:表示一路输入无通讯功能18:表示一路输入带RS485通讯（需订做）AI518系列智能调节仪操作说明书特点:⊙热电偶/热电阻/模拟信号通用输入⊙具有显示、报警、调节通讯功能⊙采用先进模糊控制理论结合双自由度PID算法⊙多种控制输出选择，模块化设计⊙抗干扰能力强⊙开关电源100-240VAC/DC ⊙适用于系统温度控制场合AI系列智能调节仪为了您的安全,在使用前请仔细阅读以下内容!注意安全在使用前请认真阅读说明书。
※ 请遵守下面的要点警告注意如果不按照说明操作会发生意外。
如果不按照说明操作会导致产品毁坏。
操作说明书中的符号说明如下。
在特殊情况下会出现意外或危险。
警告1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车，飞机、航空、娱乐或安全装置等)， 需要安装安全保护装置，或联系我们索取这方面的资料， 否则会引起严重的损失，火灾或人身伤害。
2.必须要安装面板，否则可能会发生触电。
3.在供电状态中不要接触接线端子，否则可能会发生触电。
4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起触电和火灾。
5.请在连接电源线或信号输入时检查端子号，否则会引起火灾。
1.这个装置不能使用在户外。
否则会缩短此产品的使用寿命或发生触电事故。
2.当电源输入端或信号输入端接线时，No.20AWG（0.50mm ） 螺丝拧到端子上的力矩为0.74n·m - 0.9n·m 否则可能会发生损坏或连接端子起火。
3.请遵守额定的规格。
否则会缩短这个产品的寿命后发生火灾。
MPX说明书DOC

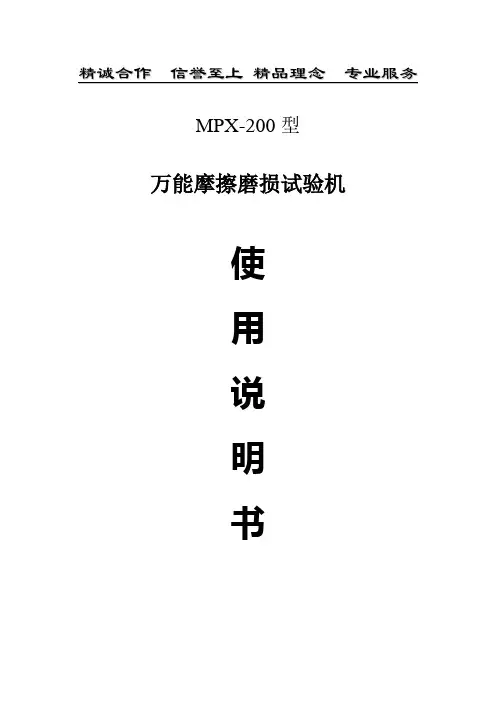

精诚合作信誉至上精品理念专业服务MPX-200型万能摩擦磨损试验机使用说明书上海研润光机科技有限公司目录一、外观----------------------------------------------------------------------2二、概述----------------------------------------------------------------------3三、主要技术指标----------------------------------------------------------3四、试验机工作条件-------------------------------------------------------4五、试验机机构介绍-------------------------------------------------------5六、试验机基本操作-------------------------------------------------------18七、安装与调整-------------------------------------------------------------22八、维护与保养-------------------------------------------------------------23九、常见故障及处理方法-------------------------------------------------23承蒙您选用MPX-200万能摩擦磨损试验机，深表感谢，在使用本机之前，请认真阅读使用说明书，充分理解之后，再开机使用。
请爱护本机，正确使用，以便使该机永远保持较高的精度和良好的运行状态。
一、外观该试验机主体结构为机电一体式结构，主机的右侧为计算机控制显示部分。
整机结构小巧，操作方便。
具体如下图所二、概述该机在一定的接触压力下，具有高温、常温状态下的滑动运动的摩擦形式，具有无级调速系统，可在极低速或高速条件下，用来评定润滑剂、金属、塑料、涂层、橡胶、陶瓷等材料的摩擦磨损性能。

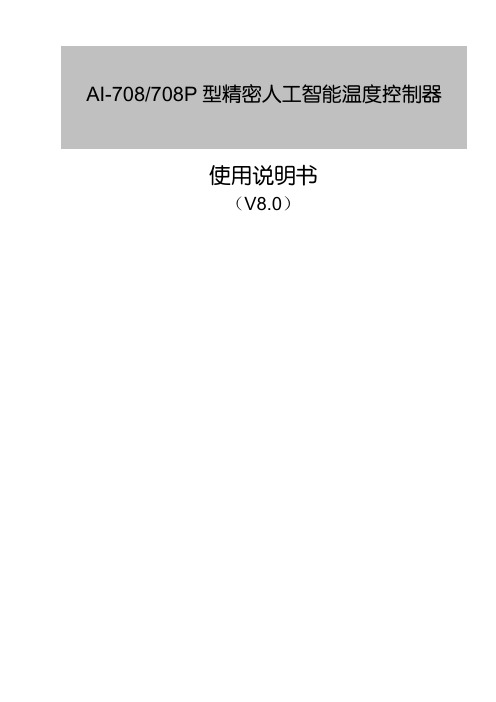

AI708708Pv80型精密人工智能温度控制器说明书
