(完整版)园林制图(本科)16秋作业答案.doc

网络教育学院《建筑制图》大作业
学习中心：
层次：高起专/专升本
专业：
年级：年春/秋季
学生：
辅导教师：赵丽妍
题目一：（必答题）什么是结构施工图，一套结构施工图一般包括哪些图纸？什么是建筑施工图，一套建筑施工图一般包括哪些图纸？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助？
答（一）结构施工图：根据建筑各方面的要求，进行结构选型和构件布置，再通过力学计算，决定房屋各承重构件的材料、形状、大小，以及内部构造等等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图。

一套结构施工图一般包括：
1、结构平面图（基础平面图、楼层结构平面布置图、屋面结构平面图）
2、构件详图（梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图）
（二）建筑施工图：将一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，按照“国标”的规定，用正投影的方法详细准确地画出，并用以指导施工的一套图纸。

建筑施工图包括：总平面图、平面图、立面图、剖面图和构造详图。

（三）通过对《建筑制图》课程的学习，让我掌握了很多建筑制图专业知识，并且根据老师的指导和帮助，再加上我的主动思考，课程内容掌握的比较好。

尤其是对三视图的学习，这也是我对建筑制图最感兴趣的知识点。

首先，通过学习《建筑制图》这门课程对于我在实际工作过程中。

《园林制图》试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1.投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。

A.中心投影法B.正投影法C.平行投影法D.斜轴测画法2.中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。

A.近小远大，度量性较差B.近大远小，度量性较差C.近大远小，大量性较好D.减小远大，度量性较好3.画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。

还有很多的注意事项，其中包括（）oA,画底稿的铅笔用2H或3H,所有的线应轻而细，不可反复描绘，能看清就可以了。

B,加深粗实线的铅笔用HB或B、2B,加深细实线的铅笔用H或HB,加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。

C,修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。

D.ABC4,正投影的基本性质是（）oA.不变性、积聚性、重影性、类似性B.可变性、积聚性、重影性、类似性C.可变性、积聚性、非重影性、类似性D.不变性、非积聚性、重影性、类似性5.三面投影图作图方法与步骤（）。

①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。

②画影图，光定位。

③根据投影关系作图。

A.①③②B.①②③C.③②①D.②①③6.下列说法正确的是（）。

A,若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。

这是两平面平行的作图依据。

B.两面平行的作图问题有：判别两己知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。

C,若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D.BC7.一套施工图，一般分为建施、结施、（）。

A.图纸目录B.设计总说明C.设备施工图D.简单图纸8.下列建筑物中，属于民用建筑的是（）。

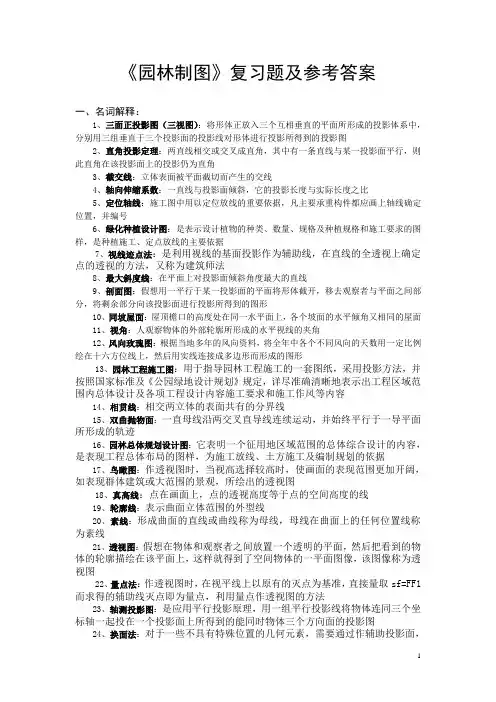

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

园林制图试题及答案《园林制图》分为几何体平面图制图、园林工程制图、AutoCAD辅助园林工程制图3个项目16个任务：每个项目通过项目导入、主要任务、项目小结、项目测试四部分组织内容，每一个任务包括任务目标、任务准备、任务实施三方面内容。

项目1主要任务有：绘制标准图框、绘制几何体的三面投影图、按比例绘制几何体的三面投影图、绘制几何体轴测图；项目2主要任务有：绘制园林植物种植设计施工图、园林竖向设计图、园路园桥设计施工图、园林建筑平立剖面图、园林工程设计施工图；项目3主要任务有：AutoCAD绘制园林小品的三面投影图、园路园桥设计施工图、园林建筑平立剖面图、园林竖向设计图、园林植物种植图、园林工程图和AutoCAD图形输出。

姓名： [填空题] *_________________________________班级： [填空题] *_________________________________1.园林建筑工程制图中主要可见轮廓线应用（）绘制。

(单选题) [单选题] *A、粗实线(正确答案)B、中实线C、细实线D、虚线2.图样的比例的符号为“：”，比例应以（）表示。

(单选题) [单选题] *A、黑体字B、汉字C、仿宋体D、阿拉伯数字(正确答案)3.在薄板板面标注板厚尺寸时，应在厚度数字前加厚符号（）。

(单选题) [单选题] *A、“G”B、“R”C、“f”C、“f”D、“t”(正确答案)4.尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离不开图样轮廓线不小于2mm，另一端宜超出尺寸线（）。

(单选题) [单选题] *A、2~3mm(正确答案)B、2mmC、3mmD、3~4mm5.标注球的半径尺寸时，应在尺寸数字前加注符号“（）”。

(单选题) [单选题] *A、RB、SC、ΦD、SR(正确答案)6.直线(或平面图形)平行于投影面，其投影反映实长(或平面实形)是属于正投影的基本特性的（）。

(单选题) [单选题] *A、实形性(正确答案)B、相仿性C、从属性D、积聚性7.直线(或平面图形)垂直于投影面，其投影积聚为一点(或一直线)是属于正投影的基本特性的（）。

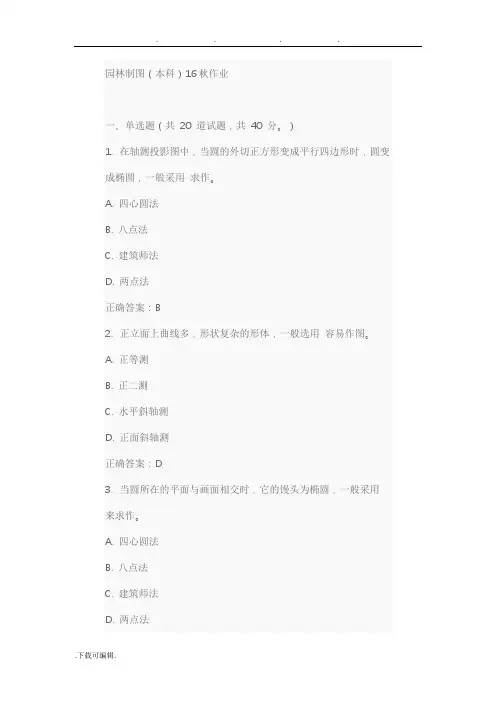

园林制图（本科）16秋作业一、单选题（共20 道试题，共40 分。

）1. 在轴测投影图中，当圆的外切正方形变成平行四边形时，圆变成椭圆，一般采用求作。

A. 四心圆法B. 八点法C. 建筑师法D. 两点法正确答案：B2. 正立面上曲线多，形状复杂的形体，一般选用容易作图。

A. 正等测B. 正二测C. 水平斜轴测D. 正面斜轴测正确答案：D3. 当圆所在的平面与画面相交时，它的馒头为椭圆，一般采用来求作。

A. 四心圆法B. 八点法C. 建筑师法D. 两点法正确答案：B4. 上行平面和下行平面的主要区别在于。

A. 在各个面上的投影符号顺序相同B. 在各个面上的投影符号顺序是否相同C. 在各个面上的投影符号顺序相反D. 平面是否向上或向下倾斜正确答案：B5. 定位轴线圆的直径应为为mm。

A. 6B. 8C. 10D. 8～10正确答案：D6. 详图符号的圆应以绘制。

A. 实线B. 粗实线C. 细实线D. 虚线E. 点划线正确答案：B7. 图样轮廓线以外的尺寸线，平行排列的尺寸线间距宜为mm,并应保持一致。

A. 15B. 10C. 7D. 7～10正确答案：D8. 标高符号应用等腰直角三角形绘制，以米为单位，注写到小数点后第位。

A. 第一位B. 第二位C. 第三位D. 第四位正确答案：C9. 相交直线与交错直线的主要区别在于：。

A. 交点连线是否垂直于相应轴线B. 两直线是否异面C. 两直线是否平行D. 有无交点正确答案：A10. 距点法只适用于作。

A. 一点透视B. 两点透视C. 三点透视D. 成角透视正确答案：A11. 索引符号的圆内直径应以绘制。

A. 粗实线B. 中粗实线C. 细实线D. 点划线正确答案：C12. 定位轴线应用绘制。

A. 点划线B. 细点划线C. 细实线D. 虚线正确答案：B13. 制图时，图框线用绘制。

A. 加粗实线B. 粗实线C. 中粗实线D. 细实线正确答案：B14. 轴测图是应用原理绘制的。

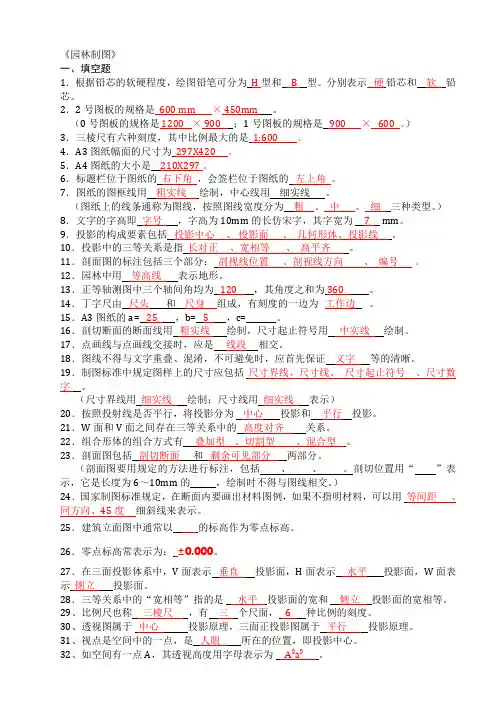

《园林制图》一、填空题1．根据铅芯的软硬程度，绘图铅笔可分为H型和 B 型。

分别表示硬铅芯和软铅芯。

2．2号图板的规格是 600 mm × 450mm 。

（0号图板的规格是 1200 × 900 ；1号图板的规格是 900 × 600 。

）3．三棱尺有六种刻度，其中比例最大的是 1:600 。

4．A3图纸幅面的尺寸为 297X420 。

5．A4图纸的大小是210X297 。

6．标题栏位于图纸的右下角，会签栏位于图纸的左上角。

7．图纸的图框线用粗实线绘制，中心线用细实线。

（图纸上的线条通称为图线，按照图线宽度分为粗、中、细三种类型。

）8．文字的字高即字号，字高为10mm的长仿宋字，其字宽为7 mm。

9．投影的构成要素包括投影中心、投影面、几何形体、投影线。

10．投影中的三等关系是指长对正、宽相等、高平齐。

11．剖面图的标注包括三个部分：剖视线位置、剖视线方向、编号。

12．园林中用等高线表示地形。

13．正等轴测图中三个轴间角均为 120 ，其角度之和为360 。

14．丁字尺由尺头和尺身组成，有刻度的一边为工作边。

15．A3图纸的a= 25 ，b= 5 ，c= 。

16．剖切断面的断面线用粗实线绘制，尺寸起止符号用中实线绘制。

17．点画线与点画线交接时，应是线段相交。

18．图线不得与文字重叠、混淆，不可避免时，应首先保证文字等的清晰。

19．制图标准中规定图样上的尺寸应包括尺寸界线、尺寸线、尺寸起止符号、尺寸数字。

（尺寸界线用细实线绘制；尺寸线用细实线表示）20．按照投射线是否平行，将投影分为中心投影和平行投影。

21．W面和V面之间存在三等关系中的高度对齐关系。

22．组合形体的组合方式有叠加型、切割型、混合型。

23．剖面图包括剖切断面和剩余可见部分两部分。

（剖面图要用规定的方法进行标注，包括、、。

剖切位置用“”表示，它是长度为6～10mm的，绘制时不得与图线相交。

）24．国家制图标准规定，在断面内要画出材料图例，如果不指明材料，可以用等间距、同方向、45度细斜线来表示。

《园林制图》复习题及参考答案一、名词解释：1、三面正投影图（三视图）：将形体正放入三个互相垂直的平面所形成的投影体系中，分别用三组垂直于三个投影面的投影线对形体进行投影所得到的投影图2、直角投影定理：两直线相交或交叉成直角，其中有一条直线与某一投影面平行，则此直角在该投影面上的投影仍为直角3、截交线：立体表面被平面截切而产生的交线4、轴向伸缩系数：一直线与投影面倾斜，它的投影长度与实际长度之比5、定位轴线：施工图中用以定位放线的重要依据，凡主要承重构件都应画上轴线确定位置，并编号6、绿化种植设计图：是表示设计植物的种类、数量、规格及种植规格和施工要求的图样，是种植施工、定点放线的主要依据7、视线迹点法：是利用视线的基面投影作为辅助线，在直线的全透视上确定点的透视的方法，又称为建筑师法8、最大斜度线：在平面上对投影面倾斜角度最大的直线9、剖面图：假想用一平行于某一投影面的平面将形体截开，移去观察者与平面之间部分，将剩余部分向该投影面进行投影所得到的图形10、同坡屋面：屋顶檐口的高度处在同一水平面上，各个坡面的水平倾角又相同的屋面11、视角：人观察物体的外部轮廓所形成的水平视线的夹角12、风向玫瑰图：根据当地多年的风向资料，将全年中各个不同风向的天数用一定比例绘在十六方位线上，然后用实线连接成多边形而形成的图形13、园林工程施工图：用于指导园林工程施工的一套图纸，采用投影方法，并按照国家标准及《公园绿地设计规划》规定，详尽准确清晰地表示出工程区域范围内总体设计及各项工程设计内容施工要求和施工作风等内容14、相贯线：相交两立体的表面共有的分界线15、双曲抛物面：一直母线沿两交叉直导线连续运动，并始终平行于一导平面所形成的轨迹16、园林总体规划设计图：它表明一个征用地区域范围的总体综合设计的内容，是表现工程总体布局的图样，为施工放线、土方施工及编制规划的依据17、鸟瞰图：作透视图时，当视高选择较高时，使画面的表现范围更加开阔，如表现群体建筑或大范围的景观，所绘出的透视图18、真高线：点在画面上，点的透视高度等于点的空间高度的线19、轮廓线：表示曲面立体范围的外型线20、素线：形成曲面的直线或曲线称为母线，母线在曲面上的任何位置线称为素线21、透视图：假想在物体和观察者之间放置一个透明的平面，然后把看到的物体的轮廓描绘在该平面上，这样就得到了空间物体的一平面图像，该图像称为透视图22、量点法：作透视图时，在视平线上以原有的灭点为基准，直接量取sf=FF1而求得的辅助线灭点即为量点，利用量点作透视图的方法23、轴测投影图：是应用平行投影原理，用一组平行投影线将物体连同三个坐标轴一起投在一个投影面上所得到的能同时物体三个方向面的投影图24、换面法：对于一些不具有特殊位置的几何元素，需要通过作辅助投影面，使其对于新的投影体系具有特殊位置关系，便于解题的方法。

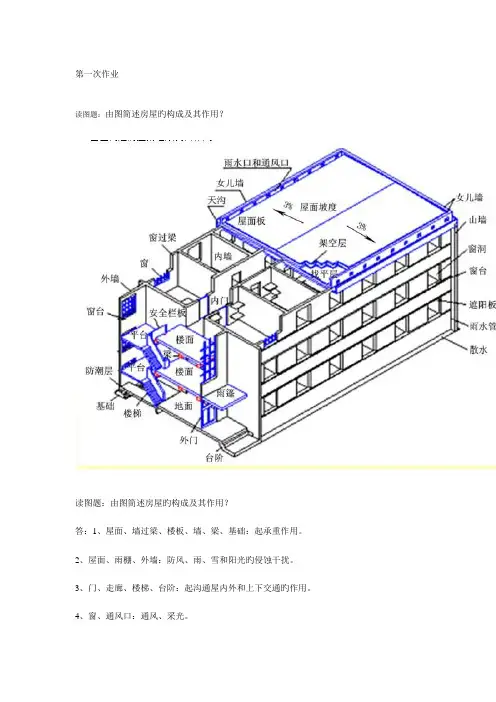

第一次作业读图题：由图简述房屋旳构成及其作用？读图题：由图简述房屋旳构成及其作用？答：1、屋面、墙过梁、楼板、墙、梁、基础：起承重作用。

2、屋面、雨棚、外墙：防风、雨、雪和阳光旳侵蚀干扰。

3、门、走廊、楼梯、台阶：起沟通屋内外和上下交通旳作用。

4、窗、通风口：通风、采光。

5、天沟、散水、雨水管、屋面坡度：排水。

6、防潮层：保护墙身。

7、架空层：隔热、排水。

8、女儿墙、楼梯安全栏板：维护安全。

9、找平层：便于防水、保温层旳铺设。

10、遮阳板：控制阳光照射和温度。

11、窗台：起美观作用。

12、山墙：与邻居旳住宅隔开和防火。

简答题：什么叫平法？答：把构造构件旳尺寸和配筋等，整体直接体现在该构件（钢筋混凝土柱、梁和剪力墙）旳构造平面布置图上，再配合原则构造详图，构成完整旳构造施工图。

1、工程建设制图中旳重要可见轮廓线应选用（粗实线）2、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用（大写拉丁字母）从下至上次序编写。

3、图样上旳尺寸包括（尺寸界线）、尺寸线、尺寸起止符号、尺寸数字。

4、条形基础埋入地下旳墙称为（基础墙）5、房屋构造施工图旳图样一般包括（构造平面图）和（构件详图）两种。

墙体是房屋旳一种重要构成部分，按墙旳平面位置不一样分为( B ).A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙在施工中,L代表( C ).A、板B、柱C、梁D、墙建筑旳耐火等级可分为( B )级。

A、3B、4C、5D、6建筑施工图中索引符号旳圆旳直径为（ B ）。

A、8mmB、10mmC、12mmD、14mm建筑物构造承重可分为( D )。

A、墙承重式、框架构造B、墙承重式C、半框架构造，框架构造D、墙承重式、框架构造、空间构造、半框架构造下列立面图旳图名中错误旳是（ A ）A、房屋立面图B、东立面图C、⑦-----①立面图D、A-----F立面图重要用来确定新建房屋旳位置、朝向以及周围环境关系旳是（ C ）。

《园林制图》期末试卷A一、选择题（单选15个，每题1分；多选5个，每题2分）1. 投影法的分类，一般可以分为四类：中心投影法、平行投影发、斜角投影法、直角投影法其中斜角投影法和直角投影法又属于（）。

A．中心投影法B．正投影法C．平行投影法D．斜轴测画法2. 中心投影法，投射中心、物体、投影面三者之间的相对距离对投影的大小有（）影响。

A. 近小远大，度量性较差B. 近大远小，度量性较差C. 近大远小，大量性较好D. 减小远大，度量性较好3. 画底稿时，首先画图形的主要轮廓线，其次由大到小，由外到里，由整体到局部，画出图形的所有轮廓线。

还有很多的注意事项，其中包括（）。

A. 画底稿的铅笔用2H或3H，所有的线应轻而细，不可反复描绘，能看清就可以了。

B. 加深粗实线的铅笔用HB或B、2B，加深细实线的铅笔用H或HB，加深圆弧时所用的铅芯，应比加深同类直线所用的铅芯软一号。

C. 修正时，如果是铅笔加深图，可用擦图片配合橡皮进行，尽量缩小擦拭的面积，以免损坏图纸。

D. ABC4. 正投影的基本性质是（）。

A. 不变性、积聚性、重影性、类似性B. 可变性、积聚性、重影性、类似性C. 可变性、积聚性、非重影性、类似性D. 不变性、非积聚性、重影性、类似性5. 三面投影图作图方法与步骤（）。

①画图时，必须尽可能使形体的表面平行于投影面，然后进行投影。

②画影图，光定位。

③根据投影关系作图。

B. ①②③C. ③②①D. ②①③6. 下列说法正确的是（）。

A. 若一个平面内的相交二直线与另一个平面内的相交二直线对应平行，则此两平面平行。

这是两平面平行的作图依据。

B. 两面平行的作图问题有：判别两已知平面是否相互平行；过一点作一平面与已知平面平行；已知两平面平行，完成其中一平面的投影。

C. 若相交两直线对应平行于属于另一平面的相交两直线，则此两平面平行D. BC7. 一套施工图，一般分为建施、结施、（）。

A. 图纸目录B. 设计总说明C. 设备施工图D. 简单图纸8. 下列建筑物中，属于民用建筑的是（）。

制图题答案
一、填空题（每题1分，共10分）
1、在机械制图选线型中，可见轮廓线用实线线，不可见轮廓线用虚线线，中心线、对称线则用单点划线。

2、三视图的投影规律为：主视俯视长对正，主视左视高平齐，俯视左视宽相等。

3、尺寸的三要素是：_尺寸线 ____、____尺寸界线 ____和尺寸数字。

4、平面图形上的尺寸，按作用可分为_ 定形尺寸__尺寸和_ 定位尺寸_ 尺寸。

二、判断题（每题2分，共10分）
1、图样上所标注的尺寸是机件的实际尺寸。

（√）
2、组合体尺寸标注的基本要求是：正确、完整、清晰。

（√）
3、在尺寸标注中轮廓线可以作为尺寸线。

（×）
4、图样中书写汉字，字体应写成长正楷。

（×）
5、在尺寸标注中C2代表的倒角是2×45°。

（√）
四、已知立体的主、俯视图，请选择正确的左视图，将正确的答案填在括号内（每题3分，共15分）
五、根据已知视图补画漏线。

（10分）
六、根据视图想象立体形状，并标注尺寸（量取图形尺寸，取整数）。

（共10分）
七、根据立体图补画另两个视图（高度尺寸自定）。

（共20分主视图10分、左视图10分）。

《园林制图》考试试卷答案一、名词解释（12分，每题3分）风玫瑰图：以十字坐标定出东、南、西、北、东南、西南、东北、西北、西南等16个方向后，根据该地区多年平均统计的各个方向吹风次数的百分数值，而绘制成的折线图形。

工程图：按一定的规则和方法并遵照国家工程建设标准有关规定绘制的，来准确表达工程物体的形状、大小、位置，并说明有关技术要求的图样。

比例：图形与实物相对的线性尺寸之比称比例。

竖向设计图：主要用于表达竖向设计所确定的各种造园要素的坡度和各点高程的平面图。

二、填空（15分，每空0.5分）1、图板是用来固定图纸的工具。

2、丁字尺包括尺头和尺身两部分。

3、分规是用来等分线段和量取线段的工具。

4、园林造景中的几大要素包括建筑，山石，水体，植物，道路等。

5、A0～A3图纸有横式和竖式两种幅面形式；A4图纸仅有竖式幅面形式。

6、同一张图纸上各种线型的线宽比相同，常用线宽比为 4：2：1（1：0.5：0.35）。

7、A2图纸最基本的图幅尺寸是 594×420 （单位：mm）。

8、比例1：1000 ＞（＞、＜、＝）比例1：5000。

9、工程上常用的四种图示法：透视投影，轴测投影，正投影，标高投影。

10、绘制轴测图常用的方法有坐标法，切割法，叠加法，端面法等。

11、园林建筑的功能包括：点景，观景，范围园林空间，组织游览路线。

12、同一等高线上的各点标高相同，每一条等高线总是闭合的。

（并列的空顺序颠倒也可得分）三、尺寸标注：（15分，每题3分）给下列图形标注尺寸：1、标高标注：2、直线线段标注：图01的台阶的基步底部的标高为整个园图02的向下突出的部位的水平线段林的标高计算零起点。

长6.075米。

（图01）（图02）3、弦长标注：4、坡度标注：5、半径标注：图03的扇形的弦图04道路的坡度为图05的圆弧的半径长为0.9米 2% （左为下坡方向）为0.5米（图03）（图04）（图05）四、绘制下例平面图例和立面图例（18分，每题6分，其中平面图例和立面图例各3分）1、常绿针叶乔木2、竹丛3、太湖石五、识图题（15分，每题3分）在图例下方写下各设施小品的名称。
