特灵空调故障代码 ODESSEY

特灵空调故障代码-特灵中央空调维修代码说明来源：舒适100网特灵是全球领先的室内舒适家居系统综合解决方案供应商，在美国，每两个家庭就有一个家庭使用特灵的产品，特灵致力于为客户提供高效节能的采暖、通风和空调系统服务，使用特灵空调的人数不胜数。

特灵空调有灵活的检验代码，我们只需根据代码提示就可以知道空调哪里出了问题。

特灵空调故障代码显示EE 线控器与室内机通讯异常，主板不做故障处理E：00 线控器环境温度传感器故障，调用主板回风温度传感器，正常运行E：01 制冷剂泄漏，内风机/辅热可运行，其它外设关闭E：02 压缩机堵转，关闭压缩机/外风机，内风机可运行E：03 室外盘管温度传感器故障，关闭压缩机/外风机，内风机可运行E：04 室内盘管温度传感器故障，"定频机：关闭压缩机/外风机，内风机可运行；变频机：降频运行"E：05 室内机环境温度传感器故障，"调用线控器温度传感器，正常运行。

E:00,E:05同时出现时停机"E：06 室外机环境温度传感器故障"定频机：在HEAT2/4规格，略过与之有关条件继续运行；变频机：降频运行"E：07 排气或压缩机顶部温度传感器故障，关闭压缩机/外风机E：08 IPM模块保护关闭压缩机，外风机继续运行E：09 室外机过压、欠压，电压正常后恢复E：10 压缩机排气温度过高，关闭压缩机/外风机E：11 室内、外机通讯异常，对应的室内机停止工作E：12 保留，未使用E：13 室外机EEPROM数据错误，系统停机E：14 相邻机无电源，关闭压缩机/外风机，制冷系统维修资料及电控系统维修资料特灵空调故障代码：室内机故障显示表A、线控器故障显示表(适用于KR(d)-*N/D(线控)机型)故障类别显示故障浮子开关异常E0室外机故障E1异运行故障E2液管温度传感器故障E3气管温度传感器故障E4室内机846芯片与808芯片通讯异常E5与电子膨胀阀盒通讯异常E7线控器与室内机控制板通讯异常E8室内外机通讯异常E9水温传感器异常EBB、遥控接收器室内机故障表示方法(适用于KR(d)-*N/D(遥控)机型) 特灵空调故障代码：故障灯闪烁次数室内机故障内容定时灯闪1次液管温度传感器异常定时灯闪2次气管温度传感器异常定时灯闪3次环温温度传感器异常定时灯闪4次与室外机通讯异常定时灯闪5次与电子膨胀阀盒通讯异常定时灯闪6次室内机846芯片与808芯片通信异常定时灯闪8次电子膨胀阀强电板故障定时灯闪10次室内机PG风机异常定时灯闪11次浮子开关或水泵电机异常定时灯闪12次室内机EEPROM数据异常定时灯闪13次室内热过载定时灯闪14次室内机与线控器通讯异常特灵空调故障代码：室外机故障显示表A、线控器显示E1时，可检查室内机主板LED1或室外机主板LED1(KR-80W/(BP))、室外机主板LED（ALARMA或ALARMB（KR-120W/（BP）故障类别LED1闪烁次数室外机除霜温度传感器异常闪1次室外机环境温度传感器异常闪2次压缩机吸气温度传感器异常闪3次压缩机排气温度传感器异常闪4次室外机AC过电流保护闪6次室外机DC电压不足保护闪7次室外机功率模块过电流保护闪9次室外机EEPROM故障闪10次压缩机排气过热保护闪11次室外机857芯片与808芯片通讯异常闪12次室外机系统压力过高保护闪13次B、遥控接收器室外机故障表示方法故障灯闪烁次数室内机故障内容运行灯闪1次除霜温度传感器异常运行灯闪2次室外环温传感器异常运行灯闪3次回气温度传感器异常运行灯闪4次排气温度传感器温度异常运行灯闪5次蒸发温度传感器异常运行灯闪6次AC过电流保护运行灯闪7次DC电压不足保护运行灯闪9次DC电流保护（ARW）运行灯闪10次EEPROM故障运行灯闪11次排气过热保护运行灯闪12次857与846通讯不良运行灯闪13次压力开关运行灯闪14次高压压力传感器PD不良运行灯闪15次低压压力传感器PS不良C、KR-110W/（BP）、KR-140W/（BP）、KR-140W/（S）（BP）、KR-280W/（BP）外机电脑板LED灯显示故障代码出现故障时，室外机电脑板上的LED （ALARM）闪烁，闪烁的次数与检修代码相同。

奥德赛(ODYSS EY)空调系统及故障诊断（下）7.空调的压力测试通过测试空调系统的压力，可以分析空调系统中的故障。

空调系统压力测试如表2所示。

四、常见故障排除1.空调暖风系统不工作（1）检查驾驶员侧仪表板下的熔丝/继电器盒的3号熔丝（7.5A）。

如果熔丝烧断了，更换熔丝并重新检查系统。

如有必要，维修对地短路。

如果熔丝完好，转到下一步。

（2）断开气候控制装置30针线束接头“B”。

将点火开关转至“ON”位置。

测量气候控制装置线束接头“B”的1号端子对地电压。

如图6所示。

如果电压为蓄电池电压，则转到下一步。

如果不等于蓄电池电压，维修驾驶员仪表板下熔丝/继电器盒的3号熔丝和气候控制装置之间的电路断路。

（3）检查气候控制装置30针线束接头“B”的30号端子对地导通性。

如果不导通，检查气候控制装置和接地之间的电路是否有断路，如果电路正常，则检查接地是否不良。

如果导通，检查气候控制装置线束接头“B”的导线是否松动或连接不良。

如果导线与连接良好，则暂时用已知良好的气候控制装置替代，然后重新测试系统。

如果系统工作正常，更换原气候控制装置。

2.再循环控制风门不在新鲜空气与再循环空气之间转换（1）检查驾驶员侧仪表板下的熔丝/继电器盒的3号熔丝（7.5A）。

如果熔丝烧断了，更换熔丝并重新检查系统。

如有必要，维修对地短路。

如果熔丝完好，转到下一步。

（2）断开再循环控制电动机7针线束接头。

将点火开关转至“ON”位置。

测量再循环控制电动机线束接头的1号端子对地电压。

如图7所示。

如果电压为蓄电池电压，则转到下一步。

如果所测电压不等于蓄电池电压，则维修驾驶员仪表板下熔丝/继电器盒的3号熔丝和再循环控制电动机之间的电路断路。

（3）关闭点火开关。

拆下再循环控制电动机并对其进行测试。

如果电动机有故障，则转到步骤（7）。

如果再循环控制电动机正常，转到下一步。

（4）断开气候控制装置的30针线束接头“B”。

分别检查接头“B”的27号端子和28号端子对地导通性。

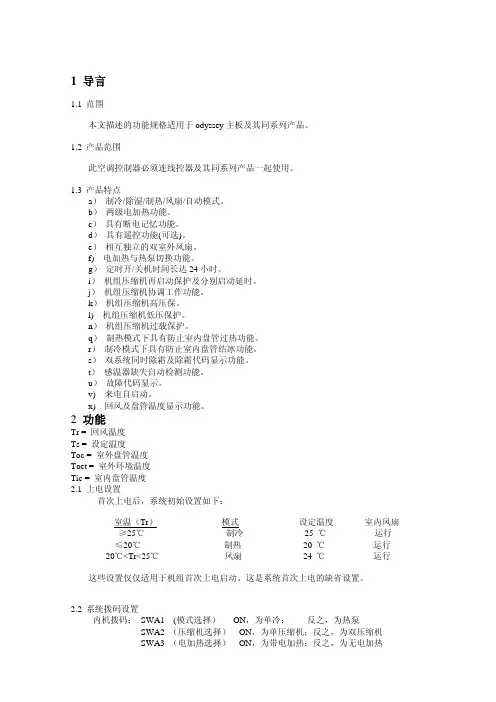

1 导言1.1 范围本文描述的功能规格适用于odyssey主板及其同系列产品。

1.2 产品范围此空调控制器必须连线控器及其同系列产品一起使用。

1.3 产品特点a）制冷/除湿/制热/风扇/自动模式。

b）两级电加热功能。

c）具有断电记忆功能。

d）具有遥控功能(可选)。

e）相互独立的双室外风扇。

f) 电加热与热泵切换功能。

g）定时开/关机时间长达24小时。

i）机组压缩机再启动保护及分别启动延时。

j）机组压缩机协调工作功能。

k）机组压缩机高压保。

l) 机组压缩机低压保护。

n）机组压缩机过载保护。

q）制热模式下具有防止室内盘管过热功能。

r）制冷模式下具有防止室内盘管结冰功能。

s）双系统同时除霜及除霜代码显示功能。

t）感温器缺失自动检测功能。

u）故障代码显示。

v) 来电自启动。

x) 回风及盘管温度显示功能。

2 功能Tr = 回风温度Ts = 设定温度Toc = 室外盘管温度Toet = 室外环境温度Tic = 室内盘管温度2.1 上电设置首次上电后，系统初始设置如下：室温（Tr）模式设定温度室内风扇≥25℃制冷25 ℃运行≤20℃制热20 ℃运行20℃<Tr<25℃风扇24 ℃运行这些设置仅仅适用于机组首次上电启动。

这是系统首次上电的缺省设置。

2.2 系统拨码设置内机拨码： SWA1 (模式选择）ON，为单冷；反之，为热泵SWA2 （压缩机选择） ON，为单压缩机；反之，为双压缩机SWA3 （电加热选择） ON，为带电加热；反之，为无电加热SWA4 （来电自启动选择）ON，为来电自启动；反之，无来电自启动SWA5 （除霜防冷风程序选择）ON，为除霜不停风机；反之，除霜停风机SWA6 KFC电加热模式ON, 为KFC 模式；反之，普通模式外机拨码： SWB1 备用SWB2 备用线控器拨码：SWC1 （房间温度探头切换）ON，为线控器温度；反之为回风温度。

SWC2 辅热功能切换；ON为辅热键为热泵辅热切换键；反之辅热键为关闭开启辅热按键（仅热泵＋电加热非KFC有效）2.4 开关有2种方法开关系统：i) 通过ON/OFF开关触发ii）通过定时功能设定2.4.1 ON/OFF开关触发ON/OFF开关触发方式通过按开关按钮完成。

特灵空调故障代码总汇ILLUSION/INSIGHT 电控板规格与拨码主控板除单冷型单独⼀种板⼦以外，冷暖型⼀共有⼋种软件规格，⽤⼀四位微开关上下拨动来定义其中任何⼀种： 1＃：2＃：3＃：4＃：主控板　P/N 规格（功能/⼤⼩）1=ON:⼩机化霜1=ON:⼤机化霜1=ON:(-5C 以下,强制IDF 配合AH 开)0=OFF:(-5C 以上,防冷风关IDF)1=ON:(-5C 以下, AH 开⽽锁HP) 0=OFF:(-7C 以下,HP/AH 共存)1010-8061-02CL 0000COOL11010-8061-03CL+WV 001 COOL21010-8061-03CL+HP （⼩）1000HEAT31010-8061-03CL+HP （⼤）0100HEAT31010-8061-03CL+HP+AH （⼩）1010HEAT11010-8061-03CL+HP+AH （⼤）0110HEAT11010-8061-03CL+HP+AH （⼩）1011HEAT21010-8061-03CL+HP+AH（⼤）0111HEAT21010-8061-03CL+HP+AH （⼩）1111HEAT4注:(1)若忽视芯⽚，主控板仅⼆种：单冷型（1010-8061-02）和冷暖型（1010-8061-03）； (2)辅助加热AH仅为热⽔盘/辅助电加热的其中之⼀。

(3)使⽤说明见最后。

四位开关ILLUSION/INSIGHT 线控器内部拨码功能?第1位：感温探头切换选择。

设置为ON,机组回风温度调⽤线控器回风探头温度值；设置为OFF,机组回风温度调⽤主板回风探头温度值。

(出⼚状态设置为OFF)?第2位：该室内机是否是⾼优先级。

设置为ON ，本室内机开机时维⾼优先级；设置为OFF 时，本室内机⽆优先级功能。

此功能⽤于1拖6、1拖5的SB 系统上。

(出⼚状态设置为OFF)。

ILLUSION/INSIGHT故障报警E01:冷媒泄漏报警E02:⾼压保护E03:Toc缺失异常报警E04:Tic缺失异常报警E05:To缺失异常报警E06:Toab缺失异常报警Impression1 4位室外机拨码（新）1位：ON : 标准系列（厚）内机 OFF：超薄系列（薄）内机2位：ON上机A系统，可独⽴运⾏ OFF:下机B系统，需上机有电(1to2TWD产品统⼀设置为OFF)3、4位，容量组合位：OFF ON 509（地址1）+518（地址2）组合OFF OFF 512（地址1）+512（地址2）组合ON ON 524（地址2）单机ON OFF 509（地址1）+524（地址2）组合注意：⼀拖⼆的第2位拨码设置为OFF。

特灵空调故障代码大全故障现象故障处理EE 线控器与室内机通讯异常主板不做故障处理E：00 线控器环境温度传感器故障调用主板回风温度传感器，正常运行E：01 制冷剂泄漏内风机/辅热可运行,园林椅，其它外设关闭E：02 压缩机堵转关闭压缩机/外风机，内风机可运行E：03 室外盘管温度传感器故障关闭压缩机/外风机，内风机可运行E：04 室内盘管温度传感器故障“定频机：关闭压缩机/外风机，内风机可运行；变频机：降频运行"E：05 室内机环境温度传感器故障"调用线控器温度传感器，正常运行。

E:00,E:05同时出现时停机"E：06 室外机环境温度传感器故障"定频机：在HEAT2/4规格，略过与之有条件继续运行；变频机：降频运行"E：07 排气或压缩机顶部温度传感器故障关闭压缩机/外风机E：08 IPM模块保护关闭压缩机，外风机继续运行E：09 室外机过压、欠压电压正常后恢复E：10 压缩机排气温度过高关闭压缩机/外风机E：11 室内、外机通讯异常对应的室内机停止工作E：12 保留，未使用E：13 室外机EEPROM数据错误系统停机E：14 相邻机无电源关闭压缩机/外风机5.1室内机故障显示表A、线控器故障显示表(适用于KR(d)-*N/D(线控)机型)故障类别显示故障:浮子开关异常B、遥控接收器室内机故障表示方法(适用于KR(d)-*N/D(遥控)机型)故障灯闪烁次数室内机故障内容定时灯闪1次液管温度传感器异常定时灯闪2次气管温度传感器异常定时灯闪3次环温温度传感器异常定时灯闪4次与室外机通讯异常定时灯闪5次与电子膨胀阀盒通讯异常定时灯闪6次室内机846芯片与808芯片通信异常定时灯闪8次电子膨胀阀强电板故障定时灯闪10次室内机PG风机异常定时灯闪11次浮子开关或水泵电机异常定时灯闪12次室内机EEPROM数据异常定时灯闪13次室内热过载定时灯闪14次室内机与线控器通讯异常希望能帮上你，，，，，特灵空调故障代码显示代码故障现象故障处理EE 线控器与室内机通讯异常主板不做故障处理E：00 线控器环境温度传感器故障调用主板回风温度传感器，正常运行E：01 制冷剂泄漏内风机/辅热可运行，其它外设关闭E：02 压缩机堵转关闭压缩机/外风机，内风机可运行E：03 室外盘管温度传感器故障关闭压缩机/外风机，内风机可运行E：04 室内盘管温度传感器故障"定频机：关闭压缩机/外风机，内风机可运行；变频机：降频运行"E：05 室内机环境温度传感器故障"调用线控器温度传感器，正常运行。

特灵空调故障代码-特灵中央空调维修代码说明来源：舒适100网特灵是全球领先的室内舒适家居系统综合解决方案供应商，在美国，每两个家庭就有一个家庭使用特灵的产品，特灵致力于为客户提供高效节能的采暖、通风和空调系统服务，使用特灵空调的人数不胜数。

特灵空调有灵活的检验代码，我们只需根据代码提示就可以知道空调哪里出了问题。

特灵空调故障代码显示EE 线控器与室内机通讯异常，主板不做故障处理E：00 线控器环境温度传感器故障，调用主板回风温度传感器，正常运行E：01 制冷剂泄漏，内风机/辅热可运行，其它外设关闭E：02 压缩机堵转，关闭压缩机/外风机，内风机可运行E：03 室外盘管温度传感器故障，关闭压缩机/外风机，内风机可运行E：04 室内盘管温度传感器故障，"定频机：关闭压缩机/外风机，内风机可运行；变频机：降频运行"E：05 室内机环境温度传感器故障，"调用线控器温度传感器，正常运行。

E:00,E:05同时出现时停机"E：06 室外机环境温度传感器故障"定频机：在HEAT2/4规格，略过与之有关条件继续运行；变频机：降频运行"E：07 排气或压缩机顶部温度传感器故障，关闭压缩机/外风机E：08 IPM模块保护关闭压缩机，外风机继续运行E：09 室外机过压、欠压，电压正常后恢复E：10 压缩机排气温度过高，关闭压缩机/外风机E：11 室内、外机通讯异常，对应的室内机停止工作E：12 保留，未使用E：13 室外机EEPROM数据错误，系统停机E：14 相邻机无电源，关闭压缩机/外风机，制冷系统维修资料及电控系统维修资料特灵空调故障代码：室内机故障显示表A、线控器故障显示表(适用于KR(d)-*N/D(线控)机型)故障类别显示故障浮子开关异常E0室外机故障E1异运行故障E2液管温度传感器故障E3气管温度传感器故障E4室内机846芯片与808芯片通讯异常E5与电子膨胀阀盒通讯异常E7线控器与室内机控制板通讯异常E8室内外机通讯异常E9水温传感器异常EBB、遥控接收器室内机故障表示方法(适用于KR(d)-*N/D(遥控)机型) 特灵空调故障代码：故障灯闪烁次数室内机故障内容定时灯闪1次液管温度传感器异常定时灯闪2次气管温度传感器异常定时灯闪3次环温温度传感器异常定时灯闪4次与室外机通讯异常定时灯闪5次与电子膨胀阀盒通讯异常定时灯闪6次室内机846芯片与808芯片通信异常定时灯闪8次电子膨胀阀强电板故障定时灯闪10次室内机PG风机异常定时灯闪11次浮子开关或水泵电机异常定时灯闪12次室内机EEPROM数据异常定时灯闪13次室内热过载定时灯闪14次室内机与线控器通讯异常特灵空调故障代码：室外机故障显示表A、线控器显示E1时，可检查室内机主板LED1或室外机主板LED1(KR-80W/(BP))、室外机主板LED（ALARMA或ALARMB（KR-120W/（BP）故障类别LED1闪烁次数室外机除霜温度传感器异常闪1次室外机环境温度传感器异常闪2次压缩机吸气温度传感器异常闪3次压缩机排气温度传感器异常闪4次室外机AC过电流保护闪6次室外机DC电压不足保护闪7次室外机功率模块过电流保护闪9次室外机EEPROM故障闪10次压缩机排气过热保护闪11次室外机857芯片与808芯片通讯异常闪12次室外机系统压力过高保护闪13次B、遥控接收器室外机故障表示方法故障灯闪烁次数室内机故障内容运行灯闪1次除霜温度传感器异常运行灯闪2次室外环温传感器异常运行灯闪3次回气温度传感器异常运行灯闪4次排气温度传感器温度异常运行灯闪5次蒸发温度传感器异常运行灯闪6次AC过电流保护运行灯闪7次DC电压不足保护运行灯闪9次DC电流保护（ARW）运行灯闪10次EEPROM故障运行灯闪11次排气过热保护运行灯闪12次857与846通讯不良运行灯闪13次压力开关运行灯闪14次高压压力传感器PD不良运行灯闪15次低压压力传感器PS不良C、KR-110W/（BP）、KR-140W/（BP）、KR-140W/（S）（BP）、KR-280W/（BP）外机电脑板LED灯显示故障代码出现故障时，室外机电脑板上的LED （ALARM）闪烁，闪烁的次数与检修代码相同。

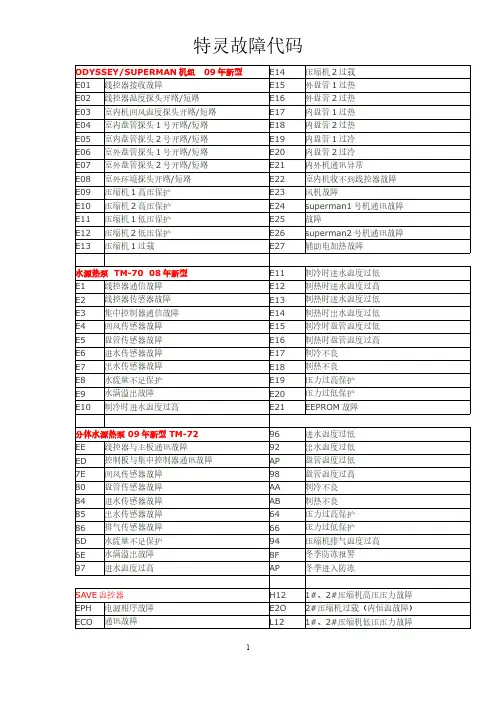

ODYSSEY/SUPERMAN机组 09年新型E14压缩机2过载E01线控器接收故障E15外盘管1过热E02线控器温度探头开路/短路E16外盘管2过热E03室内机回风温度探头开路/短路E17内盘管1过热E04室内盘管探头1号开路/短路E18内盘管2过热E05室内盘管探头2号开路/短路E19内盘管1过冷E06室外盘管探头1号开路/短路E20内盘管2过冷E07室外盘管探头2号开路/短路E21内外机通讯异常E08室外环境探头开路/短路E22室内机收不到线控器故障E09压缩机1高压保护E23风机故障E10压缩机2高压保护E24superman1号机通讯故障E11压缩机1低压保护E25故障E12压缩机2低压保护E26superman2号机通讯故障E13压缩机1过载E27辅助电加热故障水源热泵 TM-70 08年新型E11制冷时进水温度过低E1线控器通信故障E12制热时进水温度过高E2线控器传感器故障E13制热时进水温度过低E3集中控制器通信故障E14制热时出水温度过低E4回风传感器故障E15制冷时盘管温度过低E5盘管传感器故障E16制热时盘管温度过高E6进水传感器故障E17制冷不良E7出水传感器故障E18制热不良E8水流量不足保护E19压力过高保护E9水满溢出故障E20压力过低保护E10制冷时进水温度过高E21EEPROM故障分体水源热泵 09年新型 TM-7296进水温度过低EE线控器与主板通讯故障92出水温度过低ED控制板与集中控制器通讯故障AP盘管温度过低7E回风传感器故障98盘管温度过高80盘管传感器故障AA制冷不良84进水传感器故障AB制热不良85出水传感器故障64压力过高保护86排气传感器故障66压力过低保护6D水流量不足保护94压缩机排气温度过高6E水满溢出故障8F冬季防冻报警97进水温度过高AP冬季进入防冻SAVE温控器H121#、2#压缩机高压压力故障EPH电源相序故障E2O2#压缩机过载（内恒温故障）ECO通讯故障L121#、2#压缩机低压压力故障ESE回风温度传感器故障E3O3#压缩机过载（内恒温故障）EFA风机故障H343#、4#压缩机高压压力故障ESL水流开关故障E4O4#压缩机过载（内恒温故障）EPU水泵过载L343#、4#压缩机低压压力故障PC1防冻结保护1EH11#电加热故障PC2防冻结保护2EH22#电加热故障E1O1#压缩机过载（内恒温故障）EH33#电加热故障WWHP(WPWE机组）单压缩机H1压缩机1高压报警SE¹使用侧回水温度开/短路L1压缩机1低压报警SL¹使用侧出水温度开/短路E3使用侧制冷出水温度过低SE¹水源侧回水温度开/短路97水源侧制冷时进水温度太高SL¹水源侧出水温度开/短路96水源侧制冷时进水温度太低FL水源侧/使用侧水流量不足97水源侧制热时进水温度太高OP使用侧水泵过载96水源侧制热时进水温度太低C1压缩机1过载92水源侧制热时出水温度太低WWHP(WPWE机组）双压缩机C2压缩机2过载SE 使用侧回水温度开/短路H1压缩机1高压报警SL 使用侧出水温度开/短路L1压缩机1低压报警SL水源侧回水温度开/短路L2压缩机2低压报警S2水源侧出水温度1开/短路E3使用侧制冷出水温度过低S3水源侧出水温度2开/短路97水源侧制冷时进水温度太高H2压缩机2高压报警96水源侧制冷时进水温度太低FL水源侧/使用侧水流量不足97水源侧制热时进水温度太高OP使用侧水泵过载96水源侧制热时进水温度太低C1压缩机1过载92水源侧制热时出水温度太低集中控制器适用于大部分可联控水机64压缩机1高压开关跳81出口盘管感温头故障65压缩机2高压开关跳82板换1感温头故障66压缩机1低压开关跳83板换2感温头故障67压缩机2低压开关跳84回水感温头故障68压缩机1过载85出水感温头故障69压缩机2过载8C低出水温度6A水泵过载8D制冷防冻6B风扇1过载8E板换防冻6C风扇2过载8F冬季防冻6D水流开关报警90板换温度过高6E电加热器过载91吸气温度不正常78低压超限92水源侧出水温度太低79高压超限93水源侧制热防冻7A电流超限96进水温度过低（源侧）7D温度传感器开路/短路97进水温度过高（源侧）7E环境温度传感器故障C8室内机水系统故障7F入口盘管感温头故障EE线控器与主板通讯故障80中部盘管感温头故障E1温控器感温器（回风或室温）故障CGWP机组第一代FD冷水流量故障H2系统B高压S1回水温度传感器故障L1系统A低压S2冷水防冻温度传感器开路或短路或防冻保护L2系统B低压S3冷媒A温度传感器开路或短路或防冻保护C1压缩机1故障S4冷媒B温度传感器开路或短路或防冻保护C2压缩机2故障H1系统A高压C3压缩机3故障CGWP机组第二代热泵E01主板和线控器故障E102回路冷凝压力过高E02流量开关故障E112回路蒸发压力过高E03蒸发器回水温度传感器TH1开路或短路E12系统1高压E04蒸发器出水温度传感器TH2开路或短路E13系统1低压E05冷凝器回水温度传感器TH3开路或短路E14系统2高压E06冷凝器出水温度传感器TH4开路或短路E15系统2低压E07水温太低于防冻保护E16压缩机1故障E081回路冷凝压力过高E17压缩机2故障E091回路蒸发压力过高E18压缩机3故障 E19压缩机4故障AQUASTREAM 中型控制器132#1模拟传感器故障（进水温度）148系统1排气压力故障133#2模拟传感器故障（出水温度）149系统2排气压力故障145#3模拟传感器故障（系统吸气温度）101系统2制热高压报警145#4模拟传感器故障（系统2吸气温度）99系统2制冷高压报警126#5模拟传感器故障（环境温度）109水流保护故障42系统1高压压力传感器故障106水泵故障43系统2高压压力传感器故障121系统1高压限制44系统1低压压力传感器故障123系统2高压限制45系统2低压压力传感器故障120系统1低压限制104压缩机1A过载或压缩机1A内部故障122系统2低压限制105压缩机1B过载或压缩机2B内部故障135环境温度超过工作115压缩机1C过载或压缩机3C内部故障154回路1低制冷剂温度116压缩机2A过载或压缩机2A内部故障155回路2低制冷剂温度117压缩机2B过载或压缩机2B内部故障156回路1低过热度保护118压缩机2C过载或压缩机2C内部故障157回路2低过热度保护100系统1制热高压报警141蒸发器防冻限制98系统1制冷高压报警143冬季防冻保护IMPRESSION2E01制冷剂泄漏E14吸气温度传感器故障E02压缩机堵转E15备用E03室外盘管温度传感器故障E16室内盘管进口温度传感器故障（制冷方向）E04电流互感器故障E17室内盘管中间温度传感器故障E05室内回风温度传感器故障E18室内盘管出口温度传感器故障E06室外环境温度传感器故障E24不再控制面板上显示E07室外排气温传或压机顶部温传故障E25不再控制面板上显示E08模块故障E26不再控制面板上显示E09室外机过压欠压故障E27不再控制面板上显示E10压缩机排气温度过高E29不再控制面板上显示E11室内.外机通讯异常E30不再控制面板上显示E12室外机阀控板通讯异常E31不再控制面板上显示E13室内机盘管温度过高 IMPRESSION1EE线控器于室内机通讯异常E07排气或压缩机顶部温度传感器故障E00线控器环境温度传感器故障E08IPM模块保护E01制冷剂泄漏E09室外机过压、欠压E02压缩机堵转E10压缩机排气温度过高E03室外盘管温度传感器故障E11室内、外机通讯异常E04室内盘管温度传感器故障E12保留，未使用E05室内机环境温度传感器故障E13室外机EEPROM数据错误E06室外机环境温度传感器故障E14相邻机无电源SPIDE变频多联线控器TM－07 属于室外机故障E01过欠压保护E13出水温度传感器开路或短路E02E02缺相保护E14回水温度传感器开路或短路E03相序保护E15套管换热器冷媒出口温度过高E04排气压力传感器故障E16水侧防冻保护E05排气压力过高E17邻机无电源E06吸气压力过高E21IPM模块保护E07压力传感器检测精度故障E22变频压缩机过电流保护E08流量开关E23变频排气温度传感器开路或短路E09套管换热器冷媒出口温度传感器开路或短路（风冷系统为盘管出口温度）E24变频排气温度过高E10套管换热器冷媒入口温度传感器开路或短路（风冷系统为盘管入口温度）E25模块散热器温度传感器开路或短路E11吸气温度传感器开路或短路E26模块散热器温度过高E12室外环境温度开路或短路E27变频压缩机电流检测故障SPIDE变频多联线控器TM－07 属于室内机故障E00线控器温度传感器故障E46室内提水泵故障E41室内机回风温度传感器故障E47室内风扇反馈信号故障E42室内蒸发器中部温度传感器故障E49室内EEPROM读写故障E43室内蒸发器入口温度传感器故障E51接收不到室外机通讯E44室内蒸发器出口温度传感器故障E52室内地址冲突ILLUSION/INSIGHT线控器TM-01至TM-03液晶显示屏E01冷媒泄漏报警E04室内盘管探头缺失E02高压保护E05回风温度探头缺失E03室外盘管探头缺失E06室外温度探头缺失旧型ILLUSION/INSIGHT LED显示屏睡眠灯Tic传感器报警冷媒泄漏报警中速风Tic传感器缺失内盘温度传感器断路制冷灯Toc传感器报警高压保护低速风Tr传感器缺失回风传感器断路高速风Toc传感器缺失外盘温度传感器断路制热灯Toc传感器功能室外机冬季制热除霜08年新型ILLUSION线控器TM-05液晶显示屏E01线控器收通信故障E08外盘管传感器故障E02线控器传感器故障E09热水盘管传感器故障E03主控制板收通信故障E10内盘管防冻E04集中控制板通讯故障E11内盘管过热E05回风传感器故障E12外盘管过热E06室外传感器故障E13冷媒泄漏报警E07内盘管传感器故障E16EEPROM故障AQUASSERY联控单压缩机AQUASSERY联控双压缩机E1回水感温线短/开路E1回水感温线短/开路E2出水感温线短/开路E2出水感温线短/开路E3回风感温线短/开路E3回风感温线短/开路E4除霜感温线1短/开路E4除霜感温线1短/开路E5板换高温检测探头短/开路E5除霜感温线2短/开路E6电加热过载E6压缩机2高压报警E7水流量不足E7水流量不足E8水泵过载E8水泵过载E9风机过载E9风机过载EA压缩机1过载EA压缩机1过载EC压缩机1高压报警EB压缩机2过载ED压缩机1低压报警EC压缩机1高压报警EE内存存取故障ED压缩机1低压报警EF板换低温保护（制冷）EE压缩机2低压报警EF板换高温保护（制热）EF板换低温保护（制冷）KOOLMAN/AQUASSERY 单压缩机TM-11KOOLMAN/AQUASSERY 双压缩机TM-11 SE回水温度探头短路/开路SE回水温度探头短路/开路SL出水温度探头短路/开路SL出水温度探头短路/开路SD板换温度探头短路/开路S1化霜探头1号短路/开路S1化霜探头短路/开路S2化霜探头2号短路/开路H2电加热过载H2压缩机2号高压报警FL水流量不足FL水流量不足OP水泵过载OP水泵过载OF风机过载OF风机过载C1压缩机1号过载C1压缩机1号过载H1压缩机1号高压报警C2压缩机2号过载L1压缩机1号低压报警H1压缩机1号高压报警L2存储器存储故障L1压缩机1号低压报警E3制冷时出水温度太低L2压缩机2号低压报警E3制热时出水温度太高E3制冷时出水温度太低KOOLMAN500 TC550/TC560A0出水感温器故障（出水探头）A3第一机防冻（冷媒管路）AL出水温度过低A4风扇电机内设置热保护跳脱水流量异常Ai入水感温器故障（回水探头）A1 A2第一机低压跳脱第二机高压跳脱LO感温器故障B1 B2第二机低压跳脱第二机高压跳脱H1感温器短路B3第二机防冻KOOLMAN&AQUASSERY08年线控器TM-71单压机SE回水感温线短路或开路OF风机过载 OP 水泵过载SL出水感温线短路或开路C1压缩机1过载SD吸气温度1短/开路H1压缩机1高压报警S1除霜感温线1短/开路L1压缩机1低压报警H2电加热过载E3制冷时出水温度太低FL水流量不足E4吸气温度太低KOOLMAN&AQUASSERY08年线控器TM-71双压机SE回水感温线短/开路OF风机过载 OP 水泵过载SL出水感温线短/开路C1压缩机1过载SD吸气温度1短/开路C2压缩机2过载S1除霜感温线1短/开路H1压缩机1高压报警S2除霜感温线2短/开路L1压缩机1低压报警S3吸气温度2短/开路L2压缩机2低压报警H2压缩机2高压报警E3制冷时出水温度太低FL水流量不足E4吸气温度太低ODYSSEY机组 06版控制器TM-31E01线控器接收故障E12压缩机2低压保护E02线控器温度探头开路/短路E13压缩机1过载E03室内机回风温度探头开路/短路E14压缩机2过载E04室内盘管探头1号开路/短路E15外盘管1过热E05室内盘管探头2号开路/短路E16外盘管2过热E06室外盘管探头1号开路/短路E17内盘管1过热E07室外盘管探头2号开路/短路E18内盘管2过热E08室外环境探头开路/短路E19内盘管1过冷E09压缩机1高压保护E20内盘管2过冷。

面板操作介绍1．开关机操作按压’键，即刻安上次关机时的模式运行；再次按压此键便关机。

严禁频繁开/关机操作。

2．模式选择模式选择包括：制冷、除湿、送风、制热和自动，必须在开机状态设置才有效。

3．参数浏览可浏览的参数包括：化霜进入温度P01、化霜退出温度P02、化霜间隔时间P03，最短化霜时间P04，防冷风温度P05，防冷风退出温度P06，内盘防冻结温度P07、电加热1启动P08，电加热2启动/热泵关闭温度P09，热泵重启动温度P10、回风温度P11、内盘1温度P12、内盘2温度P13，外盘1温度P14、外盘2管温度P15、室外环境温度P16，按压键后再按压、键可浏浏览其十七个参数的设置值。

4．故障复位操作当有故障时，声音报警1秒并且背光一直闪烁，只显示故障代码，按压键，故障排除,报警取消，重新恢复工作状态，如故障仍然存在，声音报警1秒，背光仍然一直闪烁。

关机时显示时钟且背光灭。

5．参数设置（具体操作见二用户设置）可修改的参数：化霜进入温度S01、化霜退出温度S02、化霜间隔时间S03，最短化霜时间S04，防冷风温度S05，防冷风退出温度S06，内盘防冻结温度S07、电加热1启动S08，电加热2启动S09，电加热启动/热泵关闭温度S11，热泵重启动温度S12，在密码输入有效后，按压键后再按压、键可修改其十一个参数的设置值。

6. 常态显示在开机状态，显示当前设定温度，运行模式以及压缩机、加热器的工作情况；在定时状态，定时开亮，定时关亮；在开机状态可完成上述十一项参数设置操作，无任何按键操作时，10秒后返回常态显示,背光15秒后关闭。

用户设置必须在开机状态下●密码输入按下键5秒，显示“50“闪烁后，再通过、键调节密码为`66`时按下键即可修改参数，错误立即退出。

●化霜进入温度设置1.温度设置范围：-10℃- 10℃。

2.操作：密码确认后，时间显示区””显示”S01”，按下键后开始闪烁，再通过、键调至需要的参数。

特灵空调故障代码及故障处理特灵空调, 故障代码, 故障处理故障代码故障现象故障处理E01 线控器接收故障关闭内风机、压缩机、外风机E02 线控器探头开路或短路报警不停机，调用线控器探头继续运行E03 回风探头开路或短路E04 内盘探头1开路或短路停系统1压缩机内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E05 内盘探头2开路或短路停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E06 外盘探头1开路或短路停系统1压缩机、外风机、内风机（仅在单系统时停止，双系统时，系统2不受影响继续运行）E07 外盘探头2开路或短路停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E08 外环境探头开路或短路报警，E09 压缩机1高压停系统1压缩机、外风机（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E10 压缩机2高压压缩机、外风机（系统1不受影响继续运行）E11 压缩机1低压停系统1压缩机、外风机（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E12 压缩机2低压停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E13 压缩机1 停系统（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E14 压缩机停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E15 停系统1压缩机、外风机（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E16 外盘管2过热停系统外风机（双系统时，系统1不受影响继续运行）E17 内盘管1过热1压缩机、外风机（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E18 内盘管2过热停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E19 内盘管1过冷停系统1压缩机、外风机（内风机仅在单系统时停止，双系统时，系统2不受影响继续运行）E20 内盘管2过冷停系统2压缩机、外风机（双系统时，系统1不受影响继续运行）E21 内外机通讯异常关闭内风机、压缩机、外风机E22 室内机收不到线控器故障关闭内风机、压缩机、外风机本文来自空调之家() 详细出处请参考：/thread-356-1-1.html。

Odyssey/Odyssey EVI 风管式分体机组Odyssey TWA/TTA075-250 21~68.8 kWOdyssey EVI TWA080-100 25~30 kW产品特性 Odyssey产品概述Odyssey风管式分体热泵机组是特灵公司产品卓越品质与可靠性能的充分展现，机组初投资和运行维护费用均低于大型冷水机组，且无水系统的腐蚀问题，单台故障不影响整体使用，为用户带来超值的助益!目前已广泛应用于超市、商店、餐厅、娱乐场所和工业厂房等场所，在全国已有众多知名用户，如中央电视台、北京国贸、易初莲花超市、肯德基快餐厅等。

产品特性产品齐全◆ 单机容量从21~68.8kW，规格齐全；◆ 单冷、单冷＋辅热、热泵、热泵＋辅热四种机组型式；◆ 一拖一和一拖二系统；◆ MWD、TWE两种型式室内机组；节约投资◆ 风冷管道式空气系统无水系统及其各种配套设备，因而大大降低了设备成本及安装费用；高效节能◆ 室外机组采用高效涡旋压缩机，并配以U型亲水铝箔—内螺纹铜管换热器，机组效率高；◆ 部分机组采用双回路设计，室外风扇相互独立，部分负荷可自动卸载，节省运行费用；运行宁静◆ 内机采用高效低噪风机，内壁粘贴吸音保温材料；◆ 外机采用涡旋压缩机，振动小，噪音低；能力强劲◆ 可在超低环境温度下正常制热，严寒的冬季为您带来春天般的温暖；◆ 寒冷地区可选配辅助电加热器，效率高，寿命长；健康舒适◆ 可引入室外清新空气，提高室内空气品质；◆ 特有的大风量小温差设计，用户感觉更为舒适；安装方便◆ 系统方便扩展，适合分阶段投入使用的楼宇；◆ 内机可吊装，也可落地明装，外机可安装于屋顶或地面，无需专门机房。

经久耐用◆ 全系列机组均通过中国国家检测中心测试；◆ 所有板材均为镀锌钢板，面板经过静电喷塑工艺，防腐蚀性强；◆ 机组为全空气系统，因此不存在水系统中水的腐蚀问题。

保护齐全◆ 压缩机高压保护；◆ 压缩机低压保护；◆ 压缩机过载保护；◆ 压缩机协调工作功能；◆ 压缩机再启动保护及分别启动延时；◆ 制冷模式下室内盘管结冰保护；◆ 制热模式下室内盘管过热保护。

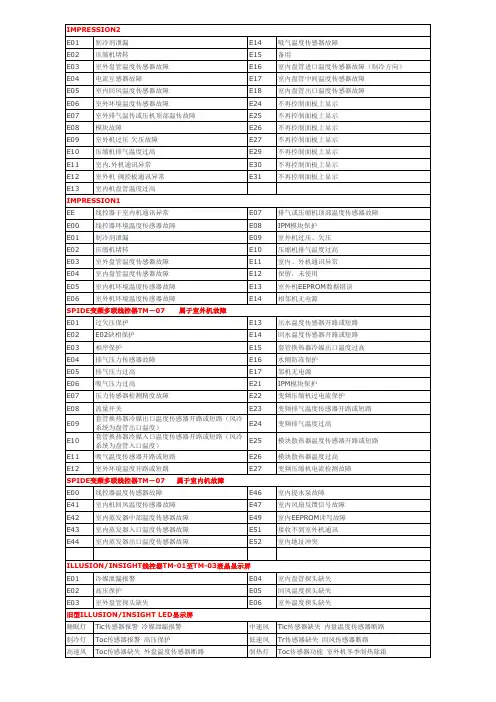

特灵空调故障代码大全E01制冷剂泄漏E02压缩机堵转E03室外盘管温度传感器故障E04电流互感器故障E05室内回风温度传感器故障E06室外环境温度传感器故障E07排气或压缩机顶部温度传感器故障E07室外排气温传或压机顶部温传故障E09室外机过压欠压故障E10压缩机排气温度过高E11室内.外机通讯异常E12室外机阀控板通讯异常E13室内机盘管温度过高E14吸气温度传感器故障E15备用E16室内盘管进口温度传感器故障（制冷方向）E17室内盘管中间温度传感器故障E18室内盘管出口温度传感器故障E24不再控制面板上显示E25不再控制面板上显示E08模块故障E26不再控制面板上显示E27不再控制面板上显示E29不再控制面板上显示E30不再控制面板上显示E31不再控制面板上显示EE线控器于室内机通讯异常E00线控器环境温度传感器故障E08IPM模块保护E01制冷剂泄漏E02压缩机堵转E03室外盘管温度传感器故障E04室内盘管温度传感器故障E05室内机环境温度传感器故障E06室外机环境温度传感器故障E09室外机过压、欠压E10压缩机排气温度过高E11室内、外机通讯异常E12保留，未使用E13室外机EEPROM数据错误E14相邻机无电源E01过欠压保护E13出水温度传感器开路或短路E02E02缺相保护E14回水温度传感器开路或短路E03相序保护E15套管换热器冷媒出口温度过高E04排气压力传感器故障E16水侧防冻保护E05排气压力过高E17邻机无电源E06吸气压力过高E21IPM模块保护E07压力传感器检测精度故障E22变频压缩机过电流保护E08流量开关E23变频排气温度传感器开路或短路E09套管换热器冷媒出口温度传感器开路或短路（风冷系统为盘管出口温度）E24变频排气温度过高E10套管换热器冷媒入口温度传感器开路或短路（风冷系统为盘管入口温度）E25模块散热器温度传感器开路或短路E11吸气温度传感器开路或短路E26模块散热器温度过高E12室外环境温度开路或短路E27变频压缩机电流检测故障E00线控器温度传感器故障E46室内提水泵故障E41室内机回风温度传感器故障E47室内风扇反馈信号故障E42室内蒸发器中部温度传感器故障E49室内EEPROM读写故障E43室内蒸发器入口温度传感器故障E51接收不到室外机通讯E44室内蒸发器出口温度传感器故障E52室内地址冲突E01冷媒泄漏报警E04室内盘管探头缺失E02高压保护E05回风温度探头缺失E03室外盘管探头缺失E06室外温度探头缺失睡眠灯Tic传感器报警冷媒泄漏报警中速风Tic传感器缺失内盘温度传感器断路制冷灯Toc 传感器报警高压保护低速风Tr传感器缺失回风传感器断路高速风Toc传感器缺失外盘温度传感器断路制热灯Toc传感器功能室外机冬季制热除霜。
