特灵离心机介绍

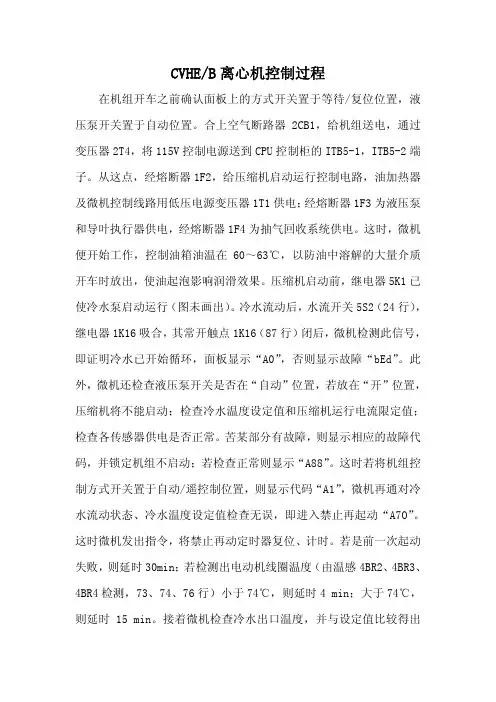

CVHE/B离心机控制过程在机组开车之前确认面板上的方式开关置于等待/复位位置，液压泵开关置于自动位置。

合上空气断路器2CB1，给机组送电，通过变压器2T4，将115V控制电源送到CPU控制柜的ITB5-1，ITB5-2端子。

从这点，经熔断器1F2，给压缩机启动运行控制电路，油加热器及微机控制线路用低压电源变压器1T1供电；经熔断器1F3为液压泵和导叶执行器供电，经熔断器1F4为抽气回收系统供电。

这时，微机便开始工作，控制油箱油温在60～63℃，以防油中溶解的大量介质开车时放出，使油起泡影响润滑效果。

压缩机启动前，继电器5K1已使冷水泵启动运行（图未画出）。

冷水流动后，水流开关5S2（24行），继电器1K16吸合，其常开触点1K16（87行）闭后，微机检测此信号，即证明冷水已开始循环，面板显示“A0”，否则显示故障“bEd”。

此外，微机还检查液压泵开关是否在“自动”位置，若放在“开”位置，压缩机将不能启动；检查冷水温度设定值和压缩机运行电流限定值；检查各传感器供电是否正常。

苦某部分有故障，则显示相应的故障代码，并锁定机组不启动；若检查正常则显示“A88”。

这时若将机组控制方式开关置于自动/遥控制位置，则显示代码“A1”，微机再通对冷水流动状态、冷水温度设定值检查无误，即进入禁止再起动“A7O”。

这时微机发出指令，将禁止再动定时器复位、计时。

若是前一次起动失败，则延时30min；若检测出电动机线圈温度（由温感4BR2、4BR3、4BR4检测，73、74、76行）小于74℃，则延时4 min；大于74℃，则延时15 min。

接着微机检查冷水出口温度，并与设定值比较得出差值。

若差值小于启动运行设定值，则不需制冷，机组不启动，微机则不停地检测冷水出口温度；若差值超过起动差值设定值，则微机将“需要制冷”指示灯亮，在禁止再起动延时末期，发出指令，使1U1K6（82行）闭合，使继电器5K2（82行）吸合，启动冷却水泵；若冷却水水压在3 min内建立，则冷却水、水流开关5S3（26行）闭合，继电器1K17（26行）吸合，其常开触点1K17（26行）吸合，其常开触点1K17（89行）闭合，微机检测出此信号，则显示代码“A71”，否则交替“A71”和故障自锁码“Bdc”。

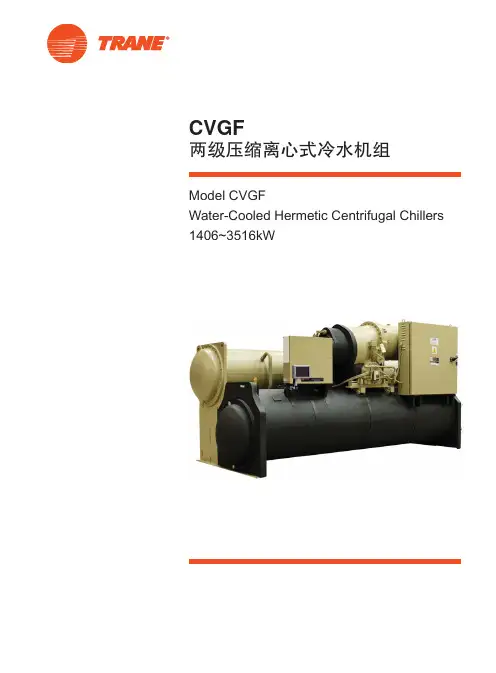

CVGF两级压缩离心式冷水机组Model CVGFWater-Cooled Hermetic Centrifugal Chillers 1406~3516kW型号说明降膜式蒸发器·制冷剂充注量少，减少使用费用·高效换热结构，省电看得见机载启动柜·方便用户安装· 节省用户操作空间冷凝器· 高效换热管，降低耗电量· 独有管卡技术，有效保护换热管压缩机· 专利叶轮，效率高· 两级压缩，冷量调节范围广半封闭电机· 液态制冷剂冷却，绕组温度低· 运转环境清洁，可靠性高冷凝器型号冷凝器换热管类型蒸发器型号蒸发器换热管类型孔板型号叶轮电机功率压缩机型号机组型号CVGF 400 - 266 - 960 - 19 - I 500C - T 500CCVGF离心式冷水机组型号说明AdaptiView 控制柜·自适应控制，机组运行更稳定·前馈功能，能量调节更灵敏·支持一次泵变频，系统更节能产品简介面对市场需求的不断多样化，为满足不同客户的要求，特灵公司推出了CVGF 离心式冷水机组，机组采用R134a作为制冷剂。

机组特点●高效节电，为您节省运行费用的冷水机组，ARI工况效率高达0.55kW/ton ◆机组采用两级压缩，单级经济器结构，无论在理论上还是在实际应用过程中都提高了机组的效率。

◆机组采用特灵公司发明的专利：独有的降膜式蒸发器，制冷剂充注量少，换热效率高，有力的提高了机组的效率。

◆压缩机采用特灵公司发明的专利：压缩机油槽除雾器，有效的降低了齿轮箱摩擦损失，有力的提高了机组的效率。

◆采用先进的流体动力学原理进行压缩机叶轮与导流叶片的优化设计，有力的提高了机组的效率。

◆采用先进的基本负荷功能，可使效率高的机组优先使用，以节省用户的运行费用。

●可靠性高，让您放心的冷水机组◆高强度的铝合金叶轮在设计转速的125%条件下进行测试，装配后经动平衡试验使振动小于5mm/s，保障了机组的可靠性。

特灵离心式冷水机组工作原理特灵离心式冷水机组是一种常用的工业冷却设备，其工作原理基于离心力和蒸发冷却原理。

本文将详细介绍特灵离心式冷水机组的工作原理。

一、离心力的作用特灵离心式冷水机组利用离心力将工质压缩和冷却。

在机组内部，通过离心压缩机将低温低压的工质变成高温高压的气体。

这个过程中，离心压缩机的转子高速旋转，产生的离心力将气体压缩，使气体温度升高。

二、蒸发冷却原理在离心压缩机压缩后，高温高压的气体进入冷凝器。

冷凝器内部通过冷却介质（通常为水）将高温气体冷却，使其温度降低。

这个过程中，气体中的热量被传递给冷却介质，从而使气体冷却。

三、冷却介质的循环经过冷凝器冷却的气体进入膨胀阀，通过膨胀阀的作用，气体的压力降低，温度也随之降低。

此时，气体变成低温低压的状态，进入蒸发器。

在蒸发器内部，蒸发器壁面与冷却介质（通常为冷水）接触，使气体中的热量传递给冷却介质，从而使气体进一步降温。

同时，蒸发器内部的蒸发器壁面积较大，增加了热交换的效果。

经过蒸发器的作用，气体变成低温低压的蒸汽，然后被离心压缩机重新吸入，循环进行。

四、冷却水的循环特灵离心式冷水机组中，冷却介质通常为冷水。

冷水通过冷却水循环系统进入蒸发器，与气体进行热交换。

在热交换过程中，冷却水吸收了气体中的热量，从而使气体温度降低。

经过热交换后，冷却水变热，然后通过冷却水循环泵再次回到冷却器，通过冷却器的冷却，使冷却水温度降低。

这样，冷却水可以循环使用，不断吸收气体中的热量，保持机组的正常运行。

五、控制系统的作用特灵离心式冷水机组还配备了控制系统，用于监测和调节机组的运行状态。

控制系统可以实时监测机组的温度、压力、流量等参数，并根据设定值进行调节。

通过控制系统的调节，可以保证机组的稳定运行和高效工作。

六、总结特灵离心式冷水机组的工作原理基于离心力和蒸发冷却原理。

通过离心压缩机将气体压缩和冷却，然后通过冷凝器和蒸发器的热交换，使气体温度降低。

同时，通过冷却水的循环，保证机组的正常运行。

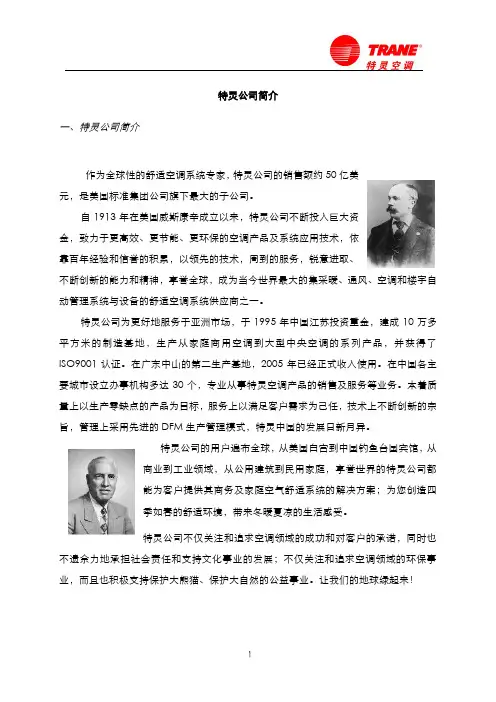

特灵公司简介一、特灵公司简介作为全球性的舒适空调系统专家，特灵公司的销售额约50亿美元，是美国标准集团公司旗下最大的子公司。

自1913年在美国威斯康辛成立以来，特灵公司不断投入巨大资金，致力于更高效、更节能、更环保的空调产品及系统应用技术，依靠百年经验和信誉的积累，以领先的技术，周到的服务，锐意进取、不断创新的能力和精神，享誉全球，成为当今世界最大的集采暖、通风、空调和楼宇自动管理系统与设备的舒适空调系统供应商之一。

特灵公司为更好地服务于亚洲市场，于1995年中国江苏投资重金，建成10万多平方米的制造基地，生产从家庭商用空调到大型中央空调的系列产品，并获得了ISO9001认证。

在广东中山的第二生产基地，2005年已经正式收入使用。

在中国各主要城市设立办事机构多达30个，专业从事特灵空调产品的销售及服务等业务。

本着质量上以生产零缺点的产品为目标，服务上以满足客户需求为己任，技术上不断创新的宗旨，管理上采用先进的DFM生产管理模式，特灵中国的发展日新月异。

特灵公司的用户遍布全球，从美国白宫到中国钓鱼台国宾馆，从商业到工业领域，从公用建筑到民用家庭，享誉世界的特灵公司都能为客户提供其商务及家庭空气舒适系统的解决方案；为您创造四季如春的舒适环境，带来冬暖夏凉的生活感受。

特灵公司不仅关注和追求空调领域的成功和对客户的承诺，同时也不遗余力地承担社会责任和支持文化事业的发展；不仅关注和追求空调领域的环保事业，而且也积极支持保护大熊猫、保护大自然的公益事业。

让我们的地球绿起来！二、特灵公司历史特灵空调---当今世界采暖、通风、空调、楼宇自动管理系统与设备最大的制造商之一，早在一个多世纪前从一个家庭作坊迈出了成功的第一步；* 1913年James Trane与其子Reuben Trane 创立特灵公司，生产蒸汽供热产品；* 1938年特灵公司成功推出全球工业领域第一台封闭式离心式冷水机，这项革性产品合特灵公司一跃成为空调领域的巨人。

美国特灵特灵简介 Prepared on 22 November 2020美国特灵(T r a n e)公司美国特灵(Trane)空调公司是世界上生产中央空调设备的最大厂家，以其优质的产品居于同行业的领导地位。

特灵空调公司生产先进的、高效率的空调制冷设备，适用于商业、工业、公共和民用建筑的需要。

TRANE INTERNATIONAL34家工厂 950间办事处58000名员工TRANE CHINA全部专业化人员2家工厂，30余个办事处，1个培训中心，2个零配件中心，6个维修中心，1个自动化中心特灵美国特灵英国特灵巴西,•特灵公司正式创立于1913年。

特灵公司创始人JAMES TRANE先生早在1885年即开始从事与空调制造有关的商务活动。

•特灵公司正式创立于1913年。

•特灵于1938年生产出第一台全封闭离心式冷水机组，这使其一越成为世界空调界的巨人。

•特灵于1959年推出第一台全封闭吸收式冷水机组。

•1964年，特灵成功的收购了法国GEMA公司，发展成为欧洲空调制冷设备第一大厂。

•1981年特灵推出具有创造性的三级压缩离心式冷水机组。

•1982年收购美国通用电器公司的空调厂，使特灵成为单元式空调器的最大生产厂家之一。

•1984年加入世界最大的建筑设备制造商－美国标准公司(American Standard CO.)。

•1987年推出螺杆式和涡旋式冷水机组，至此特灵已具备完善的空调制冷设备四大系列－吸收式、离心式、螺杆式和涡旋式冷水机组。

•1997年推出全新设计的HORIZON两级吸收式和直燃式冷水机组。

•1998年推出使用R134a环保型冷媒的RTHC系列，可靠性达%的水冷螺杆式冷水机组。

•离心机、螺杆机、涡旋式、吸收式冷水机组，空气处理机、空气未端设备、自控系统，共七个系列，十余万个品种。

•全部产品均已获得美国空调制冷学会（ARI）、美国和加拿大保险商实验室（UL）认证。

•全部产品均按NFPA70（美国国家防火协会）、NEC（美国电器规程）、ASHRAE/ANSI（机械安全规范）和ASME（美国机械工程师学会）标准设计。

特灵三级离心式冷水机组机械性能说明供应方提供的货物采用的是目前特灵公司乃至空调行业最先进、成熟的产品，其技术上保持于美国原厂同步，部分关键部件为美国进口。

以下就机组的主要特点、冷媒的使用进行说明：1.特灵离心冷水机组一些独特的优点，重点介绍如下：1）特灵三级压缩离心机组，采用低速运转+经济器（节能器）的行业内的最先进技术，运动部件最少，转速最低，噪音，振动最小，运行最可靠，维护费用低。

2）特灵三级压缩离心机组，能做到10－100％无级调节，这样的配置能使贵方在不增加变频投资的基础上，满足负荷调节而不致于发生喘振，备用性强。

3）特灵三级压缩离心机组，独家采用二级节能技术，部分负荷下更加节能。

4）特灵三级压缩离心机组采用半封闭压缩机和直接驱动技术，没有轴封的磨损，冷媒和润滑油不会泄漏，不必每年定期补充。

因此，使用特灵设备，可使业主大大节约维护成本。

5）特灵三级压缩离心机组，冷凝器换热管采用美国工业标准，壁厚达0.028”,比同行的0.025”厚12%，因此更加耐磨，寿命更长；换热器支撑板采用管卡结构，在冷媒高速冲击下不易磨损。

6）特灵三级压缩离心机组使用的是符合环保要求的R-123冷媒；由于R-123是负压制冷剂，所以特灵的三级压缩离心机组及其部件不属于压力容器，业主不必每年进行第三方的压力容器监检。

在机组使用寿命内可节约相当的费用。

特灵的三级压缩离心式冷水机组的先进特性特灵离心式冷水机组把一系列先进的技术集于一体，包括三级压缩、直接传动、二级节能器，封闭式电动机和新的热交换技术等。

是当今效率最高、运转最稳定、能耗最小和噪音最低的冷水机组。

特灵离心机的主要优点如下：1.特灵采用三级压缩，负荷从10%-100%连续无级调节，消除喘振现象。

特灵三级压缩机的三级叶轮特灵采用了三级压缩，即使负荷很低，冷媒流量很小，也能获得较高的冷媒压头。

其它厂家都采用单级压缩，负荷只能从40%-100%连续无级调节，负荷一旦低于40%时，就会出现冷媒断流和高压回窜而产生喘振现象，喘振的发生会导致压缩机叶轮损坏和电机烧毁。

La Crosse,WIPueblo, COLexington, KYColchester, 英国Charmes, 法国Epinal, 法国太仓, 中国Cairo, 埃及Sao Paulo, 巴西Penang, 马来西亚Bangkok, 泰国台北, 台湾St. Paul, MNRushville, INMacon, GACharlotte, NCClarksville, TN,Tyler, TXWaco, TXVidalia, GAFt. Smith,AR美国特灵(Trane?)公司美国特灵(Trane)空调公司是世界上生产中央空调设备的最大厂家，以其优质的产品居于同行业的领导地位。

特灵空调公司生产先进的、高效率的空调制冷设备，适用于商业、工业、公共和民用建筑的需要。

TRANE INTERNATIONAL34家工厂 950间办事处58000名员工TRANE CHINA全部专业化人员2家工厂，30余个办事处，1个培训中心，2个零配件中心，6个维修中心，1个自动化中心特灵美国特灵英国特灵巴西•特灵公司正式创立于1913年。

特灵公司创始人JAMES TRANE先生早在1885年即开始从事与空调制造有关的商务活动。

•特灵公司正式创立于1913年。

•特灵于1938年生产出第一台全封闭离心式冷水机组，这使其一越成为世界空调界的巨人。

•特灵于1959年推出第一台全封闭吸收式冷水机组。

•1964年，特灵成功的收购了法国GEMA公司，发展成为欧洲空调制冷设备第一大厂。

•1981年特灵推出具有创造性的三级压缩离心式冷水机组。

•1982年收购美国通用电器公司的空调厂，使特灵成为单元式空调器的最大生产厂家之一。

•1984年加入世界最大的建筑设备制造商－美国标准公司(American Standard CO.)。

•1987年推出螺杆式和涡旋式冷水机组，至此特灵已具备完善的空调制冷设备四大系列－吸收式、离心式、螺杆式和涡旋式冷水机组。

特灵三级离心式冷水机组机械性能说明供应方提供的货物采用的是目前特灵公司乃至空调行业最先进、成熟的产品，其技术上保持于美国原厂同步，部分关键部件为美国进口。

以下就机组的主要特点、冷媒的使用进行说明：1.特灵离心冷水机组一些独特的优点，重点介绍如下：1）特灵三级压缩离心机组，采用低速运转+经济器（节能器）的行业内的最先进技术，运动部件最少，转速最低，噪音，振动最小，运行最可靠，维护费用低。

1，压缩机形式半封闭直连传动三级离心压缩齿轮传动单级离心压缩2）特灵三级压缩离心机组，能做到10—100%无级调节，这样的配置能使贵方在不增加变频投资的基础上，满足负荷调节而不致于发生喘振，备用性强。

3）特灵三级压缩离心机组，独家采用二级节能技术，部分负荷下更加节能。

4）特灵三级压缩离心机组采用半封闭压缩机和直接驱动技术，没有轴封的磨损，冷媒和润滑油不会泄漏，不必每年定期补充。

因此，使用特灵设备，可使业主大大节约维护成本。

5）特灵三级压缩离心机组，冷凝器换热管采用美国工业标准，壁厚达0.028”，比同行的0.025”厚12%,因此更加耐磨，寿命更长；换热器支撑板采用管卡结构，在冷媒高速冲击下不易磨损。

6）特灵三级压缩离心机组使用的是符合环保要求的R-123冷媒；由于 R-123是负压制冷剂，所以特灵的三级压缩离心机组及其部件不属于压力容器，业主不必每年进行第三方的压力容器监检。

在机组使用寿命内可节约相当的费用。

特灵的三级压缩离心式冷水机组的先进特性特灵离心式冷水机组把一系列先进的技术集于一体，包括三级压缩、直接传动、二级节能器，封闭式电动机和新的热交换技术等。

是当今效率最高、运转最稳定、能耗最小和噪音最低的冷水机组。

特灵离心机的主要优点如下：1.特灵采用三级压缩，负荷从10%-100%连续无级调节，消除喘振现象。

特灵三级压缩机的三级叶轮特灵采用了三级压缩，即使负荷很低，冷媒流量很小，也能获得较高的冷媒压头。

其它厂家都采用单级压缩，负荷只能从40%-100%连续无级调节，负荷一旦低于40%时，就会出现冷媒断流和高压回窜而产生喘振现象，喘振的发生会导致压缩机叶轮损坏和电机烧毁。
