化学植筋抗拔承载力现场检验技术要点分析贾志尧唐碧凤摘要：本文针对混凝土结构后锚固技术——化学植筋检验的要求、步骤、评定以及检验中遇到的问题进行了分析和论述，并通过对规程的理解和现场检验的具体情况，尤其是对荷载检验值的确定等方面提出分析及建议，并与同行分析探讨。
关键词：后锚固化学植筋检验值要点分析0 前言化学植筋简称植筋，是以化学胶粘剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（详见图1）。
植筋具有的技术特点:（1）设计灵活，应用广泛；（2）定位精确，可靠性强；（3）施工方便、操作简便；（4）工艺简单，节省工期；（5）承载力大，对结构影响小；（6）施工对环境影响小；（7）安全可靠，经济合理。
由于其独特的技术特点，既普遍使用在旧房改造、结构加固、建筑装修等工程中，又用于新建混凝土结构中，解决钢筋漏埋、位移等问题，技术发展较快，并成为一种不可缺少的新型技术。
植筋由于长度不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚筋钢材破坏，所以在工程中得到了较为广泛的应用。
由于化学植筋的广泛应用，为了保证工程质量和使用效果，就对现场检验工作提出了一定的要求，依据《混凝土结构后锚固技术规程》JGJ145-2004（以下简称《规程》）对检验结果进行评定。
要做好检验工作，就必须了解和熟悉化学植筋的适用范围、破坏类型和形式、检验仪器的操作和使用,以及检验结果的计算与评定和所要注意的几个问题，从而来保证检验工作的质量，对所检试件给出正确的评价，避免造成误判、漏判和错判。
1 化学植筋检验前的准备工作1.1 化学植筋检验前宜具备下列资料（1）工程名称和设计、施工、监理、建设、委托单位名称；（2）结构或构件种类、外形尺寸及数量；（3）设计混凝土强度等级；（4）化学植筋使用的钢筋规格型号、检测数量；（5）锚孔直径及有效锚固深度；（6）锚固胶生产厂家及固化养生是否符合生产厂家要求；（7）结构或构件质量状况及检测原因。
化学植筋锚固承载力试验与检测中华建设 2020 /8141化学植筋即是在已有混凝土结构或构件上根据工程拟需用钢筋以适当的钻孔和深度,采用化学胶粘剂使新增的拟用钢筋与混凝土粘结牢固,并使新增钢筋(通常即称为植筋能发挥设计所期望的性能。
1 化学植筋锚固工作原理(1钢筋达到屈服破坏,钢筋被充分利用,设计拉力值为:R y d =(1/4×Ф2×π׃rk/γs 。
(2当植筋的安装长度大于等于基本长度时,该数值起作用。
植筋粘结剂与钢筋粘结界面破坏,设计拉力值为:R bd =25×π×I b,inst ×√Ф/γb 。
由钢筋同粘结剂之间的界面粘结而引起的力,随植筋深度呈线性增长,并与钢筋直径的平方根呈线性关系,钢筋直径增加一倍,设计值增加约40%。
化学植筋锚固承载力试验与检测文/付达新摘要:本文分析了化学植筋的破坏形式上的工作原理,并选择7组II级螺纹钢,试验并分析了不同环境条件及可能的混凝土强度离散对植筋强度的影响,最后介绍了化学植筋锚固承载力的现场检测技术。
关键词:化学植筋工作原理试验分析检测技术(1,(2将矩阵X转换为指标相对隶属度矩阵R;(2选取一个目标样本F α,设定聚类修正水平β;(3按式(12计算参评样本F j 对目标样本F α修正的相对隶属度向量,如果u jα≥β,且F j 边坡状态与F α相同,则将样本F j 与目标样本F α归于一类;(4统计按目标样本聚类后的未聚类样本数n s ,如果n s ≤1,则聚类结束,否则从未聚类样本中再选取一个目标样本,转向步骤(3;(5统计目标样本总数c,c即为聚类的类别数:将各目标的聚类样本取均值即得各自的聚类中心,从而可得到模糊修正聚类中心矩阵S;(6根据式(7,利用模糊聚类迭代模型:和模糊修正聚类中心矩阵S,计算模糊修正聚类矩阵U和级别特征向量H,并对边坡稳定性进行评价;(7预测。
将待预测其稳定性的边坡样本按式(1,(2规格化,然后用步骤(6类似的方法对边坡稳定性进行预测。
拉拔检测上岗取证讲稿⑴DG/TJ 08－003－2000 建筑锚栓抗拉拔、剪切性能试验方法⑸JG 158-2004 胶粉聚苯颗粒外墙外保温系统⑵JGJ 110－2008 建筑工程饰面砖粘结强度检验标准⑹DG/TJ 08-2038-2008 建筑围护结构节能现场检测技术规程⑶JGJ 145－2004 混凝土后锚固技术规程⑺CECS 146：2003 碳纤维片材加固混凝土结构技术规程⑷JG 149—2003 膨胀聚苯板抹灰外墙外保温系统拉拔检测锚拴的二大类型化学植筋（俗称种植钢筋）：由带肋钢筋或长螺杆用化学锚固胶固定于混凝土孔中的一种后锚固生根钢筋。
它设计的破坏形式仅限于钢材破坏一种模式。
膨胀类锚栓：（有多种型式详见JGJ 145规程2.1.2～2.1.5）。
①②化学植筋锚栓DG/TJ08－003－2000建筑锚栓抗拉拔、剪切性能试验方法一、DG/TJ08－003规范说明1. 适用范围、检测项目、技术标准本规范适用于预埋或后置锚栓的抗拉拔性能的试验，试验可在室内进行也可在室外进行。
1.1. 检测项目建筑锚栓、化学锚栓抗拉拔力；…………………………………建筑锚栓、化学锚栓拉拔后位移。
1.2 技术标准DG/TJ08-003-2000《建筑锚栓抗拉拔、抗剪切性能试验方法》2. 仪器设备××－××型锚杆拉力计及支架。
量程：0～300kN；行程：80mm。
分辨率：0.1kN；示值误差: ±2%。
百分表，量程：15mm；分度值：0.01 mm。
游标卡尺：0～150mm；分度值：0.02mm。
3. 环境条件拉力计适用温度为－10℃～＋40℃。
相对湿度：不大于90％。
试验内容化学粘结锚栓其他锚栓测试支点间距S锚栓至边缘或试验框架的最小距离M测试支点间距S锚栓至边缘或试验框架的最小距离M抗拉拔 2.0hef 1.0hef 4.0 hef 2.0 hef 抗剪4.0hef2.0hef4.0 hef2.0 hef注：表中hef 为锚栓的锚固深度。
化学植筋抗拔承载力现场检验技术要点分析贾志尧唐碧凤摘要：本文针对混凝土结构后锚固技术——化学植筋检验的要求、步骤、评定以及检验中遇到的问题进行了分析和论述，并通过对规程的理解和现场检验的具体情况，尤其是对荷载检验值的确定等方面提出分析及建议，并与同行分析探讨。
关键词：后锚固化学植筋检验值要点分析0 前言化学植筋简称植筋，是以化学胶粘剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（详见图1）。
植筋具有的技术特点:（1）设计灵活，应用广泛；（2）定位精确，可靠性强；（3）施工方便、操作简便；（4）工艺简单，节省工期；（5）承载力大，对结构影响小；（6）施工对环境影响小；（7）安全可靠，经济合理。
由于其独特的技术特点，既普遍使用在旧房改造、结构加固、建筑装修等工程中，又用于新建混凝土结构中，解决钢筋漏埋、位移等问题，技术发展较快，并成为一种不可缺少的新型技术。
植筋由于长度不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚筋钢材破坏，所以在工程中得到了较为广泛的应用。
由于化学植筋的广泛应用，为了保证工程质量和使用效果，就对现场检验工作提出了一定的要求，依据《混凝土结构后锚固技术规程》JGJ145-2004（以下简称《规程》）对检验结果进行评定。
要做好检验工作，就必须了解和熟悉化学植筋的适用范围、破坏类型和形式、检验仪器的操作和使用,以及检验结果的计算与评定和所要注意的几个问题，从而来保证检验工作的质量，对所检试件给出正确的评价，避免造成误判、漏判和错判。
1 化学植筋检验前的准备工作1.1 化学植筋检验前宜具备下列资料（1）工程名称和设计、施工、监理、建设、委托单位名称；（2）结构或构件种类、外形尺寸及数量；（3）设计混凝土强度等级；（4）化学植筋使用的钢筋规格型号、检测数量；（5）锚孔直径及有效锚固深度；（6）锚固胶生产厂家及固化养生是否符合生产厂家要求；（7）结构或构件质量状况及检测原因。
建筑技术ARCHITECTURE TECHNOLOGY2000 Vol.31 No.6 P.383-384化学植筋的拉拔试验研究熊学玉 许立新 胡家智PULL－ OUT EXPERIMENT STUDY OF CHEMICALLY BONDED REBARXIONG Xueyu XU Lixin HU Jiazhix 化学植筋即在已有混凝土结构或构件上根据工程拟需用钢筋，以适当的钻孔和深度，采用化学胶粘剂使新增的拟用钢筋与混凝土粘结牢固，并使新增钢筋(通常称为植筋)能发挥设计所期望的性能。
作用在植筋上的拉力通过化学胶粘剂向混凝土中传递。
化学植筋工艺简单，锚固快捷，安全可靠，因而广泛应用于结构加固、补强、新老结构连接、补埋钢筋、后埋钢构件等方面。

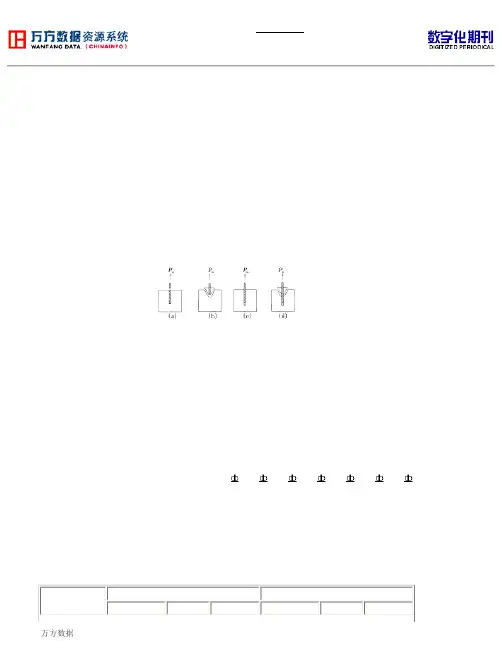

植筋的破坏形态可分为以下4种： (a)钢筋屈服破坏，见图1(a)；图1 植筋的4种破坏形态 (b)混凝土锥形破坏，见图1(b)； (c)结构胶与混凝土粘结破坏，见图1(c)； (d)复合破坏，见图1(d)。
为研究植筋的粘结性能，确定植筋抗拉强度、破坏形态及其影响因素，我们结合某高层住宅植筋加固工程进行了植筋的拉拔试验。
1 试验概况1.1试验植筋的设计及处理 试验钢筋采用Ⅱ级螺纹钢，根据直径分成7组：22，20，18，16，14，12，10；每组由3根植入深度分别为20d、15d、10d(d为钢筋直径)的钢筋组成。
为检测不同的环境条件及可能的混凝土强度离散对植筋强度的影响，7组试验钢筋分别种植在通风状况和室内干燥程度不同的4个房间内。
由于22、18所处的环境潮湿，结构胶未固化，故没有进行拉拔试验。
种植钢筋前，先打磨除锈至露出金属光泽。
钢筋锚固端先用丙酮清洗干净。
材料的力学性能见表1、2。
表1 钢材试验结果钢筋直径(mm)屈服强度极限强度标准值(MPa)拉力(kN)强度(MPa)标准值(MPa)拉力(kN)强度(MPa)20≥335122.30390≥510172.805501674.40370113.005631459.0038389.405801240.8036062.005551030.1538544.85570表2 基础混凝土芯样试验 设计强度等级破坏荷载(kN)芯样强度(MPa)芯样1号 芯样2号 芯样3号C3051.5 56.0 58.527.329.731.01.2孔径及孔洞处理 通常钻孔直径比所植钢筋直径大20％～30％。
植筋拉拔试验规范植筋拉拔试验是一种用于评估植筋与土壤相互作用性能的试验方法。
本文档旨在规范植筋拉拔试验的操作步骤和要求，以确保试验结果的准确性和可靠性。
2.1 拉拔试验机：应选用具有合适的拉拔能力和精确度的拉拔试验机设备。
2.2 试验植筋：使用符合设计要求的植筋样品进行试验。
2.3 其他辅助设备：包括标定装置、仪表记录设备等。
3.1 样品准备：根据设计要求，准备符合规定长度和直径的植筋样品。
3.2 样品安装：采用适当的方式将植筋样品安装到试验装置上，确保其稳固和固定。
3.3 试验载荷：根据设计要求，施加适当的拉拔载荷，以模拟实际工程应力条件。
3.4 试验记录：通过试验机和仪表记录设备等进行拉拔试验数据的实时记录和监测。
3.5 试验结束：当植筋发生破坏或拉拔载荷达到设计要求时，结束试验并记录相应的试验数据。
4.1 试验数据：记录试验过程中获取的植筋拉拔载荷和变形数据。
4.2 结果计算：根据试验数据，进行相应的计算和分析，得出植筋的拉拔性能评估结果。
4.3 结果报告：编制试验报告，详细描述试验结果和分析结论，并提出相应的建议。
进行植筋拉拔试验时，应注意采取以下安全措施：保持试验现场整洁和安全；使用符合标准要求的试验设备和工具；按照操作规程进行试验操作；避免超出试验设备的工作范围；如有异常情况，立即停止试验操作并采取必要的安全措施。
为确保植筋拉拔试验的质量和可靠性，应遵守以下质量控制要求：试验设备定期校准和维护；试验操作人员经过专业培训和资质认定；样品选取和安装符合规定要求；试验记录准确可靠；结果计算和分析符合相关标准和规范。
以上是对植筋拉拔试验规范的简要说明，具体试验操作和要求应根据相关标准和设计要求进行确定。
请根据实际情况进行适当调整和完善。
植筋拉拔检测技术规范1. 引言本技术规范适用于植筋拉拔检测，旨在确保植筋的质量和安全性。
本文档提供了植筋拉拔检测的技术要求和流程，以保证测试的准确性和有效性。
2. 定义2.1 植筋：指用钢筋穿越构件的预埋孔，将钢筋的两端伸出构件外部，以起到增加构件承载力和抗震性能的作用。
2.2 拉拔检测：指对植筋进行拉拔实验，以评估植筋与构件之间的连接强度和稳定性。
3. 拉拔检测设备3.1 拉拔试验机：应选择具有满足测试要求的拉拔试验机，确保可靠性和准确性。
3.2 其他辅助设备：根据需要，可配备必要的支撑、固定、标记等设备，以保证测试的顺利进行。
4. 拉拔检测流程4.1 准备工作：清除植筋周围的杂物，并检查植筋的位置和长度是否符合设计要求。
4.2 植筋固定：使用适当的材料和方法，确保植筋与构件之间的牢固连接。
4.3 测量标记：在植筋上进行测量标记，以便进行后续的拉拔试验。
4.4 拉拔试验：将植筋固定在拉拔试验机上，并按照设定的拉拔速度进行测试，记录植筋的拉拔载荷和位移。
4.5 结果分析：根据拉拔试验结果，评估植筋与构件之间的连接强度和稳定性。
4.6 结论和报告：根据分析结果，编写拉拔检测的结论和报告，说明植筋的质量和安全性。
5. 注意事项5.1 拉拔试验应在专业人员的指导下进行，确保操作安全和准确性。
5.2 拉拔试验前应检查拉拔试验机的性能和状态，确保可靠的测试结果。
5.3 植筋的固定方法应符合相关标准和规范，确保连接强度和稳定性。
5.4 测量标记和数据记录应精确可靠，以保证结果的准确性。
5.5 结果分析应结合设计要求和标准进行，以评估植筋的合格性。
6. 引用标准本技术规范适用的引用标准如下：- XXXX标准- XXXX规范7. 其他如有补充或变更，需根据实际情况及时更新文档，并进行相应的技术培训和指导。
以上为《植筋拉拔检测技术规范》的内容，旨在提供植筋拉拔检测的技术要求和流程，确保植筋的质量和安全性。
大家在进行植筋拉拔检测时，请严格按照本技术规范进行操作。
