植筋拉拔试验检测办法

后锚固植筋拉拔试验
后锚固植筋拉拔试验是一种常用的土木工程施工质量检验方法，用于测试锚固植筋在混凝土中的抗拉强度和锚固性能。

该试验的步骤如下：
1. 首先，确定需要进行拉拔试验的锚固植筋，一般选择其中的一根，或者按照规定数量选择多根植筋进行试验。

2. 准备测试设备和工具，包括拉拔试验机、测力仪、夹具等。

3. 在植筋的预埋部分进行钻孔，形成植筋的孔洞，并且按照设计的要求进行清理和检查。

4. 在孔洞内注入锚固材料，通常使用特种环氧树脂浆料。

5. 植筋锚固材料固化后，进行试验前的准备工作，包括清理孔洞口，装设试验夹具，校准设备等。

6. 将试验夹具与拉拔试验机连接，通过试验机施加外力，以拉拔的方式逐渐增大载荷。

7. 同时，使用测力仪或者电子称等设备对试验件的外拉力进行实时监测和记录。

8. 当外力增大至设计要求的载荷时，进行持续一定时间的保载，然后逐渐减小外力，直至植筋失效为止。

9. 记录试验过程中的各种载荷和位移数据，包括试验最大承载力、锚固植筋的滑移位移等。

10. 根据试验结果和设计要求进行评价和判定，判断锚固植筋
的质量和安全性。

通过后锚固植筋拉拔试验，可以有效评估锚固植筋的强度和稳定性，确保土木工程结构的安全可靠。

植筋拉拔检测操作规范一、引言本操作规范旨在规范植筋拉拔检测过程，确保检测结果准确可靠，以维护工程质量。

二、定义1. 植筋拉拔检测：指对植筋进行拉拔测试，以评估植筋在混凝土中的粘结性能。

2. 植筋：指在混凝土浇筑过程中设置的钢筋。

三、设备准备1. 拉拔测试设备：确保设备完好并经过校准。

2. 植筋样品：从工程中选取足够数量的植筋样品进行测试。

四、操作步骤1. 样品准备：- 从工程现场随机选取植筋样品。

- 清除样品表面的污垢和锈蚀物。

2. 设备调整：- 根据样品的直径和长度，调整拉拔测试设备的参数。

3. 样品安装：- 将样品固定在拉拔测试设备上，确保样品与设备之间的接触良好。

4. 拉拔测试：- 根据设备指示，逐渐施加拉拔力，直到植筋脱离混凝土或达到设定数值。

5. 记录结果：- 记录植筋脱离混凝土的拉拔力或达到的设定数值。

- 注意记录每个样品的标识信息。

6. 数据分析：- 对测试结果进行统计和分析。

- 比较拉拔力与设定数值的差异，评估植筋与混凝土的粘结性能。

五、安全注意事项1. 操作前确保设备安全可靠，如有异常请及时联系维修人员。

2. 操作过程中应佩戴个人防护用品，如手套、安全眼镜等。

3. 操作时应注意周围环境，确保人员安全。

4. 请按照设备说明书和操作规范正确操作，禁止私自改动设备参数。

六、附录1. 植筋拉拔检测设备操作说明书。

2. 植筋拉拔检测结果记录表格。

以上为植筋拉拔检测操作规范，希望能对相关人员进行指导，以确保拉拔检测的准确性和安全性。

化学植筋拉拔试验检测方法及评定化学植筋拉拔试验的基本原理是通过施加垂直于植筋方向的拉力，评估植筋与混凝土的粘结强度。

该试验是在混凝土试块上进行的，首先，在混凝土试块上预埋金属植筋，然后注入化学材料，使其固化，形成植筋。

最后，通过施加拉力，以测得植筋与混凝土之间的粘结强度。

1.准备试件：将混凝土试块准备成适当大小，并在试块上安装好金属植筋。

2.混凝土浇筑：根据试验要求，将混凝土注入试块中，覆盖金属植筋，确保植筋与混凝土紧密接触。

3.化学固化：根据试验要求，将化学材料注入试块中，使其固化，形成植筋。

4.试件制备：等待化学材料固化后，将试块切割成合适大小的拉拔试件。

5.拉拔试验：将试件放入拉拔试验机中，施加垂直于植筋方向的拉力，逐渐增加载荷，直至植筋发生破坏。

6.记录数据：在拉拔试验过程中，需要记录载荷-位移曲线和加载速度等数据。

根据不同的应用要求，评定标准也有所不同。

常见的评定标准有以下几种：1.根据载荷-位移曲线确定植筋的极限粘结力。

根据曲线的峰值得到植筋的最大承载力，即极限粘结力。

2.根据载荷-位移曲线确定剩余粘结力。

在拉拔试验的过程中，如果植筋发生破坏，但仍能承受一定的载荷，这部分载荷即为剩余粘结力。

3.根据载荷-位移曲线确定破坏模式。

通过观察植筋和混凝土之间的破坏形态，分析植筋与混凝土之间的粘结性能。

4.根据载荷-位移曲线确定植筋粘结性能的可靠性，获取植筋与混凝土之间的安全系数。

总之，化学植筋拉拔试验是评定混凝土植筋性能的重要方法之一、通过这种试验方法，可以评估植筋的粘结强度，为工程建设提供科学依据。

同时，根据载荷-位移曲线和评定标准，可以评估植筋连接的可靠性和安全性。

植筋拉拔测试标准1. 引言本文档旨在规定植筋拉拔测试的标准和要求，以确保测试结果准确可靠，为工程质量评估提供参考依据。

2. 测试目的植筋拉拔测试是用于评估钢筋与混凝土之间的粘结性能，确保混凝土结构在受力时具备足够的抗拉强度。

本测试标准的目的是确定植筋与混凝土之间的粘结能力，评估结构的安全性和可靠性。

3. 测试准备在进行植筋拉拔测试之前，应完成以下准备工作：- 钢筋直径和长度的测量- 混凝土试件的准备及养护- 拉拔测试设备和相关工具的校准检查4. 测试方法4.1 准备测试试件：- 将混凝土试件安装在拉拔测试机上，并固定好。

- 在试件上钻孔，将钢筋植入混凝土中，并确保与混凝土有良好的粘结。

4.2 测试执行：- 设置拉拔测试机的拉伸速度和加载速率。

- 施加拉力直至试件破坏。

- 记录试件破坏时的拉力值，并计算钢筋与混凝土之间的粘结强度。

5. 测试结果与评估根据植筋拉拔测试的结果，我们可以得出以下结论：- 若钢筋与混凝土之间的粘结强度符合设计要求，则结构具备足够的抗拉能力。

- 若钢筋与混凝土之间的粘结强度不符合设计要求，则需要进行相应的结构加固或修复工作。

6. 测试报告完成植筋拉拔测试后，应编制详细的测试报告，包括以下内容：- 测试试件的标识和描述- 测试方法和参数设置- 测试结果和评估- 结论和建议7. 总结植筋拉拔测试是评估混凝土结构抗拉性能的重要方法。

本文档规定了测试的标准和要求，确保测试的准确性和可靠性。

在进行植筋拉拔测试时，请严格按照本文档中所述的方法进行操作，并编制详细的测试报告。

如有任何问题或不明之处，请及时与我们联系。

> 注：本文档仅供参考，具体测试要求以实际工程为准。

植筋拉拔试验检测标准植筋拉拔试验是一种常用的混凝土结构加固技术，通过植筋将原有混凝土结构加固，提高其抗拉性能。

植筋拉拔试验检测是评估植筋加固效果的重要手段，下面将介绍植筋拉拔试验检测的标准及相关内容。

1. 试验目的。

植筋拉拔试验的目的是评估植筋加固后混凝土结构的抗拉性能，验证植筋加固的有效性，为工程质量提供可靠的数据支持。

2. 试验方法。

植筋拉拔试验采用拉拔试验机进行，首先将植筋部位进行加固处理，然后在试验机上施加拉力，记录拉力与位移的关系曲线，以评估植筋加固效果。

3. 试验标准。

植筋拉拔试验的相关标准主要包括《混凝土结构试验方法标准》（GB/T 50081-2002）、《建筑结构试验方法标准》（GB/T 50514-2000）等国家标准，以及《植筋加固混凝土结构技术规范》（JGJ/T 101-2015）等行业标准。

这些标准规定了植筋拉拔试验的试验方法、试验条件、数据处理等内容，对植筋加固工程提供了可靠的技术支持。

4. 试验过程。

植筋拉拔试验的过程包括试验前的准备工作、试验参数的设置、试验过程的监测与记录、试验数据的处理与分析等步骤。

在试验过程中，需要严格按照标准规定的要求进行操作，确保试验结果的准确性和可靠性。

5. 试验结果。

植筋拉拔试验的结果主要包括拉力-位移曲线、极限拉力、破坏形态等数据。

通过对试验结果的分析，可以评估植筋加固后混凝土结构的抗拉性能，验证植筋加固的有效性，为工程设计和施工提供重要参考。

6. 结论与建议。

根据植筋拉拔试验的结果，可以得出对植筋加固工程的结论与建议，包括植筋加固效果的评价、植筋加固参数的优化等内容，为工程质量提供依据和指导。

植筋拉拔试验检测标准的制定和执行，对于评估植筋加固工程的效果，保障工程质量具有重要意义。

只有严格按照相关标准进行试验，才能获得准确可靠的试验结果，为工程设计和施工提供科学依据。

希望相关行业单位和从业人员能够加强对植筋拉拔试验检测标准的学习和执行，提高植筋加固工程的质量和安全水平。

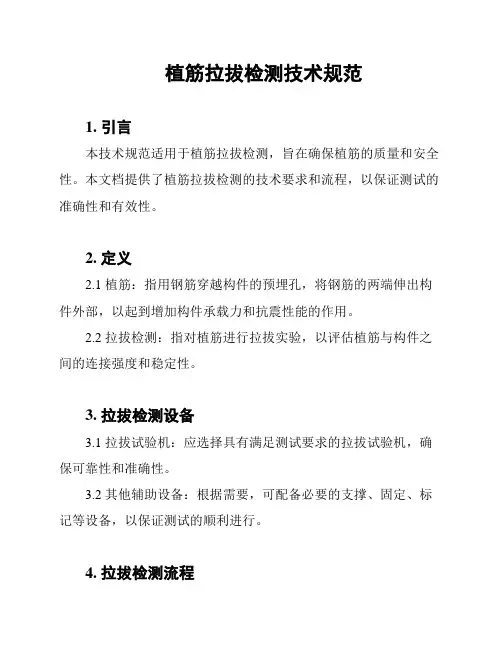

植筋拉拔检测技术规范1. 引言本技术规范适用于植筋拉拔检测，旨在确保植筋的质量和安全性。

本文档提供了植筋拉拔检测的技术要求和流程，以保证测试的准确性和有效性。

2. 定义2.1 植筋：指用钢筋穿越构件的预埋孔，将钢筋的两端伸出构件外部，以起到增加构件承载力和抗震性能的作用。

2.2 拉拔检测：指对植筋进行拉拔实验，以评估植筋与构件之间的连接强度和稳定性。

3. 拉拔检测设备3.1 拉拔试验机：应选择具有满足测试要求的拉拔试验机，确保可靠性和准确性。

3.2 其他辅助设备：根据需要，可配备必要的支撑、固定、标记等设备，以保证测试的顺利进行。

4. 拉拔检测流程4.1 准备工作：清除植筋周围的杂物，并检查植筋的位置和长度是否符合设计要求。

4.2 植筋固定：使用适当的材料和方法，确保植筋与构件之间的牢固连接。

4.3 测量标记：在植筋上进行测量标记，以便进行后续的拉拔试验。

4.4 拉拔试验：将植筋固定在拉拔试验机上，并按照设定的拉拔速度进行测试，记录植筋的拉拔载荷和位移。

4.5 结果分析：根据拉拔试验结果，评估植筋与构件之间的连接强度和稳定性。

4.6 结论和报告：根据分析结果，编写拉拔检测的结论和报告，说明植筋的质量和安全性。

5. 注意事项5.1 拉拔试验应在专业人员的指导下进行，确保操作安全和准确性。

5.2 拉拔试验前应检查拉拔试验机的性能和状态，确保可靠的测试结果。

5.3 植筋的固定方法应符合相关标准和规范，确保连接强度和稳定性。

5.4 测量标记和数据记录应精确可靠，以保证结果的准确性。

5.5 结果分析应结合设计要求和标准进行，以评估植筋的合格性。

6. 引用标准本技术规范适用的引用标准如下：- XXXX标准- XXXX规范7. 其他如有补充或变更，需根据实际情况及时更新文档，并进行相应的技术培训和指导。

以上为《植筋拉拔检测技术规范》的内容，旨在提供植筋拉拔检测的技术要求和流程，确保植筋的质量和安全性。

大家在进行植筋拉拔检测时，请严格按照本技术规范进行操作。

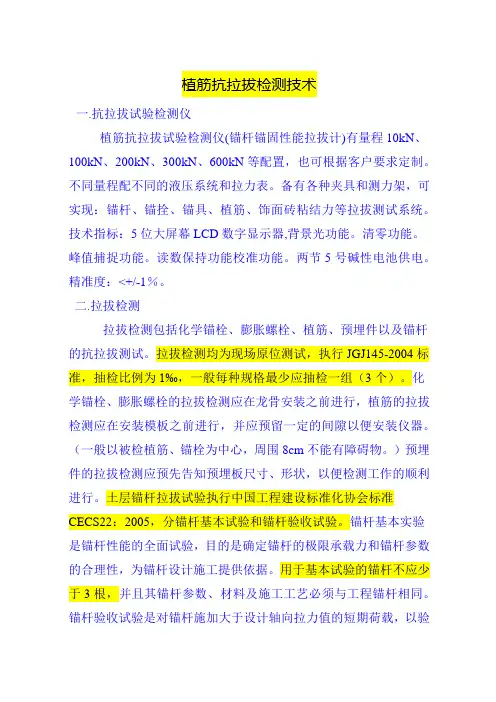

植筋抗拉拔检测技术一.抗拉拔试验检测仪植筋抗拉拔试验检测仪(锚杆锚固性能拉拔计)有量程10kN、100kN、200kN、300kN、600kN等配置，也可根据客户要求定制。

不同量程配不同的液压系统和拉力表。

备有各种夹具和测力架，可实现：锚杆、锚拴、锚具、植筋、饰面砖粘结力等拉拔测试系统。

技术指标：5位大屏幕LCD数字显示器,背景光功能。

清零功能。

峰值捕捉功能。

读数保持功能校准功能。

两节5号碱性电池供电。

精准度：<+/-1％。

二.拉拔检测拉拔检测包括化学锚栓、膨胀螺栓、植筋、预埋件以及锚杆的抗拉拔测试。

拉拔检测均为现场原位测试，执行JGJ145-2004标准，抽检比例为1‰，一般每种规格最少应抽检一组（3个）。

化学锚栓、膨胀螺栓的拉拔检测应在龙骨安装之前进行，植筋的拉拔检测应在安装模板之前进行，并应预留一定的间隙以便安装仪器。

（一般以被检植筋、锚栓为中心，周围8cm不能有障碍物。

）预埋件的拉拔检测应预先告知预埋板尺寸、形状，以便检测工作的顺利进行。

土层锚杆拉拔试验执行中国工程建设标准化协会标准CECS22：2005，分锚杆基本试验和锚杆验收试验。

锚杆基本实验是锚杆性能的全面试验，目的是确定锚杆的极限承载力和锚杆参数的合理性，为锚杆设计施工提供依据。

用于基本试验的锚杆不应少于3根，并且其锚杆参数、材料及施工工艺必须与工程锚杆相同。

锚杆验收试验是对锚杆施加大于设计轴向拉力值的短期荷载，以验证工程锚杆是否有与设计要求相近的安全系数。

验收试验锚杆数量取锚杆总数的5%且不得少于3根。

三.送检程序1)填写见证取样委托书填写见证委托书时应将委托书上的相关内容填写完整、准确，特别是试验项目及试验依据（如规范、规程、标准及产品明示的内容），并提供相关的资料，如产品质量证明书，合格证以及产品供应方提供的相关的检验报告等。

委托书必须有取样人、监理的签字和委托单位、监理单位的盖章，否则本站将不予受理。

2）送样送样时应将样品按型号规格、牌号等贴在样品上，以免混淆。

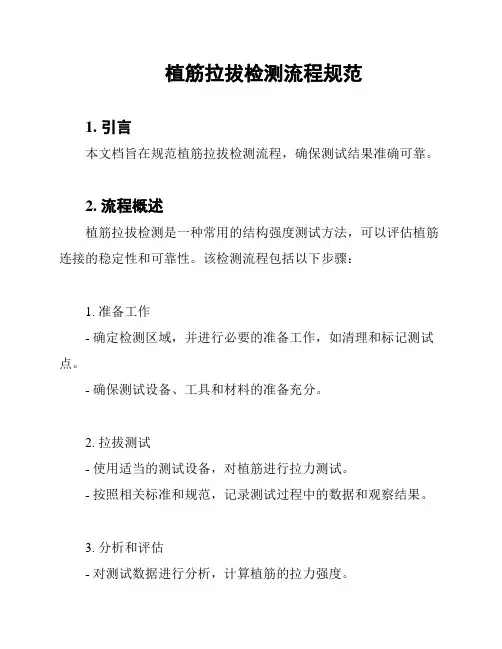

植筋拉拔检测流程规范
1. 引言
本文档旨在规范植筋拉拔检测流程，确保测试结果准确可靠。

2. 流程概述
植筋拉拔检测是一种常用的结构强度测试方法，可以评估植筋连接的稳定性和可靠性。

该检测流程包括以下步骤：
1. 准备工作
- 确定检测区域，并进行必要的准备工作，如清理和标记测试点。

- 确保测试设备、工具和材料的准备充分。

2. 拉拔测试
- 使用适当的测试设备，对植筋进行拉力测试。

- 按照相关标准和规范，记录测试过程中的数据和观察结果。

3. 分析和评估
- 对测试数据进行分析，计算植筋的拉力强度。

- 根据相关标准和规范，评估植筋连接的稳定性和可靠性。

4. 结果记录和报告
- 将测试结果记录在文档中，确保数据的准确性和完整性。

- 撰写测试报告，包括测试目的、方法、结果和评估结论。

3. 相关要求和注意事项
- 所有测试过程必须按照相关标准和规范进行。

- 测试设备和工具必须符合质量要求，并在每次使用前进行检查和校准。

- 测试环境应符合相关规范，如温度、湿度等要求。

- 测试人员必须经过专业培训，熟悉测试流程和操作要点。

- 测试结果和数据必须保密，只能向有关方面提供有权访问的报告副本。

4. 结论
本文档规范了植筋拉拔检测流程，包括准备工作、拉拔测试、分析和评估，以及结果记录和报告的要求。

遵循本文档，可以确保植筋连接测试的准确性和可靠性。

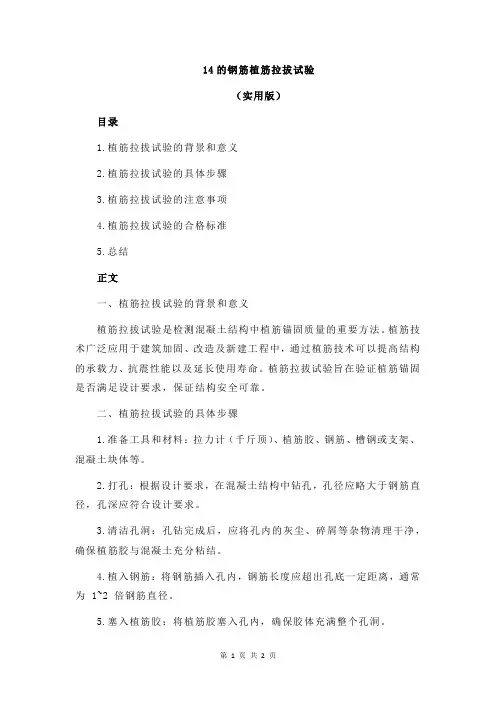

14的钢筋植筋拉拔试验（实用版）目录1.植筋拉拔试验的背景和意义2.植筋拉拔试验的具体步骤3.植筋拉拔试验的注意事项4.植筋拉拔试验的合格标准5.总结正文一、植筋拉拔试验的背景和意义植筋拉拔试验是检测混凝土结构中植筋锚固质量的重要方法。

植筋技术广泛应用于建筑加固、改造及新建工程中，通过植筋技术可以提高结构的承载力、抗震性能以及延长使用寿命。

植筋拉拔试验旨在验证植筋锚固是否满足设计要求，保证结构安全可靠。

二、植筋拉拔试验的具体步骤1.准备工具和材料：拉力计（千斤顶）、植筋胶、钢筋、槽钢或支架、混凝土块体等。

2.打孔：根据设计要求，在混凝土结构中钻孔，孔径应略大于钢筋直径，孔深应符合设计要求。

3.清洁孔洞：孔钻完成后，应将孔内的灰尘、碎屑等杂物清理干净，确保植筋胶与混凝土充分粘结。

4.植入钢筋：将钢筋插入孔内，钢筋长度应超出孔底一定距离，通常为 1~2 倍钢筋直径。

5.塞入植筋胶：将植筋胶塞入孔内，确保胶体充满整个孔洞。

6.固化：等待植筋胶固化，一般需要 24 小时。

7.拉拔试验：72 小时后，使用拉力计对植入的钢筋进行拉拔试验。

试验时，为减少千斤顶对锚筋附近混凝土的约束，下用槽钢或支架架空，支点距离 max（3d，60mm）。

然后匀速加载 2-3 分钟（或采用分级加载）直至破坏。

三、植筋拉拔试验的注意事项1.植筋拉拔试验应在混凝土结构养护期满后进行。

2.试验时应随机抽取一定数量的植筋样本，每组试验块体不少于 5 个。

3.试验过程中应保证拉力计的精度和灵敏度，避免试验结果受影响。

4.拉拔试验时，应确保千斤顶对钢筋的拉力均匀，避免局部过载造成结构损伤。

四、植筋拉拔试验的合格标准1.钢筋破坏：钢筋拉断时，试验结果判定为合格。

2.胶筋截面破坏：钢筋沿结构胶、钢筋界面拔出时，试验结果判定为合格。

植筋拉拔试验评估引言植筋拉拔试验是一项常用于评估土壤和混凝土结构的力学性质的实验方法。

通过对植筋进行拉拔测试，可以了解植筋与土壤或混凝土之间的结合强度和性能。

本文将对植筋拉拔试验评估进行介绍和分析。

试验方法植筋拉拔试验通常通过以下步骤进行：1. 准备工作：选择合适的试验设备，准备试验样品。

样品应符合试验要求，并进行必要的处理和标记。

2. 安装样品：将样品按照试验要求正确地安装在试验设备上。

确保样品的位置和方向正确，并紧固好。

3. 施加力加载：根据试验要求，逐渐施加拉拔力加载样品。

加载过程中，记录拉拔力与位移的关系，用于后续分析。

4. 达到破坏点：继续加载直到样品达到破坏点，即拉拔力无法继续增大，或样品发生破裂。

5. 数据记录和分析：记录样品在破坏前的拉拔力和位移数据，并进行相应的数据分析和评估。

试验评估植筋拉拔试验评估可以从以下几个方面进行：1. 破坏载荷：破坏载荷是指样品在拉拔试验中达到破坏的最大力。

通过分析破坏载荷，可以评估植筋与土壤或混凝土之间的结合强度。

2. 位移特性：拉拔试验中的位移特性可以反映植筋与土壤或混凝土之间的变形性能。

通过分析拉拔力与位移的关系，可以评估植筋与结构的连接性能。

3. 断裂形态：研究植筋在拉拔试验中的断裂形态，可以了解植筋与土壤或混凝土之间的破坏机理和性能。

例如，断裂表现为筋材的拉断、混凝土的破碎等情况。

4. 结果分析：根据试验数据，采用适当的分析方法和模型，对拉拔试验结果进行分析和评估。

可以比较不同试验样品之间的差异，或与设计规范的要求进行对比。

结论植筋拉拔试验评估是一种常用的力学性质测试方法，可用于评估植筋与土壤或混凝土结构的连接性能。

通过对试验数据的分析和评估，可以获取有关结合强度、变形特性和破坏机理的信息，为土木工程项目的设计和施工提供科学依据。

植筋拉拔试验检测标准植筋拉拔试验是用来评估混凝土结构中植筋的粘结性能和抗拉强度的重要试验方法。

植筋拉拔试验检测标准的制定对于确保混凝土结构的安全性和可靠性具有重要意义。

本文将介绍植筋拉拔试验的相关标准要求和测试方法，以便工程技术人员和相关人员能够准确、规范地进行植筋拉拔试验。

一、试验标准要求。

1.试验材料，植筋拉拔试验的试验材料应符合相关标准的要求，包括植筋、混凝土和试验设备等。

2.试验环境，植筋拉拔试验应在符合相关标准要求的试验环境下进行，确保试验结果的准确性和可靠性。

3.试验方法，植筋拉拔试验的具体方法应符合相关标准的规定，包括试验参数的设定、试验过程的操作要求等。

4.试验结果分析，植筋拉拔试验的结果分析应符合相关标准的要求，确保对试验结果的准确评价和分析。

二、试验方法。

1.试验前准备，对试验设备进行检查和校准，准备试验样品和试验材料，确保试验环境的符合标准要求。

2.试验过程，按照相关标准的要求进行植筋拉拔试验，记录试验过程中的数据和观测结果。

3.试验数据处理，对试验数据进行处理和分析，得出植筋的粘结性能和抗拉强度等相关参数。

4.试验结果评价，根据试验结果进行评价，确保植筋的粘结性能和抗拉强度符合设计要求。

三、试验注意事项。

1.植筋拉拔试验应由具有相关资质和经验的人员进行，确保试验的准确性和可靠性。

2.试验过程中应严格按照相关标准的要求进行操作，避免人为因素对试验结果产生影响。

3.对试验设备进行定期维护和保养，确保试验设备的正常运行和准确性。

4.试验结果应及时记录和保存，确保试验数据的完整性和可追溯性。

四、结论。

植筋拉拔试验是评估混凝土结构中植筋粘结性能和抗拉强度的重要方法，其标准化的试验方法和要求对于确保混凝土结构的安全性和可靠性具有重要意义。

在进行植筋拉拔试验时，应严格按照相关标准的要求进行操作，确保试验结果的准确性和可靠性。

只有通过规范的植筋拉拔试验，才能有效评估植筋的粘结性能和抗拉强度，为混凝土结构的设计和施工提供可靠的依据。

20钢筋植筋拉拔试验标准
一、试验目的
通过钢筋植筋拉拔试验，检测植筋的锚固力和承载能力，确保植筋质量符合设计要求，为后续施工提供可靠的依据。

二、试验原理
植筋拉拔试验采用非破坏性检验方法，通过检测植筋在拉力作用下的锚固力和承载能力，以确定植筋质量是否符合设计要求。

试验原理基于钢筋与混凝土之间的粘结力和摩擦力，以及植筋胶的锚固作用。

三、试验材料
1.钢筋：采用20钢筋，钢筋直径应符合设计要求。

2.植筋胶：应选用符合设计要求的植筋胶，确保其锚固性能可靠。

3.混凝土：试验用混凝土应具有足够的强度和耐久性，符合设计要求。

4.试验设备：包括拉力试验机、位移计、加载装置等。

四、试验步骤
1.准备试件：选取具有代表性的植筋试件，数量根据设计要求确定。

2.安装加载装置：将试件安装到拉力试验机上，确保加载装置与试件垂直并
对中。

3.加载：以恒定速度对试件施加拉力，记录位移和拉力数据。

4.观察结果：观察试件在拉力作用下的表现，记录破坏形式、最大拉力和位
移。

五、试验结果判定
1.合格判定标准：当试件在拉力作用下无裂缝、无滑移、无脱落等现象，且
最大拉力达到设计要求的1.2倍时，判定为合格。

2.不合格判定标准：当试件在拉力作用下出现裂缝、滑移、脱落等现象，或
最大拉力未达到设计要求的1.2倍时，判定为不合格。

3.对于不合格的植筋，应进行修复或重新施工，并进行再次试验，直至合格
为止。

4.所有试件均合格后，可认为植筋质量符合设计要求，可以进入下一道工序
施工。

**项目加固工程
植筋、锚栓拉拔检测方案
一、工程概况
项目地点：深圳市****
本工程项目原为工业厂区，共有8栋建筑物，2011年改造成大运文化园，现应建设单位要求，改造***项目，因使用功能已改变，按现行规范设计，部分构件承载力及抗震构造措施不满足要求，需进行加固处理（不包括4#楼）。

主要检测项目、规格、设计参数：
二、检测依据
《建筑结构加固工程施工质量验收规范》GB 50550-2010
《混凝土结构后锚固技术规程》JGJ145-2004
本工程结构安全等级为二级，根据《建筑结构加固工程施工质量验收规范》的锚固承载力现场检验方法及评定标准的规定，本工程项目锚固件锚固质量的现场检验采用非破损检验方法。

锚栓、植筋非破损检验抽样原则如下：
1、锚栓锚固质量的非破损检验：
1）对重要结构构件，应在检查该检验批锚栓外观质量合格的基础上，按表W.2.3规定的抽样数量，对该检验批的锚栓进行随机抽样。

表W.2.3 重要结构构件锚栓锚固质量非破损检验抽样表
注：当锚栓总数介于两栏数量之间时，可按线性内插法确定抽样数量
2）对于一般结构构件，可按重要结构构件抽样量的50%，且不少于5件进行随机抽样。

2、植筋锚固质量的非破损检验：
1）对于重要结构构件，应按其检验批植筋总数的3%，且不少于5件进行随机抽样。

2）对于一般结构构件，应按1%，且比少于3件进行随机抽样。

三、检测数量1#楼：
2#楼
3#楼
5#楼：
6#楼：
7#楼：
四、意见。

植筋拉拔试验标准植筋拉拔试验是植筋水泥地砖拼装整体性能的重要指标，也是用于确定该砖的受力性能的尺度。

植筋拉拔试验是用来验证水泥地砖的粘结性能，对植筋能否稳定支撑砖体有重要作用。

根据技术标准，植筋拉拔试验是强行把砖体上植筋从砖体拔出来，测定植筋抗力大小，也可以反映出砖粘结性能，是选择植筋水泥地砖的重要依据。

一、试验原理植筋拉拔试验模拟了实际工程中植筋固拉装砖体的情况，从而确定砖之间粘结性能的强度，及植筋抗拉力的大小。

植筋拉拔试验的原理就是：小力量的作用使植筋穿过砖的腐蚀——焊接断裂——裂开砖之间的粘结面，使植筋从砖体中拔出，这时可以通过测量植筋的抗拉力来判定砖的粘结性能，从而衡量水泥地砖的拼装整体性能、受力性能。

二、试验要求1、试样标准：构件中立方体应正方体，边长公差为二等，正六棱柱偏差不大于2mm，不允许有凹陷，抹平度应符合GS/T 8 －105-2006要求，其他砖块上不允许有块状凹陷、裂缝及裂纹等缺陷，允许有机质的残留。

2、植筋标准：植筋应符合《植筋技术要求》(GB 50014-2002)规定的要求，尖头砖植筋应符合《植筋砖技术规程》（YB/T 14-1977）要求，及植筋应无外观缺陷，安装牢固，与砖面垂直，安装深度不小于5毫米，植筋余量不低于2毫米，同一触及位置植筋深度一致，安装间距不大于150mm。

3、试验方法：在浴缸中安放压克力板，厚度为30mm，待砖体砖头从水中出现时，向砖面施加拉力，拉力从10KG/CM2逐渐增大，，同时使用力计测量拉力数值，当植筋完全断裂或从砖体上拔出后就停止力度增加，记录读数。

三、试验数据处理1、抗拉力：将植筋拉断时所记录的力值（单位Kg/cm2）表示为抗拉力（单位Kg/cm3），计算公式如下：抗拉力（Kg/cm3）=拉力（Kg/cm2）/砖块3个侧面中一个侧面的面积（cm2）。

2、抗拉力的厚度补偿：根据《植筋水泥地砖技术规程》和《植筋技术要求》，当抗拉力测试数据低于强度要求值时，对测试数据进行厚度补偿，根据下式计算：表2抗拉力厚度补偿（Kg/cm3）=Δ/t×C。

植筋拉拔试验检测方案一、拉拔检验钢筋锚固工作完成后，经自检合格后，报请监理，业主及顾问单位验收，请检测单位对植筋钢筋进行拉拔试验，并做好拉拔试验记录,并填写分项工程报验单。

拉拔试验时其植筋龄期不得少于24h o1.拉拔检验方法非破损检验的荷载检验值应符合下列规定对植筋应取L15Nt作为检验荷载。

注：Nt为受检验锚固件连接的轴向受拉承载力设计值。

2、检验结果的评定(1)当试样的持荷期间锚固件无滑移、基材碎无裂纹或其它局部损坏迹象出现，且施荷装置的荷载示值在2min内无下降或下降幅度不超过5%的检验荷载时，应评定其锚固质量合格；(2)当一个检验批所抽取的试样全数合格时，应评定该批为合格批；(3)当一个检验批所抽取的试样中仅有5%或5%以下不合格(不足一根，按一根记)时，应另抽3根试样进行破坏性试验。

若检验结果全数合格，该检验批仍评定为合格批；若不合格数量超过规范要求，应就近重新进行植筋，待拉拔合格后，方可进行后续施工。

二、注意事项1.钢筋焊接应在注胶前进行，若个别钢筋确需后焊时，除应采取断续施焊的降温措施外，尚应要求施焊部位距注胶孔顶面的距离不应小于15d,且不应小于200mm;同时必须用冰水浸渍的多层湿毛巾包裹植筋外露的根部。

2、植筋孔壁清理洁净后，若不立即种植钢筋，应暂时封闭其孔口，防止灰尘、碎屑、油污、和水分等落入孔中影响锚固质量。

3、注入植筋胶粘剂时，其灌注方式应不妨碍孔中的空气排出，注入量以植入钢筋后有少许胶液溢出为度。

4、注入植筋胶后，应立即插入钢筋，并按单一方向边转边插,直至达到规定的深度。

从注入胶粘剂至植好钢筋所需的时间，应少于产品说明书规定的适应期（可操作时间：30min\5、植入的钢筋必须立即校正方向，使植入的钢筋与孔壁间的间隙均匀。

6、胶粘剂为达到产品说明书规定的固化期前，应静置养护，不得扰动所植钢筋。

7、成孔后，用棉塞将7C同封堵，以防雨水灌入。

若孔内出现积水，用鼓风机将孔洞积水吹尽，使孔壁干燥。

植筋拉拔试验检测办法 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
植筋拉拔试验检测方案
一、概述
进场前,我公司技术人员应对受检工程进行前期的情况询问、现场预备调查、查阅施工图纸、检查房屋现状。

现对受检工程的植筋拉拔作下列方案。

二、检测依据标准
《混凝土结构后锚固技术规程》JGJ145-2004
三、检测规定及要求
A植筋抗拔承载力现场非破坏性检验可采用随机抽样办法取样；
B同规格，同型号，基本相同部位的植筋组成一个检验批。

抽取数量按每批植筋总数的1‰计算，且不少于3根；
C非破坏性检验，荷载检验值应取0.9A s f yk及0.8N rk,c计算之较小值。

A s为植筋直径大小；f yk为植筋屈服强度；N rk,c为非钢材破坏承载力标准值。
