绘制建筑施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2.选择适当的比例。
3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。
4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线.铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。
建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线.2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。
3)经检查无误后,擦去多余的图线,按规定线型加深。
4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位.最后,在平面图下方写出图名及比例等。
2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。
1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。
4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明.3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。
2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。
工程施工图绘制步骤
一、工程资料汇总:
1、搜集资料:包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析,并进行分类、汇总整理。
二、平面布置设计:
1、根据设计要求,在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置,不同要素按照不同的图层进行绘制,便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制:
1、建筑设计图纸绘制:包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制:包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制:包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制:包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核:
1、绘制完成后,根据设计要求进行内部复核。
2、经过内部复核后,提交给上级部门或主管机构进行审核。
五、施工图的输出:
1、将审核通过的图纸进行归档,制作成电子版和纸质版。
2、向施工单位发布施工图,指导施工人员进行施工。
总的来说,工程施工图的绘制是一个复杂的过程,需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作,才能绘制出符合设计要求的施工图,确保工程的质量
和安全。
在实际工程中,工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说,以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行,可以保障工
程施工图的准确性和有效性,确保工程的顺利实施。
第二章投影的基本知识课外小知识:确定地面点位的方法:地面点的空间位置须由三个参数来确定,即该点在大地水准面上的投影位置(两个参数)和该点的高程。
1.地面点在大地水准面上的投影位置:地面点在大地水准面上的投影位置,可用地理坐标和平面直角坐标表示。
(1)地理坐标是用经度λ和纬度φ表示地面点在大地水准面上的投影位置,由于地理坐标是球面坐标,不便于直接进行各种计算;(2)高斯平面直角坐标利用高斯投影法建立的平面直角坐标系,称为高斯平面直角坐标系。
在广大区域内确定点的平面位置,一般采用高斯平面直角坐标。
高斯投影法是将地球划分成若干带,然后将每带投影到平面上。
本章主要介绍投影的基本概念和分类、正投影的特性以及形体三面正投影图的形成与规律;重点介绍了点、线、面的投影特征和作图方法。
知识目标:1、了解投影的基本概念和分类;2、理解正投影的特性及优缺点;3、掌握点、线、面的投影特征;4、掌握形体三面正投影图的形成;5、掌握三面投影图的规律和作图方法。
能力目标:1、能解释正投影的特性及优缺点;2、能用制图工具仪器绘制工程常见简单形体的三面正投影图;3、能使形体的三面正投影图的尺寸标注符合标准。
开章语:为了使工程构筑物表达得清晰、简洁、明了,工程图样通常应用正投影原理绘制,它是工程制图的基本方法和规律。
《道路工程制图标准》(GB 50162—92)中也规定,结构物的视图宜采用正投影法绘制。
所以,我们必须了解正投影法的投影特性,掌握绘制形体三面正投影图的方法和原理,熟悉《国标》的相关规定。
本章主要介绍了:投影的概念和分类;正投影的特性;三面正投影图的形成及其绘制;形体表面上的点、线、面的投影。
第一节投影的概念和分类一、投影的概念物体在光线的照射下,会在地面或墙面上产生影子,如图2-1-1,桥梁在阳光照射下在水面成影。
图2-1-1 桥梁在阳光下成影图2-1-2(a)是桥台模型在灯光的照射下,在纸面上产生的影子。
这种常见的自然现象,人们把它称为投影现象。
绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的,绘图的步骤是:先画底稿;然后,进行校对,根据需要进行铅笔加深或上墨;最后,再经复核,由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时,采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿,底稿一定要正确无误码,才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度,确定绘图比例,选定图幅,画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积,布置图面。
然后,开始画图。
画图时,先画图形的对称轴线,中心线或主要轮廓线,再逐步画出细部。
图形完成后,画尺寸界线利尺寸线。
最后,对所绘制的底稿进行仔细校对,改正错误和缺点,并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明,符号国家标准的规定,宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时,圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时,一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致,可以按线宽分批加深;先画粗实线,再画中虚线,然后画细实线,最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序,一般是先画曲线,后画直线;画同类型的直线时,通常是先从上向下加深所有的水平线,再从左向右加深所有的竖直线,然后加深所有倾斜线。
当图形加深完毕后,再加深尺寸线及尺寸界线等,然后,画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头),填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前,必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格,数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后,必须认真复核,如发现错误,则应立即改正;最后,由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序,与绘制铅笔加深的图样相同。
本文由冬天在流浪贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。

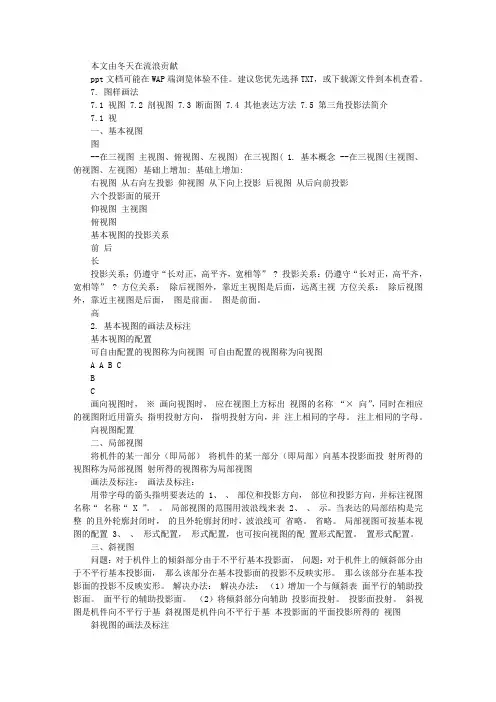

7. 图样画法7.1 视图 7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介7.1 视一、基本视图图--在三视图主视图、俯视图、左视图) 在三视图( 1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加: 基础上增加:右视图从右向左投影仰视图从下向上投影后视图从后向前投影六个投影面的展开仰视图主视图俯视图基本视图的投影关系前后长投影关系:仍遵守“长对正,高平齐,宽相等” ? 投影关系:仍遵守“长对正,高平齐,宽相等” ? 方位关系:除后视图外,靠近主视图是后面,远离主视方位关系:除后视图外,靠近主视图是后面,图是前面。
图是前面。
高2. 基本视图的画法及标注基本视图的配置可自由配置的视图称为向视图可自由配置的视图称为向视图A AB CBC画向视图时,※画向视图时,应在视图上方标出视图的名称“×向”,同时在相应的视图附近用箭头指明投射方向,指明投射方向,并注上相同的字母。
注上相同的字母。
向视图配置二、局部视图将机件的某一部分(即局部)将机件的某一部分(即局部)向基本投影面投射所得的视图称为局部视图射所得的视图称为局部视图画法及标注:画法及标注:用带字母的箭头指明要表达的 1、、部位和投影方向,部位和投影方向,并标注视图名称“名称“ X ”。
局部视图的范围用波浪线来表 2、、示。
当表达的局部结构是完整的且外轮廓封闭时,的且外轮廓封闭时,波浪线可省略。
省略。
局部视图可按基本视图的配置 3、、形式配置,形式配置,也可按向视图的配置形式配置。
置形式配置。
三、斜视图问题:对于机件上的倾斜部分由于不平行基本投影面,问题:对于机件上的倾斜部分由于不平行基本投影面,那么该部分在基本投影面的投影不反映实形。
那么该部分在基本投影面的投影不反映实形。
解决办法:解决办法:(1)增加一个与倾斜表面平行的辅助投影面。
