安装工程施工图的画法有一、画法1. 选择画图工具：安装工程施工图通常使用CAD软件进行绘制，因为CAD软件具有高效、精确和便捷的特点，适合绘制各种施工图。
如果不熟悉CAD软件，也可以手绘，但需要保证绘图清晰、准确。
2. 设定图幅：在CAD软件中，需要设定施工图的图幅大小，一般按照实际需要确定。
通常情况下，施工图尺寸为A0、A1或A2等。
3. 绘制平面布置图：首先根据设计图纸，绘制安装工程的平面布置图，包括设备、管道、电气设备等的布置位置和相互关系。
在绘制过程中，应该按照设计图纸上的布置要求进行细致标注，确保安装工程按照设计要求进行。
4. 绘制设备示意图：根据设计图纸，绘制具体设备的示意图，包括设备的尺寸、型号、连接方式等。
设备示意图应该清晰、准确，能够方便施工人员理解和操作。
5. 绘制管道布置图：根据设计要求，绘制管道的布置图，包括管道的走向、连接方式、支架位置等。
管道布置图应该注明各种直径管道的尺寸和连接方式，确保管道施工的准确性。
6. 标注图纸要求：在施工图上，应该标注清楚设计要求、尺寸、标高等信息，确保施工人员理解和按照要求进行施工。
二、标注方法1. 设备标注：在设备示意图上，应该标注设备的尺寸、型号、连接方式等信息，以便施工人员按照要求进行布置和连接。
2. 管道标注：在管道布置图上，应该标注管道的走向、直径、连接方式、支架位置等信息，确保管道施工的准确性。
3. 尺寸标注：在安装工程施工图上，应该标注各种设备、管道、支架等的尺寸，确保施工的准确性。
尺寸标注应该符合设计要求，清晰明了。
4. 标高标注：在施工图上标注各种设备、管道、支架等的标高，以便施工人员进行准确布置和连接。
标高标注应该与设计要求一致，确保施工的顺利进行。
5. 其他标注：除了上述内容，施工图还应该标注施工人员注意事项、安装要求、安全要求等信息，以便施工人员按照规范进行施工。
在绘制安装工程施工图时，需要注意以下几点：1. 保持施工图的清晰：施工图应该清晰、简洁，便于施工人员理解和操作。

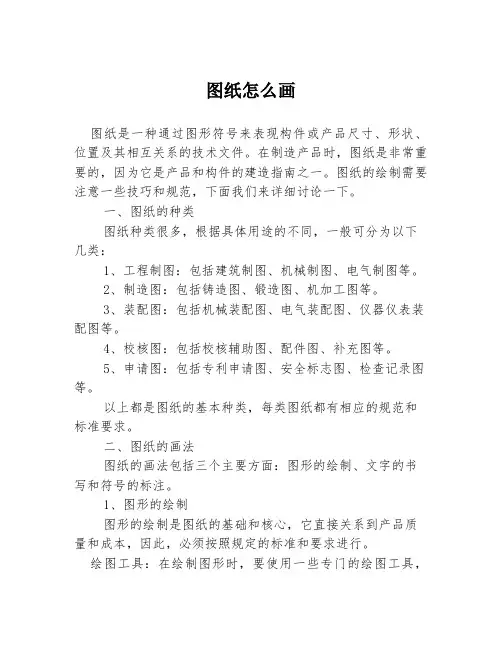

图纸怎么画图纸是一种通过图形符号来表现构件或产品尺寸、形状、位置及其相互关系的技术文件。
在制造产品时，图纸是非常重要的，因为它是产品和构件的建造指南之一。
图纸的绘制需要注意一些技巧和规范，下面我们来详细讨论一下。
一、图纸的种类图纸种类很多，根据具体用途的不同，一般可分为以下几类：1、工程制图：包括建筑制图、机械制图、电气制图等。
2、制造图：包括铸造图、锻造图、机加工图等。
3、装配图：包括机械装配图、电气装配图、仪器仪表装配图等。
4、校核图：包括校核辅助图、配件图、补充图等。
5、申请图：包括专利申请图、安全标志图、检查记录图等。
以上都是图纸的基本种类，每类图纸都有相应的规范和标准要求。
二、图纸的画法图纸的画法包括三个主要方面：图形的绘制、文字的书写和符号的标注。
1、图形的绘制图形的绘制是图纸的基础和核心，它直接关系到产品质量和成本，因此，必须按照规定的标准和要求进行。
绘图工具：在绘制图形时，要使用一些专门的绘图工具，如直尺、分度尺、量角器、圆规、曲线板、橡皮擦等。
这些工具不仅能提高画图的精度，而且还能增强工程师的绘图能力。
绘图纸张：绘图纸应使用标准尺寸的纸张，比如A0、A1、A2、A3四种尺寸，其中A0纸张最大，为841 mm × 1189 mm；A3纸张最小，为297 mm × 420 mm。
绘图纸必须保持干燥、整洁，不得弄脏、破损。
绘图比例：在绘制图形时，要根据实际尺寸和绘图纸的大小确定比例尺，一般常用的比例为1:1、1:2、1:5、1:10、1:20、1:50等。
绘图内容：在绘制图形时，要考虑到图形的尺寸、形状、位置和相互关系，同时还要注意标注尺寸、公差、表面处理、位置公差等信息。
2、文字的书写图纸的文字是描述图形细节和设计细节的重要部分之一，书写不规范和混淆不清容易引起误解，影响到产品的质量和安全。
文字的要求：图纸的文字必须书写工整清晰，公差尺寸要标注准确，字体应选用规定的标准字体，如仿宋体、宋体、楷体等。
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
工程制图的绘图的方法与步骤绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。
然后，开始画图。
画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。
图形完成后，画尺寸界线利尺寸线。
最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时，一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。
当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号(45。
的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。
工程图纸制图标准1.1 工程图纸绘图步骤1.1.1 以实际尺寸绘制按正投影法（顶棚平面图宜用镜像投影法）并用第一角画法绘制所有实体；1.1.2 以规定的适当比例放大或缩小图框；1.1.3 修改图框中部分文本；1.1.4 进行尺寸标注和文字说明。
1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框。
设计时必须采用本标准指定的最新标准图框，除投标时招标文件有特殊要求除外，不得另行使用其它图框，并将图框中待补充内容填充完整，每个工程项目的同种图框必须完全一致。
2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。
3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。
4 图框一般应采用“索引”引用。
5 采用“插入”方式引用图框，不可以将图框炸开。
6 图框的比例应与图的比例一致，并采用整数比例。
7 不得改变图框中各部分的颜色及线型。
8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种，加工图图框有A3、A4横式幅面和A4竖式幅面三种。
1.2.2 图纸幅面1 各种图纸的幅面尺寸（高×宽）标准为：A0—841×1189，图框尺寸距边尺寸10，装订线尺寸25；A1—594×841，图框尺寸距边尺寸10，装订线尺寸25；;A2—420×594，图框尺寸距边尺寸10，装订线尺寸25；A3—297×420，图框尺寸距边尺寸5，装订线尺寸25；A4—210×297，图框尺寸距边尺寸5，装订线尺寸25。
2 图纸的短边不得加长，A3-A0的长边可以加长，其中A3和A1以210的倍数加长，A2和A0以149的倍数加长。
