串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。
R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，那么A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，以下判断正确的选项是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化X围是[ ]A．0～10VB．0～20VC．10V～20VD．20V～30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V；当cd两端接入100V电压时，ab两端电压为50V，那么R1∶R2∶R3之比是[ ]A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，那么电容器的带电量为[ ]A．1×103CB．1×103CC．6×104CD．1．6×103C6．以下说法中正确的选项是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B〔不计电阻〕并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路，总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调〔被调节的电流变化大〕，一个作微调〔被调节的电流变化小〕。
使用时联接方式可以是串联，也可以是并联，如图5所示，那么[ ]A．串联时，阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时，阻值大的变阻器作粗调8．三根一样的电热丝分别全部串联和全部并联，它们发出一样的热量，所需通电时间之比为[ ]A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是[ ]A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω，A、B两端接在电压恒定的电源上，那么[ ]A．S断开时，R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。

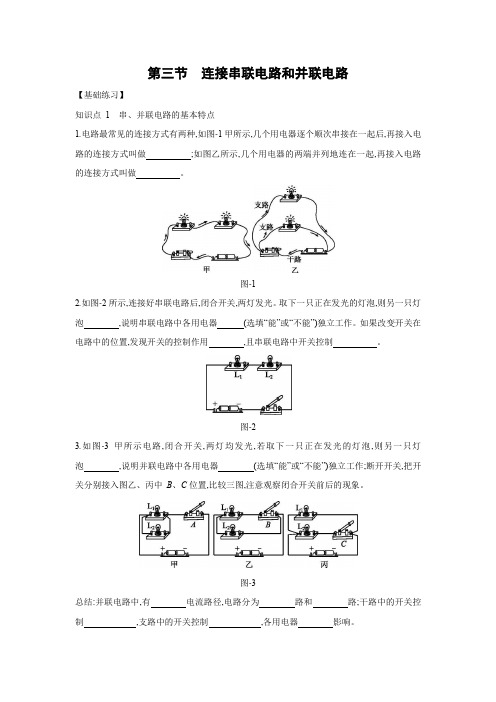

第三节连接串联电路和并联电路【基础练习】知识点1串、并联电路的基本特点1.电路最常见的连接方式有两种,如图-1甲所示,几个用电器逐个顺次串接在一起后,再接入电路的连接方式叫做;如图乙所示,几个用电器的两端并列地连在一起,再接入电路的连接方式叫做。
图-12.如图-2所示,连接好串联电路后,闭合开关,两灯发光。
取下一只正在发光的灯泡,则另一只灯泡,说明串联电路中各用电器(选填“能”或“不能”)独立工作。
如果改变开关在电路中的位置,发现开关的控制作用,且串联电路中开关控制。
图-23.如图-3甲所示电路,闭合开关,两灯均发光,若取下一只正在发光的灯泡,则另一只灯泡,说明并联电路中各用电器(选填“能”或“不能”)独立工作;断开开关,把开关分别接入图乙、丙中B、C位置,比较三图,注意观察闭合开关前后的现象。
图-3总结:并联电路中,有电流路径,电路分为路和路;干路中的开关控制,支路中的开关控制,各用电器影响。
知识点2串、并联电路的识别4.如图-4所示的四个电路图中,各开关都闭合后,灯泡L1与L2串联的是()图-45.在如图-5所示的电路中,闭合开关S,小灯泡L1、L2并联的是()图-5知识点3生活中的电路6.教室里的电灯和电脑是联的,控制电灯的开关和电灯是联的。
7.如图-6所示是一款电动自行车,我们在使用它时,将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。
这个车钥匙其实就是一个。
电动车前面的大灯和车尾灯之间是(选填“串联”或“并联”)连接的。
图-6【能力提升】8.一条街上的路灯总是同时亮,同时熄灭,但若一盏灯损坏不亮了,其他灯仍会照常亮,这些路灯()A.一定是串联的B.可能串联,也可能并联C.一定是并联的D.无法确定连接方式9.[2020·贵港] 家庭厨房安装的抽油烟机里有照明灯和换气扇。
它们既能单独工作,又能同时工作,如图-7所示电路中,符合上述要求的是()图-710.[2019·衡阳] (多选)如图-8所示,下列说法正确的是()图-8A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮11.如图-9所示,某手机移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是联;用移动电源为手机充电时,手机相当于电路中的。
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。
【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。
【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。
举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。
【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。
沪科版九年级物理14.3 连接串联电路和并联电路一、单项选择题（共15小题；共60分）1. 有两只小灯泡串联在电路里，且都正常发光。
某一时刻，其中一只灯泡灯丝烧坏了，则另一只灯泡A. 照常亮B. 比原来暗C. 比原来亮D. 一定不亮2. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，灯泡的亮度变化是A. 变亮B. 变暗C. 不变D. 无法确定3. 安全带是轿车中一种有效的安全保护装置.为了提醒驾驶员和前排乘客系好安全带，新型轿车上大都装有一个指示灯，只要驾驶员和前排乘客中有一个没有系安全带（相当于一个电键断开），该指示灯就会发光。
如图所示是某小组同学设计的模拟电路图，其中符合工作要求的是A. B.C. D.4. 与所示实物图相对应的电路图是图中的A. B.C. D.5. 如图所示的电路，要使两个小灯泡、串联，应A. 断开电键、，闭合电键B. 断开电键、，闭合电键C. 断开电键，闭合电键、D. 断开电键，闭合电键、6. 如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的是A. B.C. D.7. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的是A. B.C. D.8. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，则两灯A. 一定串联B. 一定并联C. 可能串联可能并联D. 无法判断9. 如图所示，按照电路图连接的电路符合要求的是A. B.C. D.10. 在下图各个电路中，属于串联电路的是A. B.C. D.11. 某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是A. 电视和台灯是并联的B. 开关和灯泡是并联的C. 各个小彩灯之间是并联的D. 不插用电器时，插座处火线和零线是连通的12. 将灯泡和小电动机接入如图所示的电路中，下列说法中正确的是A. 开关只控制灯泡B. 开关只控制灯泡C. 先闭合，再闭合时，灯泡短路D. 同时闭合、，灯泡和电动机并联13. 某自动售货机，它可通过手机扫码（闭合）或通过投币（闭合），启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。
串联电路和并联电路考点一：串并联电路的识别1。
在我们的教室内,一个开关可以同时控制几盏日光灯．它们的连接方式是________（选填“串联"或“并联"）．因为当其中一盏灯管烧坏时,其它灯________（选填“能"或“不能”）工作．2.一只小灯泡正常发光时电压为8V，通过它的电流为0.4A，现将该小灯泡接在12V的电源上,为使其正常发光,应________ 联一个________ Ω的电阻．3.如图所示，要使灯L1和灯L2并联在电路中,应闭合的开关是________;要使灯L1和灯L2串联在电路中，应闭合的开关是________．4.在图中的〇里填上适当的电表符号,使之成为正确的并联电路图。
5.把图中各电路元件接成串联电路并画出电路图．考点二：电路设计1.小明在探究电路的电流规律实验时用了下列选项中的某个电路，已知R1=R2<R3，电流表1、2、3的示数分别是0。
22A、0.3A、0。
52A 。
则由此推断所用电路应是:（）2。
如图所示的电蚊拍，具有灭蚊和照明的功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用．下面所示的四个电路设计中符合这种要求的是( ）3。
小梦为资阳市2014年5月份的体育测试设计了一个电子身高测量仪。
图中的四个电路中,R0是定值电阻，R是滑动变阻器,电源电压不变,滑片会随身高上下平移。
能够实现身高越高，电压表或电流表示数越大的电路是（）4。
家用冰箱内的温度高低由温控开关S温控制，当冰箱内温度高于设定值时，S温将自动闭合,压缩机开始工作；当冰箱门打开时，开关S门闭合，照明灯发光．下列电路符合要求的是（）5。
图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路,其中S1为旋钮开关，单独控制台灯的通断和亮度;S2为单独控制电视插座的开关．请在图乙中将电路图连接完整，要求符合安全用电原则．考点三：动态电路分析1。
串联电路和并联电路-精美解析版串联电路和并联电路一、单选题（本大题共5小题，共30.0分）1.如图所示，两个定值电阻R、R2串联后，接在输出电压U稳定于15V的直流电源两端，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V。
如果他把电压表改接在R2两端，则电压表的示数将()A. 等于或大于8VB. 小于7VC. 等于7VD. 大于7V小于8VB（济南一中）【分析】电压表的内阻不是远大于R1、R2，电压表与电阻并联后，并联部分电阻减小，分担的电压减小。
结合串联电路电压与电阻成正比来分析电压表的示数；本题要注意电压表是实际的电表，内阻不是无穷大，电表对电路的影响不能忽略，把电压表看成可测量电压的电阻。
【解答】电压表接在R1两端，电压表的示数8V，则此时R2两端的电压为7V，把此表改接在两端R2时，由于电压表的内阻不是远大于R1、R2，电压表与R2并联的阻值小于R2，而R1与并联A.电源的电动势为6V，内阻为0.5Ω，在A电路中，外电阻为1Ω，则总电阻为1.5Ω，根据闭合电路欧姆定律，总电流为4A，则外电压为4V，故A错误；B.在B电路中，外电阻为2Ω，则总电阻为2.5Ω，根据闭合电路欧姆定律，总电流为2.4A，则外电压为4.8V，故B正确；C.在C电路中，外电阻为9Ω.则总电阻为9.5Ω，，则外电根据闭合电路欧姆定律，总电流为129压为12V，故C错误；D.在D电路中，外电阻为4.5Ω，则总电阻为5Ω，根据闭合电路欧姆定律，总电流为1.2A，则外电压为5.4V，故D错误。
故选B。
2.图甲所示的电路中，电流表A1指针指满刻度，电流表A2的指针指满刻度的2/3处；图乙中，A2指针指满刻度，A1指针指满刻度的1/3处.已知A1的内阻为0.45Ω，则A2的电阻为()A. 0.1ΩB. 0.15ΩC. 0.3ΩD. 0.6ΩA（济南一中）【分析】根据串联电路电流相等的特点和并联电路电压相等的特点，利用欧姆定律分别列出两电流表满偏时指针的关系，再把A2的内阻代入求解方程即可求出A1的内阻。
高中串联并联电路练习题及讲解# 高中物理电路练习题：串联与并联电路## 一、串联电路### 练习题1：电阻串联在串联电路中，三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω。
求整个电路的总电阻。
解答：串联电路的总电阻等于各电阻之和。
因此，总电阻R总 = R1 + R2 + R3 = 4Ω + 6Ω + 8Ω = 18Ω。
### 练习题2：串联电路中的电流在上述串联电路中，若电源电压为12V，求电路中的电流I。
解答：根据欧姆定律，电流I = V / R总。
将已知数值代入公式，得I = 12V / 18Ω = 2/3 A。
### 练习题3：串联电路中的电压分配求各电阻两端的电压。
解答：根据欧姆定律，电压V = I * R。
对于R1，V1 = (2/3)A * 4Ω = 8/3 V。
同理，V2 = (2/3)A * 6Ω = 4V，V3 = (2/3)A * 8Ω = 16/3 V。
## 二、并联电路### 练习题4：电阻并联在并联电路中，两个电阻分别为R1=4Ω，R2=8Ω。
求整个电路的总电阻。
解答：并联电路的总电阻R总 = (R1 * R2) / (R1 + R2) = (4Ω * 8Ω) / (4Ω + 8Ω) = 32Ω / 12Ω = 8/3 Ω。
### 练习题5：并联电路中的电压在上述并联电路中，若电源电压为12V，求各电阻两端的电压。
解答：在并联电路中，各支路两端的电压相等。
因此，V1 = V2 = 12V。
### 练习题6：并联电路中的电流分配求通过各电阻的电流I1和I2。
解答：根据欧姆定律，I1 = V / R1 = 12V / 4Ω = 3A，I2 = V / R2 = 12V / 8Ω = 1.5A。
## 三、混合电路### 练习题7：串联并联混合电路设一个电路由一个4Ω的电阻R1与一个8Ω的电阻R2串联，再与一个6Ω的电阻R3并联。
求整个电路的总电阻。
解答：首先计算串联部分的总电阻R串= R1 + R2 = 4Ω + 8Ω = 12Ω。
串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1. （2015•桂林中考）在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（）【思路点拨】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起，结合电路图选择合适的开关组合，组成题目要求的灯泡连接方式。
【答案】A【解析】A、图中闭合开关S，小灯泡L1、L2并列连接，为并联电路，符合题意；BCD、图中闭合开关S，电流只有一条路径，为串联电路，只是改变了开关的连接位置，不影响电路的性质，不合题意。
【总结升华】解决此题的关键是理解串、并联电路的特点，会连接简单的串并联电路。
举一反三：【变式】如图的电路中，（l）当开关S1、S2都断开时，三盏灯的接法是＿＿＿＿＿；（2）当开关S1、S2闭合时，三盏灯的接法是＿＿＿＿；（3）当S1闭合、S2断开时，电灯＿＿＿＿＿发光。
【答案】串联，并联，L3类型二、设计电路2.（2015•通辽中考）汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好。
四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）【思路点拨】四个车门中任意一个车门（相当于开关）没关好，该指示灯会发光，说明只要一个开关断开，灯泡就发光，所有开关闭合，灯泡不发光．对各选项逐一分析。
【答案】D【解析】开关没闭合灯就亮，显然开关与灯是并联的，且四个开关中任意一个未闭合指示灯会发光，故四个开关要串联．A、由电路图可知，几个开关是并联的，当开关都闭合时，即车门都关好，灯泡也会发光，故A不符合要求；B、由电路图可知，几个开关是串联的，当有一个开关断开时，即有车门没关闭，灯泡不亮，所以与题意要求相反，故B不符合题意；C、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，电源会被短路，故C不符合要求；D、由电路图可知，几个开关是串联的，当开关都闭合时，即车门都关好，灯泡不会发光，故D符合要求。
沪科版物理第十四章了解电路第三节连接串联电路和并联电路精选练习考点一、串联和并联1. （2017•太原）在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（）【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。
2.（2017•贺州）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光 B．L1能发光，L2不能发光 C．L1、L2都能发光 D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。
3.（2018•河北）如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该基础篇电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；故选C。
考点二、连接串联电路和并联电路4.（2017•枣阳市模拟）在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是。
【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。
5.（2018•玉林二模）如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,故选D。
6.（2017•山东）如图所示电路，要使L1、L2串联，应闭合开关；断开开关________；若要使L1、L2并联，应闭合开关___________；断开开关_____；为避免短路不能同时闭合开关_______【答案】S1；S2、S3；S2、S3；S1；S1、S3【解析】若要使两灯炮串联，则应使两灯炮的首尾相连，所以要闭合开关S1，若使两灯泡并联应使两灯泡两端相连，所以要闭合开关S2、S3断开S1；如果Ｓ１、Ｓ３同时闭合，导线直接连在了电压两端电路短路。
考点三、生活中的电路7.（2018•济南）下列说法正确的是（）A.教室里的照明灯和电扇是并联的B.夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C.一条大街上的路灯总是同时亮，同时灭，他们一定都是串联的D.一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的【答案】ABD【解析】这道题目考察了生活中的串并联电路，家庭电路都是并联的所以A选项正确；建筑上的装饰灯也是并联的所以B选项正确；街上的路灯是并联的，虽然同时亮，同时灭是由于开关接到了干路上，C选项不正确；根据串联电路的特点，用电器互相影响，所以D选项正确。
8.（2017•吉林）实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时灭，这三盏灯的连接（）A.串联B.并联C.两盏灯并联起来再和第三盏灯串联D.以上三种情况都有可能【答案】D【解析】A选项三盏灯串联，开关接在任何位置都可以同时控制他们同时灭和亮，因为电流只有一个通道；B选项三盏灯并联，开关开关接在支路上时，只能控制相应支路的灯，接在干路上时都可以同时控制他们同时灭和亮；C 选项两盏灯并起来再和第三盏灯串联，开关接在支路上时，只能控制相应的灯，开关接在干路上时，可以同时控制他们同时灭和亮；因此三情况都可能。
9.（2018•台州）由一个电源、两个小灯泡、一个开关和若干导线组成的电路中，当开关闭合时，两灯都亮，当开关断开时，下列说法正确的是（）A.如果两灯都不亮，则两灯一定是串联B.如果两灯都不亮，则两灯一定是并联C.如果只有一盏灯亮，则两灯一定是串联D.如果只有一盏灯亮，则两灯一定是并联【答案】D【解析】由一个电源、两个小灯泡、一个开关和若干导线组成的电路可能是串联电路，开关控制整个电路，开关断开亮灯都不亮，也可能是并联电路，当开关接在干路上，也可以控制两盏灯同时亮同时灭，所以A、B、C选项错误；如果开关接在支路上，当开关断开时只有一盏灯灭。
所以D选项正确。
10. （2018•陆丰市模拟）道路两旁的路灯，晚上同时亮，早上同时灭，为了便于维护，它们一定是联的；如图所示的电路，开关S1、S2和S3原来都是断开的，要使灯L1、L2组成并联电路，应闭合的开关是；当同时闭合开关S1、S2、S3时，电路会发生现象。
【答案】并；S1、S2；短路【解析】（1）道路两旁的路灯，一只损坏其余的仍能正常工作，所以它们是并联的；（2）当闭合S1、S2时，电流有两条路径，两灯泡并联，S1控制L2，S2控制L1；若同时闭合开关S1、S2、S3时，电流从正极出发，经S2、S3、S1直接回到负极，造成短路。
11.（2018•重庆）如图，为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的电路图是（）【答案】B【解析】A、两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，不符合题意；B、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，符合题意；C、指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，不符合题意；D、两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，不符合题意，故选B。
12.（2018•广州）如图所示的电路中，说法不正确的是（）A. K1断开K2闭合时，L1不亮L2亮B. K1闭合K2断开时，L1L2都亮C. K1、K2都闭合，L1、L2都亮D. K1、K2都闭合，L1不亮L2亮【答案】C【解析】当K1断开，K2闭合时，灯L2有电流经过，灯L1无电流经过，故L1不亮，L2亮；K1闭合，K2断开时，灯L1、L2串联在电源上，故L1灯和L2都亮；K1和K2都闭合时，灯L1短路不能发光，L2有电流经过能发光。
提升篇13.（2018•达州中考）如图所示电路，要使电阻R1、R2并联，则应将（）A. S2、S3闭合，S1断开B. S1、S2闭合，S3断开C. S2闭合，S1、S3断开D. S1闭合，S2、S3断开【答案】A【解析】A、当闭合开关S2、S3，断开S1时，电流分两路经过两个电阻，它们并联连接，故A正确；B、当S1、S2闭合，S3断开时，R1短路，R2接入电路，故B错误；C、S2闭合，S1、S3断开，只有R2接入电路，故C错误；D、S1闭合，S2、S3断开时，R1、R2串联接入电路，故D错误。
14.（2018•广东模拟）如图所示电路中若使L1、L2并联，则应闭合，断开。
【答案】S1、S3；S2【解析】若使L1、L2并联，则电流有两条路径，分别经过L1和L2，因此必须闭合S1和S3，断开S2。
15. （2017•普陀区一模）图中的电路中有一根导线连接错误，要求在错误处打叉，再添加一根导线，使两灯并联连接。
【答案与解析】两灯泡并联，两灯泡应并列连接，即应首首相连、尾尾相连，由图所示电路图可知，开关左端与L1左端的连线错误，修改后的电路图如图所示。
16．（2017•黑龙江）示教板上面安装两个完全相同的灯泡，都能发光。
在不看示教板背面电路连接，不用其他任何仪器的情况下，判断它们是串联还是并联。
方法现象结论串联并联【答案】方法现象结论拧下一只灯光另一只灯泡灭另一只灯泡仍亮【解析】用电器串联时，任何一只用电器开路则其它用电器都不能正常工作；并联电路时，任何一个用电器开路，不会影响其它用电器的工作，即并联电路中各用电器可以单独工作，互不影响。
所以这道题目可以用“摘除法”来判断用电器是串联还是并联。
17.（2017•邯郸）如图所示电路有什么错误？如果将灯和串联，应该怎么办？如果将和并联，应该怎么办？【答案】短路；去掉be;去掉ab,连接ac【解析】如图所示电路图a所示，电流沿箭头所示方向从电源的正极流向负极，没有经过用电器，所以电路被短路；如果去掉be电流会从电源的正极出发，经过L1、L2流向电源负极，两灯串联；如果去掉ab,连接ac电流从电源的正极出发，在c点分成两路，一路流过L1，一路流过L2，在e点汇合流向电源的负极，两灯并联。
18.（2018•石家庄）如图甲所示是小刚设计的一个电路，请你在图乙中用笔画出导线连接与该电路对应的实物图。
【答案】【解析】可以利用“先通后补法”画出电路元件最多的一条通路，即：电源、S1、灯泡、S3串联，然后再找到分、汇流点补全支路。
19.（2017•保定）如图所示的电路中，导线没有连接，请你用笔画线表示出来。
要求：两灯并联，开关S1控制电灯L1，S2作为总开关。
【答案】【解析】可以利用“先通后补法”连接电路，即线连接电路元件最多的一条通路，电源、S2、L1、S1然后找到分流点和汇流点，补全支路。
20.（2018•无锡二模）某公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的电灯都会发光，提醒司机有乘客需要下车。
请把图中的器材连接成符合要求的电路。
【答案】【解析】只要按下任何一个按钮，装在驾驶台上的电灯都会发光，说明这两个开关互不影响，是并联的；然后与灯泡和电源串联。
