电路作图题100个一、作图题1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。

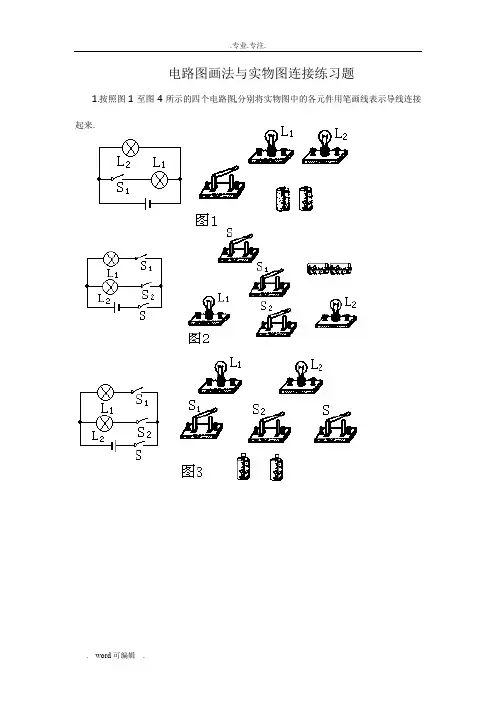

2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。
3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。
请在方框内画出手电筒的电路图。

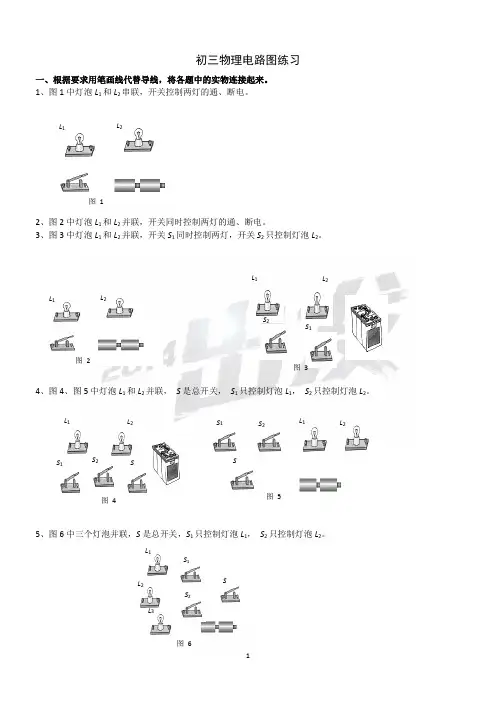

4. 在下图中，根据要求连接电路图，注意元件位置不能移动，导线不能交叉。
（1）图（a）中灯L1、L2串联，S控制整个电路；（2）图（b）中灯L1、L2并联，且要求每盏灯配一个开关。
5.请根据图中（1）（2）（3）所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。
6.如下图所示电路，画出相应的电路图。
7. 在下边的虚线方框内画出如图（a）所示的实物电路的电路图。
8.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。
（3）把图丙中各电路元件接成串联电路。
9.请将下图中的元件连接成串联电路。
10.【2008·广西钦州】某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。
11.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。
12.请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
13.请根据如图所示的实物图画出电路图。
14.【2008·甘肃兰州】用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。
（导线不允许交叉）14.请按照图（1）中的电路图将图（2）中的实物连成电路。
16.请画出如下图所示的实物电路的电路图。
17.如图所示，A、B、C、D表示电路的四个接线柱，要使灯L1、L2并联连接在电池组的两极，试用笔画线代替导线把有关接线柱连接起来。
18.【2006·辽宁大连】用笔画线，将图中的器材连成电路。
（要求：两灯并联，开关控制两盏灯）19.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。
20.有一教室共9只灯泡，每三只灯泡共用一个开关控制，且发现某只灯不亮时，并不影响另两只灯，请你画出这个教室中的这9只灯的连接电路图。
21.【2004·辽宁大连】某家庭安装了如图所示的门铃，请画出这个门铃电路的电路图。
22.一块木板上装有红灯泡、电铃各一个，板上还装有电池组，如图所示。
现将这块木板装在学校的传达室里，使值班人员从铃声和灯光组成的信号中，辨别是前门来客按开关，还是后门来客按开关。
请将元件连线，并画出相应的电路图。
23.请根据下图的实物连接情况画出相应的电路图。
24.画出如图所示的电路图，并在图上标出相应的元件符号。
25.根据图中的实物连接图画出电路图，并标出电流方向。
26.请你对照下面的电路图，把实物元件用线连接起来。
27.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
28. 请将图所示元件按电路图连接，连线不要交叉。
29.根据你所学过的电路连接方法画出用一个开关同时控制三盏灯的电路图。
30.按照图（甲）所示的电路图连接（乙）图实物（导线不得交叉）31.学校要举行一次知识竞赛，每轮有四组出场，在每组“抢答器”前都有一个按钮开关和一只电铃，在总显示板上有四盏不同颜色的彩灯，分别代表四个组，要求任意一组按动自己桌前的开关时，则该桌上的电铃会响，同时总显示板上代表这一组的彩灯会亮，请设计一个满足这一要求的电路。
32.有电源、电灯、电铃各一个，开关两个，用来安装一个电路。
要求客人从前门按开关时，铃响灯不亮；当客人从后门按开关时，铃响电灯也亮。
请画出电路图。
33.【2007·甘肃兰州】用两只灯泡、一个开关（总开关）、一只滑动变阻器、一个电源，设计出满足以下要求的电路，一只灯的亮度不变，另一只灯的亮度可以调节。
（1）在虚线框内画出电路图；（2）连接实物图。
34.为节约用电，小强利用两个单刀双掷开关设计了一个改进地下通道照明电路的方案：每晚7:00至11:00将两盏灯并联后接在电源上，晚11:00至次日早6:00将两盏灯串联后接在同一电源上。
请将下图的电路补充完整，使两个单刀双掷开关同时接左侧或同时接右侧时，实现上述两种连接方式的切换。
35.根据图中的实物连接情况，画出相应的电路图。
36.请将图中各元件按如下要求连成电路，要求元件的位置不动。
（1）L1、L2串联，S做总开关；（2）L1、L2并联，S做总开关；（3）L1、L2并联，S控制L1。
37.【2004·新疆乌鲁木齐】根据下图中的电路图，把电路元件连接起来。
38.一般手电筒的结构有一只小灯泡、一只开关和两节干电池，试画出手电筒的电路图。
39.有电池、灯泡、电铃各一个，开关两个，要求安装一个电铃电路，当前门或后门来客人时，电铃都响，并能分清前门来人还是后门来人．画出电路图。
40.如下图所示，电灯L1、L2是怎样连接的？画出它的电路图。
闭合开关S，若L1的灯丝断了，L2会正常发光吗？41.按下图所示的实物连接图，在右侧方框中画出电路图，并标明开关闭合流过各灯的电流方向。
42.画出右图所示实物图的电路图。
43.按照图（a）所示的电路图，将图（b）中的各元件连接起来。
44.有一只开关、一只电动机、一个小灯泡和一个电池组，在下面方框内画出开关同时控制电动机和电灯的两种不同电路。
45.室外装有一只电铃，想在甲、乙两个办公室内各装一只开关，只要闭合其中任一开关，电铃就响，请在图示方框内画出电路图。
46.如下图所示有一只电铃，一只小灯泡，两只开关，两节干电池，几条导线。
要求：开关S1、S2同时闭合时，电铃响，小灯泡工作；开关S1闭合，S2断开时，电铃响，小灯泡不工作；开关S1断开，S2无论闭合还是断开，电铃不响，小灯泡不工作。
请你按要求画出电路图并根据画好的电路图连接实物图。
47.学校举行生产资料知识竞赛，请你设计一个抢答器，要求甲、乙、丙三队无论哪队闭合开关，裁判台上的电铃都要响，而且不同颜色的灯能区别是哪个参赛队，用下图所提供的器材，连成符合上述要求的电路。
48.试根据下图所示的实物连接图，在右边空白处画出相应的电路图。
49.学校值班室内有一个指示灯，学校前后有两个门，无论哪个门打开（控制它的开关在门打开时闭合），该指示灯均会发光。
请你在下面的虚线框内画出符合上述要求的电路图（电源用电池组）。
50.按照下图所示的电路图将实物元件连成电路。
51.按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。
52.如图甲，自制的转换开关M上有四个按在木板上的图钉A、B、C、D，其中B和C各套一个曲别针，并且和图钉紧密接触并能自由转动，现请按图乙所示的电路图用笔画线代替导线，把图甲中的实物连接起来，使其成为能使小灯泡L1和L2串、并联互换的电路。
53.如图所示的电路盒，面板上有红、绿灯各一个，三个拨动开关S1、S2、S3．为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表。
根据上述实验情况，画出盒内的电路图。
54.根据甲图，把乙图中的实物连接起来。
55.某同学要把L1、L2接成并联电路，开关S1控制整个电路，开关S2控制灯L2．如图所示，试指出其中错误并改正过来。
再画出正确的电路图。
56.试画出由两节干电池、一个开关、一个灯泡、一个电铃和一个电动机所组成的串联电路图。
57.画出下列电路图：（1）画出图甲中手电筒的电路；（2）电工师傅想在自家院子里安装一盏照明电灯，这盏电灯与门廊里的灯共用一个开关控制，且两灯并联，开关闭合时两灯都能发光，开关断开时两灯熄灭。
请直接在图乙中补画出所缺的导线，使电路满足设计要求。
(注意：不能将电源两极用导线直接连通。
)58.电冰箱内有照明灯，控制它的开关在冰箱门打开时闭合，使灯发光，当冰箱门关闭时，此开关处于断开状态，灯不发光；而电冰箱的背面有一个电动压缩机，当冰箱内温度升高到一定程度便启动，而内部温度降到一定程度就会停止工作，它由一个“温控开关”自动控制。
请按上述设计要求，在下图中画出电路的连接方法。
59.【2008·广东广州】在方框中画出灯泡L1和灯泡L2并联，电流表测灯泡L1电流的电路图，并在图上连接实物图。
60.【2006·江苏南京】请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。
61.将如图所示的实物图连接成电路，要求两盏灯并联，开关只控制灯L1。
（连线不许交叉）62.按照图（甲）所示的电路图，将图（乙）中各个元件连接起来（用铅笔画线表示导线）。
63.请画出下列实物电路的电路图。
64.有两个规格相同的灯泡L1，L2，把它们连入同一电路中，并用两个开关S1、S2控制它们。
要求：当只闭合S1时，L1发光，L2不发光；当只闭合S2时，L1、L2都不发光；当S1、S2都闭合时，L1、L2都发光，请画出这个电路的电路图。
65.试画出如图所示电路的电路图。
66.按照图所示的实物连接图，在方框内画出电路图。
67.现在小轿车驾驶室的仪表上大都装有一个用来提醒司机车门是否关好的指示灯。
若四个车门中的任意一个（它相当于一个开关）未关好，则该指示灯就会发光。
请你模拟汽车中指示灯的电路，在下面的虚线方框内画出其电路图（电源用蓄电池）。
68.现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。
（1）按下开关S2、S3时，电路中绿灯亮，电铃响；（2）按下开关S1、S2时，电路中灯不亮，电铃不响；（3）按下开关S1、S3时，红灯亮。
69.有三个小灯泡、一个开关、一个电池组及导线若干，请将它们组成电路。
要求：开关闭合，三个灯都能发光；开关断开，三个灯都不发光。
（写出一个即可）70.某同学将两只灯泡、一只电流表和一个开关接入同一电路中，电流表接法正确，闭合开关发现电流表示数增大，断开开关，电流表示数变小。
请你画出这位同学的实验电路图。
71.如图所示的电路元件，要求灯L1、L2、L3并联，开关S1控制灯L1和L2，开关S2控制所有的灯。
（1）在方框中画出你所设计出的电路图。
（2）将图所示的元件连接成电路，连接时导线不要交叉。
72.在两条道路的交叉口安装红绿灯的指挥车辆，可保证行车安全，如图甲所示，当AB方向绿灯L4亮时，CD方向红灯L1同时亮；当AB方向红灯L3亮时，CD方向绿灯L2同时亮，请你按上述要求在图乙中的虚线框内画出L1、L2、L3、L4的连接图，完成一个“红绿灯”的模拟电路。
[乙图中S是一个单刀双掷开关，注意图中必须标注四盏灯的代号L1、L2、L3、L4] 73.给你电源、灯泡、两只单刀双掷开关及导线若干，试设计一楼梯照明灯的电路图，两开关分别装在楼下、楼上，并且都单独控制灯的开关。
