电路图专题练习

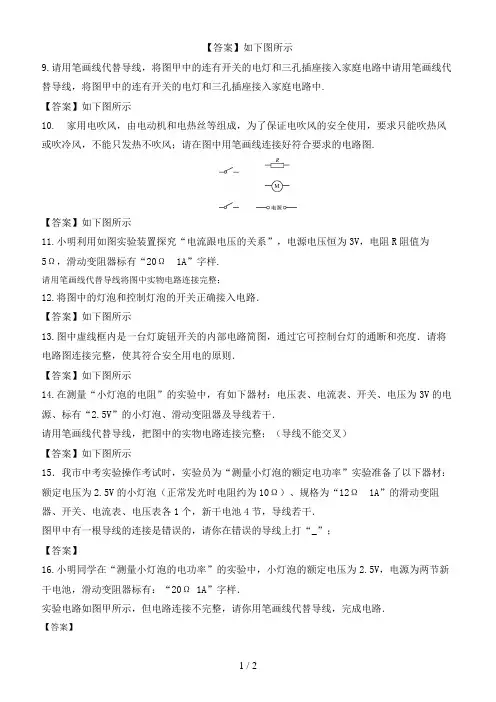

【答案】如下图所示9.请用笔画线代替导线，将图甲中的连有开关的电灯和三孔插座接入家庭电路中请用笔画线代替导线，将图甲中的连有开关的电灯和三孔插座接入家庭电路中.【答案】如下图所示10. 家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图中用笔画线连接好符合要求的电路图.【答案】如下图所示11.小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω1A”字样.请用笔画线代替导线将图中实物电路连接完整；12.将图中的灯泡和控制灯泡的开关正确接入电路．【答案】如下图所示13.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．【答案】如下图所示14.在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器及导线若干．请用笔画线代替导线，把图中的实物电路连接完整；（导线不能交叉）【答案】如下图所示15．我市中考实验操作考试时，实验员为“测量小灯泡的额定电功率”实验准备了以下器材：额定电压为2.5V的小灯泡（正常发光时电阻约为10Ω）、规格为“12Ω 1A”的滑动变阻器、开关、电流表、电压表各1个，新干电池4节，导线若干．图甲中有一根导线的连接是错误的，请你在错误的导线上打“_”；【答案】16.小明同学在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电源为两节新干电池，滑动变阻器标有：“20Ω 1A”字样．实验电路如图甲所示，但电路连接不完整，请你用笔画线代替导线，完成电路．【答案】17.如图甲所示是测量额定电压为2.5V小灯泡额定功率的电路实物图.请你在图甲中用笔画线代替导线讲电路补充完整，要求：滑动变阻器连入电路的阻值最大，导线不允许交叉；18.楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（）A．B．C．D．【答案】D19.下列电路中，属于并联电路的是（）A．B．C．D．【答案】A20.家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（）A．B．C．D．【答案】D。

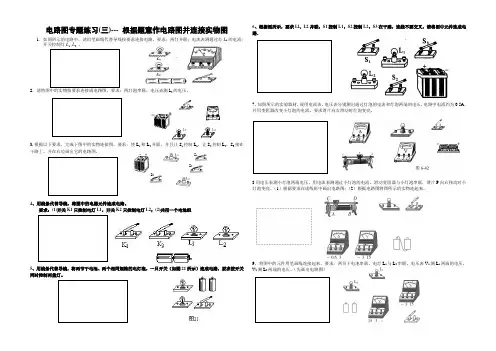

电路图专题练习(三)--- 根据题意作电路图并连接实物图1．如图所示的电路中，请用笔画线代替导线按要求连接电路，要求：两灯并联；电流表测通过灯L 1的电流；开关控制灯L 1 \ L 2 。

2．请将图中的实物按要求连接成电路图。

要求：两灯泡串联，电压表测L 2的电压。

3.根据以下要求，完成下图中的实物连接图。

要求：使L 1和L 2并联，并且让S 1控制L 1，让S 2控制L 2，S 3接在干路上。

并在右边画出它的电路图。

4、用线条代替导线，将图中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组5、用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求使开关同时控制两盏灯。

6、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．7、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A ，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。

8.用电压表测小灯泡两端电压，用电流表测通过小灯泡的电流，滑动变阻器与小灯泡串联，滑片P 向右移动时小灯泡变亮。

（1）根据要求在虚线框中画出电路图；（2）根据电路图将图所示的实物连起来。

9、将图中的元件用笔画线连接起来，要求：两节干电池串联，电灯L 1与L 2串联，电压表V 1测L 1两端的电压，V 2测L 2两端的电压。

（先画出电路图）S 1S 2 S 310、两盏灯L1、L2，一只电流表、一滑动变阻器、电源及开关各一个，要求：L1和L2并联；电流表测L2的电流，滑动变阻器只控制灯L1的电流，开关能控制灯L1、L2。

（1）在实线框内画出满足要求的电路图；（2）在图15所示的元件中，用笔画线代替导线，按电路图连接图示的实物。

11.用笔画线表示导线，完成图甲中的电路连线。

专题-复杂等效电路图练习————————————————————————————————作者：————————————————————————————————日期：AAVARR R电学题1．画出等效电路图2．画出等效电路图3．当闭合开关S0、S1，断开开关S2时4．当S1、、S2均闭合且滑片P 滑到a端时当闭合开关S2，断开开关S0、S1时当S1、S2均断开且滑片P 在a端时5．当闭合开关S1，断开开关S2和S3， 6．当S1、S2闭合，滑动变阻器的滑片P在a端时当闭合开关S1、S2，断开S3时当S1、S2都断开，滑片P在b端时当闭合开关S3，断开S1、S2时7．只闭合开关3S，滑动变阻器的滑片P在最左端时只断开开关1S，滑片P移至最右端时只闭合开关1S，滑片P在最右端时V2V1AR RPS图SVAL1 L2S0S1S2R3R4图39图aVAAS1S2R2R1Lb图258．将滑动变阻器的滑片P 置于中点M ，且只闭合开关S 1时将滑动变阻器的滑片P 置于B 端，断开开关S 1，闭合开关S 2时将滑动变阻器的滑片P 置于A 端，闭合开关S 1和开关S 2时9．当滑动变阻器的滑片P 在B 端，只闭合S 2时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S 1时10．如图所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R 0与R ab 的比值。

ac b11．如图所示， 电源电压不变，电灯L 的电阻不变。

开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。

求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？12．如图17所示电路，电源电压保持不变。

当开关S 闭合与断开时电压表V 1的示数之比为3：2，电压表V 2的示数之比为9：10。

九年级物理上册电路图专题练习1、在图中所示的电路中，开关S是用来控制S1是用来控制S2是用来控制_________．2、下面图中两灯连接的电路中不属于并联的是（）A、B、C、D、3、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路．其中电流A1能正确测量灯L1的电流的是（）A、B、C、D、4、在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A）5、有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在下边空白处画出电路图．6、如图所示，当S1、S2断开时，能亮的灯是，它们是S1、S2闭合时，能亮的灯是_________，它们是当S1闭合，S2断开时，能亮的灯是7、某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍．求：（1）L2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程．8、根据图所示电路，闭合S后，请回答下列问题．（1）电压表V1和V2分别测量的是哪些电灯或哪个电灯的电压？（2）若V1的读数是2.0V，V2的读数是5V，则L2两端的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？9、如图1所示电路，要使灯L1、L2组成串联电路，应闭合开关；要使L1、L2组成并联电路应闭合开关，同时闭合是绝对不允许的。

图4图110、如图3所示，设电压表的示数分别为U1、U2、U3，当U1=3V，U2=4.6V，则U3=V，当U1=30V32。

11、如图4所示，当S接a，S1闭合时，电路中亮，它们是联的，电流表测中的电流，当S接b，S1断开时灯亮，此时电流表示数为0.5A，则通过L1、L2、L3的电流分别为、、12、在图5所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S闭合后，两只电流表示数分别为1.2A和0.8A，那么L1灯的电流I1=，L2灯的电流I2=，电压表示数为，L1灯两端电压U1=，L2灯两端U2=图5图713、图7所示电路中，电压表测量的是哪部分的电压（）A、L1两端电压B、L2两端电压C、电源电压D、L1与L2的总电压14、图6中能正确表示用电流表测量小灯泡中电流的电路是：（）图615、如图8所示，电阻R1、R2的连接方式以及电流表所测电流的说法中正确的是（）A、串联，测R2中的电流B、并联，测R1中的电流C、串联，测R1中的电流D、并联，测R2中的电流图816、某同学利用电压表测量小灯泡两端的电压，电路连好闭合开关后，发现电压表有正常示数，而电灯不亮，造成这一现象的可能是如图9所示电路中的（）甲乙丙丁图919、请根据如图13（a）所示电路图，将图（b）的实物元件连接起来.图1320、如图15所示实物图中有一处连接错误，请将错误的导线上打叉，使开关为电路的总开关，并在右边虚线框中画出电路图。

电路图识别专项练习题识别电路图1、教室里的日光灯正常工作电压为 v. 消耗的是能，家用电器之间是连接的。

(选填“串联”或“并联”)2、如图所示电路，如果同时闭合开关S₁S₁，且断开S₂，则灯L₁、L₂为联；要使灯L₁、 L₂组成串联电路，只要闭合开关 .3、如图所示电路中，要使电铃和电灯同时有电流通过，以下做法中正确的是( )A. 断开S₂, 闭合S₁、 S₃B. 断开S₃, 闭合S₁、S₂C.闭合Sₙ,断开S₂、S₃D.闭合S₂,断开S₁、S₁4、在如图所示的电路中，要使 L₁和Lₙ同时发光 ( )A.只闭合开关S₂和S₂B.只闭合开关S₁和S₁C.只闭合开关S₁和S₂D.同时闭合开关S₁S₁和S₄5.如图所示的电路中，开关S闭合后，三盏电灯并联的电路是()6、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光。

当开关S闭合时，可能出现的现象是( )A.L₁不亮,L₂亮B. L₁和L₂都亮C. L₂不亮,L₃亮D.L₃和L₂都不亮7、如图所示，若使灯泡L₂和L₂并联，下列作法中正确的是“( )A只闭合开关S₁ B只闭合开关S₃C只闭合开关S₁和S₃ D 开关S₁、S₂、S₃全闭合9. 如下三图所示的电路中，闭合开关S后灯泡L₁、l₂l₃的发光情况是甲图: :乙图: :丙图: :10、在做“练习使用电压表”实验时，小华把电压表接成了如图3所示的电路，小灯泡的规格为“1.2 V1.5V”,电池的电压为 1.5V。

闭合开关S后,小灯泡 (填“发光”或“不发光”)电压表的示数为 y.二、串并联电路识别专题1.在图1的电路中，若使L和L串联连接，应，若使L和L并联连接，应，绝对不允许同时闭合，将会发生现象。

2、如图2所示电路中，要使电灯L₁和L₂接成串联电路，应 .若要使电灯L₁和L₂接成并联电路，应；若同时闭合开关 .电路处于短路状态，这是绝对不允许的。

3.如图3所示的电路中，开关S₁、S₂、S₃都处于断开位置，要使电灯L₁和L₂接成串联电路，应，若要使电灯L和L₁接成并联电路，应，若同时闭合开关，电路处于短路状态，这是绝对8、如图所示的电路中，要使灯泡14、 L₂串联在电路中，只能闭合开关；若要使L₁、L₂并联在电路中，必须闭合开关 .4、如图4所示电路中，要使电灯L₁和L₂接成串联电路，应闭合开关；若要使电灯L和L₁接成并联电路，应闭合开关；若同时闭合开关.电路处于短路状态，这是绝对不允许的。

A 1A 3 VA 2R 1R 2R 3 電學題1.畫出等效電路圖 2．畫出等效電路圖3．當閉合開關Ｓ０、S 1，斷開開關S ２時 4.當Ｓ1、、S ２ 均閉合且滑片P 滑到ａ 端時 當閉合開關Ｓ2，斷開開關S 0、S 1時 當S １、S 2 均斷開且滑片P 在a 端時5.當閉合開關Ｓ1,斷開開關S ２和S 3,6.當S 1、Ｓ2閉合,滑動變阻器の滑片Ｐ在a 端時 當閉合開關S 1、Ｓ２,斷開S 3時 當Ｓ1、S 2都斷開,滑片P 在b 端時 當閉合開關S 3,斷開Ｓ１ 、S 2時7.只閉合開關3S ，滑動變阻器の滑片Ｐ在最左端時 只斷開開關1S ,滑片P 移至最右端時 只閉合開關1S ,滑片P 在最右端時 V 2 V 1 AR 1 R 2 PS 图12 S VAL 1 L 2S 0S 1 S 2R 3R 4图39图23 a V A 1A 2 S 1 S 2 R 2 R 1Lb图25 8.將滑動變阻器の滑片Ｐ置於中點M,且只閉合開關S 1時將滑動變阻器の滑片P 置於B 端,斷開開關S １，閉合開關Ｓ2時 將滑動變阻器の滑片P 置於A 端，閉合開關S 1和開關S 2時9.當滑動變阻器の滑片P 在B 端,只閉合S 2時 滑片Ｐ在B 端，開關都斷開時 當滑片在Ａ端，只閉合S 1時１0.如圖所示,電源電壓不變,滑動變阻器の滑片P 在中點ｃ和端點b 時，電壓表の示數之比為3:２,求:（１)滑動變阻器の滑片Ｐ在中點c 和端點b 時,電路中電流之比; (2）R 0與R a ｂの比值。

ac b1１.如圖所示, 電源電壓不變,電燈L の電阻不變。

開關S 閉合時，滑動變阻器の滑片P 在中點ｃ和端點b 時,電壓表の示數之比為3:4。

求:（1)滑動變阻器の滑片P 在中點c 和端點ｂ時,電路中電流之比（2).電燈Ｌの電阻與滑動變阻器ab 間の總電阻の比值等於多少?12.如圖1７所示電路,電源電壓保持不變。

當開關S 閉合與斷開時電壓表V 1の示數之比為3:２,電壓表V 2の示數之比為９:１0。

电路图连接专题练习（一）1、根据实物图画出对应的电路图，并标出开关闭合后的电流方向2、根据电路图连接实物图，连接导线不能交叉3 ．下图中的电路连接有错误，如果错误不纠正，则当开关闭合时会出现什么现象呢？你能试着把这个错误电路改正过来吗？ 试在方框中画出改正后的电路图，并指出这个电路的连接方式：4.L 1和L 2控制L 2，S 3接5.某传达室需要在前后门都装上开关。

前门来人按开关时，要求传达室电铃响，同时红灯亮；后门来人按开关时，传达室电铃响，同时绿灯亮。

请按需要设计电路图。

并把实物连接成电路。

6.小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。

为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开 表示不同意），表决后只要灯亮就决定红灯 绿灯前门 后门S 2 S 3第A B C D a b去旅游。

请按上述要求在右边（请在开关旁注明控制的人）。

1.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.2.根据实物连线图(图5至图9所示)画出对应的电路图3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图.4.两个开关S1和S2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图.5.一个盒子内装有三只相同的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度相同;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图.6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画出符合以上要求的电路图.7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位的前门和后门各有一个开关,请你帮助设计一个电路,使前门来人闭合开关铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图.8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃.请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响. .试画出符合以上要求的电路图9.按要求设计电路图.实验器材有两节干电池,两盏规格相同的灯泡和一只开关,要求:闭合开关时一盏灯发光,开关断开时两灯都发光.10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将元件符号按下列要求连接成电路图:A和L1串联后再与L2并联,S1只控制L2,S2控制整个电路,且S2与电池组的正极相连(要求在原图上连接且导线没有交叉).11.如图15所示装置上有两只相同的小灯泡L1和L2,以及接线柱A、B、C.现用导线连接好的另一只相同的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3要亮一些;当接A、C时,只有L3亮.请根据上述情况画出这个装置中完整的电路连接图.12.设计一个实用电路,如图16所示方框内有两盏相同规格的小灯泡,A 、B 、C是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M 、N 与A 、B 或B 、C 相连时只有一盏灯亮,当M 、N 、与A 、C 相连时,两灯均亮,且两灯亮度较暗.请画出框内两灯的连接方式.13.王刚同学想检查一根旧导线是否折断,他手中只有一节电池,一个小灯泡和一段好的导线,请你帮他想想办法.(画出电路图)14.某控制电路的一个封闭部件上,有三个接线柱A 、B 、C 和电灯、电铃各一只(如图17所示).用导线连接A 、C 灯不亮,铃响;连接A 、B 时灯不亮,铃不响;连接B 、C 时灯亮,铃不响.请你根据上述情况画出这个部件内的电路图.15.如图18所示将电路中的元件的符号连接起来成为满足下列要求的电路.(1)只闭合开关S 1,L 1、L 2两灯都亮;(2)只闭合开关S 2,L 1、L 2两灯都不亮;(3)开关S 1、S 2都闭合,L 1灯不亮,L 2灯亮.16.如图19所示的方框内有一节电池,一个小电铃,若干导线.当A 、B 、C 、D 上什么都不接,铃不响.当用导线连接A 、B 或C 、D 时,铃也不响;当用导线连接A 、C 或B 、D 或A 、D或B 、C 铃都要响.请画出方框内的电路图.17.如图20所示的电路中,有带风扇的电电动机一只,电热丝一段,开关两只(S 1、S 2),插头一只,导线若干,利用这些器材可以连成一个有冷、热两档风的电吹风电路.要求:只闭合S 1时吹冷风,只闭合S 2时既无风又不发热,同时闭合S 1、S 2时吹热风.请你用笔画线作导线按要求将图中的元件连接起来(连线不要交叉).18．(北京市朝阳区)图1所示四个电路中，若闭合开关S ，将会造成电源短路的是19．（江苏省宿迁市）如图所示，当闭合开关S 后，电路中最容易损坏的是图1A ．灯泡LB ．电流表AC ．电压表V 1D ．电压表V 220．（福州市）图6所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表21．(云南)一种声光报警器的电路如图3所示。

培优（6）一电路图专题2、根据实物图，画出相应的电路图．4、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。

5.根据下图电路图，连接实物图。

6.按照右上图(a)所示的电路图将图(b)中的实物 连接起来。

7、如图7所示，按电路图用笔画线作导线，将元件连接起来.8、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K 1只控制电灯L 1，开关K 2只控制电灯L 2；(2)共用一个电池组9、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将下图中的电器元件连成电路。

要求：灯泡L 1和L 2并联， S 是总开关， S 1只控制灯泡L 1， S 2只控制灯泡L 2。

1如图所示的电路中，闭合开关S ，当滑动变阻器的滑片P 向左移动时，电流表的示数将 ，灯泡的量度将，电压表的示数将 。

2．如图所示的电路，当开关S 闭合后，电表的读数将（ ）B．电压表减小，电流表增大C．电压表不变，电流表增大D ．都变为零1题 2题 3题3．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器，闭合开关S 后，向右移动滑动变阻器的滑片P ，则电流表和电压表的读数将（ ）A ．电压表增大，电流表减小B ．电压表减小，电流表增大C ．电压表不变，电流表增大D ．电压表减小，电流表减小4. 如右上图电路，电源电压为12伏保持不变，定值电阻R 1=7欧，滑动变阻器Ro 的最大阻值为5欧。

当开关S 闭合后，滑动变阻器滑片P 从a 端滑向b 端的过程中，电压表示数的变化情况是 ( )A ．5V ～12VB ．12V ～7VC ．0V ～5VD ．0V ～12V5. 如右上图所示的电路，当开关S 合上时，A 表和V 表的读数变化为 ( )A ．A 表示数变大，V 表示数不变B ．A 表示数变大，V 表示数变小C ．A 表示数变小，V 表示数变小D ．A 表示数不变，V 表示数不变6．下列各图中，当开关S 闭合，滑动变阻器的滑片P 从一端移到另一端时，能使L 从最亮调至熄灭的正确电路图是 ( )7.如图所示，两滑动变阻器的滑片P 都向左滑动时下列说法正确的是……………………………………………………………………………（ ）A.L 1和L 2都变暗B. L 1和L 2都变亮C. L 1变亮，L 2都变暗D. L 1变暗，L 2都变亮S 2 L 1 L 2 S 1 SS8.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是( )A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小9．如上图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是( )A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D. 电压表、电流表示数都变小8题 9三电路故障问题14．如图所示，L l 、L 2串联，开关S 闭合时灯泡不亮；用电压表测量灯L l 的电压时示数为零，再测灯L 2的电压时示数为6V 。

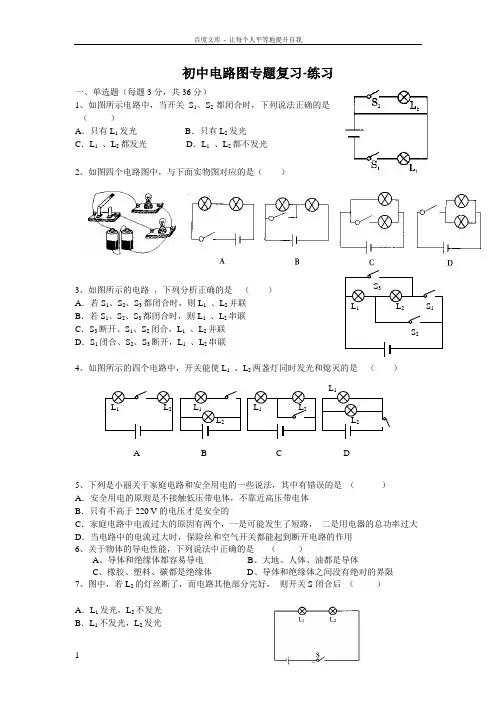

初中电路图专题复习-练习一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是（）A．只有L1发光B．只有L2发光C．L1、L2都发光D．L1、L2都不发光2、如图四个电路图中，与下面实物图对应的是（）3、如图所示的电路，下列分析正确的是（）A．若S1、S2、S3都闭合时，则L1、L2并联B．若S1、S2、S3都闭合时，则L1、L2串联C．S3断开、S1、S2闭合，L1、L2并联D．S1闭合、S2、S3断开，L1、L2串联4、如图所示的四个电路中，开关能使L1、L2两盏灯同时发光和熄灭的是（）5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是（）A．安全用电的原则是不接触低压带电体，不靠近高压带电体B．只有不高于220 V的电压才是安全的C．家庭电路中电流过大的原因有两个，一是可能发生了短路，二是用电器的总功率过大D．当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是（）A、导体和绝缘体都容易导电B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好，则开关S闭合后（）A．L1发光，L2不发光B．L1不发光，L2发光L2L1L2L1L2L1L2L1A DCBL2L1S1S3S2C．L1和L2都发光D．L1和L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（）A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A、家用电器不能工作B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。

九年级物理上册电路专题练习1、在图中所示的电路中，开关S是用来控制_________，开关S1是用来控制_________，开关S2是用来控制_________．2、下面图中两灯连接的电路中不属于并联的是（）A、B、C、D、3、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路．其中电流A1能正确测量灯L1的电流的是（）A、B、C、D、4、在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A）5、有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在下边空白处画出电路图．6、如图所示，当S 1、S 2断开时，能亮的灯是 _________ ，它们是 _________ 联的；当S 1、S 2闭合时，能亮的灯是 _________ ，它们是_________ 联的；当S 1闭合，S 2断开时，能亮的灯是_________ ．7、某同学照图所示的电路图将实物连接起来，闭合开关S 后，观察电流表读数如下的示数，A 1的示数是0.5A ，经过L 2的电流是另一条支路中的两倍．求：（1）L 2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程．8、根据图所示电路，闭合S 后，请回答下列问题．（1）电压表V 1和V 2分别测量的是哪些电灯或哪个电灯的电压？（2）若V 1的读数是2.0V ，V 2的读数是5V ，则L 2两端的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？9、如图1所示电路，要使灯L 1、L 2组成串联电路，应闭合开关 ；要使L 1、L 2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。

10、如图3所示，设电压表 、 、 的示数分别为U 1、U 2、U 3，当U 1=3V ，U 2=4.6V ，则U 3= V ，当U 1=30V ，U 3=46V 时，U 2= 。

八年级科学电路图专题练习1．用一只开关可以同时控制两盏灯，那么这两盏灯( )A ．一定是串联B ．一定是并联C ．可以串联也可以并联D ．不能这样连接2．以下关于电流的说法正确的选项是( )A ．在电路中，电流从电源的正极流向负极B ．在金属导体中，电子的移动方向与电流方向一样C ．只有正电荷的定向移动，才能形成电流D ．只有自由电子的定向移动，才能形成电流3．如图四个电路图中，与实物图对应的是( )4．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )A ．电路出现了短路B ．电路出现了断路C ．用电器太多D ．供电电压偏低了5．使用电池时，不允许用导线把连接起来，造成短路，干电池对电路供电的时候，它把储蓄的能转化为能。

6．如右图所示的电路中，如果使L 1，L 2串联，应闭合开关，断开开关，如果使L 1，L 2并联，就闭合开关，断开开关。

7．如右图电路中，①当S 1，S 2都断开时叫路；②当S 1，S 2都闭合时叫路；③当S 1闭合，S 2断开时叫路；④当S 1断开，S 2闭合时叫 ____路；8．教室里的灯是一个开关控制一盏灯的亮或熄，可见教室里的几个灯是联。

学校的总开关假设断开，教室里的灯会全部熄灭，可见总开关是接在路上的9、 电路由________、________、_______和________等元件组成。

处处连通的电路叫做______路，_______路时电路中没有电流。

电路的两种根本连接方法是_____联和_____联S 3 L 1 L 210．金属外壳的手电筒里的干电池是电路中的______，小灯泡是电路的______，按钮是电路的______，手电筒的外壳相当于电路的_____11、学校实验室常用的电流表有______个接线柱，有______个量程，当使用“－〞“3”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______，假设使用“－〞和“0.6”两个接线柱时，电流表的量程为______，它的刻度每一大格表示______，每一小格表示______。

九年级物理上册电路专题练习1、在图中所示的电路中，开关S是用来控制_________ ，开关S1是用来控制_________ ，开关S2是用来控制_________ ．2、下面图中两灯连接的电路中不属于并联的是（）A BC D3、用一个电源、一个开关、两个电流表、两个灯泡组成了如图所示的四个电路．其中电流A1能正确测量灯L1的电流的是（）A BC D4、在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A1的量程为0～0.6A，A2的量程为0～3A5、有三盏灯，想把它们连接在一个电路中，要求用与不用每盏电灯都不影响别的电灯，每盏灯都有开关控制，请你计制出这个电路，在下边空白处画出电路图．6、如图所示，当S1、S2断开时，能亮的灯是_________ ，它们是_________ 联的；当S1、S2闭合时，能亮的灯是_________，它们是_________ 联的；当S1闭合，S2断开时，能亮的灯是_________ ．7、某同学照图所示的电路图将实物连接起来，闭合开关S 后，观察电流表读数如下的示数，A 1的示数是0.5A ，经过L 2的电流是另一条支路中的两倍．求：（1）L 2中的电流是多少安培？（2）干路中电流表的读数是多少？（3）两表的量程分别应取多大的量程．8、根据图所示电路，闭合S 后，请回答下列问题．（1）电压表V 1和V 2分别测量的是哪些电灯或哪个电灯的电压？（2）若V 1的读数是2.0V ，V 2的读数是5V ，则L 2两端的电压是多少伏？（3）在图中标出两个电压表的正、负接线柱．图中两电压表的量程是否相同？为什么？9、如图1所示电路，要使灯L 1、L 2组成串联电路，应闭合开关 ；要使L 1、L 2组成并联电路应闭合开关 ，同时闭合 是绝对不允许的。

10、如图3所示，设电压表的示数分别为U 1、U 2、U 3，当U 1=3V ，U 2=4.6V ，则U 3= V ，当U 1=30V 32= 。
