电子元器件基础知识（1）——电阻导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Q、K Q、MQ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、丫-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1型普通碳膜电阻电子元器件基础知识（2）――电容电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

用C表示电容，电容单位有法拉（F）、微法拉（uF）、皮法拉（pF）,1F=10A6uF=10A12pF电容器的型号命名方法国产电容器的型号一般由四部分组成（不适用于压敏、可变、真空电容器）。

依次分别代表名称、材料、分类和序号。

第一部分：名称，用字母表示，电容器用C。

第二部分：材料，用字母表示。

第三部分：分类，一般用数字表示，个别用字母表示。

第四部分：序号，用数字表示。

用字母表示产品的材料：A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D- 铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、0-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、丫-云母、Z-纸介电子元器件基础知识（3）――电感线圈电感线圈是由导线一圈*一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

电子元件基础知识元件是组成电路、构成产品的最基本单位。

要提高产品的质量，我们必须要了解,能识别元件，才可能提升我们自身的素质，才可能在作业中不出现贴错、插反或者损坏元器件的现象，保证产品的品质。

第一节电阻一、定义：电阻(Resistor）是用来改变电路中的电流或电压差数以达到设计控制要求的一种电子元器件。

二、代码:R三、电路符号或四、分类：常见的有金属膜电阻、碳膜电阻、金属氧化膜电阻、绕线电阻。

1）从外形上分：色环电阻、片状电阻、排阻.2）从功能上分：固定电阻、热敏电阻、压敏电阻、可调电阻、电位器.3) 从额定功率分：1/16W、1/10W、1/8W、1/4W、1/2W、1W、2W……功率由形状大小可以区分，体积越大，功率越大.五、单位：基本单位为欧姆。

符号为Ω，有时也用R表示。

欧姆上有千欧(KΩ）、兆欧（MΩ)。

1KΩ=1000Ω 1MΩ=1000KΩ。

六、标示：1、直标法:1）普通电阻一般用3位数字表示：其中前两位是表示有效数字,后一位表示为10的多少次幂(方）。

如：473为47×103Ω=47000Ω=47KΩ电阻（也叫47K电阻）2）一般精密电阻用4位数字表示：其中前三位是表示有效数字，后一位表示为10的多少次幂（方)。

如：1003为100×103Ω=100KΩ精密电阻（也叫100K精密电阻）3)特别的：“000”、“R00”、“0”均表示为0Ω电阻；“2.2"表示2。

2Ω电阻;“6R8”表示6.8Ω电阻；“4K7”表示4.7KΩ电阻；“1000”表示100×100=100Ω精密电阻;“10R0”表示10×100=10Ω精密电阻;“43R0"表示43Ω粗密电阻;“51R1”表示51.1Ω精密电阻。

2、色标法:即用不同的色环来表示电阻的阻值及误差的标示方法。

1）四色环电阻:第一、二色环表示有效数字，第三色环表示10的多少次方，第四色环表示该电阻的误差。

电子元器件基础知识培训（一）-------电阻、二极管、三极管电子元器件系列知识---电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性保险电阻的基本常识：1.保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。

它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。

虽然标注符号目前尚未统一，但它们却有共同特点：（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

电子元件基础知识一、电阻器（Resistor）和电容器（Capacitor）电阻器和电容器简称为阻容元件，在各类电子元器件中，它们是生产量最大，使用范围最广的一类元件。

（一）电阻器（元件符号R）我们平常在工作中所说的电阻（Resistance）其实是电阻器。

电阻器是一种具有一定阻值，一定几何形状，一定性能参数，在电路中起电阻作用的实体元件。

在电路中，它的主要作用是稳定和调节电路中的电流和电压，作为分流器、分压器和消耗电能的负载使用。

大部分电阻器的引出线为轴向引线，一小部分为径向引线，为了适应现代表面组装技术（SMT）的需要，还有“无引出线”的片状电阻器（或叫无脚零件），片状电阻器像米粒般大小、扁平的，一般用自动贴片机摆放，我们公司的SMT机房里面就有。

电阻器是非极性元件，电阻器的阻值可在元件体通过色环或工程编码来鉴别。

1.种类：我们常见的电阻器有下列几种：（1）金属膜电阻器（2）碳膜电阻器（3）线绕电阻器（4）电位器（5）电阻网络器（6）热敏电阻器不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

2．电阻的单位是欧姆（Ω），千欧（KΩ），兆欧（MΩ）。

它们的换算公式为106Ω=1MΩ=103KΩ3．功率：功率的单位是瓦特，电阻器的功率能告诉我们它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

注意：尽管电阻阻值一样，也不可使用低功率的电阻代替高功率的电阻。

4．误差误差是允许电阻阻值变动的范围，用正号（+）或负号（-）表示其正常的变动状况。

比如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别：半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，则此元件不是电阻，是电感器，如果这种银色环与元件体上其它色环宽度相同，则还是电阻。

5．电阻器的标识方法（1）色环法：目前国标上普遍流行色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

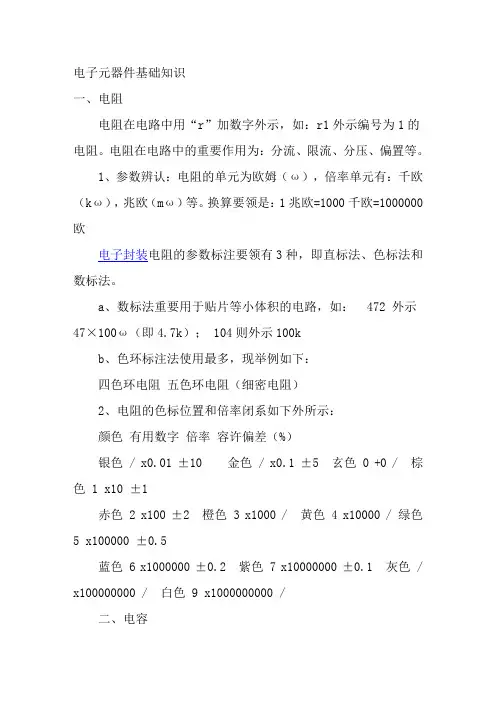

电子元器件基础知识一、电阻电阻在电路中用“r”加数字外示，如：r1外示编号为1的电阻。

电阻在电路中的重要作用为：分流、限流、分压、偏置等。

1、参数辨认：电阻的单元为欧姆（ω），倍率单元有：千欧（kω），兆欧（mω）等。

换算要领是：1兆欧=1000千欧=1000000欧电子封装电阻的参数标注要领有3种，即直标法、色标法和数标法。

a、数标法重要用于贴片等小体积的电路，如：472 外示47×100ω（即4.7k）； 104则外示100kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（细密电阻）2、电阻的色标位置和倍率闭系如下外所示：颜色有用数字倍率容许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5玄色 0 +0 / 棕色 1 x10 ±1赤色 2 x100 ±2橙色 3 x1000 / 黄色 4 x10000 / 绿色5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 / x100000000 / 白色 9 x1000000000 /二、电容1、电容在电子产品电路中一般用“c”加数字外示（如c13外示编号为13的电容）。

电容是由两片金属膜紧靠，中央用绝缘质料离隔而组成的元件。

电容的特性重要是隔直流通交换。

电容容量的巨细就是外示能贮存电能的巨细，电容对交换信号的阻碍作用称为容抗，它与交换信号的频率和电容量有闭。

容抗xc=1/2πf c (f外示交换信号的频率，c外示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、单石电容、钽电容和涤纶电容等。

2、辨认要领：电容的辨认要领与电阻的辨认要领基真相同，分直标法、色标法和数标法3种。

电容的基本单元用法拉（f）外示，其它单元尚有：毫法（mf）、微法（uf）、纳法（nf）、皮法（pf）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uf/16v 容量小的电容其容量值在电容上用字母外示或数字外示字母外示法：1m=1000 uf 1p2=1.2pf 1n=1000pf数字外示法：一般用三位数字外示容量巨细，前两位外示有用数字，第三位数字是倍率。

电子元器件基础知识一 .常见元器件类型：1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。

二、PCB 和PCBA 的定义：1. PCB ：未贴片或未插件的基板叫PCB 。

2. PCBA ：已插件或贴片的板叫PCBA 。

三、元器件的介绍：1. 电阻Resistance （Ω） 1.1. 什么叫电阻：电子在物体内流动所遇到的阻力就叫电阻，就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。

1.2.电阻的单位：欧姆简称“欧”，用字母R 表示为计算方便常用于千欧（K Ω），兆欧（M Ω）为单位。

1兆欧=1000千欧＝1000000欧1.3.欧姆定律：电阻两端的电压与电流成正比，即R ＝U/I 。

1.4. 阻值：电流流过时对其阻碍作用大小的一个数值。

阻值多半都用数值标在电阻上，也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法：从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法：A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类：固定电阻、可变电阻、敏感电阻等。

1.5.1固定电阻：这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻：这种电阻的阻值，可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器（可变电阻）3敏感电阻：它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱，电压高低，气体性质，磁场变化等而产生变化。

压敏电阻热敏电阻1.6插件方法：电阻在一般情况下没有方向的要求，在插件时只要插入相应的回路。

色环电阻的插法水泥电阻的插法2.电容Capacitance（C）2.1什么是电容：电容器是一种能储存电能的元件。

它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位：“法拉”简称“法”，用字母“F”或“f”来表示。

电子元器件基础知识2第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。

它用“R”或者“r”表示。

电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。

一、电阻器的种类：电阻器可分为固定电阻器与可变电阻器两大类。

（1）固定电阻器：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。

（2）可变电阻器：可分为半可调电阻器与电位器两类。

二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。

三、电阻器的符号电阻器在电路中通常有下列表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。

欧姆定律：R=U/I。

串联电路中总电阻等于各分电阻之与：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······五、电阻器的要紧参数（1）电阻器的标称阻值。

1 MΩ=1000 KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。

电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。

（2）电阻器的额定功率。

是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。

（3）电阻器的精度等级。

是指电阻器的实际阻值与标称阻值之间所同意的最大误差。

六、电阻器的示值方法（1）直接标示法。

是指将电阻器的要紧参数与技术性直接印注在电阻器表面。

（2）色环标示法。

要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。

（3）文字符号标识法直接将数字与字母印制在电阻器表面，以表示电阻器的要紧参数与技术性能。

各有关数字与字母都有其有关含义。

附表一、电阻器阻值同意误差与字母参照表附表二、EIA-96 标识方式第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105附表三、E24系列规格值附：电阻器示值读法：1、E-96系列示值（单位为欧姆[Ω]）：a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即10的多少次方。

电子元器件基础知识常用元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R15表示编号为15的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

数标法主要用于贴片等小体积的电路，如：472 表示47×102Ω（即4.7K）；104则表示100K色环标注法使用最多，现举例如下：四色环电阻、五色环电阻（精密电阻）电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色1 101 ±1红色2 102 ±2橙色3 103 /黄色4 104 /绿色5 105 ±0.5蓝色6 106 ±0.2紫色7 107 ±0.1灰色8 108 /白色9 109 +5至-20无色/ / ±20电阻分类1、按阻值特性分：固定电阻、可调电阻、特种电阻(敏感电阻)。

2、按制造材料分：碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等二、电容1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c(f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）其中：1法拉=103毫法=106微法=109纳法=1012皮法，容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
