30T刮板机

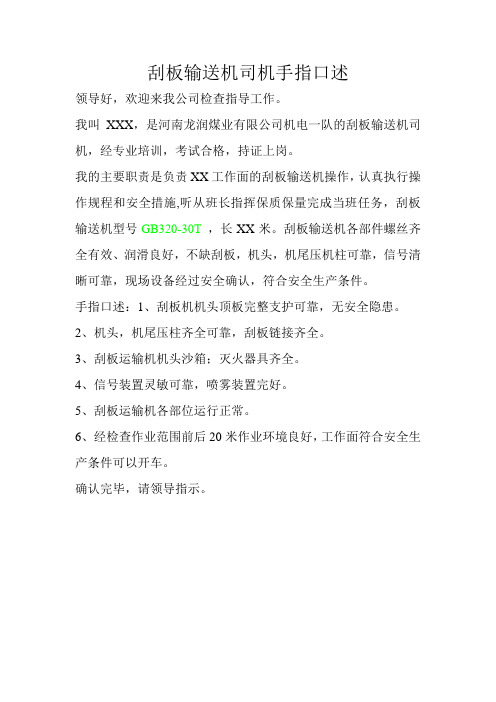

刮板输送机司机手指口述
领导好，欢迎来我公司检查指导工作。

我叫XXX，是河南龙润煤业有限公司机电一队的刮板输送机司机，经专业培训，考试合格，持证上岗。

我的主要职责是负责XX工作面的刮板输送机操作，认真执行操作规程和安全措施,听从班长指挥保质保量完成当班任务，刮板输送机型号GB320-30T，长XX米。

刮板输送机各部件螺丝齐全有效、润滑良好，不缺刮板，机头，机尾压机柱可靠，信号清晰可靠，现场设备经过安全确认，符合安全生产条件。

手指口述：1、刮板机机头顶板完整支护可靠，无安全隐患。

2、机头，机尾压柱齐全可靠，刮板链接齐全。

3、刮板运输机机头沙箱；灭火器具齐全。

4、信号装置灵敏可靠，喷雾装置完好。

5、刮板运输机各部位运行正常。

6、经检查作业范围前后20米作业环境良好，工作面符合安全生产条件可以开车。

确认完毕，请领导指示。

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

SGB620/40T刮板输送机，刮板机工作原理技术参数SGB620/40T刮板输送机是由哪些部件组成？各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。

机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。

中部由过渡槽、中部槽、链条和刮板等件组成。

机尾部是供刮板链返回的装置。

重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

SGB620/40T刮板输送机的工作原理是什么？SGB620/40T刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。

当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。

刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

SGB620/40T刮板输送机详细参数表：型号参数名称 SGW-150C SGB620/40T SGB-420/30T SGD-420/30 SGW-26 SGD-320/17B出厂长度 200米 100米 100米 100米 100米 80米输送量 250吨/时 150吨/时 80吨/时 80吨/时 70吨/时 40吨/时链速 0.868米/秒 0.86米/秒 0.86米/秒 0.88米/秒 0.86米/秒 0.59米/秒电动机型号 DSB-75 DSB-40 JDSB-30 JDSB-30 BJQO261-40T2 DZ3B-17功率 75千瓦X2 40千瓦 30千瓦 30千瓦 13千瓦X2 17千瓦转速 1480转/分 1470转/分 1470转/分 1470转/分 1460转/分 1460转/分电压 380/660伏 380/660伏 380/660伏 380/660伏 380/660伏 380/660伏液力连轴器型号 YL-450型 YOXD400S型额定功率 75千瓦 40千瓦工作液体 22#汽轮机油 22#汽轮机油注油量 14升 8升刮板链型式边双链边双链边双链中单链边双链中单链规格Ф18X64毫米Ф18X64毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米链条破断拉力≥41吨≥35吨≥25吨≥25吨≥25吨≥25吨减速机转动比 1：24.44 1：24.564 1：22.24中部槽长X宽X 高 1500X630X190 1500X620X180 1200X420X150 1200X420X150 1200X420X150 1200X420X150机器总重 87.6吨 17.6吨 10.29吨 9.56吨 9.2吨 7.34吨。

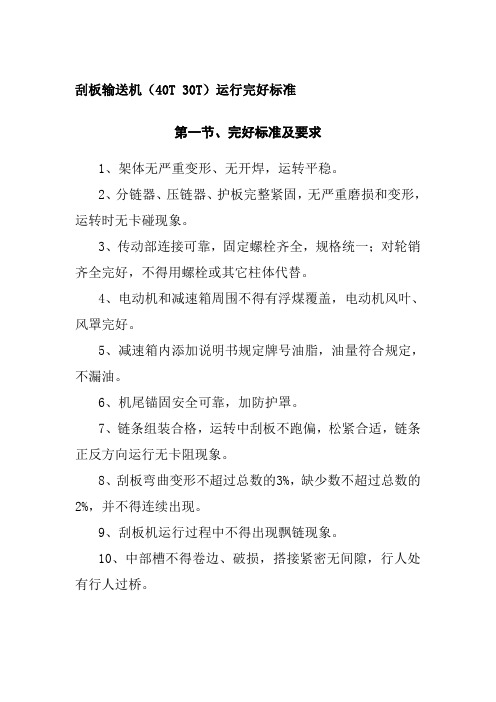

刮板输送机（40T 30T）运行完好标准第一节、完好标准及要求1、架体无严重变形、无开焊，运转平稳。

2、分链器、压链器、护板完整紧固，无严重磨损和变形，运转时无卡碰现象。

3、传动部连接可靠，固定螺栓齐全，规格统一；对轮销齐全完好，不得用螺栓或其它柱体代替。

4、电动机和减速箱周围不得有浮煤覆盖，电动机风叶、风罩完好。

5、减速箱内添加说明书规定牌号油脂，油量符合规定，不漏油。

6、机尾锚固安全可靠，加防护罩。

7、链条组装合格，运转中刮板不跑偏，松紧合适，链条正反方向运行无卡阻现象。

8、刮板弯曲变形不超过总数的3%，缺少数不超过总数的2%，并不得连续出现。

9、刮板机运行过程中不得出现飘链现象。

10、中部槽不得卷边、破损，搭接紧密无间隙，行人处有行人过桥。

第二节、安装标准1、刮板机安装平直，溜槽搭接平稳。

2、两台输送机搭接运输时，搭接长度不小于500mm，机头最低点与机尾最高点的间距不小于400mm。

3、刮板输送机与胶带输送机搭接运输时，搭接长度和机头、机尾高度差圴不小于500mm。

4、机头机尾必须设压杠，压杠不得打压在减速器或电动机上。

第三节、开机前的检查1、司机到岗位后，首先检查机头架，分链器有无变形，链轮有无缺齿和错位情况，检查各螺栓是否紧固、齐全，检查链板的松紧，缺失情况，链条太松，刮板不正，信号失灵，电气操作系统不正常应立即处理，各部防护罩要求完好无损。

2、启动电动机细听各部声音运转是否正常，刮板是否完整缺失，链条有无拧劲现象。

3、仔细检查机头、机尾联轴器，减速器密封是否良好，有无漏油现。

4、检查电机、联轴器周围有无煤、矸或其它杂物堆积现象，保持散热良好。

5、若使用机头、机尾锚固装置，必须检查锚固装置是否牢固可靠；用压柱固定的压柱必须紧固，无松动。

防止在运转中拉翻机尾，造成事故。

第四节、维护检查注意事项1、刮板输送机必须空负荷起动，运转正常后方可带负荷运转，电机温升不超过65℃。

2、刮板链张紧合适，满负荷时，链子在机头链轮处的下垂度不得超过两个链环的距离。

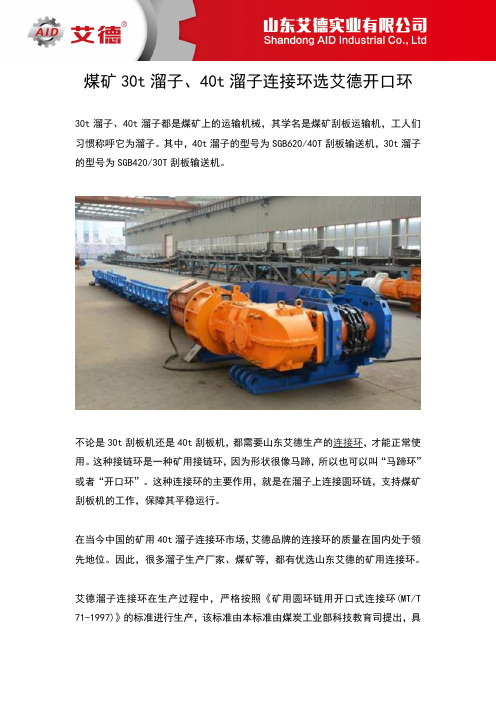

煤矿30t溜子、40t溜子连接环选艾德开口环
30t溜子、40t溜子都是煤矿上的运输机械，其学名是煤矿刮板运输机，工人们习惯称呼它为溜子。

其中，40t溜子的型号为SGB620/40T刮板输送机，30t溜子的型号为SGB420/30T刮板输送机。

不论是30t刮板机还是40t刮板机，都需要山东艾德生产的连接环，才能正常使用。

这种接链环是一种矿用接链环，因为形状很像马蹄，所以也可以叫“马蹄环”或者“开口环”。

这种连接环的主要作用，就是在溜子上连接圆环链，支持煤矿刮板机的工作，保障其平稳运行。

在当今中国的矿用40t溜子连接环市场，艾德品牌的连接环的质量在国内处于领先地位。

因此，很多溜子生产厂家、煤矿等，都有优选山东艾德的矿用连接环。

艾德溜子连接环在生产过程中，严格按照《矿用圆环链用开口式连接环(MT/T 71-1997)》的标准进行生产，该标准由本标准由煤炭工业部科技教育司提出，具
有非常高的权威性，也是全国具有指导意义的矿用连接环生产标准文件。

目前行业普遍使用的溜子连接环型号，主要为14*50、18*64-B、18*64-C、22*86-C、26*92-C等几种。

山东艾德专业生产这几种型号的连接环，而且全都取得了煤安证书，质量也得到了煤矿的认可。

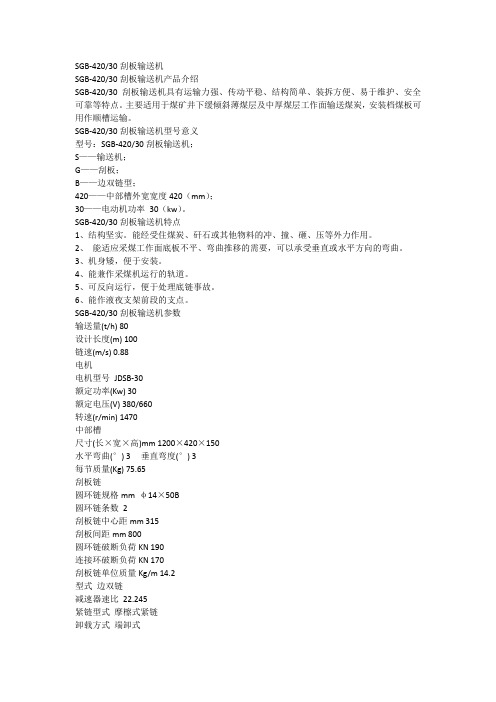

SGB-420/30刮板输送机SGB-420/30刮板输送机产品介绍SGB-420/30刮板输送机具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点。

主要适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。

SGB-420/30刮板输送机型号意义型号：SGB-420/30刮板输送机；S——输送机；G——刮板；B——边双链型；420——中部槽外宽宽度420（mm）；30——电动机功率30（kw）。

SGB-420/30刮板输送机特点1、结构坚实。

能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。

2、能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。

3、机身矮，便于安装。

4、能兼作采煤机运行的轨道。

5、可反向运行，便于处理底链事故。

6、能作液夜支架前段的支点。

SGB-420/30刮板输送机参数输送量(t/h) 80设计长度(m) 100链速(m/s) 0.88电机电机型号JDSB-30额定功率(Kw) 30额定电压(V) 380/660转速(r/min) 1470中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲(°) 3 垂直弯度(°) 3每节质量(Kg) 75.65刮板链圆环链规格mm φ14×50B圆环链条数2刮板链中心距mm 315刮板间距mm 800圆环链破断负荷KN 190连接环破断负荷KN 170刮板链单位质量Kg/m 14.2型式边双链减速器速比22.245紧链型式摩檫式紧链卸载方式端卸式该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多个国家，获得客户的一致好评。

山东中煤zmjt061因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

普采队采煤机安装时间安排计划2016年7月30日普采队306工作面采煤机时间安排计划根据矿生产技术科的安全生产任务要求，确保我施工队306采面采煤机安装任务顺利进行，特拟定以下安装采煤机的时间计划：一、首先从7月29号-30号开始撤出以前305工作面顺槽的两付30T刮板机，并安装在305工作面转载巷，31号安装工作面的40T刮板机。

在这期间架设采煤机主线路，安装工作面开关。

二、从8月1号安装液压泵站，液压管路和供水管路。

时间1天完成。

三、从8月2号采煤机入井，进入工作面上机地点，3号-5号工作面安装采煤机、刮板机、支柱。

6号--10号在工作面试机，11号安排正式生产。

四、我普采队拟定对11504运输顺槽以沿空留巷的支护方式保留该巷道，作为11506工作面的回风顺槽，按照现在巷道的煤岩层分布情况分析认为，采用1.2m的道木每3m支设一个木垛，用编织袋把水泥和现场巷道的矸石搅拌垒在巷帮，里面用就地矸石回填3m，预计每米用水泥2袋，这样能控制采空区的漏风现象，也对下一个采面回风创造有利条件。

五、305工作面的回撤任务在8月2号--8月5号之内回撤完成，8号之前安排305巷口密闭工作。

六、为完成本计划安排书的采面安装工作，我们全队职工进行统一指挥，必须要随叫随到，争取时间，加紧检修以前旧的设备，安装新的采煤系统，把安装时间压到最短，保证在11号采面正常生产。

更新观念，转变思想，以身作则。

清楚并掌握本岗位职责范围内的安全生产要求，切实抓好当前的安全生产，夯实工作基础，加强精细管理，确保安全生产，扎扎实实的完成矿技术科下达的各项生产任务指标。

普采队2016年7月30日。

兴文县玉竹山煤业有限责任公司采煤机械化程度兴文县玉竹山煤业有限责任公司采煤机械化程度1、兴文县玉竹山煤业有限责任公司核定采面工作面为1102-1采煤工作面（首采）、1102-2预抽工作面（备用）、1201采煤工作面（首采）、1202预抽工作面（备用）；1102-1采煤工作面和1201采煤工作面采用走向长壁后退式采煤法，采煤工作面煤炭采用自溜运输，工作面运输巷采用SGD-420/30T 型刮板运输机转载，装入矿车后CCG-3.5/600FB 型防爆柴油机车运输。

2、兴文县玉竹山煤业有限责任公司+200m 水平运输大巷采用机车加矿车运输（CCG-3.5/600FB 型防爆柴油机车）。

3、兴文县玉竹山煤业有限责任公司采煤工作面用到的支护采用DZ25-30/100型单体液压支柱；煤电钻打眼放炮落煤。

煤电钻型号为ZMS-12A 型煤电钻；单体液压支柱型号为DZ25-30/100型；采煤（半）机械化率=％掘进出煤量矿井总产量产量年度（半）机械化采面100- =92.85％ 矿井核定生产能力为210Kt/a ，矿井总产量：84326吨（于2014年8月30日进入联合试运转至2015年2月12日期间）；掘进出煤量：6257吨。

兴文县玉竹山煤业有限责任公司机械化一览表采煤工作面名称机械设备运输方式支护方式1102-1采煤工作面SGD-420/30T刮板运输机机车+矿车单体液压支柱配合铰接顶梁支护1201采煤工作面SGD-420/30T刮板运输机机车+矿车单体液压支柱配合铰接顶梁支护掘进工作面名称掘进设备装矸设备支护方式1203采面轨道巷放炮掘进钢架支护 1204轨道巷顶板抽放巷放炮掘进P-60型耙斗式装岩机锚喷支护 3102轨道巷顶板抽放巷放炮掘进P-60型耙斗式装岩机锚喷支护+100m水平运输大巷放炮掘进P-60型耙斗式装岩机锚喷支护运输运输种类运输设备原煤运输机车+矿车矸石运输机车+矿车材料运输机车+矿车。
