几种刮板输送机型号及外型尺寸

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

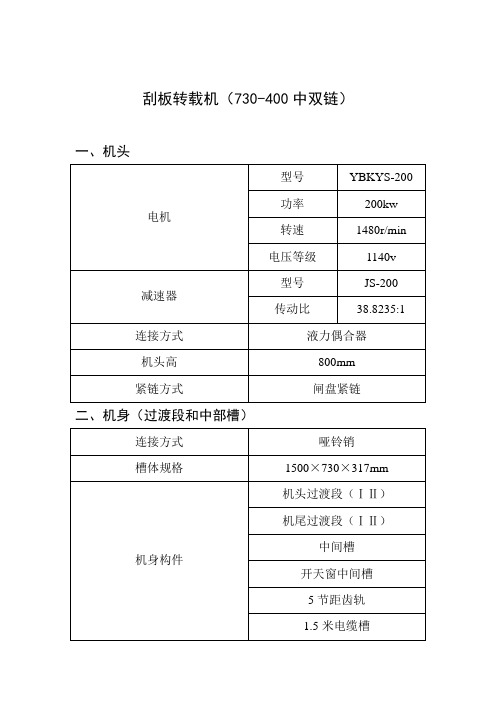

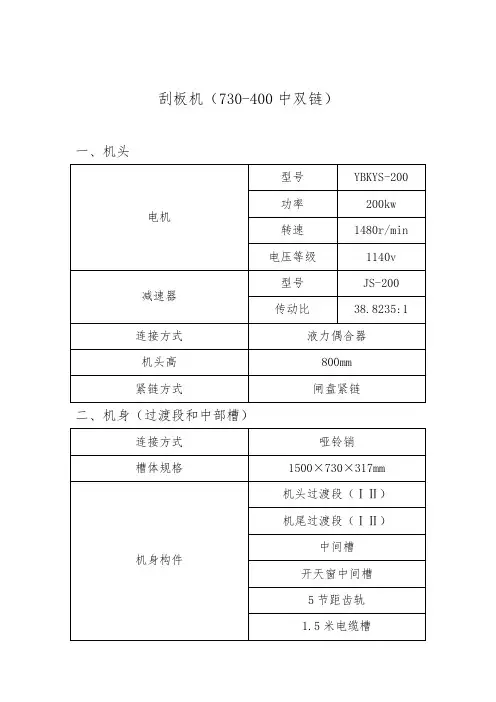

几种刮板输送机型号及外型尺寸————————————————————————————————作者: ————————————————————————————————日期:刮板转载机（730-40０中双链) 一、机头电机型号YBKＹS－200 功率20０kｗ转速148０r/min 电压等级1１40ｖ减速器型号JS-200传动比３8．823５:１连接方式液力偶合器机头高800mm紧链方式闸盘紧链二、机身(过渡段和中部槽)连接方式哑铃销槽体规格1500×７30×317mm机身构件机头过渡段(ⅠⅡ）机尾过渡段(ⅠⅡ)中间槽开天窗中间槽5节距齿轨1.5米电缆槽三、刮板链刮板间距1１04mm圆环链φ２6×92mm 刮板链速度0.９3m/s 四、机尾电机型号YBＫYS-2０0 功率2００kｗ转速14８0r/min 电压等级1１４0v减速器型号ＪS-200传动比38．82３5:1 连接方式液力偶合器机头高800mｍ刮板转载机(SＧD6３0-180中单链) 一、机头电动机型号DSB-9０功率９0kｗ转速1475r/min 电压等级11４０/６６０v减速器型号JS－９0传动比３9.8６:1 连接方式液力偶合器机头高60０mm紧链方式闸盘紧链二、机身（过渡段和中部槽）连接方式哑铃销槽体规格1２50×６30×2５０ｍm机身构件机头过渡槽机尾过渡槽中间槽4节距齿轨推移座１.25米电缆槽三、刮板链刮板间距920mm圆环链φ26×９2mm 刮板链速度０.92m/s 四、机尾电动机型号ＤＳＢ-90 功率９０ｋw 转速１475r/miｎ电压等级１1４0/66０ｖ减速器型号JＳ-9０传动比39.86:1 连接方式液力偶合器机头高600mm刮板输送机（ＳGB６３0-１50双边链) 一、机头电动机型号ＤSＢ75 功率７5kw转速1480r／min 电压等级380／６60v减速器型号JS-75传动比1:2４.44 连接方式液力偶合器机头高4０0mm紧链方式摩擦式紧链器二、机身（过渡段和中部槽)连接方式哑铃销槽体规格120０×630×１90mm机身构件机头过渡槽机尾过渡槽中间槽开天窗中间槽过渡槽推移架三、刮板链刮板间距1024mm圆环链φ18×６4ｍm 刮板链速度0.8６8ｍ/s 四、机尾电动机型号ＤＳB75 功率75kw转速1480ｒ/miｎ电压等级３80/660v减速器型号JS-７５传动比1:２4.44 连接方式液力偶合器机头高400mｍ刮板输送机(SGＢ４２0-30双边链）一、机头电动机型号JDSＢ-３0 功率30kｗ转速1４7０ｒ／min 电压等级380／6６0v减速器型号JＢ/55传动比１：2２.24 连接方式液力偶合器机头高51２mm紧链方式闸盘紧链二、机身（过渡段和中部槽)连接方式插销连接槽体规格1２00×420×150mm机身构件机头过渡槽机尾过渡槽中间槽调节槽三、刮板链刮板间距８00mm圆环链φ14×50mｍ刮板链速度０.79m/s 四、机尾。

刮板输送机常见型号__刮板输送机公司推荐输送机，其可以说是种类繁多，而下面，是介绍在煤炭行业中应用广泛的刮板输送机。

煤炭行业，其是可以使用刮板输送机这一种输送机来进行输送工作的，不过在输送机的使用上有一些规定要求。

山东祺龙电子有限公司集科研开发、工程设计、生产安装、调试服务于一体的国内规模较大的自动化控制计量设备专业制造商。

下面，由祺龙电子专业人员来为大家介绍刮板输送机的常见型号有哪些。

【刮板输送机常见型号】刮板输送机中，有哪些常见型号？SGB-620/80T这一型号表示，具体含义是什么？刮板输送机的常见型号，是为MC型刮板输送机、MZ型刮板输送机和MS型刮板输送机这三个。

而SGB-620/80T这一型号表示，其的正确理解是为：S是指输送机，G是指刮板，B是指边双链，所以，将这三个连起来，是为边双链刮板输送机。

后面的620，是指输送机中部槽的宽度尺寸，是为620mm。

80，则是指输送机的装机功率，是为80KW。

80后面的大写字母T，则说明该输送机是用在煤炭行业。

煤炭行业中对刮板输送机的使用，是否有规定要求？煤炭行业，其是可以使用刮板输送机这一种输送机来进行输送工作的，不过在输送机的使用上有一些规定要求，其具体是为：电机功率在75KW以下使用轻型刮板输送机，电机功率为75—110KW，是使用中型刮板输送机，电机功率为132—200KW，是使用重型刮板输送机。

如果电机功率超过200KW，要使用超重型刮板输送机。

刮板输送机中拨链器，其具体作用是什么？这一种输送机的安装顺序是什么？刮板输送机中的拨链器，其的主要作用，是在输送机正常运行过程中，将链条和链轮分离开来，所以，其是安装在机头传动部分上，并且，它是属于易损件。

刮板输送机的安装顺序，其是为：划中心线—安装机架—安装下托辊和改向滚筒—将输送带放在下托辊上—安装上托辊—安装拉紧装置、传动滚筒和驱动装置—将输送带绕过头尾筒—输送带接头—张紧输送带—安装清扫器、导料槽和罩壳。

刮板输送机技术参数
1、刮板输送机型号：SGZ630/264
2、订货长度：130米。

3、输送量：450t/h。

4、电机型号：YBSD-65/132-8/4（双速），电压660/1140V，转
速：1480/735r/min（西北骏马煤矿电机制造有限责任公司）
5、链条规格：26×92--C，高强度圆环链，破断负荷≥850KN
6、牵引方式：齿轮-销轨式。

铸造销轨节距125mm。

7、减速器型号：JS-132，减速比25.44：1（山东矿机集团）
8、链速：1.24m/s，中双链。

9、链条间距120mm，刮板间距920mm。

10、中部槽规格：1500×590（内宽）×252mm
11、中部槽结构：铸焊封底结构，中板厚度：25mm，材质高强
度耐磨材料NM360。

底板厚度：16mm，材质Q345B，槽
帮材质ZG30MnSi。

槽间用哑铃联接。

每八节中部槽配一
节开天窗中部槽。

12、紧链方式：闸盘紧链。

13、卸载方式：端卸式，传动装置平行布置老塘侧。

14、机头、尾各变线2节，变线量52mm。

15、机头、机尾驱动装置能互换，整机左右工作面能互换。

中部断面图
1。

刮板输送机主要技术参数
例如SGB630∕220CS—输送机G一舌IJ板B一边双链型(B为刮板链型式)其他还有D—中单链Z—中双链N—准边双链630—中部槽宽度(mm)220—电动机总功率(kW)C一修改序号以(A)(B)(C)…表示再如XGZ—14*8.6—23右X—以输送散料为主G一刮板输送机Z-铸石砌板14—中部槽宽1400(mm)8.6—选型长度(m)23—驱动装置的编号及配置
DW38-300/110x表示最大高度3.8米，额定工作阻力为300KN,油缸内径是IIomm的外注式单体液压支柱。

分为三种1、活塞式DZ(DW).2、悬浮式DWX、3、轻型DWQ
1⅛DWX35-250/100X为例
DWX35代表最大高度为3米5,250代表支撑力为250KN(干牛)100为缸径就是单体的外径，单位亳米MM。

D-产品类型代号，D代表单体;W-第•特征代号、W代表外注式;16-最大高度dm;300-额定工作阻力或者叫工作载荷，KN：IOO-油缸内径，mm
单体又分内注式单体液压支柱
外注式单体液压支柱。

外注式单体液压支柱又分为活塞式单体液压支柱悬浮式
单体液压支柱。

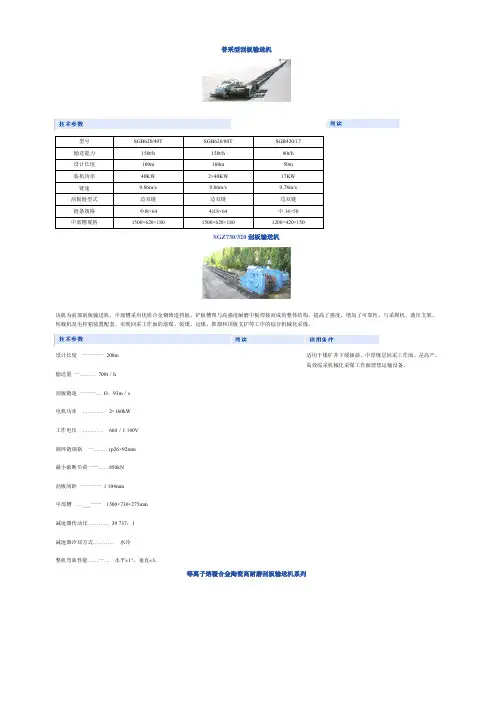

普采型刮板输送机型号SGB620/40T SGB620/80TSGB420/17输送能力150t/h150t/h80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一200m输送量一………700t／h适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一…O．93m／s电机功率…………2×160kW工作电压…………660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一1500×730×275mm减速器传动比…………39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。

该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。

中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。

普采型刮板输送机型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h80t/h 设计长度100m 160m 50m 装机功率40KW 2×40KW 17KW 链速0.86m/s 0.86m/s 0.78m/s 刮板链型式边双链边双链边双链链条规格Φl8×644)18×64中14×50中部槽规格1500×620×1801500×620×1801200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m 输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机技术规格书
一、型号：SGB420/40TX型 SGB620/40T型
二、主要参数：(单部刮板输送机）
1、刮板输送机长度：100m,
2、运输能力:150t/h,
3、链速:0.86m/s,
4、电机功率：2x40KW；1470r/min； 380/660V
5、减速机速比：24.564
6、配备启动器： 200A
7、刮板链形式：双边圆环链18×64mm；拉力：不小于320kn；
8、刮板间距：1024mm
三、执行标准
1、新版《煤矿安全规程》
2、GB3836.1爆炸性气体环境用电气设备第1部分通用要求；
3、GB/T4046电气设备安全设计导则；
四、其他要求
1、供方所提供的设备应保证产品质量，保证主要零部件的组装和互换。

2、供方所提供的产品必须符合《煤矿安全规程》相关要求，电机具有“三证一标志”，即：防爆合格证、产品合格证、生产许可证及煤安标志。

3、随机提供设备的图纸、说明书、维护手册等技术资料2套，电子版1套，日常检修必要专用工具和质保期部分易损件及易损件明细表1套。

4、供货方负责将产品运输到矿，免费提供3%的随机配件。

5、整机质保期为1年，在质保期内出现质量问题，由供方负责维修或更换。

一、用途及特点：埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。

本机具有结构简单，使用可靠，造价低廉，输送距离长，并能输送灼热物料等优点，被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。

（一）MS型埋刮板输送机MS型埋刮板输送机主要参数:型号MS16MS20MS25MS32MS40机槽宽度B(毫米)160200250320400机槽高度h(毫米)160200250320360刮板链条链条节距t(毫米)100125160200200链条形式和代号模锻链DL10D12.5DL16滚子链GL10GL12.5GL16双板链BL20BL20刮板形式和代号T型U2型链条速度U(米/分)0.160.200.250.32输出送量Q(米8/时)11-2517-3923-5448-8867-124电动机功率(千瓦)1.52.23.04.05.57.511/5015/1318.5/17223037/40输送机最大长度L0(米) 8080808080允许倾斜安装角度00<=a<=150型号MC16 MC20 MC25 MC32垂直段机槽宽度B(毫米) 160 200 250 320 垂直承载段机槽度高h(毫米) 120 130 160 200 垂直空载段机槽高度h2(毫米)130 140 170 215 刮 板 链 条链条节距t(毫米) 100 125 160 200 链条型式和 代号模锻链 DL10 DL12.5 DL16 滚子链 GL10 GL12.5 GL16 双板链BL20 刮板型式和 代号V2型O 型O 型链条速度V(米/秒)0.160.20 0.25 0.32输送量Q(米3/时)11-2215-3023-46 46-74 电动机功率(千瓦)1.52.23.04.05.57.511/10 15/1318.5/1722 30最大输送高度H(米) <30安装角度 300 650 600 900（二）MC 型埋刮板输送机MC 型埋刮板输送机主要参数:（三）MZ型埋刮板输送机MZ型埋刮板输送机主要参数:型号MZ16MZ20MZ25垂直段机槽宽度B(毫米)160200250垂直承载段机槽高度h毫米120130160垂直空载段机槽高度h毫米130140170刮板链条链条节距t(毫米)100125160链条型式和代号模锻链DL10模锻链DL12.5模锻链DL16刮板型式和代号V型V1型V2型链条速度U(米/分)0.160.200.250.32输送量Q(米/时)11-2215-3029-46电动机功率(千瓦)3.04.05.57.511/10 15/13 18.5/17 2230最大输送高度H(米)<20更多信息埋刮板输送机/埋刮板输送机。

普采型刮板输送机型号SGB620/40T SGB620/80T SGB420/17输送能力150t/h 150t/h 80t/h设计长度100m 160m 50m装机功率40KW 2×40KW 17KW链速0.86m/s 0.86m/s 0.78m/s刮板链型式边双链边双链边双链链条规格Φl8×64 4)18×64 中14×50中部槽规格1500×620×180 1500×620×180 1200×420×150SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度一一一一 200m 输送量一……… 700t／h 适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

刮板链速一一一… O．93m／s电机功率………… 2×160kW工作电压………… 660／1 140V圆环链规格一………(p26×92mm最小破断负荷一一……850kN刮板间距一一一一 1 104mm中部槽…___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式…………水冷整机弯曲性能……一…水平±1°，垂直±3。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机技术参数刮板输送机技术参数1SGZ-730/400中双链刮板输送机 SGZ-960/750中双链刮板输送机 设计长度（m ） 200 200 输送量（t/h ） 700 1500 刮板链速度（m/s ） 0.94 1.31 出厂长度（m ）160 电动机型号YBKYS-200 YBSS-375A 输出功率（kw ） 2×200 2×375 额定电压（V ） 600/1140 1140 转速（圈/min ） 1480 1486 冷却方式 水冷 频率（Hz ） 50减速器型号 JS-400圆锥。

圆柱-行星型 传动比38.8：1 33.61：1 传动功率（kw ） 400 冷却方式 水冷 刮板链形式 中双链 中双链 圆形链规格（mm ）2×φ26×922×φ34×126 最小破断负荷（KN ） 850 ≥1450 链条中心距（mm ） 200 200 刮板间距（mm ）1104 1008 液力耦充液量（L ） 33.6 介质 水 中部槽形式 C 型槽规格（mm ） 1500×730×275 1500×960×318 连接方式哑铃连接 哑铃连接 紧链装置 闸盘紧链 闸盘紧链 卸载方式端卸 牵引形式齿轨销排式技术特征项目刮板输送机技术参数2SGZ-730/320中单链刮板输送机SGZ-630/220中单链刮板输送机设计长度（m）154.4 150 输送量（t/h）600 450 刮板链速度（m/s） 1.15 1.0 出厂长度（m）150 160电动机型号YS B-160 YS B-110 输出功率（kw）2×160 110额定电压（V）660/1140 660/1140 转速（圈/min）1480 1475 冷却方式频率（Hz）50减速器型号14J S-160 57JS-110 传动比29.76：1 传动功率（kw）400 冷却方式水冷刮板链形式中双链圆形链规格（mm）φ26×92 2×92-C 最小破断负荷（KN）850 850 链条中心距（mm）刮板间距（mm）120/1104 920 真空磁力启动器QJZ200/1140/660中部槽形式铸焊开底式规格（mm）1500×730×220 1250×590×257 连接方式大环连接哑铃连接紧链装置闸盘紧链闸盘紧链卸载方式技术特征项目牵引形式。

刮板运输机型号及厂家刮板运输机型号及厂家：一：湖南煤矿机械厂型号SGD-280/11 SGD-280/10 SGD280/7.5C 运输量Q（吨/小30 30 30设计长度L（米）80 80 60出厂长度L(米)70 60 50刮板速度（米/秒）0.618 0.618 0.618刮板链圆环链规格（毫米）∮10×40破断拉力（吨）≥13刮板间距（米）0.8中间槽（毫米）宽×高×长 B×H×L=280×125×1200电动机型号KBYS-11 JDSB-10 JDSB-7.5 功率(千瓦)11 10 7.5转速（转/分）1450电压（伏）380/660减速器比（i） 18.9 18.9 18.9 机头高度H（毫米）410总重量（公斤）不带挡板2835 轧制（3260）2515轧制（2880）2210轧制（2530）带挡板 3155 轧制（3590）2730轧制（3170）2430轧制（2770）二：山东昌乐矿山机械厂型号单位SGD-320/15-18.5SGW-26输送量吨/小时40 70设计长度米60 100链条速度米/秒0.63 0.86电动机功率千瓦15 13×2( 型号：BJQO261-4T2)刮板链链条规格(毫米)∮14×50 ∮14×50 形式双边圆环链刮板间距(米)0.7 0.7中部槽长×宽×高（毫米）1200×3200×1501500×388×150总重带挡煤板（公斤）4800 9200不带挡煤板（公斤）4300三：湖北煤矿机械厂型号单位SGD-320/17BSGD-420/22SGD-420/30SGB-520/44SGB-630/60SGB-630/80输送量吨/小时40 60 80 150 200 200出厂长度米80 100 100 120 120 160机头高度毫米486 540 540 580 580 580刮板链速度米/秒0.59 0.66 0.88 0.85 0.85 0.85紧链方式棘轮插抓式中部槽中部槽尺寸长×宽×高（毫米）1200×320×1501200×420×1501200×420×1501500×520×1501500×630×1501500×630×150中部槽每节重156Kg180Kg185Kg刮板链圆环链规格（毫米）∮14×50∮14×50∮14×50∮14×50∮14×50∮14×50圆环链破断拉力（吨）25 25 25 25 25 25刮板间距（米）0.7 0.7 0.7 0.9 0.9 0.9圆环链条数2刮板链中心距400毫米510毫米510毫米电型号DZ3B JDSB JDSB JDSB JDSB JDSB动机-17 -22 -30 -22 -30 -40 功率(千瓦)17千瓦22 30 22×230×240×2转速(转/分)1460 1470 1470 1470 1470 1470电压(伏)380/660380/660380/660380/660380/660380/660液压耦合器型号YL-400A4型适用功率（KW）22-4注液量(L)7.2 7.6 8.45全机总重不加挡板6498公斤)9500公斤)9588公斤)33t 42t 56t加挡板7342公斤)10570公斤)10658公斤)四：昆明煤矿机械厂型号单位SGB-420/30SGB-420/22SGW-34设计长度（米）米100 80 100输送量吨/小时80 60 100刮板链速度米/秒0.86 0.68 0.78刮板链圆环链规格（毫米）∮14×50∮14×50∮14×50圆环链破断拉25 25 25力（吨）刮板间距（毫米） 800 800 800中部槽尺寸长×宽×高（毫米）1200×420×1501200×420×1501200×508×145电动机功率(千瓦)JDSB-30 JDSB-22 JDSB-17转速(转/分)1470 1470 1460电压(伏)380/660伏380/660伏380/660功率(千瓦)30 22 2×17液压联轴器YL-400型YL-360型隔型号QC83-12QC83-12QC83-120爆磁力启动器0 0电压380/660伏380/660伏380/660 伏总重（吨）10 8 11五：张家口煤矿机械厂型号单位SWG-150B SWG-150C SWG-75 运送量吨/小时250 250 250辅设长度米200 200 120链速米/秒0.868 0.868 0.868电动机型号DSB-75 DSB-75 DSB-75 功率（千瓦）2×75 2×75 75转速（转/分）1480 1480 1480电压（伏）380/660 380/660 380/660刮型式双边圆环板链链规格（毫米）∮18×64破断拉力（吨）≥41刮板间距（毫米）1024液力联轴器型号YL-450型额定功率(千瓦)75工作液体22号汽轮油注油量（升）14减速器速比1：22.44推溜器型号YQ-1 00型推溜器7.8推进系统推5吨推溜器行程900毫米1100毫米700毫米乳化液泵站型号RB-45/100型工作额定压力100公斤/c ㎡额定流量45升/分工作液体乳化液乳化液箱RX-400型主要部件外形尺寸中部槽长×宽×高（毫米）1500×630×190机头（毫米）3045×2010×9723045×2036×9723045×2036×972机尾（毫3487×3714×1235×米）1635×622 1687×622906×455机器总量(吨) 94.8 87.6 52.3六.西北煤矿机械厂型号单位SGW-0T型出厂长度米100输送量吨/小时150链速米/秒0.86电动机型号DSB-40型（DSB-55型) 功率（千瓦）40(55)电压（伏） 380/660转速(转/分)1470绝缘等级 B液压联轴器型号400型额定功率（千瓦）40工作液体22号汽轮机油注油量（升）刮板链型式圆环型规格∮18×64每条链破断能力≥35吨链间距500毫米链条数2条刮板间距1024毫米刮板链每米重量18.8公斤中部槽长×宽×高（毫米）1500×620×180毫米总重（吨）17.6吨。

SSD-80可伸缩带式输送机煤矿用刮板机SPJ-800带式输送机边双链可弯曲刮板输送机单链可弯曲刮板输送机伸缩带式输送机绳架带式输送机TD75型通用固定带式输送机DX型钢绳芯胶带输送机刮板输送机，刮板机，输送机，矿用刮板机40t刮板机煤矿用刮板机煤矿用带式刮板机SGB620/40T刮板输送机在煤矿的生产与建设中的发展，大致经历了三个阶段。

第一阶段在30-40年代，是可拆卸的刮板输送机，它在工作面内只能直线铺设，随工作面的推进，需人工拆卸、搬移、组装。

刮板链是板式，多为单链，如V型、SGD-11型、SGD-20型等小功率轻型刮板输送机。

第二阶段是40年代前期由德国制造出可弯曲刮板输送机，它与采煤机、金属支架配合实现了机械化采煤。

这种刮板输送机咳适应底板不平凸凹凸不平和水平弯曲等条件，移设时不需拆卸，并且运煤量也有所增大，如当时的型号SGW-44型刮板输送机就是这个阶段的代表产品。

进入60年代由于液压支架的出现，为了适应综采的需要，刮板输送机发展到了第三阶段，研制出大功率铠装咳弯曲重型刮板输送机，如SGD-630/75型、SGD-630/180型等就是属于这个阶段的产品。

目前，随着采煤工作面生产能力的不断增大，SGB-420/30T刮板输送机主要发展趋势是：1、大运输量。

国外先进采煤国家已经发展到小时运输能力高达1500t（80年代）3500t（90年代）的SGB-420/30T刮板输送机。

2、长运输距离。

为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。

3、大功率电动机。

电动机的功率已发展到单速电机达525kW，双速电机500/250kW。

4、寿命长。

由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上。

30kg道夹板液压弯道器立式扳道器新型SGB620/40T刮板输送机刮板输送机是煤矿、化学矿山、金属矿山及电厂等用来输送物料的重要运输工具。
