刮板输送机技术参数

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

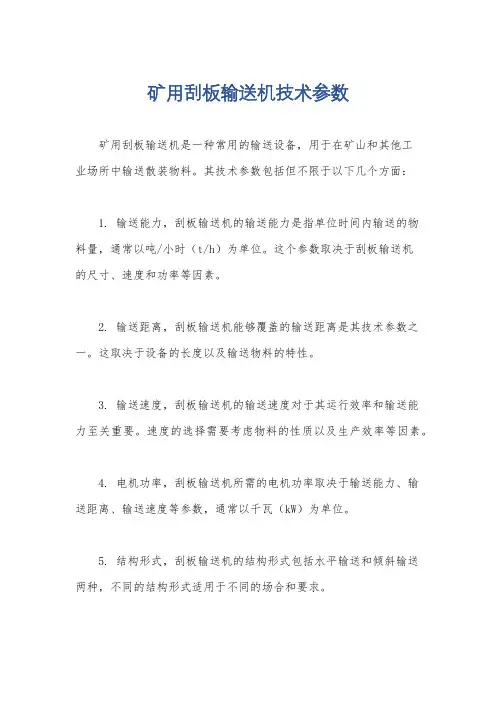

矿用刮板输送机技术参数
矿用刮板输送机是一种常用的输送设备，用于在矿山和其他工
业场所中输送散装物料。

其技术参数包括但不限于以下几个方面：
1. 输送能力，刮板输送机的输送能力是指单位时间内输送的物
料量，通常以吨/小时（t/h）为单位。

这个参数取决于刮板输送机
的尺寸、速度和功率等因素。

2. 输送距离，刮板输送机能够覆盖的输送距离是其技术参数之一。

这取决于设备的长度以及输送物料的特性。

3. 输送速度，刮板输送机的输送速度对于其运行效率和输送能
力至关重要。

速度的选择需要考虑物料的性质以及生产效率等因素。

4. 电机功率，刮板输送机所需的电机功率取决于输送能力、输
送距离、输送速度等参数，通常以千瓦（kW）为单位。

5. 结构形式，刮板输送机的结构形式包括水平输送和倾斜输送
两种，不同的结构形式适用于不同的场合和要求。

6. 输送角度，对于倾斜输送的刮板输送机来说，输送角度是一个重要的技术参数，也会影响到设备的选型和使用效果。

7. 材料，刮板输送机的材料选择对于其使用寿命和输送效果有着重要影响，常见的材料包括碳钢、不锈钢等。

总的来说，矿用刮板输送机的技术参数涉及到输送能力、输送距离、输送速度、电机功率、结构形式、输送角度和材料等多个方面，这些参数的选择需要根据具体的使用场景和要求来进行综合考虑和确定。

一、适用范围及性能特点TGSU系列圆底刮板输送机用途广泛，是饲料、粮油、化工等行业输送粒料、粉料的理想设备。

TGSU系列圆底刮板输送机输送效率高，运行安全可靠，维修简便；噪音低，自清好，使用寿命长；适合长距离输送大小均匀的块状、粒状和粉状物料；用于多点投料，也可多点卸料；采用带座调心球轴承，装拆方便，密封性好；环境温度为-20℃～+50℃，料温低于100℃，安装倾角≤15°。

二、主要规格和技术参数主要规格和技术参数见表1说明：输送量计算容重按0.5t/m3三、主要结构和工作原理1、主要结构（见图一）TGSU型圆底刮板输送机由输送槽、输送链、刮板、上、下导向条、机头、机尾及传动装置等部件组成。

输送槽底部呈半圆型，由3毫米厚的钢板经卷制而成。

输送链靠导向条导向，托送条托送与尾（槽）轮相配合，以保证链条运（动）转平稳性。

刮板采用了聚丙乙稀压铸而成，具有无毒、耐磨、噪声小等特点，刮板通过螺栓固定在链条的垫板上，并与前进方向有一后倾角，以保证工作过程中不至于产生浮链现象。

头轮由电动机经减速器，套筒滚子链传动。

2、工作原理从进料口进入机内的物料经分料板分导，使物料从刮板链两侧进入机槽底部，并由刮板链条将物料送往出料口。

四、安装与调试1、安装前，仔细检查各部件是否完整。

2、刮板与链条是刮板输送机的主要部件，在安装前应检查两者联结是否平整、牢固，链关节转动是否灵活，如转动不灵活应及时处理，但严禁涂抹润滑油，以免污染饲料。

3、安装位置倾角应≤15°，基础应牢固可靠。

4、按出厂时各段机壳的联接标记顺序组装，应保证机壳横向水平，特别要保证机壳内壁的平直度，不允许法兰联接处有上下、左右错位现象，以保证刮板链条运行的平稳性。

3、头轮、尾轮必须对中，中间导向条保持一条直线，托送条保持水平，以保证刮板链条在运行时不至跑偏。

4、机体总装后的直线度不应超出表2范围。

5、刮板链条应有适当的松紧度，不宜太紧和太松，调整后的张紧装置尚未利用的拉紧行程不小于全行程的50%。

刮板输送机一、刮板输送机型号含义：□○△◇/◆■其中：□→输送机 S ○→刮板 G△→刮板链形式：D为中单链型，B为边双链型，Z为中双链型，N为准边双链型◇→中部槽内槽内槽宽度代号◆→驱动功率■→设计修改序号，以（A）、（B）、（C）、····依次表示如：SGB630/150(C) 边双链刮板机，槽宽630mm,驱动功率150kWSGZ880/1400(A) 中双链刮板机，槽宽880mm,双速电机总功率1400kW二、刮板输送机参数：（标准长度100m）刮板机定义：刮板输送机用刮板链牵引，在槽内运送散料的输送机叫刮板输送机。

举例：中煤牌SGB420/30T刮板输送机，系煤层工作面运输设备，严格按照煤炭行业标准《刮板输送机通用技术条件》MT/T105-93及相关标准组织实施生产。

该产品体积小，重量轻，使用维护简单，安全可靠。

基本参数：输送量80t/h 设计长度100m 链速0.88m/s 电机型号JDSB-30 额定功率30kW 额定电压380/660V 转速1470r/min中部槽尺寸(长×宽×高)mm 1200×420×150水平弯曲3°垂直弯度3°每节质量75.65kg 刮板链圆环链规格φ14×50B mm 圆环链条数 2刮板链中心距315mm 刮板间距800mm 圆环链破断负荷190KN连接环破断负荷170KN 刮板链单位质量14.2Kg/m 型式边双链减速器速比22.245 紧链型式摩檫式紧链卸载方式端卸式总重10.6TSGB620/40T刮板输送机技术参数：出厂长度100m 减速器传速比1：24.564 输送量150t/h 刮板链型式边双圆环链链速0.86m/s 规格18×64电动机型号 YBS—40 单链破断力≥343KN 功率40kW 链条数2条电压（V） 660/380 链间距（mm） 500 转速（r/min） 1470 刮板间距（mm） 1024液力偶合器型号 YOXD400 中部槽长（mm） 1500工作液体 22＃汽轮机油高（mm） 1801、SGW、SGB系列刮板输送机SGB-630/150C（W）刮板输送机适用于缓倾斜开厚煤层普采工作面运输煤炭，在输送机中部槽上，可配套MDY－100W型、DY-150型、MD-170型滚筒采煤机。

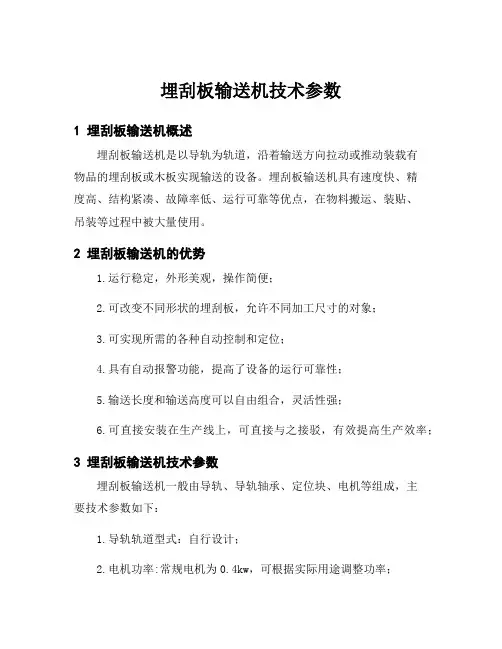

埋刮板输送机技术参数1 埋刮板输送机概述埋刮板输送机是以导轨为轨道，沿着输送方向拉动或推动装载有物品的埋刮板或木板实现输送的设备。

埋刮板输送机具有速度快、精度高、结构紧凑、故障率低、运行可靠等优点，在物料搬运、装贴、吊装等过程中被大量使用。

2 埋刮板输送机的优势1.运行稳定，外形美观，操作简便；2.可改变不同形状的埋刮板，允许不同加工尺寸的对象；3.可实现所需的各种自动控制和定位；4.具有自动报警功能，提高了设备的运行可靠性；5.输送长度和输送高度可以自由组合，灵活性强；6.可直接安装在生产线上，可直接与之接驳，有效提高生产效率；3 埋刮板输送机技术参数埋刮板输送机一般由导轨、导轨轴承、定位块、电机等组成，主要技术参数如下：1.导轨轨道型式：自行设计；2.电机功率:常规电机为0.4kw，可根据实际用途调整功率；3.工作频率：可调；4.埋刮板设计：设计规格是由埋刮板轨道安装在机头和机尾之间，中间布置一定数量的导轨轴承；5.活动方式：电机带动导轨轴承组件移动拉动或推动埋刮板实现输送；6.运行速度：按需要进行调整；7.每个轴承的承载能力：20kg，可根据实际用途调整；8.运行环境：要求温度≤+50℃，湿度≤90%。

4 埋刮板输送机的防护措施1. 安装时要求精准，保证埋刮板距离轨道较佳，不沾拉板；2. 设备安装后要求检查严格，确保埋刮板和导轨之间处于一定距离；3. 动力轴上要锁扣，以防止由于在未操作时产生的噪音或振动；4. 工作中务必勿将其他金属物体碰撞到埋刮板和导轨间；5. 定期维护，保持设备清洁。

通过以上介绍，我们了解到埋刮板输送机具有速度快、精度高、结构紧凑、故障率低、运行可靠等优点，可大大提高企业的生产效率。

埋刮板输送机在安装、使用时需注意一些技术参数和防护措施，以保证设备的安全性和稳定性。

刮板输送机技术参数
1、刮板输送机型号：SGZ630/264
2、订货长度：130米。

3、输送量：450t/h。

4、电机型号：YBSD-65/132-8/4（双速），电压660/1140V，转
速：1480/735r/min（西北骏马煤矿电机制造有限责任公司）
5、链条规格：26×92--C，高强度圆环链，破断负荷≥850KN
6、牵引方式：齿轮-销轨式。

铸造销轨节距125mm。

7、减速器型号：JS-132，减速比25.44：1（山东矿机集团）
8、链速：1.24m/s，中双链。

9、链条间距120mm，刮板间距920mm。

10、中部槽规格：1500×590（内宽）×252mm
11、中部槽结构：铸焊封底结构，中板厚度：25mm，材质高强
度耐磨材料NM360。

底板厚度：16mm，材质Q345B，槽
帮材质ZG30MnSi。

槽间用哑铃联接。

每八节中部槽配一
节开天窗中部槽。

12、紧链方式：闸盘紧链。

13、卸载方式：端卸式，传动装置平行布置老塘侧。

14、机头、尾各变线2节，变线量52mm。

15、机头、机尾驱动装置能互换，整机左右工作面能互换。

中部断面图
1。

普采型刮板输送机SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

设计长度 一一一一 200m输送量 一……… 700t ／h刮板链速 一一一… O ．93m ／s电机功率 ………… 2×160kW工作电压 ………… 660／1 140V圆环链规格 一………(p26×92mm最小破断负荷一一……850kN刮板间距 一一一一 1 104mm中部槽 …___一一 1500×730×275mm减速器传动比………… 39 737：1减速器冷却方式………… 水冷整机弯曲性能……一… 水平±1°，垂直±3。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

等离子熔覆合金陶瓷高耐磨刮板输送机系列1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺；2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机刮板机40t主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业.KGZ 系列铸石刮板输送机XGZ 系列刮板输送机是煤炭部定产品系平顶山选煤设计研究院最新设计。

该产品设计先进，结构合理，运输量大，节约电力，安装维修方便，性能可靠，且实现了标准化，系列化，通用化。

中间槽采用全钢焊接结构，具有互换性，内衬铸石，耐磨，耐腐蚀，噪音低，阻力小。

一、用途及特点：埋刮板输送机是输送粉尘状、小颗粒及小块状等物料的连续运输设备，可以水平、倾斜输送，输送物料时，刮板链条全埋在物料之中。

本机具有结构简单，使用可靠，造价低廉，输送距离长，并能输送灼热物料等优点，被广泛应用于建材、化工、冶金、煤炭、矿山、机械等部门。

（一）MS型埋刮板输送机MS型埋刮板输送机主要参数:型号MS16MS20MS25MS32MS40机槽宽度B(毫米)160200250320400机槽高度h(毫米)160200250320360刮板链条链条节距t(毫米)100125160200200链条形式和代号模锻链DL10D12.5DL16滚子链GL10GL12.5GL16双板链BL20BL20刮板形式和代号T型U2型链条速度U(米/分)0.160.200.250.32输出送量Q(米8/时)11-2517-3923-5448-8867-124电动机功率(千瓦)1.52.23.04.05.57.511/5015/1318.5/17223037/40输送机最大长度L0(米) 8080808080允许倾斜安装角度00<=a<=150型号MC16 MC20 MC25 MC32垂直段机槽宽度B(毫米) 160 200 250 320 垂直承载段机槽度高h(毫米) 120 130 160 200 垂直空载段机槽高度h2(毫米)130 140 170 215 刮 板 链 条链条节距t(毫米) 100 125 160 200 链条型式和 代号模锻链 DL10 DL12.5 DL16 滚子链 GL10 GL12.5 GL16 双板链BL20 刮板型式和 代号V2型O 型O 型链条速度V(米/秒)0.160.20 0.25 0.32输送量Q(米3/时)11-2215-3023-46 46-74 电动机功率(千瓦)1.52.23.04.05.57.511/10 15/1318.5/1722 30最大输送高度H(米) <30安装角度 300 650 600 900（二）MC 型埋刮板输送机MC 型埋刮板输送机主要参数:（三）MZ型埋刮板输送机MZ型埋刮板输送机主要参数:型号MZ16MZ20MZ25垂直段机槽宽度B(毫米)160200250垂直承载段机槽高度h毫米120130160垂直空载段机槽高度h毫米130140170刮板链条链条节距t(毫米)100125160链条型式和代号模锻链DL10模锻链DL12.5模锻链DL16刮板型式和代号V型V1型V2型链条速度U(米/分)0.160.200.250.32输送量Q(米/时)11-2215-3029-46电动机功率(千瓦)3.04.05.57.511/10 15/13 18.5/17 2230最大输送高度H(米)<20。

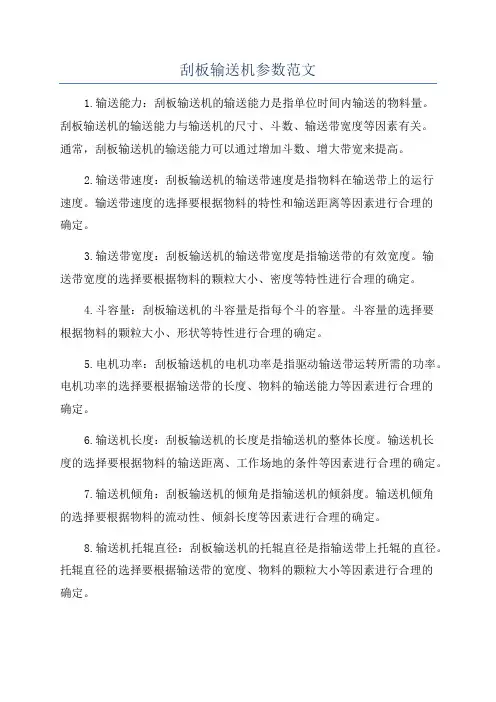

刮板输送机参数范文1.输送能力：刮板输送机的输送能力是指单位时间内输送的物料量。

刮板输送机的输送能力与输送机的尺寸、斗数、输送带宽度等因素有关。

通常，刮板输送机的输送能力可以通过增加斗数、增大带宽来提高。

2.输送带速度：刮板输送机的输送带速度是指物料在输送带上的运行速度。

输送带速度的选择要根据物料的特性和输送距离等因素进行合理的确定。

3.输送带宽度：刮板输送机的输送带宽度是指输送带的有效宽度。

输送带宽度的选择要根据物料的颗粒大小、密度等特性进行合理的确定。

4.斗容量：刮板输送机的斗容量是指每个斗的容量。

斗容量的选择要根据物料的颗粒大小、形状等特性进行合理的确定。

5.电机功率：刮板输送机的电机功率是指驱动输送带运转所需的功率。

电机功率的选择要根据输送带的长度、物料的输送能力等因素进行合理的确定。

6.输送机长度：刮板输送机的长度是指输送机的整体长度。

输送机长度的选择要根据物料的输送距离、工作场地的条件等因素进行合理的确定。

7.输送机倾角：刮板输送机的倾角是指输送机的倾斜度。

输送机倾角的选择要根据物料的流动性、倾斜长度等因素进行合理的确定。

8.输送机托辊直径：刮板输送机的托辊直径是指输送带上托辊的直径。

托辊直径的选择要根据输送带的宽度、物料的颗粒大小等因素进行合理的确定。

9.输送机底部高度：刮板输送机的底部高度是指输送机底部到地面的高度。

底部高度的选择要考虑物料的堆积高度、输送机的倾角等因素进行合理的确定。

10.输送机重量：刮板输送机的重量是指整个输送机的重量。

输送机重量的选择要根据输送机的长度、输送带宽度等因素进行合理的确定。

综上所述，刮板输送机的参数包括输送能力、输送带速度、输送带宽度、斗容量、电机功率、输送机长度、输送机倾角、输送机托辊直径、输送机底部高度和输送机重量等。

在选型和设计刮板输送机时，要根据物料的特性、输送距离、工作场地的条件等因素进行合理的确定。

刮板输送机技术规格书
一、型号：SGB420/40TX型 SGB620/40T型
二、主要参数：(单部刮板输送机）
1、刮板输送机长度：100m,
2、运输能力:150t/h,
3、链速:0.86m/s,
4、电机功率：2x40KW；1470r/min； 380/660V
5、减速机速比：24.564
6、配备启动器： 200A
7、刮板链形式：双边圆环链18×64mm；拉力：不小于320kn；
8、刮板间距：1024mm
三、执行标准
1、新版《煤矿安全规程》
2、GB3836.1爆炸性气体环境用电气设备第1部分通用要求；
3、GB/T4046电气设备安全设计导则；
四、其他要求
1、供方所提供的设备应保证产品质量，保证主要零部件的组装和互换。

2、供方所提供的产品必须符合《煤矿安全规程》相关要求，电机具有“三证一标志”，即：防爆合格证、产品合格证、生产许可证及煤安标志。

3、随机提供设备的图纸、说明书、维护手册等技术资料2套，电子版1套，日常检修必要专用工具和质保期部分易损件及易损件明细表1套。

4、供货方负责将产品运输到矿，免费提供3%的随机配件。

5、整机质保期为1年，在质保期内出现质量问题，由供方负责维修或更换。

矿用刮板输送机技术参数
矿用刮板输送机是一种在煤矿等工业环境中广泛应用的物料输送装置。

它通过刮板链将物料从一个地方输送到另一个地方，具有输送量大、输送距离长、输送速度快等特点。

矿用刮板输送机的技术参数中包括输送能力、输送速度、输送距离、电机功率等。

输送能力是指单位时间内输送的物料量，通常以吨/小时为单位。

输送速度是指链板的运行速度，通常以米/秒为单位。

输送距离是指物料从起点到终点的总长度，通常以米为单位。

电机功率是指驱动输送机运行所需的电力，通常以千瓦为单位。

矿用刮板输送机的技术参数还包括链板的尺寸、链板的材质、链轮的直径等。

链板的尺寸取决于输送机的尺寸和输送能力，通常有不同规格可供选择。

链板的材质需要具有足够的强度和耐磨性，常见的材质有高强度合金钢和耐磨铸铁。

链轮的直径决定了链条的张紧程度，影响输送机的运行平稳性和寿命。

矿用刮板输送机的技术参数还包括机架的结构、传动装置的类型、防护装置的配置等。

机架的结构需要具有足够的刚度和稳定性，以保证输送机在运行过程中不会发生变形或共振。

传动装置的类型通常有电动传动和液压传动两种，选择合适的传动方式可以提高输送机的效率和可靠性。

防护装置的配置是为了保护操作人员的安全，通常包括围栏、安全开关、紧急停止装置等。

矿用刮板输送机的技术参数涵盖了输送能力、输送速度、输送距离、电机功率、链板尺寸、链板材质、链轮直径、机架结构、传动装置类型、防护装置配置等方面。

合理选择和配置这些技术参数，可以保证矿用刮板输送机在工业生产中的高效运行和安全可靠。

定稿---煤矿各种刮板输送机型号及技术参数各类刮板输送机技术参数普通刮板输送机技术参数普通刮板输送机技术参数SGB620/40T SGB620/80T SGB420/17 型号150t/h 150t/h 80t/h 输送能力100m 160m 50m 设计长度40KW 2×40KW 17KW 装机功率0.86m/s 0.86m/s 0.78m/s 链速刮板链型式边双链边双链边双链4)18×64 链条规格Φl8×64 中14×501500×620×180 1500×620×180 1200×420×150 中部槽规格SGZ730/320刮板输送机该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。

实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。

适用于煤矿井下缓倾斜、中厚煤层回采工作面。

是高产、高效综采机械化采煤工作面理想运输设备。

设计长度一一一一 200m输送量一一一一一……… 700t,h刮板链速一一一一 O(93m,s电机功率一一一一2×160kW工作电压一一一一 660,1 140V圆环链规格一一一一(p26×92mm最小破断负荷一一一一 850kN刮板间距一一一一 1 104mm中部槽一一一一1500×730×275mm减速器传动比一一一一 39 737:1减速器冷却方式一一一一水冷整机弯曲性能一一一一水平?1?，垂直?3等离子熔覆合金陶瓷高耐磨刮板输送机系列11、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺;2、整机系统达到最佳配合，使整机寿命大大延长;使用寿命是普通刮板输送机的2倍以上;3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。

刮板输送机技术参数刮板输送机技术参数1SGZ-730/400中双链刮板输送机 SGZ-960/750中双链刮板输送机 设计长度（m ） 200 200 输送量（t/h ） 700 1500 刮板链速度（m/s ） 0.94 1.31 出厂长度（m ）160 电动机型号YBKYS-200 YBSS-375A 输出功率（kw ） 2×200 2×375 额定电压（V ） 600/1140 1140 转速（圈/min ） 1480 1486 冷却方式 水冷 频率（Hz ） 50减速器型号 JS-400圆锥。

圆柱-行星型 传动比38.8：1 33.61：1 传动功率（kw ） 400 冷却方式 水冷 刮板链形式 中双链 中双链 圆形链规格（mm ）2×φ26×922×φ34×126 最小破断负荷（KN ） 850 ≥1450 链条中心距（mm ） 200 200 刮板间距（mm ）1104 1008 液力耦充液量（L ） 33.6 介质 水 中部槽形式 C 型槽规格（mm ） 1500×730×275 1500×960×318 连接方式哑铃连接 哑铃连接 紧链装置 闸盘紧链 闸盘紧链 卸载方式端卸 牵引形式齿轨销排式技术特征项目刮板输送机技术参数2SGZ-730/320中单链刮板输送机SGZ-630/220中单链刮板输送机设计长度（m）154.4 150 输送量（t/h）600 450 刮板链速度（m/s） 1.15 1.0 出厂长度（m）150 160电动机型号YS B-160 YS B-110 输出功率（kw）2×160 110额定电压（V）660/1140 660/1140 转速（圈/min）1480 1475 冷却方式频率（Hz）50减速器型号14J S-160 57JS-110 传动比29.76：1 传动功率（kw）400 冷却方式水冷刮板链形式中双链圆形链规格（mm）φ26×92 2×92-C 最小破断负荷（KN）850 850 链条中心距（mm）刮板间距（mm）120/1104 920 真空磁力启动器QJZ200/1140/660中部槽形式铸焊开底式规格（mm）1500×730×220 1250×590×257 连接方式大环连接哑铃连接紧链装置闸盘紧链闸盘紧链卸载方式技术特征项目牵引形式。

SGB620/40T刮板输送机，刮板机工作原理技术参数SGB620/40T刮板输送机是由哪些部件组成？各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。

此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。

机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。

中部由过渡槽、中部槽、链条和刮板等件组成。

机尾部是供刮板链返回的装置。

重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。

SGB620/40T刮板输送机的工作原理是什么？SGB620/40T刮板输送机的工作原理是，将敞开的溜槽，作为煤炭、矸石或物料等的承受件，将刮板固定在链条上（组成刮板链），作为牵引构件。

当机头传动部启动后，带动机头轴上的链轮旋转，使刮板链循环运行带动物料沿着溜槽移动，直至到机头部卸载。

刮板链绕过链轮作无级闭合循环运行，完成物料的输送。

SGB620/40T刮板输送机详细参数表：型号参数名称 SGW-150C SGB620/40T SGB-420/30T SGD-420/30 SGW-26 SGD-320/17B出厂长度 200米 100米 100米 100米 100米 80米输送量 250吨/时 150吨/时 80吨/时 80吨/时 70吨/时 40吨/时链速 0.868米/秒 0.86米/秒 0.86米/秒 0.88米/秒 0.86米/秒 0.59米/秒电动机型号 DSB-75 DSB-40 JDSB-30 JDSB-30 BJQO261-40T2 DZ3B-17功率 75千瓦X2 40千瓦 30千瓦 30千瓦 13千瓦X2 17千瓦转速 1480转/分 1470转/分 1470转/分 1470转/分 1460转/分 1460转/分电压 380/660伏 380/660伏 380/660伏 380/660伏 380/660伏 380/660伏液力连轴器型号 YL-450型 YOXD400S型额定功率 75千瓦 40千瓦工作液体 22#汽轮机油 22#汽轮机油注油量 14升 8升刮板链型式边双链边双链边双链中单链边双链中单链规格Ф18X64毫米Ф18X64毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米Ф14X50毫米链条破断拉力≥41吨≥35吨≥25吨≥25吨≥25吨≥25吨减速机转动比 1：24.44 1：24.564 1：22.24中部槽长X宽X 高 1500X630X190 1500X620X180 1200X420X150 1200X420X150 1200X420X150 1200X420X150机器总重 87.6吨 17.6吨 10.29吨 9.56吨 9.2吨 7.34吨。
