铝铸件超声波探伤标准
铝铸件超声波探伤标准可参考以下两个标准：
1. GB/T 50719-2012《超声波探伤检测技术规程》
这个标准主要规定了超声波探伤的通用技术要求，适用于各种材料的超声波探伤，包括铝铸件。

2. JB/T 4730-2005《承压设备无损检测》
这个标准针对承压设备的无损检测，其中包括了铝铸件的超声波探伤技术要求和评定方法。

铝铸件超声波探伤时，需根据实际情况选择合适的标准，并确保探伤过程符合相关技术要求。

在进行探伤操作时，应充分了解铝铸件的特性以及可能存在的缺陷类型，从而选择合适的探头、频率和探测方法。

此外，探伤人员需要具备相应的专业知识和技能，以确保探伤结果的准确性。

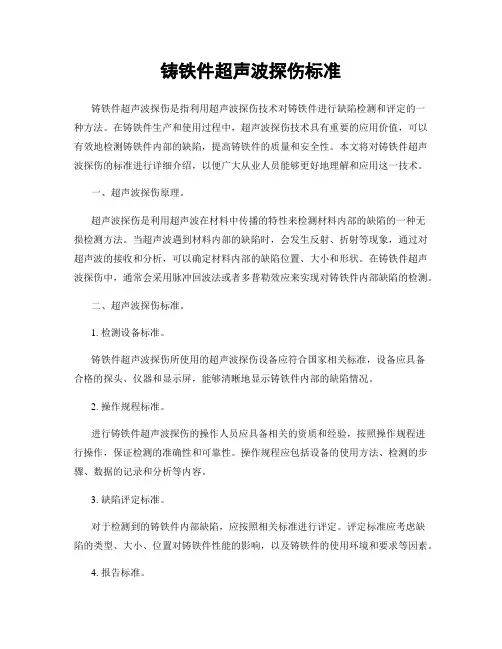

铸铁件超声波探伤标准铸铁件超声波探伤是指利用超声波探伤技术对铸铁件进行缺陷检测和评定的一种方法。

在铸铁件生产和使用过程中，超声波探伤技术具有重要的应用价值，可以有效地检测铸铁件内部的缺陷，提高铸铁件的质量和安全性。

本文将对铸铁件超声波探伤的标准进行详细介绍，以便广大从业人员能够更好地理解和应用这一技术。

一、超声波探伤原理。

超声波探伤是利用超声波在材料中传播的特性来检测材料内部的缺陷的一种无损检测方法。

当超声波遇到材料内部的缺陷时，会发生反射、折射等现象，通过对超声波的接收和分析，可以确定材料内部的缺陷位置、大小和形状。

在铸铁件超声波探伤中，通常会采用脉冲回波法或者多普勒效应来实现对铸铁件内部缺陷的检测。

二、超声波探伤标准。

1. 检测设备标准。

铸铁件超声波探伤所使用的超声波探伤设备应符合国家相关标准，设备应具备合格的探头、仪器和显示屏，能够清晰地显示铸铁件内部的缺陷情况。

2. 操作规程标准。

进行铸铁件超声波探伤的操作人员应具备相关的资质和经验，按照操作规程进行操作，保证检测的准确性和可靠性。

操作规程应包括设备的使用方法、检测的步骤、数据的记录和分析等内容。

3. 缺陷评定标准。

对于检测到的铸铁件内部缺陷，应按照相关标准进行评定。

评定标准应考虑缺陷的类型、大小、位置对铸铁件性能的影响，以及铸铁件的使用环境和要求等因素。

4. 报告标准。

对于每次进行的铸铁件超声波探伤，应编制相应的探伤报告。

报告应包括铸铁件的基本信息、探伤设备的信息、操作人员的信息、检测结果和评定结论等内容，报告应具备完整性和可追溯性。

三、应用范围。

铸铁件超声波探伤适用于各种类型的铸铁件，包括铸铁管、铸铁板、铸铁轮等。

在铸铁件的生产、加工和使用过程中，可以通过超声波探伤技术对铸铁件进行定期检测，及时发现和处理铸铁件内部的缺陷，确保铸铁件的质量和安全性。

四、注意事项。

在进行铸铁件超声波探伤时，应注意以下事项：1. 确保操作人员具备相关的资质和经验；2. 确保超声波探伤设备的正常运行和准确性；3. 对检测到的缺陷进行合理的评定和处理；4. 编制完整的探伤报告，保留相关的记录和数据。

铝铸件超声波探伤标准超声波探伤是一种非常有效的无损检测技术，广泛应用于工业领域。

对于铝铸件这样的重要零部件，超声波探伤尤其重要。

本文将介绍铝铸件超声波探伤的标准和要求。

一、超声波探伤的目的铝铸件超声波探伤的目的是检测和评估铝铸件中的内部缺陷或不均匀性，以确定铸件的质量和可用性。

通过超声波探伤可以发现铸件中的气孔、夹杂物、裂纹等缺陷，对铝铸件的质量进行全面评估。

二、超声波探伤的方法常用的超声波探伤方法包括脉冲回波法和光栅频谱法。

脉冲回波法主要适用于探测铝铸件中的大型缺陷，如气孔和裂纹；光栅频谱法主要用于检测小型缺陷和不均匀性。

三、超声波探伤的设备和参数铝铸件超声波探伤的设备应选择频率适当、功率稳定，并采用合适的探头和耦合剂。

常用的频率范围为2-10 MHz。

超声波的传播速度和衰减系数是评估铝铸件质量的重要参数，应按照标准要求进行测定。

四、超声波探伤的标准和要求 1. 缺陷的评估要按照国际标准进行，包括缺陷的尺寸、形状、位置、数量等方面的评估。

2. 对于铝铸件中的气孔缺陷，应按照国际标准分类，并根据其尺寸和位置进行定级。

3. 对于铝铸件中的夹杂物缺陷，除了评估其尺寸、形状和位置外，还应评估其类型和数量。

4. 对于铝铸件中的裂纹缺陷，应评估其长度、深度、宽度和形状，并根据其特征进行分类。

5. 对于铝铸件的不均匀性，应评估其厚度、密度和声速的分布情况，确保其在规定范围内。

五、超声波探伤的操作要求 1. 操作人员应经过专业培训，熟悉超声波探伤设备的使用和操作。

2. 在进行超声波探伤前，需要对探头和样品进行校准，保证探头的灵敏度和精度。

3. 超声波探伤应按照标准的检测路径和扫描方式进行，确保全面覆盖铝铸件的各个部位。

4. 探测到缺陷后，应进行记录和标记，包括缺陷的位置、尺寸和形状等信息。

六、超声波探伤的结果评估超声波探伤结果的评估应根据标准要求进行，对于超过规定尺寸和数量的缺陷，铝铸件应被判定为不合格，并采取相应的措施修复或淘汰。

铸件超声波探伤标准铸件超声波探伤是一种常用的无损检测方法，它能够有效地检测出铸件内部的缺陷和异物，对铸件的质量控制起着至关重要的作用。

本文将介绍铸件超声波探伤的标准，以及在实际应用中的注意事项和技术要点。

首先，铸件超声波探伤的标准主要包括国家标准、行业标准和企业标准。

国家标准是对铸件超声波探伤的技术要求和检测方法进行规范，确保其检测结果的准确性和可靠性。

行业标准是在国家标准的基础上，针对具体行业的特殊要求进行制定的，例如航空航天、汽车制造等行业都有相应的行业标准。

而企业标准则是根据企业自身的生产特点和技术水平进行制定的，旨在提高产品质量和生产效率。

其次，铸件超声波探伤的标准主要包括以下几个方面，探伤设备的选择和校准、探伤人员的培训和资质认证、探伤工艺的规范和操作流程、探伤结果的评定和记录等。

在实际应用中，需要严格按照标准的要求进行操作，确保探伤结果的准确性和可靠性。

另外，铸件超声波探伤的标准还包括对不同类型铸件的不同要求。

例如，对于铸铁件、铸钢件和铝合金铸件，其超声波探伤的技术要点和操作规程都有所不同。

在实际应用中，需要根据具体的铸件材质和结构特点，选择合适的探伤方法和参数，以确保对铸件内部缺陷的有效检测。

最后，铸件超声波探伤标准的制定和实施对于提高铸件质量、保障产品安全具有重要意义。

通过严格遵守标准的要求，可以有效地减少铸件内部缺陷的产生，提高产品的合格率和可靠性，降低因质量问题而造成的损失和风险。

综上所述，铸件超声波探伤标准是保障铸件质量和产品安全的重要保障，其制定和实施对于提高铸件质量、降低生产风险具有重要意义。

在实际应用中，需要严格遵守标准的要求，确保铸件超声波探伤工作的准确性和可靠性，为企业的可持续发展提供有力支持。

第六章锻件与铸件超声波探伤第六章锻件与铸件超声波探伤锻件和铸件是各种机械设备及锅炉压力容器的重要毛坯件。

它们在生产加工过程中常会产生一些缺陷，影响设备的安全使用。

一些标准规定对某些锻件和铸件必须进行超声波探伤。

由于铸件晶粒粗大、透声性差，信噪比低，探伤困难大，因此本章重点计论锻件探伤问题，对铸件探伤只做简单介绍。

第一节锻件超声波探伤一、锻件加工及常见缺陷锻件是由热态钢锭经锻压变形而成。

锻压过程包括加热、形变和冷却。

锻件的方式大致分为镦粗、拔长和滚压。

镦粗是锻压力施加于坯料的两端，形变发生在横截面上。

拔长是锻压力施加于坯料的外圆，形变发生在长度方向。

滚压是先镦粗坯料，然后冲孔再插入芯棒并在外圆施加锻压力。

滚压既有纵向形变，又有横向形变。

其中镦粗主要用于饼类锻件。

拔长主要用于轴类锻件，而简类锻件一般先镦粗，后冲孔，再镦压。

为了改善锻件的绍织性能，锻后还要进行正火、退火或调质等热处理。

锻件缺陷可分为铸造缺陷、锻造缺陷和热处理缺陷。

铸造缺陷主要有：缩孔残余、疏松、夹杂、裂纹等。

锻造缺陷主要有：折叠、白点、裂纹等。

热处理缺陷主要有：裂纹等。

缩孔残余是铸锭中的缩孔在锻造时切头量不足残留下来的，多见于锻件的端部。

疏松是钢锭在凝固收缩时形成的不致密和孔穴，锻造时因锻造比不足而末全焊合，主要存在于钢锭中心及头部。

夹杂有内在夹杂、外来菲金属夹杂栩金属夹杂。

内在夹杂主要集中于钢锭中心及头部。

裂纹有铸造裂纹、锻造裂纹和热处理裂纹等。

奥氏体钢轴心晶间裂纹就是铸造引起的裂纹。

锻造和热处理不当，会在锻件表面或心部形成裂纹。

白点是锻件含氢最较高，锻后冷却过快，钢中溶解的氢来不及逸出，造成应力过大引起的开裂，白点主要集中于锻件大截面中心。

合金总量超过3.5～4.0%和Cr、Ni、Mn的合金钢大型锻件容易产生白点。

白点在钢中总是成群出现。

二、探伤方法概述按探伤时间分类，锻件探伤可分为原材料探伤和制造过程中的探伤，产品检验及在役检验。

铸铁探伤标准一、目的本标准旨在规定铸铁件的无损探伤方法、程序和要求，以确保铸件的质量和安全性。

二、适用范围本标准适用于各种类型的铸铁件，包括灰口铸铁、球墨铸铁、可锻铸铁等。

三、探伤方法1. 射线探伤（RT）射线探伤是利用X射线或γ射线对铸件进行无损检测的方法。

通过观察不同材料对射线的吸收程度，可以判断铸件内部是否存在缺陷。

射线探伤适用于各种形状和大小的铸件，但检测成本较高。

2. 超声波探伤（UT）超声波探伤是利用超声波在材料中传播的特性，检测铸件内部是否存在缺陷的方法。

超声波探伤具有检测速度快、灵敏度高、操作简便等优点，但不适用于形状复杂的铸件。

3. 磁粉探伤（MT）磁粉探伤是利用磁粉在铸件表面形成的磁痕，检测铸件表面是否存在缺陷的方法。

磁粉探伤适用于形状复杂的铸件，但不适用于非磁性材料。

四、探伤程序1. 预处理对铸件进行清洗、干燥和打磨等处理，以去除表面杂质和氧化层，确保探伤结果的准确性。

2. 探伤操作根据铸件的大小和形状选择合适的探伤方法，按照探伤设备的操作规程进行探伤操作。

在操作过程中应注意以下几点：a) 确定合适的探伤灵敏度；b) 确保探头与铸件表面紧密贴合；c) 合理选择扫描速度和角度；d) 记录探伤过程中的异常现象。

3. 结果判定和处理根据探伤结果进行判断和处理，包括以下几种情况：a) 合格：铸件内部无缺陷或缺陷在允许范围内，可以判定为合格；b) 不合格：铸件内部存在超出允许范围的缺陷，应判定为不合格；c) 让步接收：对于某些小缺陷，在不影响使用和安全性能的情况下，可考虑让步接收；d) 返修或报废：对于不合格的铸件，应进行返修或报废处理。

返修后应重新进行探伤检测。

铝铸件超声波探伤标准铝铸件超声波探伤是一种常用的无损检测方法，用于检测铝铸件内部缺陷。

该方法利用超声波在材料中的传播和反射特性来检测铝铸件中的缺陷，并根据超声波的反射信号进行分析和评估。

铝铸件超声波探伤标准是指在进行铝铸件超声波探伤时，所采用的评定和判断缺陷的标准和规范。

下面将介绍铝铸件超声波探伤标准的内容和要点。

一、设备标准铝铸件超声波探伤设备应符合相关国家标准，设备需要进行定期校准和维护，确保其准确性和稳定性。

二、操作规范1.操作人员需经过相关培训和考核，熟知探伤设备的使用方法和操作规程。

2.在进行探伤前，应先对铝铸件进行清洁和除锈处理，以确保超声波的传播和反射信号的准确性。

3.探伤操作过程中，应保持仪器和探头与被测铝铸件的良好接触，避免产生干扰。

4.探头的选择应根据被测铝铸件的形状和尺寸进行合理选择，以提高探测的准确性和可靠性。

5.在探伤时，应避免超声波束的散射和干扰，确保探测信号的清晰度和可辨识度。

三、缺陷评定标准铝铸件超声波探伤主要针对以下几种缺陷进行评定和判断：1.正常区域：超声波信号均匀，无异常反射信号。

2.孔隙及气孔：一般情况下，孔隙和气孔的反射信号较小，形状较规则。

根据反射信号的强度和形状，评定缺陷大小和程度。

3.气泡：气泡为圆形或近似圆形，呈现出明显的回声信号。

根据回声信号的形状和强度，评定缺陷大小和程度。

4.沙眼：沙眼一般为局部区域的密集孔隙，形状不规则。

根据反射信号的强度和形状，评定缺陷大小和程度。

5.夹渣：夹渣为夹杂在铝铸件中的非金属物质。

根据反射信号的强度和形状，评定缺陷大小和程度。

四、缺陷评级标准铝铸件超声波探伤会对检测到的缺陷进行评级，一般采用以下几级评级标准：1.表面缺陷：缺陷位于铝铸件表面，不影响零件的使用功能和力学性能。

2.一级缺陷：缺陷位于铝铸件内部，不影响零件的使用功能和力学性能，但需要进行处理和修补。

3.二级缺陷：缺陷位于铝铸件内部，对零件的使用功能或力学性能有一定影响，需要进行处理和修补。

超声波探伤基础知识
超声波探伤是利用超声波在材料中传播和反射的特性来检测材料内部缺陷的一种无损检测技术。

以下是一些超声波探伤的基础知识：
1. 超声波：超声波是频率超过20kHz的机械波，它在材料中
的传播速度跟材料的密度、刚度等物理性质有关。

2. 超声波的传播：超声波在均匀材料中沿直线传播，当遇到界面或缺陷时会发生折射、反射和散射等现象。

3. 超声波的传感器：超声波传感器通常由压电材料制成，其中压电片会产生机械振动，将电能转换为超声波能量。

4. 超声波探头：超声波探头由超声波传感器和库仑耦合剂组成，用于将超声波能量传递到被检测材料中，并接收反射的超声信号。

5. 超声波的传播方式：超声波的常见传播方式包括纵波（沿着传播方向的振动方向与传播方向一致）和横波（沿着传播方向的振动方向与传播方向垂直）。

6. 超声波的缺陷检测：当超声波遇到材料中的缺陷（如裂纹、夹杂、气泡等），它会反射一部分能量回到探头。

通过分析反射信号的幅度、时间和形状等参数，可以判断缺陷的类型、大小和位置。

7. 超声波的图像生成：通过多次探测，将分析得到的超声信号以图像形式展示，可以获得材料内部缺陷的位置和形状信息。

超声波探伤在工业领域广泛应用，可用于检测金属、塑料、陶瓷等材料的缺陷，如焊接质量、母线接头、管道内部等。

它具有无损、快速、准确、可重复性好等优点，成为重要的材料检测技术。
