兆欧表测电机绝缘

以下为绝缘电阻的测试和标准，随小编一起来了解一下吧：（一）试验设备1、测试电机绕组的绝缘，采用兆欧表，其规格应根据被测绕组在电机上的额定工作电压来选定。

选定原则按（表1-1）（表1-1）兆欧表选定表绕组额定电压（V）≤36 ＞36~500 ＞500~3000 ＞兆欧表规格（V）250 500 1000 25002、测量埋置在绕组内的测温元件或其他特殊器件时，一般采用不高于250V的兆欧表。

3、兆欧表的使用方法：兆欧表转速应保持在120r/min左右，在表针稳定后读数。

准备停测，先拆下表线，后停止转动。

测后放电时间不少于兆欧表转动时间。

兆欧表端扭三个（1）线路端扭（L）----接被测绕组。

（2）接地端扭（E）-----接机壳及不试绕组。

（3）保护端扭（G）-----接被测物的中间层。

使用兆欧表要轻拿轻放。

测试标准：按中国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：R≥UN÷{1000+PN÷100} (兆欧)式中：R—电机绝缘电阻（兆欧）UN---电机额定电压（V）PN---电机的额定功率（KW）按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5式中：RMC----冷态电阻考核值（兆欧）t----测量时绕组的温度（℃）u----绕组额定电压（V）.绝缘检验：绝缘检验是所有电气设备通电以前必须完成的工作。

对于检测中所使用的仪器，目前一般采用兆欧表。

大致遵守的原则是：额定电压36V 以下的设备，使用100~250V 兆欧表测量；额定电压在36V~500V 的设备，500V 兆欧表测量；用额定电压在500V~1000V 的设备，用1000V 兆欧表测量；额定电压在1000V 以上的设备，用2500V 兆欧表测量。

电机相间绝缘测量方法
**《电机相间绝缘测量方法》**
嘿，朋友们！今天咱来聊聊电机相间绝缘测量这事儿。

要进行电机相间绝缘测量，首先得准备好一些工具，像兆欧表那可是少不了的。

把电机的电源断掉，这可是关键的一步，可不能马虎。

然后呢，把兆欧表的两个表笔分别接到电机的不同相线上。

这时候，慢慢转动兆欧表的手柄，你就会看到指针开始动啦。

如果指针指在一个比较高的数值上，那就说明这电机的相间绝缘还不错哦。

但要是指针晃悠得厉害或者数值很低，那可能就有点问题啦。

在测量的时候，还得注意周围的环境。

不能太潮湿，也不能有太多灰尘啥的，不然可能会影响测量的结果。

还有啊，测量的时候得有耐心，多测几次，这样才能得到更准确的结果。

总之，电机相间绝缘测量挺重要的，能帮我们及时发现电机是不是有啥毛病，这样我们就能更好地使用电机啦，让它为我们好好服务。

兆欧表测量三相异步电动机绝缘电阻在电力系统中，三相异步电动机是一种非常常见的电动机类型。

为了确保电动机的正常运行和安全性，绝缘电阻是一个重要的参数需要进行监测和测试。

本文将介绍如何使用兆欧表来测量三相异步电动机的绝缘电阻。

我们需要了解什么是绝缘电阻。

绝缘电阻是指电气设备的绝缘材料对电流的阻碍能力。

它反映了电气设备的绝缘状态是否良好。

对于三相异步电动机来说，绝缘电阻的测试是非常重要的，因为如果绝缘电阻过低，就可能导致电机出现漏电现象或者短路，从而造成设备的损坏甚至是发生火灾的危险。

那么，如何使用兆欧表来测量三相异步电动机的绝缘电阻呢？首先，我们需要准备一个兆欧表，这是一种专门用于测量绝缘电阻的仪器。

在进行测试之前，需要确保电动机已经停止运行，并断开所有的电源连接。

接下来，我们需要将兆欧表的两个测试引线分别连接到三相电动机的绝缘材料上。

一般来说，绝缘电阻测试会分为两种情况，一种是测试绕组与地之间的绝缘电阻，另一种是测试绕组之间的绝缘电阻。

对于前一种情况，我们需要将一根测试引线连接到电动机的绕组上，另一根测试引线连接到地线上。

对于后一种情况，我们需要将两根测试引线分别连接到电动机的不同绕组上。

在连接完成后，我们需要设置兆欧表的测试参数。

一般来说，绝缘电阻测试需要使用直流电压进行测试，常见的测试电压有500V、1000V等。

根据电动机的额定电压和绝缘材料的要求，选择合适的测试电压。

然后，我们需要将兆欧表切换到绝缘电阻测试模式，并设置测试范围。

当一切准备就绪后，我们可以开始进行绝缘电阻测试了。

打开兆欧表的电源，并按下测试按钮，兆欧表会自动施加测试电压并测量绝缘电阻。

测试完成后，兆欧表会显示出测试结果，我们可以根据显示结果来评估电动机的绝缘状况。

需要注意的是，绝缘电阻的测试结果可能会受到一些外界因素的影响，如温度、湿度等。

因此，在进行测试时，我们需要确保测试环境的稳定性，并对测试结果进行合理的分析和判断。

绝缘电阻的测试是三相异步电动机维护和检修工作中非常重要的一部分。

检查发电机绝缘是否存在受潮、脏污、机械损伤等问题。

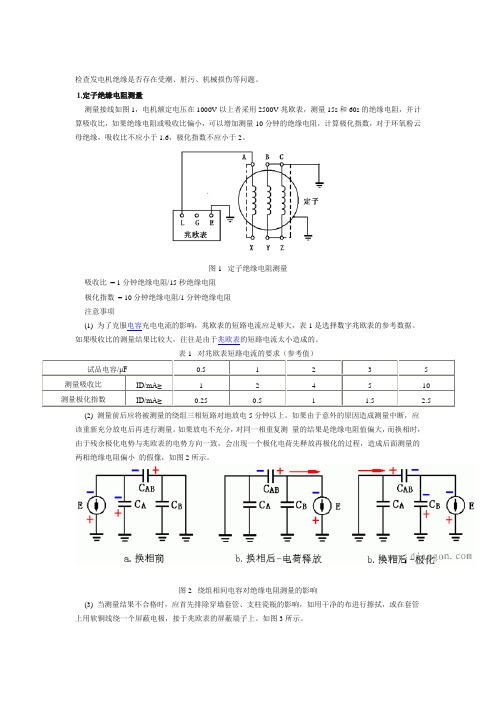

图3 对套管泄漏电流进行屏蔽的接线(4) 如果绝缘电阻和吸收比都很小，说明绝缘有受潮的可能，应对绕组进行烘干处理。

对大型电机可采用三相稳定短路的方式升流烘干或采用直流电流进行升温烘干，水内冷机组可通热水烘干，中小型电机可用电热元件、大功率白炽灯或机组自带的加热元件进行烘干。

2.转子绝缘电阻测量(1) 使用1000V兆欧表进行测量，转子水内冷的电机用500V兆欧表测量。

(2) 测量绕组（滑环）对转子本体（大轴）的绝缘电阻。

(3) 不测量吸收比。

3.轴承座绝缘电阻测量测量目的：由于发电机磁通不对称会在大轴上产生轴电压，为了防止轴电压与轴承间的环流烧坏轴瓦，通常将励磁机侧的轴承与地绝缘。

典型的汽轮发电机轴承绝缘结构如图4所示，检查轴承绝缘时用1000V兆欧表测量金属垫片对地的绝缘电阻。

有些汽轮发电机采用轴瓦绝缘的方式，每块轴瓦引出一个测点，应检查每个轴瓦的绝缘电阻，有些汽轮发电机没有引出轴瓦的测量点，只能在安装过程进行检查。

水轮发电机的的推力轴承、导轴承在每块推力瓦下垫有绝缘垫，应在安装过程检查每块轴瓦的绝缘电阻，在轴承充油前每块轴瓦的绝缘电阻不应低于100MΩ。

当轴承绝缘不合格时，除了检查绝缘垫，还应注意检查与轴承相连接的部件如温度、振动传感器、油管等的绝缘是否正常。

图4 汽轮发电机典型的轴承绝缘结构5.发电机和励磁机的励磁回路所连接的设备(不包括发电机转子和励磁机电枢)的绝缘电阻测量(1) 小修时用1000V兆欧表，大修时用2500V兆欧表。

(2) 如果励磁回路中有半导体电子元件时，测量前应退出这些元件或将这些元件短路，避免这些元件在测量中击穿。

电动机遥测绝缘阻值操作流程
测量前必须将被测电机的电源切断，并对地短路放电，决不允许电机带电进行测量，以保证人身和设备的安全。

电动机绝缘电阻测量步骤如下：
（1）断开控柜的电机控制回路电源，拆除柜内与电动机的连线。

拆除电动机的外部接线。

将电动机接线盒内6个端头的联片拆开。

（2）把兆欧表放平，先不接线，摇动兆欧表。

表针应指向“∞”处，否则说明兆欧表有故障。

再将表上有“L”（线路）和“E”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

将兆欧表“0”位和“∞”位校试好后，开始测量。

（3）测量电动机三相绕组之间的电阻。

将两测试夹分别接到任意两相绕组的任意端头上，平放摇表，刚开始时，应很慢的摇动，等确定没有短路现象后，再以每分钟120转的匀速摇动兆欧表约1分钟时，读取表针稳定的指示值。

（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。

但应注意，表上标有“E”或“接地”的接线柱，应接到机壳上无绝缘的地方。

（5）将测量数值记录在测量表中，新电动机绝缘阻值不应小于1MΩ；对于运行过的电动机绝缘阻值不应小于0.5MΩ。

（6）测量结束后对电机各接线端子对地放电，以保证人身和设备的安全。

电动机遥测绝缘阻值记录表。

测量直流电动机的绝缘电阻
绝缘电阻包括各绕组对机壳之间绝缘电阻、刷握对机壳之间的绝缘电阻。

直流电机在冷
态时，绝缘电阻值最低要求不低于1M Q /KV，—般额定电压在500V以下电机在热态时(绕
组温升接近额定温升时)绝缘电阻最低不低于0.5M Q。

绝缘电阻的检测用兆欧摇表检测。

额定电压在500V以下的电机选用500V摇表，额定电压在500〜3000V的电机选用1000V摇表，额定电压在3000V以上的电机选用2500V兆欧摇表。

(1)测量方法
如图1所示，对低压电机，将500V兆欧表的“ E”端接在电枢轴(或机壳)上，“L”端分别接在电枢绕组、励磁绕组、刷握上，以120r/min的转速摇动1min后读出其指针指示的
数值，测量出电枢绕组对机壳、励磁绕组对机壳和刷握对机壳的绝缘电阻。

将数据记录于表X *■
1中。

图1测量直流电机测量绝缘电阻
(2)记录表格
表1 直流电机绝缘电阻的测定。

电动机绝缘电阻合格要求？兆欧表测量电机好坏步骤图解电动机绝缘电阻合格要求？a) 高压电动机定子线圈用2500V兆欧表测量，其绝缘电阻值不低于每千伏1MΩ；b) 低压电动机定子线圈用500V兆欧表测量，电阻值不低于0.5MΩ；c) 直流电动机定子线圈用1000V兆欧表测量，电阻值不低于0.5MΩ；d) 所测量的数值应与以前同温度时的数值相比较，若低于以前所测数值的70%时，应查明缘由。

e）汲取比R60"/R15"，比值不低于1.3。

电机绝缘测量方法第一步正确选择其电压和测量范围兆欧表不能乱用，要依据其测量设备电压进行选择。

通常500V以下至100V电气设备或回路，采纳500V 100M及以上兆欧表，假如测量电机绝缘电阻，选用500V 100M的兆欧表。

电动机绝缘检查方法图1其次步兆欧表自检测在测量前，兆欧表先做一次开路试验，然后再做一次两表线（L和E）接通试验。

指针在开路试验中应指到“∞”（无穷大）处如图2所示开路试验图2而在两表线直接接通试验时，指针能摆到“0”处，就表明兆欧表工作状态正常。

如图3所示短路试验图3第三步检查前电动机预备工作测量电机绕组绝缘前，切断总电源挂检修牌，防止触电隐患。

拆掉电机三相电源线做好标记以备恢复，拆掉电机接线柱中连接片（连接片必需要拆除，否则测量相间绕组无法测量）。

如图4所示电动机检查前预备工作图4第四步电动机相间绕组绝缘检查检查电机相间绕组绝缘，即检查相与相之间绝缘，兆欧表的”L”端接电动机绕组引出接线柱，E端接电动机绕组引出接线柱，详细检查方法如图5所示相间绝缘电阻图5在正常工作状态下，两相绕组间的绝缘电阻阻值应为“∞”（无穷大），在0.5M以下，说明电机绕组已受潮或者绝缘电阻很差，阻值应为“0”时说明相间绕组短路。

如图6所示同相电阻值图6在正常工作状态下，同一相的阻值应为“0”。

根据步骤4分表检查U1-W2、V1-U2、W1-V2、U1-U2、V1-V2、W1-W2。

兆欧表测量定子绕组与外壳的绝缘电阻文章一：《兆欧表测量定子绕组与外壳的绝缘电阻：电工小白必知》朋友们，咱们今天来聊聊兆欧表测量定子绕组与外壳的绝缘电阻这事儿。

比如说，我认识一个刚入行的小电工小李，他第一次接触这活儿的时候，那叫一个懵。

但后来掌握了方法，工作就顺利多啦！兆欧表，其实就像是电工的“秘密武器”。

要测量定子绕组与外壳的绝缘电阻，得把兆欧表准备好，就像战士上战场要带好枪一样。

然后呢，把定子绕组和外壳的接线接对，这一步可千万不能马虎，要是接错了，那测量结果就不准啦。

测量的时候，慢慢摇动兆欧表的手柄，眼睛盯着表盘上的数值。

要是数值太低，那就说明绝缘有问题，得赶紧找找原因，修修补补。

所以啊，对于咱们电工小白来说，掌握好兆欧表测量定子绕组与外壳的绝缘电阻这门技术，那是相当重要的！文章二：《兆欧表测量定子绕组与外壳的绝缘电阻：老电工的经验之谈》各位工友们，今天跟大家唠唠兆欧表测量定子绕组与外壳的绝缘电阻的那些事儿。

我干这行这么多年，遇到过不少因为绝缘电阻出问题导致的故障。

就像有一次，一个工厂的电机突然不转了，查来查去，发现就是定子绕组与外壳的绝缘电阻不够。

用兆欧表测量的时候，一定得选对量程。

量程选大了，测量不精确；量程选小了，容易把表给弄坏。

还有啊，测量前要对兆欧表进行检查，看看指针能不能归零，不然测出来的数可就不靠谱了。

记得有一回，一个新手没检查就直接测，结果测出来的数据乱七八糟，费了好大劲才找到问题。

所以说，咱们可不能马虎，每一步都得做到位。

只要按照正确的方法来，就能准确测量出绝缘电阻，让设备稳稳当当运行。

文章三：《兆欧表测量定子绕组与外壳的绝缘电阻：工厂维修人员的必修课》兄弟姐妹们，在工厂里干活，兆欧表测量定子绕组与外壳的绝缘电阻这可是咱们必须要会的。

我给大家讲个事儿，前段时间咱们厂有台机器老是出故障，一查，就是绝缘电阻不行。

这要是不及时发现，不仅机器得大修，还影响生产进度。

测量的时候，要注意环境得干燥，要是湿乎乎的，那测出来的数就不准了。
