如何用兆欧表测量低压电缆绝缘电阻

如何用兆欧表测量低压
电缆绝缘电阻
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
如何用兆欧表测量低压电缆绝缘电阻
电力电缆各缆芯与外皮均有较大的电容。

因此，对电力电缆绝缘电阻的测量，应首先断开电缆的电源及负荷，并经充分放电之后方可进行，而且一般应在干燥的气候条件下进行测量，测量的步骤如下。

1、按照电力电缆的额定电压选择合适的兆欧表。

500V电缆选用500V兆欧表。

2、测量前对兆欧表进行开路实验和短路试验，确保兆欧表灵敏、准确。

3、分别测量电缆相间绝缘及对地绝缘。

测量时将非被测相的所有线芯做好接地，待转动兆欧表的摇柄使转速达到稳定120r/min时，摇表指针指示“∞”的位置，然后将被测电缆芯线与兆欧表的“L”端和“E”端相连，此时，兆欧表的指针可能回零位，但应继续转动摇柄，指针即慢慢随着时间的延长向标尺的“∞”方向偏转，待仪表指针稳定在某一位置时，开始读数，并作记录。

4、取得测量结果后，首先将电缆芯线的连接导线取下，再停止摇动兆欧表手柄，并立即对电缆芯线放电，然后再测量电缆的另一相芯线的绝缘电阻。

5、测量完毕后，对电缆芯线进行充分放电的以防触电。

安全及技术要求：
1、测量时电缆另一端可能有人接触时应派人监护，防止不知情者触电。

2、电缆放电一定要充分，特别是用电压比较高的兆欧表。

3、电缆线芯比较脏或比较潮湿时，为消除表面泄露电流的影响，应把线芯绝缘层接到兆欧表“G”端。

4、绝缘电阻标准1兆欧，潮湿地区大于兆欧。

35kv高（低）压电缆绝缘电阻如何测量电缆试验前应该选择合适电压等级的绝缘电阻测试仪（或者兆欧表表），35KV 电缆绝缘试验建议选择2500V或者5000V绝缘电阻测试仪测量，相比选择低电压的绝缘电阻测试仪所测量的精度要高，而且速度要快，绝缘电阻的标准是一个范围值，在绝缘电阻合格的情况下，即便选择相对较小电压的绝缘电阻同样也是测量合格，相对而言，吸收时间长，测试过程也长，无论是选择哪种电压等级的绝兆欧表，测量方式是统一的，下面我们具体看看是如何测量的。

0726F35kv电缆绝缘电阻测量试验前：1、试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2、用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

3、将带高压测试线红色插头端插入LINE端，绿色插头端插入GUARD端，另一端探针或夹子接于被试设备的高压导体上，将测试线副线（绿色）插入。

4、GUARD端用于消除表面泄漏电流的影响，特别是在做电缆的绝缘试验时，建议将其接好，可预防和解决泄露电流对数据的影响。

5、地端（EARTH）端，另一头接于被试设备的外壳或地上，接地分为很多种，这种接地是单纯的保护接地。

测量过程：1、转动波段开关选择需要的测试电压，这时如果电源正常则电源指示灯应发绿光，如欠压则发红光。

2、仪器开始自检并初始化。

3、按下或锁定测试键，测试编号自动累加开始测试。

这时高压状态指示灯和液晶屏上高压警示符号点亮并且仪表内置蜂鸣器发出警示音，代表LINE端有高压输出。

时间标志符号开始闪动。

4、这时液晶屏进入测试状态显示模式。

5、仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）。

6、如果需要停止测试，松开或按下反时针旋转到12点方向并松开测试键，此时仪表停止高压输出，显示测试结果。

7、需连续进行第二次测量时，再次按下不松开或按下并顺时针旋转按钮到锁定状态测试键，按4~6步骤执行。

低压电缆绝缘电阻摘要：1.低压电缆绝缘电阻的概念2.低压电缆绝缘电阻的重要性3.低压电缆绝缘电阻的测量方法4.低压电缆绝缘电阻的标准值及影响因素5.提高低压电缆绝缘电阻的措施正文：低压电缆绝缘电阻是指电缆绝缘材料在直流电压下所表现出的电阻值，是衡量电缆绝缘性能的重要指标。

在电力系统中，低压电缆广泛应用于配电、控制、信号传输等领域，因此，绝缘电阻的测量和保证具有重要的实际意义。

低压电缆绝缘电阻的大小直接影响到电缆的使用寿命和安全性能。

如果绝缘电阻过低，可能导致电缆击穿，造成设备损坏、人身触电等事故。

因此，准确测量和评估低压电缆绝缘电阻，对于确保电力系统的稳定运行和人身安全至关重要。

目前，常用的低压电缆绝缘电阻测量方法有兆欧表法、直流耐压法等。

兆欧表法是通过施加一定的直流电压，然后用兆欧表测量电缆绝缘电阻值；直流耐压法则是在一定的电压下，持续一段时间，观察电缆是否发生击穿现象，从而判断绝缘电阻是否合格。

低压电缆绝缘电阻的标准值取决于电缆的种类和使用环境。

在我国，根据GB/T 16927.1-2011《电缆和光缆试验方法第1 部分：通用试验方法》规定，低压电缆绝缘电阻的最小允许值应满足一定的要求。

影响绝缘电阻的因素包括电缆材料的质量、电缆制造工艺、电缆使用环境等。

为了提高低压电缆绝缘电阻，可以从以下几个方面采取措施：1.选择优质的绝缘材料，提高材料的介电常数和耐热性能；2.优化电缆制造工艺，保证绝缘层厚度均匀，减少气泡、杂质等缺陷；3.严格控制电缆使用环境，避免过高的温度、湿度等条件对绝缘性能产生不良影响；4.定期进行绝缘电阻测量，及时发现电缆绝缘性能的下降，采取相应措施。

总之，低压电缆绝缘电阻是评价电缆绝缘性能的重要指标。

准确测量和评估绝缘电阻，对于确保电力系统的稳定运行和人身安全具有重要意义。

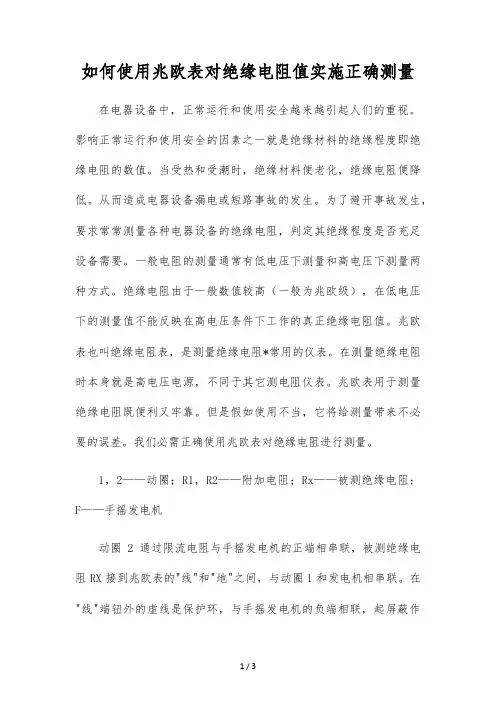

如何使用兆欧表对绝缘电阻值实施正确测量在电器设备中，正常运行和使用安全越来越引起人们的重视。

影响正常运行和使用安全的因素之一就是绝缘材料的绝缘程度即绝缘电阻的数值。

当受热和受潮时，绝缘材料便老化，绝缘电阻便降低。

从而造成电器设备漏电或短路事故的发生。

为了避开事故发生，要求常常测量各种电器设备的绝缘电阻，判定其绝缘程度是否充足设备需要。

一般电阻的测量通常有低电压下测量和高电压下测量两种方式。

绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

兆欧表也叫绝缘电阻表，是测量绝缘电阻*常用的仪表。

在测量绝缘电阻时本身就是高电压电源，不同于其它测电阻仪表。

兆欧表用于测量绝缘电阻既便利又牢靠。

但是假如使用不当，它将给测量带来不必要的误差。

我们必需正确使用兆欧表对绝缘电阻进行测量。

1，2——动圈；R1，R2——附加电阻；Rx——被测绝缘电阻；F——手摇发电机动圈2通过限流电阻与手摇发电机的正端相串联，被测绝缘电阻RX接到兆欧表的"线"和"地"之间，与动圈1和发电机相串联。

在"线"端钮外的虚线是保护环，与手摇发电机的负端相联，起屏蔽作用。

在测量Rx时，随Rx的更改，I1更改，而I2基本不变。

动圈2重要是用来产生反作用力矩的，这个力拒基本不变。

当Rx0时，I1*大，兆欧表的指针在转动力拒和反作用力矩的作用下偏转到*大位置，即"0"位置。

当Rx时，I10，指针在反作用力矩的作用下偏转到*小位置，即""位置，所以兆欧表可以测量0～之间的电阻。

请登陆:输配电设备网浏览更多信息兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必需正确使用，否则就会造**身或设备事故。

在使用兆欧表前，首先要做好以下各种准备工作：（1）测量前必需将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

绝缘电阻/接地电阻检测方法一、线路绝缘检测测试低压设备或线路的绝缘电阻可使用500V兆欧表（摇表，0-250ΜΩ），不能用万用表来测试。

兆欧表是一种具有高电压而且使用便利的测试大电阻的指示仪表。

1 测试方法1.1、照明、动力线路绝缘电阻测试（见附件二表）：断开上端开关电源，断开设备，断开保险丝（即断开柜体上仪表表回路，防止影响绝缘电阻测量），线路绝缘电阻在测试中可以得到相对相、相对地六组数据。

1.2、电气设备、设施绝缘电阻测试方法断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。

摇测三相异步电动机转子绕组测相对相。

测相对地时“E〞测试线接电动机外壳，“L〞测试线接三相绕组。

即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。

2 绝缘电阻值测试标准2.1、低压线路和用电设备绝缘电阻应不小于4ΜΩ。

2.2、部分老旧运行中的线路，绝缘电阻应不小于1ΜΩ。

2.3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。

2.4、手持电动工具带电零件与外壳之间绝缘电阻值：Ⅰ类手持电动工具应大于2ΜΩ；Ⅱ类手持电动工具应大于7ΜΩ；Ⅲ类手持电动工具应大于1ΜΩ。

3 绝缘电阻值测试时本卷须知3.1、测电气设备绝缘电阻时，应先切断电源，将设备充分放电。

3.2、仪表应放置在水平位置。

3.3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被测量设备的其它部位接触。

3.4、顺时针方向转动兆欧表的发电机摇把，保证转速（每分钟120转）均匀稳定，不要时快时慢，以免测量不确切3.5、测量电容量较大的电机、电缆及电容器应有一定的充电时间，摇动一分钟后读值，测试完毕后将设备放电。

3.6、测试应在良好的天气下进行，周边环境度不低于5℃为宜。

二、设备接地电阻测试1、测试方法1.1 接地电阻测试仪器ZC-8型接地电阻测试仪适用于测量各种电力系统，电气设备，避雷针等接地装置的电阻值。

兆欧表怎么测电缆绝缘电阻兆欧表怎么测电缆绝缘电阻(1)准备工作。

·测量10kV电力电缆的绝缘电阻应选择2500V兆欧表（带有测试线）。

测量前，应对兆欧表进行检查，观察指针是否正常，线夹引线与线夹端子连接是否良好，测量导线应用带有屏蔽层的绝缘导线。

·准备好接地棒，随时准备放电。

电力电缆断电后，先对其进行放电操作，再进行测量。

·检查电力电缆上的标示，例如，型号中的额定绝缘电压与摇表的电压等级是否相符合，对其测量时，应了解设备的绝缘数值范围。

·用干燥清洁的软布，擦净电缆线芯附近的污垢。

·开始测量前，用绳索将所测电缆头吊起1.5m左右，电缆另一头也要朝上，最好竖起，避免电缆头碰在墙上接地，并有专门负责看护的人员。

(2)测试。

测试项目主要是相间及对地的绝缘电阻值，即U-V、W、地；V-U、W、地；W-U、V、地，共三次。

·按要求进行接线，应正确无误。

如摇测相对地的绝缘电阻，将被测相加屏蔽接于兆欧表的G端子上；将非被测相的两线芯连接再与电缆金属外皮相连接后共同接地，同时将共同接地的导线接在兆欧表E端子上；将一根测试线接在兆欧表的L端子上，该测试线(L线)另一端此时不接线芯。

·一人戴绝缘手套并用手握住L测试线的绝缘部分，另一人转动兆欧表手柄使发电机转速达120r/min，将L线与线芯接触，待1min 后（指针稳定后），记录其绝缘电阻值。

·将L线撤离线芯，停止转动手柄，然后进行放电。

放电完毕后，一相电缆芯的测量已经结束。

重复两次上述步骤，分别测量其他两相电缆芯的绝缘电阻。

若测量值不在合格的范围内，则表明所测电力电缆绝缘电阻不合格；若三次测量结果都在标准范围内，则表明该电力电缆绝缘电阻合格。

判断电力电缆绝缘电阻是否合格的标准规定如下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为20℃时，其绝缘电阻值一般不应低于400MΩ。

兆欧表的使用方法和安全注意事项
兆欧表又称摇表，它是一种简便、常用的测量高电阻的直读式电工仪表。

一般用来测量电路、电机绕组、电缆等设备的绝缘电阻。

兆欧表的使用方法和平安留意事项：
(1)由于电器的工作电压和对它的绝缘电阻要求不同，因此测量不同电器的绝缘性能时，要采纳相应规格的兆欧表。

(2)兆欧表上一般设有3个接线柱，在接线柱的四周分别标有(E)接地、(L)电路、(G)爱护环记号，(E)、(L)接线柱上分别接上测试棒。

使用兆欧表时，要对兆欧表进行一次开路和短路试验，检查兆欧表是否良好。

两根测试棒开路时，摇动发电机手柄，指针应指向表面刻度的无穷大处；两根测试棒短接时，摇动手柄，指针应指向0Ω处，否则兆欧表有故障。

(3)测量电器电路对大地的绝缘电阻时，被测电路接(L)测试棒，大地接(E)测试棒。

测量电动机、变压器等电气设备的绝缘电阻时，(L)测试棒接电动机、变压器线圈绕组的导线上，(E)测试棒接电动机、变压器的金属外壳上。

(4)测量电缆缆芯对缆壳的绝缘电阻时，除将(L)，(E)测试棒分别接缆芯、缆壳上外，还需将电缆壳芯之间的绝缘物接到兆欧表的爱护环(G)接线柱上，以消退测量中引起的误差。

测量电缆各芯线间的绝缘电阻时，将(L)、(E)测试棒分别接到两根芯线上，爱护环接线柱(G)接到任何一根被测芯线的绝缘物上。

(5)使用兆欧表测量电气设备的绝缘电阻时，要先切断电气设备的电源，以保障设备及人身平安。

(6)转动兆欧表的手柄，要保持肯定转速，要求每分钟转动120转，最少不低于90转，最多不超过150转。

(7)测量电器的绝缘电阻时，若兆欧表的指针已指向0Ω，这时就不能再连续摇动手柄，以免损坏表内线圈。

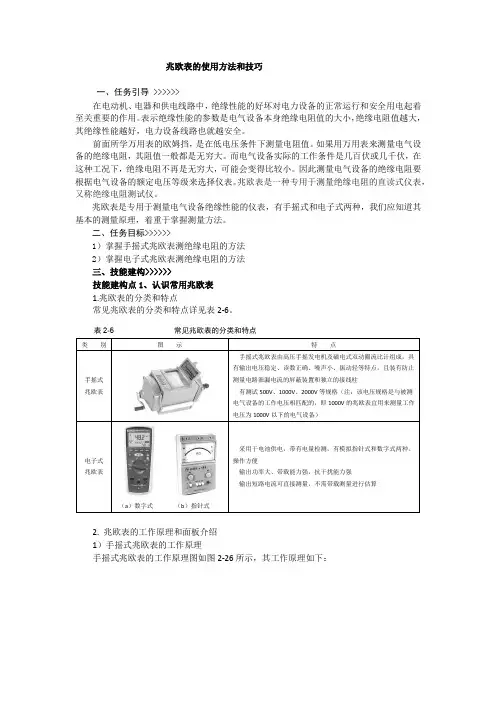

兆欧表的使用方法和技巧一、任务引导 >>>>>>在电动机、电器和供电线路中，绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。

表示绝缘性能的参数是电气设备本身绝缘电阻值的大小，绝缘电阻值越大，其绝缘性能越好，电力设备线路也就越安全。

前面所学万用表的欧姆挡，是在低电压条件下测量电阻值。

如果用万用表来测量电气设备的绝缘电阻，其阻值一般都是无穷大。

而电气设备实际的工作条件是几百伏或几千伏，在这种工况下，绝缘电阻不再是无穷大，可能会变得比较小。

因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表。

兆欧表是一种专用于测量绝缘电阻的直读式仪表，又称绝缘电阻测试仪。

兆欧表是专用于测量电气设备绝缘性能的仪表，有手摇式和电子式两种，我们应知道其基本的测量原理，着重于掌握测量方法。

二、任务目标>>>>>>1）掌握手摇式兆欧表测绝缘电阻的方法2）掌握电子式兆欧表测绝缘电阻的方法三、技能建构>>>>>>技能建构点1、认识常用兆欧表1.兆欧表的分类和特点常见兆欧表的分类和特点详见表2-6。

表2-6 常见兆欧表的分类和特点（a）数字式（b）指针式2. 兆欧表的工作原理和面板介绍1）手摇式兆欧表的工作原理手摇式兆欧表的工作原理图如图2-26所示，其工作原理如下：图2-26 手摇式兆欧表的工作原理图（1）摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1和线圈2同时通电。

（2）通过线圈1的电流I l与气隙磁场相互作用产生转动力矩M1；通过线圈2的电流I2也与气隙磁场相互作用产生反作用力矩M2，M1与M2方向相反。

由于气隙磁场是不均匀的，所以转动力矩M1不仅与线圈1的电流I1成正比，而且还与线圈1所处的位置（用指针偏转角表示）有关。

在测量Rx时，随Rx的改变，I1改变，而I2基本不变。

线圈2主要是用来产生反作用力矩的，这个力矩基本不变。

绝缘电阻表的使用方法1.使用方法有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。

一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。

“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。

在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。

如下图所示为测量电缆绝缘电阻接线图2.注意事项●测量前应先将摇表（兆欧表）进行一次开路和短路试验，检查摇表是否良好。

若将两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的，否摇表有误差。

●被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。

遥测过程中，被测设备上不能有人工作。

●测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越大，充电时间越长，一般以摇表转动一分钟后的读数作为标准。

●测量完成要立即进行放电，以保安全。

放电的方法是将测量时使用的地线，由摇表上取下来，在被测量物上短接一下即可。

●禁止在雷电时或附近有高压导体的设备上测量绝缘。

●只有在设备不带电又不可能受其它电源感应而带电的情况下才可测量。

●摇表未停止转动之前，切勿用手触及设备的测量部分或摇表接线柱。

拆●线时，也不可直接触及引线的裸露部分。

摇表应定期校验：校验方法是直接测量有确定值的标准电阻，测量它是否测量误差，是否在允许范围以后。

3.详细的使用步骤（1）校表。

测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。

将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

（2）被测设备与线路断开，对于大电容设备还要进行放电。

（3）选用电压等级符合的摇表。

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。

兆欧表的使用方法和用途（兆欧表操作起来很简单）兆欧表用于测量电器的绝缘电阻，电工必须掌握用兆欧表测量绝缘电阻的技能，本文对如何使用兆欧表的方法和使用注意事项做详细介绍。

电器及仪表的绝缘电阻是个重要指标。

当过热和受潮后，电器及仪表的绝缘材料会老化，绝缘电阻便降低。

可能会造成电器及仪表漏电或短路事故的发生。

经常测量各种电器及仪表的绝缘电阻，判断其绝缘是否满足使用要求，可避免事故的发生。

绝缘电阻一般为兆欧级，因此绝缘电阻的测量都要在高电压下测量。

最常用的是兆欧表，俗称摇表，又叫绝缘电阻表。

在测量绝缘电阻时兆欧表本身就有高电压电源，兆欧表测量绝缘电阻既方便又可靠；但如果使用不当，也会出现测量误差。

仪表工必须掌握用兆欧表测量绝缘电阻的技能，使用时一要保证测量数据的正确，一要要注意安全。

因为兆欧表在工作时自身产生高电压，而被测量对象又是电器及仪表，所以必须正确使用，否则就会造成人身或设备事故。

为什么不能用万用表测量绝缘电阻？如果用万用表测量电气设备的绝缘电阻，测得的是低电压下的绝缘电阻值，不能真正反映在高压条件下电气设备工作时的绝缘性能。

而兆欧表和万用表不同之处，就在于兆欧表带有250-5000V的高电压。

因此，用兆欧表测量绝缘电阻，能得到符合电气设备实际工作条件时的绝缘电阻值，这对判断电气设备的绝缘状况才起到作用，也才能保证电气设备的安全运行。

1）摇表的接线摇表有三个接线端钮，分别标有L（线路）、E（接地）和G（屏蔽）。

当测量电力设备对地的绝缘电阻时，应将L接到被测设备上，E可靠接地即可。

2）摇表的检查【开路试验】在摇表未接通被测电阻之前，摇动手柄使发电机达到120r/min的额定转速，观察指针是否指在标度尺“∞”的位置。

【短路试验】将端钮L和E短接，缓慢摇动手柄，观察指针是否指在标度尺的“0”位置。

（1）观测被测设备和线路是否在停电的状态下进行测量。

并且摇表与被测设备间的连接导线不能用双股绝缘线或绞线，应用单股线分开单独连接。

兆欧表（摇表）的选用兆欧表又称摇表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即l：线路端、e：接地端、g：屏蔽端）组成。

怎样选用兆欧表兆欧表的选用，主要是选择其电压及测量范围，高压电气设备需使用电压高的兆欧表。

低压电气设备需使用电压低的兆欧表。

一般选择原则是：500 伏以下的电气设备500~1000伏的兆欧表；瓷瓶、母线、刀闸应选用2500 伏以上的兆欧表。

)1、兆欧表测量范围的选择原则是：要使测量范围适应被测绝缘电阻的数值免读数时产生较大的误差。

如有些兆欧表的读数不是从零开始，而是从 1 兆欧或2 兆欧开始。

这种表就不适宜用于测定处在潮湿环境中的低压电气设备的绝缘电阻。

因为这种设备的绝缘电阻有可能小于1 兆欧，使仪表得不到读数，容易误认为绝缘电阻为零，而得出错误结论。

)2、用兆欧表测量绝缘时，为什么规定摇测时间为１分钟？用兆欧表测量绝缘电阻时，一般规定以摇测一分钟后的读数为准备。

因为在绝缘体上加上直流电压后，流过绝缘体的电流（吸收电流）将随时间的增长而逐渐下降。

而绝缘的直流电阻率是根据稳态传导电流确定的，并且不同材料的绝缘体，其绝缘吸收电流的衰减时间也不同。

但是试验证明，绝大多数材料其绝缘吸收电流经过一分钟已趋于稳定，所以规定以加压一分钟后的绝缘电阻值来确定绝缘性能的好坏。

3、使用兆欧表测量绝缘电阻时，应该注意哪些事项？（1）兆欧表一般有500、1000、2500伏几种，应按设备的电压等级按规定选好哪一种兆欧表。

（2）测量设备的绝缘电阻时，必须先切断电源，对具有较大电容的设备（如电容器、变压器、电机及电缆线路），必须先进行放电。

（3）兆欧表应放在水平位置，在未接线之前先摇动兆欧表，看指针是否在“∞”处，再将“L”和“E”两个接线柱短接，慢慢地摇动兆欧表，看指针是否指在“零”处，对于半导体型兆欧表不宜用短路校验。

（4）兆欧表引用线用多股软线，且应有良好的绝缘。

兆欧表测量电容器和电缆绝缘电阻值方法
和步骤
由于电缆芯线之间和芯线对外皮之间都存在较大的分布电容，因此测量电缆和电容器都有一定的要求。

1．测量前的放电
先断开与电容器或电缆相连的电源和负荷，然后进行放电。

2．兆欧表的检验
检查兆欧表的电压和测量范围是否符合电容器与电缆的要求，并对兆欧表进行检验。

3．测量电解电容器
测量电解电容器时，要注意兆欧表的正负极性，正极接正(L)端，负极接负(E)端，不可接反。

否则，会将电容器击穿。

测量无极性电容器时，可以不考虑正负极性的对应连接。

4．测量电缆芯线
测量电缆芯线与外皮的绝缘，或测量电容器引线与其外壳间的绝缘时，兆欧表的“相线”应与电缆芯线，或电容器的引线脚相连，“地线”应与电缆外皮，或电容器的外壳相连。

“屏
蔽”接电缆的绝缘纸。

5．转动兆欧表
转动兆欧表时，不要忽快忽慢。

由于容性元件有一定的充电时间，故在初摇兆欧表时，兆欧表表针指示的电阻值很小，甚至为零，此时不一定说明所测元件绝缘已经损坏。

所以应至少摇1 min以后，待表针稳定时，读得的数据才是正确值。

6．测量结束时应注意的问题
测量结束时，不要立即停止摇动，因为电容器会向摇表放电，由此而会导致指针反打。

正确的方法是先断开摇表线以后，再停止摇动，然后再对被测的电容器和电缆进行放电，结束检测过程。
