如何用兆欧表测量低压电缆绝缘电阻完整版

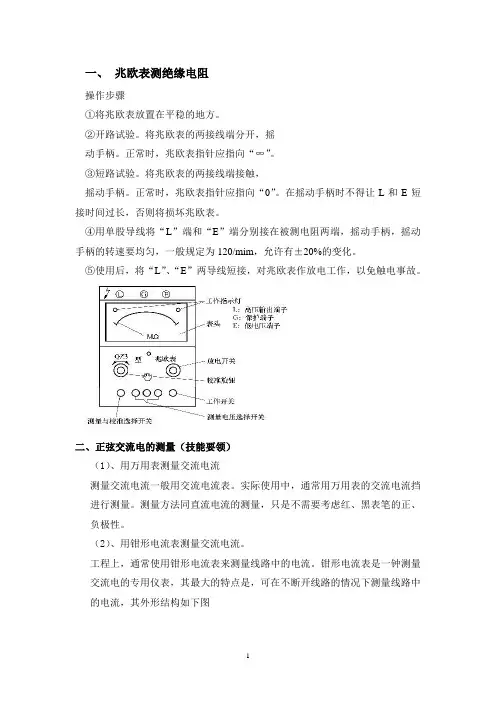

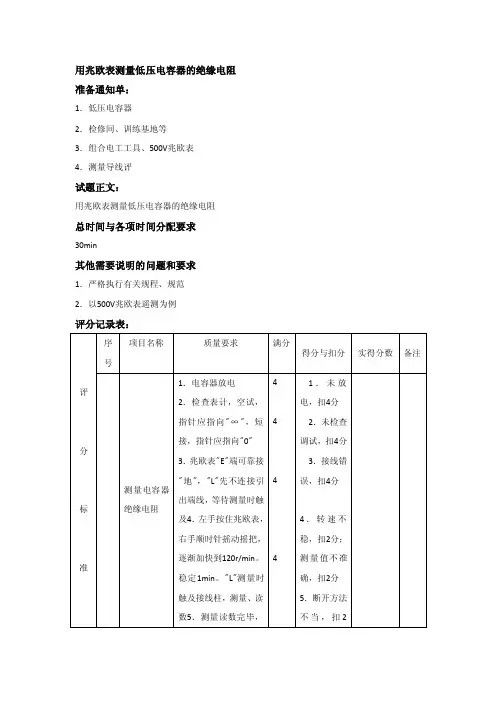

一、兆欧表测绝缘电阻操作步骤①将兆欧表放置在平稳的地方。

②开路试验。

将兆欧表的两接线端分开，摇动手柄。

正常时，兆欧表指针应指向“∞”。

③短路试验。

将兆欧表的两接线端接触，摇动手柄。

正常时，兆欧表指针应指向“0”。

在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

④用单股导线将“L”端和“E”端分别接在被测电阻两端，摇动手柄，摇动手柄的转速要均匀，一般规定为120/mim，允许有±20%的变化。

⑤使用后，将“L”、“E”两导线短接，对兆欧表作放电工作，以免触电事故。

二、正弦交流电的测量（技能要领）（1）、用万用表测量交流电流测量交流电流一般用交流电流表。

实际使用中，通常用万用表的交流电流挡进行测量。

测量方法同直流电流的测量，只是不需要考虑红、黑表笔的正、负极性。

（2）、用钳形电流表测量交流电流。

工程上，通常使用钳形电流表来测量线路中的电流。

钳形电流表是一钟测量交流电的专用仪表，其最大的特点是，可在不断开线路的情况下测量线路中的电流，其外形结构如下图小提示：测量照明电路上的交流电路的电流。

一般用交流电流表。

理论提升：例：请测量实训平台上的三相插头上的线电压和相电压以及可调交流电源中的部分电压值，并将实验数据填写在下表中。

其基本操作步骤如下：（1）选择合适的量程（交流电500V处）。

（2）插入红、黑表笔。

（3）将表笔并联在待测电路的两端。

（4）将读数填入测量结果（有效值）。

计算最大值与有效值之间的关系为：三、学习任务单：1、利用万用表测量的是交流电的值。

2、我国生活用电的频率是赫兹。

3、三相交流线电压是指之间的电压。

4、交流电的表示符号。

5、交流电的基本特征是。

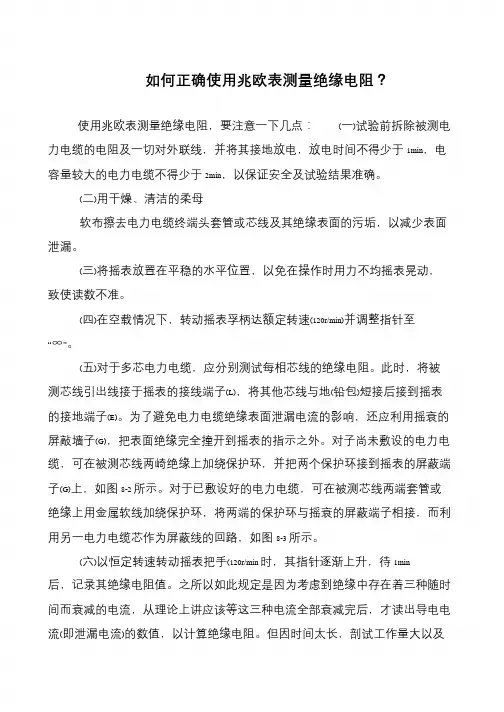

如何正确使用兆欧表测量绝缘电阻？
使用兆欧表测量绝缘电阻，要注意一下几点：(一)试验前拆除被测电力电缆的电阻及一切对外联线，并将其接地放电，放电时间不得少于1min，电容量较大的电力电缆不得少于2min，以保证安全及试验结果准确。

(二)用干燥、清洁的柔母
软布擦去电力电缆终端头套管或芯线及其绝缘表面的污垢，以减少表面泄漏。

(三)将摇表放置在平稳的水平位置，以免在操作时用力不均摇表晃动，致使读数不准。

(四)在空载情况下，转动摇表孚柄达额定转速(120r/min)并调整指针至“∞”。

(五)对于多芯电力电缆，应分别测试每相芯线的绝缘电阻。

此时，将被测芯线引出线接于摇表的接线端子(L)，将其他芯线与地(铅包)短接后接到摇表的接地端子(E)。

为了避免电力电缆绝缘表面泄漏电流的影响，还应利用摇衰的屏敲墙子(G)，把表面绝缘完全撞开到摇表的指示之外。

对子尚未敷设的电力电缆，可在被测芯线两崎绝缘上加绕保护环，并把两个保护环接到摇表的屏蔽端子(G)上，如图8-2 所示。

对于已敷设好的电力电缆，可在被测芯线两端套管或绝缘上用金属软线加绕保护环，将两端的保护环与摇衰的屏蔽端子相接，而利用另一电力电缆芯作为屏蔽线的回路，如图8-3 所示。

(六)以恒定转速转动摇表把手(120r/min 时，其指针逐渐上升，待1min 后，记录其绝缘电阻值。

之所以如此规定是因为考虑到绝缘中存在着三种随时间而衰减的电流，从理论上讲应该等这三种电流全部衰减完后，才读出导电电流(即泄漏电流)的数值，以计算绝缘电阻。

但因时间太长，剖试工作量大以及。

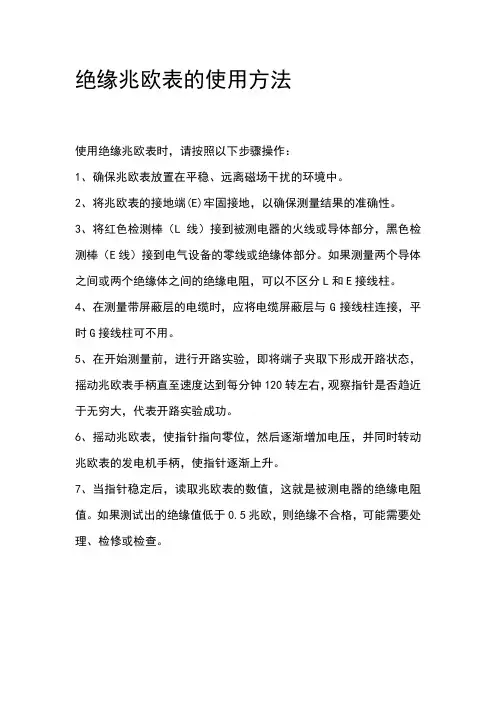

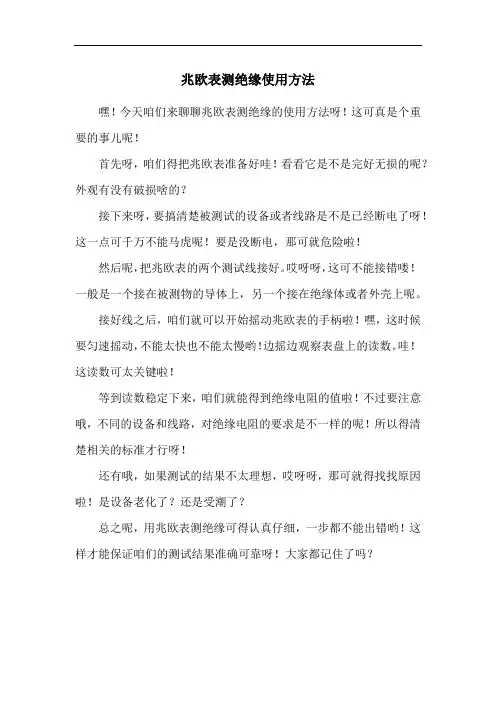

绝缘兆欧表的使用方法
使用绝缘兆欧表时，请按照以下步骤操作：
1、确保兆欧表放置在平稳、远离磁场干扰的环境中。

2、将兆欧表的接地端(E)牢固接地，以确保测量结果的准确性。

3、将红色检测棒（L线）接到被测电器的火线或导体部分，黑色检测棒（E线）接到电气设备的零线或绝缘体部分。

如果测量两个导体之间或两个绝缘体之间的绝缘电阻，可以不区分L和E接线柱。

4、在测量带屏蔽层的电缆时，应将电缆屏蔽层与G接线柱连接，平时G接线柱可不用。

5、在开始测量前，进行开路实验，即将端子夹取下形成开路状态，摇动兆欧表手柄直至速度达到每分钟120转左右，观察指针是否趋近于无穷大，代表开路实验成功。

6、摇动兆欧表，使指针指向零位，然后逐渐增加电压，并同时转动兆欧表的发电机手柄，使指针逐渐上升。

7、当指针稳定后，读取兆欧表的数值，这就是被测电器的绝缘电阻值。

如果测试出的绝缘值低于0.5兆欧，则绝缘不合格，可能需要处理、检修或检查。

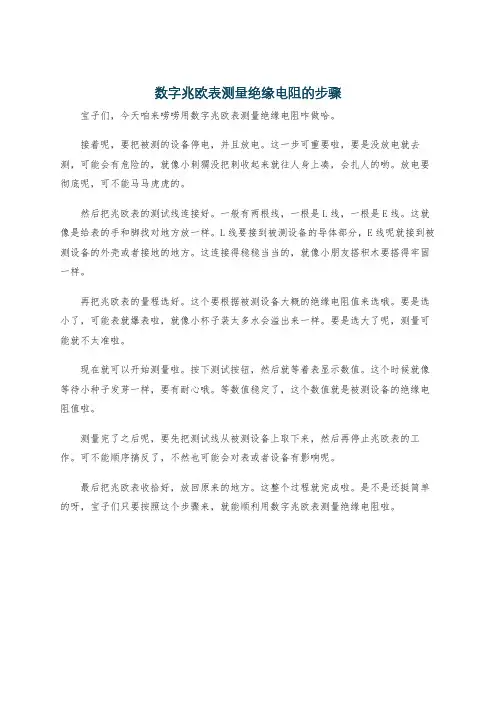

数字兆欧表测量绝缘电阻的步骤
宝子们，今天咱来唠唠用数字兆欧表测量绝缘电阻咋做哈。

接着呢，要把被测的设备停电，并且放电。

这一步可重要啦，要是没放电就去测，可能会有危险的，就像小刺猬没把刺收起来就往人身上凑，会扎人的哟。

放电要彻底呢，可不能马马虎虎的。

然后把兆欧表的测试线连接好。

一般有两根线，一根是L线，一根是E线。

这就像是给表的手和脚找对地方放一样。

L线要接到被测设备的导体部分，E线呢就接到被测设备的外壳或者接地的地方。

这连接得稳稳当当的，就像小朋友搭积木要搭得牢固一样。

再把兆欧表的量程选好。

这个要根据被测设备大概的绝缘电阻值来选哦。

要是选小了，可能表就爆表啦，就像小杯子装太多水会溢出来一样。

要是选大了呢，测量可能就不太准啦。

现在就可以开始测量啦。

按下测试按钮，然后就等着表显示数值。

这个时候就像等待小种子发芽一样，要有耐心哦。

等数值稳定了，这个数值就是被测设备的绝缘电阻值啦。

测量完了之后呢，要先把测试线从被测设备上取下来，然后再停止兆欧表的工作。

可不能顺序搞反了，不然也可能会对表或者设备有影响呢。

最后把兆欧表收拾好，放回原来的地方。

这整个过程就完成啦。

是不是还挺简单的呀，宝子们只要按照这个步骤来，就能顺利用数字兆欧表测量绝缘电阻啦。

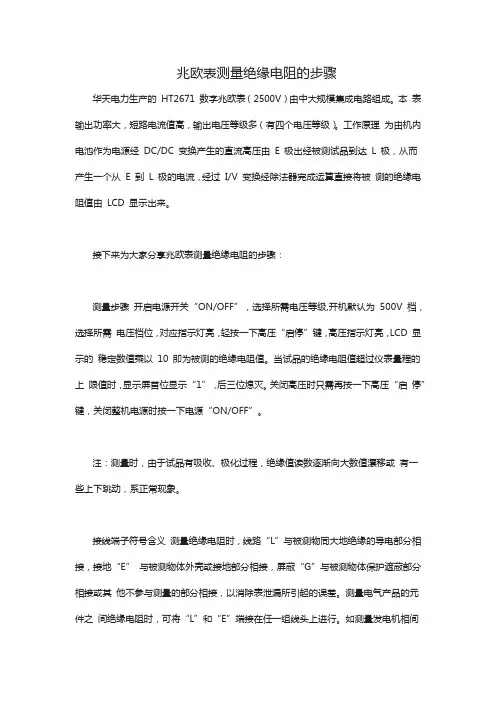

兆欧表测量绝缘电阻的步骤
华天电力生产的HT2671 数字兆欧表（2500V）由中大规模集成电路组成。

本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。

工作原理为由机内电池作为电源经DC/DC 变换产生的直流高压由E 极出经被测试品到达L 极，从而产生一个从E 到L 极的电流，经过I/V 变换经除法器完成运算直接将被测的绝缘电阻值由LCD 显示出来。

接下来为大家分享兆欧表测量绝缘电阻的步骤：
测量步骤开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V 档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10 即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。

注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。

接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E” 与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间
绝缘时，三组可轮流交换，空出的一相应安全接地。

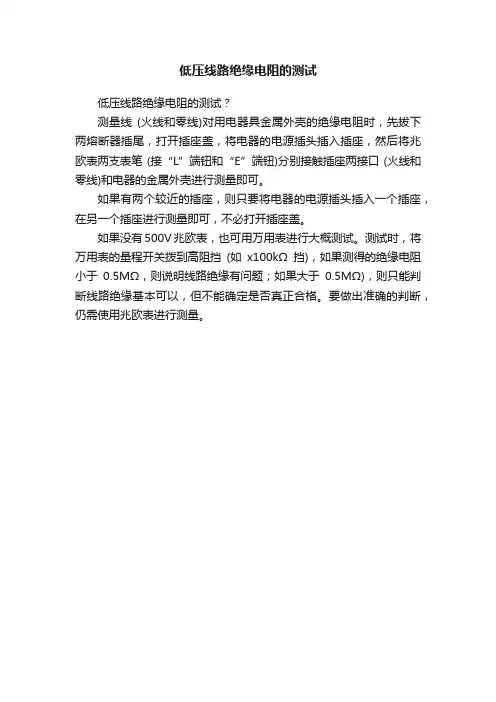

低压线路绝缘电阻的测试
低压线路绝缘电阻的测试？
测量线(火线和零线)对用电器具金属外壳的绝缘电阻时，先拔下两熔断器插尾，打开插座盖，将电器的电源插头插入插座，然后将兆欧表两支表笔 (接“L”端钮和“E”端钮)分别接触插座两接口 (火线和零线)和电器的金属外壳进行测量即可。

如果有两个较近的插座，则只要将电器的电源插头插入一个插座，在另一个插座进行测量即可，不必打开插座盖。

如果没有500V兆欧表，也可用万用表进行大概测试。

测试时，将万用表的量程开关拨到高阻挡(如x100kΩ挡)，如果测得的绝缘电阻小于0.5MΩ，则说明线路绝缘有问题；如果大于0.5MΩ)，则只能判断线路绝缘基本可以，但不能确定是否真正合格。

要做出准确的判断，仍需使用兆欧表进行测量。
