用兆欧表测量配电变压器的绝缘电阻和吸收比

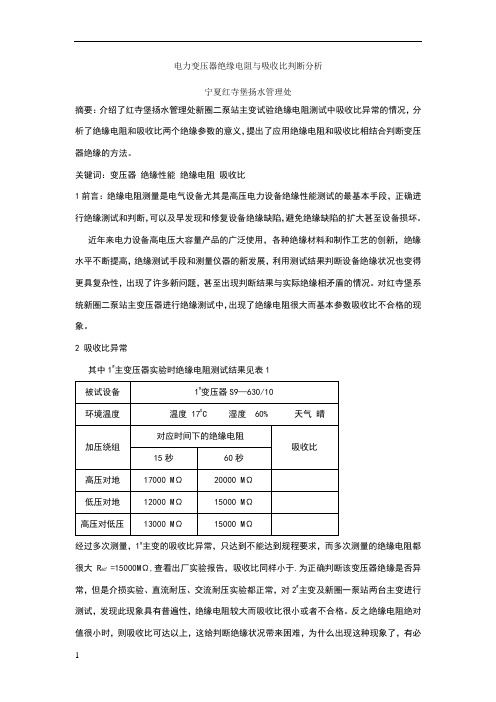

电力变压器绝缘电阻与吸收比判断分析宁夏红寺堡扬水管理处摘要：介绍了红寺堡扬水管理处新圈二泵站主变试验绝缘电阻测试中吸收比异常的情况，分析了绝缘电阻和吸收比两个绝缘参数的意义，提出了应用绝缘电阻和吸收比相结合判断变压器绝缘的方法。

关键词：变压器绝缘性能绝缘电阻吸收比1前言：绝缘电阻测量是电气设备尤其是高压电力设备绝缘性能测试的最基本手段，正确进行绝缘测试和判断，可以及早发现和修复设备绝缘缺陷，避免绝缘缺陷的扩大甚至设备损坏。

近年来电力设备高电压大容量产品的广泛使用，各种绝缘材料和制作工艺的创新，绝缘水平不断提高，绝缘测试手段和测量仪器的新发展，利用测试结果判断设备绝缘状况也变得更具复杂性，出现了许多新问题，甚至出现判断结果与实际绝缘相矛盾的情况。

对红寺堡系统新圈二泵站主变压器进行绝缘测试中，出现了绝缘电阻很大而基本参数吸收比不合格的现象。

2 吸收比异常其中1#主变压器实验时绝缘电阻测试结果见表1经过多次测量，1#主变的吸收比异常，只达到不能达到规程要求，而多次测量的绝缘电阻都很大R60’=15000MΩ,查看出厂实验报告，吸收比同样小于.为正确判断该变压器绝缘是否异常，但是介损实验、直流耐压、交流耐压实验都正常，对2#主变及新圈一泵站两台主变进行测试，发现此现象具有普遍性，绝缘电阻较大而吸收比很小或者不合格。

反之绝缘电阻绝对值很小时，则吸收比可达以上，这给判断绝缘状况带来困难，为什么出现这种现象了，有必v1.0 可编辑可修改要对绝缘电阻吸收比的本质意义进入深入分析，对设备绝缘作出判断。

3 绝缘电阻吸收比1）绝缘电阻电力设备的绝缘是由各种绝缘材料构成的。

通常把作用于电力设备绝缘上的直流电压与流过其中稳定的体积泄漏电流之比定义为绝缘电阻。

显然，电力设备的绝缘电阻高表示其绝缘良好，绝缘电阻下降，表示其绝缘已经受潮或发生老化和劣化，所以测量绝缘电阻可以及时发现变压器绝缘整体受潮，部件表面受潮或脏污以及贯穿性的集中缺陷。

110KV/35KV 主变测绝缘新安装或检修后及停运半个月以上的变压器，投入运行前，均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时500V以上者应使用2500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比，不得低于50%。

2. 吸收比R60"/R15"不得小于 1.3 倍。

符合上述条件,则认为变压器绝缘合格。

二、测量变压器绝缘时应注意以下问题：1. 测量项目。

应测量配变一次绕组对二次绕组，一次绕组对地（配变铁芯或外壳）和二次绕组对地的绝缘电阻值;2.必须在变压器停电时进行，各线圈出线都有明显断开点。

3. 变压器周围清洁，无接地物，无作业人员。

4. 测量前应分别将高低压侧绕组对地充分放电，测量后也应对地放电。

5. 测量使用的摇表应符合电压等级要求。

6. 测量前确认高低压绕组与大地完全隔离，对于可能会影响到测量结果的PT等设备应退出运行，对中性点接地的变压器，测量前应将中性点刀闸拉开，测量后应恢复原位。

三、用兆欧表测主变绝缘电阻步骤1. 由两人进行操作，穿绝缘靴，戴绝缘手套;2. 选择适当量程：2500V的兆欧表;3. 接线： L接被测点，E接地;4. 校表：摇动摇表开路为∞，短接为零;5. 断开所接电源，验电,放电（在什么地方验电就在什么地方测绝缘）;6. 用测量; R60"以及R15"测量A、B、C三相相间绝缘电阻，A、B、C相对地绝缘电阻;变压器相间绝缘电阻均为零，高压对低压,以及高压对地R60"电阻值应不小于300兆欧低压对地R60"电阻值不小于100兆欧7. 放电。

测量结束后将被测量设备对地充分放电。

四、测量注意事项1. 不能带电测量，测量前要验电，在什么地方验电就在什么地方测绝缘;2. 测量结束，对于大电容设备要对地放电;3. 不是所有设备断电就能测，如变频器、二次回路有接地点的设备等4. 兆欧表测量引线无破损，测量时引线不能绞绕在一起，要分开;5. 测量过程中，被测设备上不能有人工作;6. 只能在设备不带电，也没有感应电的情况下测;7. 兆欧表未停止转动之前或被测设备未放电之前，严禁用手触及。

试验一 绝缘电阻、吸收比的测量一、实验目的1.了解兆欧表的原理，掌握兆欧表的使用方法；2．学习绝缘电阻、吸收比的测量方法，掌握分析绝缘状态、判断故障位置的方法。

3.分析设备绝缘状况。

二、实验内容1.用兆欧表（摇表）测量试品（三相电缆）的绝缘电阻和吸收比；2.测量高压直流下的试品泄漏电流。

三、实验原理测量绝缘电阻及吸收比就是利用吸收现象来检查绝缘是否整体受潮，有无贯通性的集中性缺陷，规程上规定加压后60s 和15s 时测得的绝缘电阻之比为吸收比。

即K ＝R60//／R15//当K ≥1.3时，认为绝缘干燥，而以60s 时的电阻为该设备的绝缘电阻。

(a)原理图 （b ） 等值电路图1－1 双层介质的吸收现象下面以双层介质为例说明吸收现象，如图1-1。

在双层介质上施加直流电压，当K 刚合上瞬间，电压突变，这时层间电压分配取决于电容．即 12021C C U U t =+= 而在稳态(t －∞)时，层间电压取决于电阻，即2121r r U U t =∞→ 若被测介质均匀，C 1＝C 2，r 1＝r 2，则∞→==+t t U U U U 21021，在介质分界面上不会出现电荷重新分配的过程。

若被测介质均匀C 1≠C 2，r 1≠r 2，则∞→=≠+t t U U U U 21021。

这表明K 合闸后，两层介质上的电压要重新分配。

若C 1>，r 1>r 2，则合闸瞬间U 2>U 1；稳态时，U 1> U 2，即U 2逐渐下降，U 1逐渐增大。

C 2已充上的一部分电荷要通过r 2放掉，而C 1则要经R 和r 2从电源再吸收一部分电荷。

这一过程称为吸收过程。

因此，直流电压加在介质上，回路中电流随时间的变化，如图1-2所示。

图1-2吸收曲线初始瞬间由于各种极化过程的存在，介质中流过的电流很大．随时间增加。

电流逐渐减小，最后趋于一稳定值I g ，这个电流的稳定值就是由介质电导决定的泄漏电流。

测量变压器的绝缘电阻、吸收比试验方法试验方法1、断开被试品的电源，拆掉或断开对外的一切连线，并将其接地放电。

此项操作应利用绝缘工具（如绝缘棒、绝缘钳等）开展，不得用手直接接触放电导线。

2、用干燥清洁柔软的布擦去被试品表面的污垢，必要时可先用汽油或其他适当的去垢剂洗净套管表面的积污。

3、将兆欧表放置平稳，驱动兆欧表达额定转速，此时兆欧表的指针应指“∞”，再用导线短接兆欧表的“火线”与“地线”端头，其指针应指零（瞬间低速旋转以免损坏兆欧表）。

然后将被试品的接地端接于兆欧表的接地端头“E”上，测量端接于兆欧表的火线端头“L”上。

如遇被试品表面的泄漏电流较大时，或对重要的被试品，如发电机、变压器等，为防止表面泄漏的影响，必须加以屏蔽。

屏蔽线应接在兆欧表的屏蔽端头“G”上。

接好线后，火线暂时不接被试品，驱动兆欧表至额定转速，其指针应指“∞”，然后使兆欧表结束转动，将火线接至被试品。

4、驱动兆欧表达额定转速，待指针稳定后，读取绝缘电阻的数值。

5、测量吸收比或极化指数时，先驱动兆欧表达额定转速，待指针指“∞”时，用绝缘工具将火线立即接至被试品上，同时记录时间，分别读取15S和60S或10min时的绝缘电阻值。

6、读取绝缘电阻值后，先断开接至被试品的火线，然后再将兆欧表结束运转，以免被试品的电容在测量时所充的电荷经兆欧表放电而损坏兆欧表，这一点在测试大容量设备时更要注意。

此外，也可在火线端至被试品之间串人一只二极管，其正端与兆欧表的火线相接，这样就不必先断开火线，也能有效地保护兆欧表。

7、在湿度较大的条件下开展测量时，可在被试品表面加等电位屏蔽。

此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。

屏蔽环可用保险丝或软铜线紧缠几圈而成。

8、测得的绝缘电阻值过低时，应开展解体试验，查明绝缘不良部位。

如何测量变压器的绝缘电阻吸收比？
测量时，首先断开变压器所有的连接线，将非被试绕组以及兆欧表的接地极接地。

然后驱动兆欧表的手摇发电机（或接通外接直流电源），等表针稳定在“无穷大”的位置后，用绝缘工具将火线“L”端立即接至被试绕组上，同时记录时间，并分别读取15s和60s 时的绝缘电阻值，读数后应先断开火线，然后停止兆欧表的转动（或断开直流电源）。

测得60s时的绝缘电阻R60代表该绕组的绝缘电阻值，而R60与15S时测得的绝缘电阻值R15之比值（R60/R15）称为被试绕组的吸收比。

在测量过程中应注意以下几点：
测量前应用布擦去套管表面的水来污垢，以减少对测量的影响。

兆欧表要水平放置，驱动兆欧表要达到规定转速。

在火线L端开路时，指针应指向“无穷大”，如指示正常后，就可以进行测量。

如遇被试品绝线应采用软铜线，屏蔽线不要靠近地线E端，因为兆欧表的屏蔽端G是直接从发电机的负极抽出的，而火线也是从负极先经过兆欧表的电流线圈后抽出的，屏蔽线与火线之间电位差很小，如屏蔽线接近地线，当表面泄漏较大时，会造成兆欧表的发电机过载。

读取绝缘电阻后，应先断开被试品的火线L端，然后停止驱动兆欧表（或断开兆欧表的直流电源），以免被试品电容在测量时所表，这一点对测量大电容量试品时，更应注意。

测量中要记录15s和60s时的绝缘电阻值，同时还要记录测量时的温度和湿度。

测量一次绝缘电阻试品后，应将被进行充分放电，放电时间应大于充电时间，以利将剩余电荷放尽，否则在重复测量时，由于剩余电荷的影响，使充电流和吸收比比第。

AA002 用兆欧表测量变压器的绝缘电阻、吸收比一、准备要求1、工具、材料、设备、考场准备3、工、量、刃、卡具准备4、考场准备1）65m2的教室一间。

2）照明良好、光线充足。

二、考核要求1、考试要求1）正确使用兆欧表。

2）测量绕组之间及对地的绝缘电阻、吸收比。

3）判断变压器绝缘情况。

4）清理现场；5）穿戴合格的劳保用品。

6）遵守国家或企业有关安全规定。

2、考试时间1）准备时间：5min。

2）正式操作时间：15min。

3）计时从正式操作开始至操作任务完成为止。

4）每超过时限1min，从总分中扣3分，超过5min停止操作。

5）违规一次从总分扣5分，严重违规停止操作。

1、穿戴劳保护品；2、办理检修许可证、停电作业票、两人或两人以上作业；3、准备常用电工工具；短接线、接地棒；准备高、低压兆欧表各一块；秒表一块；准备绝缘手套、绝缘靴；记录笔、纸等。

4、工作地点范围设置遮栏（围栏）、四周悬挂警示牌；5、将变压器与电源可靠断开、验明确无电压；6、将变压器外壳可靠接地，戴绝缘手套用接地棒对变压器高、低压绕组逐相进行充分放电（每相不少于2分钟），拆除变压器高、低压侧母线或电缆；7、用干净、柔软的布清理变压器套管表面脏污，必要时用清洗剂洗净；8、检查兆欧表外观是否完好；额定电压1KV以上者，使用2500V摇表；0.5KV以下者，使用500V摇表；测试线需绝缘良好，禁止使用双绞线或平行线，应用单股绝缘线分开连接，测试时测试线必须保持悬空；9、水平放置兆欧表，做开路试验：分开L、E两条测试线，摇动兆欧表使转速达到120r/min，表针应指到“∞”位置。

短路试验：低速轻带兆欧表手柄，瞬间将“L”和“E”两个接线柱短路，指针应指在“0”位置。

10、测高压对低压/地的绝缘电阻及吸收比，测量低压对高压/地的绝缘电阻：○1、把测试绕组的桩头用短接线连接牢固；○2、非测量绕组桩头用短接线连接并接地，用绝缘线接在兆欧表的“E”端；○3、为减少表面泄漏，用短接线在测试绕组瓷套管的瓷裙上缠绕几匝，用绝缘线接在兆欧表的“G”端；○4、手摇兆欧表转速由低到高，达到120r/min后，将“L”端测试引线搭接于测试桩头；○5、保持120r/min左右，待指针稳定后，读取、记录绝缘电阻值。

绝缘电阻、吸收比试验一、绝缘电阻试验使用范围绝缘电阻试验是电气设备绝缘试验中一种最简单、最常用的试验方法。

当电气设备绝缘受潮，表面变脏，留有表面放电或击穿痕迹时，其绝缘电阻会显著下降。

根据绝缘等级的不同，测试要求的区别，常采用的兆欧表输出电压有100v、250V、500V、1000V、2500V、5000V、10000V等。

由于绝缘电阻试验所施加的电压较低，对于一些集中性缺陷，即使可能是很严重的缺陷，但在测量时显示绝缘电阻仍然很大的现象，因此，绝缘电阻试验只适用于检测贯穿性缺陷和普遍性缺陷。

二、绝缘电阻试验的主要参数及技术指标电气设备的绝缘，不能等值为单纯的电阻，其等值电路往往是电阻电容的混合电路。

很多电气设备的绝缘都是多层的，例如电机绝缘中用的云母带，变压器等绝缘中用的油和纸，因此，在绝缘试验中测得的并不是一个纯电阻。

如图1-1 为双层电介质的一个简化等值电路。

图1-1双层电介质简化等值电路图1-2吸收曲线及绝缘电阻变化曲线当合上开关K将直流电压U加到绝缘上的瞬间，回路主要由电容分量I a组成。

等值电路中电流i的变化如图1-2中曲线所示，开始电流很大，以后逐渐减小，最后趋近于一个常数I；这个过程的快慢，与绝缘试品的电容量有关，电容g量越大，持续的时间越长，甚至达数分钟或更长时间。

图1-2中曲线i和稳态电流I g之间的面积为绝缘在充电过程中从电源“吸收”的电荷0。

这种逐渐“吸收”电荷的现象就叫做“吸收现象”。

从图1-2曲线可以看出，在绝缘电阻试验中，所测绝缘电阻是随测量时间变化而变化的，只有当1=8时，其测量值为R=J，但在绝缘电阻试验中，特别是电容量较大时，很难测量R8的值，因此，在实际试验中，规程规定，只需测量60s 时的绝缘电阻值，即R60S的值，当电容量特别大时，吸收现象特别明显，如大型发电机，可以采用10min时的绝缘电阻值。

对于不均匀的绝缘试品，如果绝缘状况良好，则吸收现象明显，如果绝缘受潮严重或内部有集中性的导电通道，这一现象则不明显。

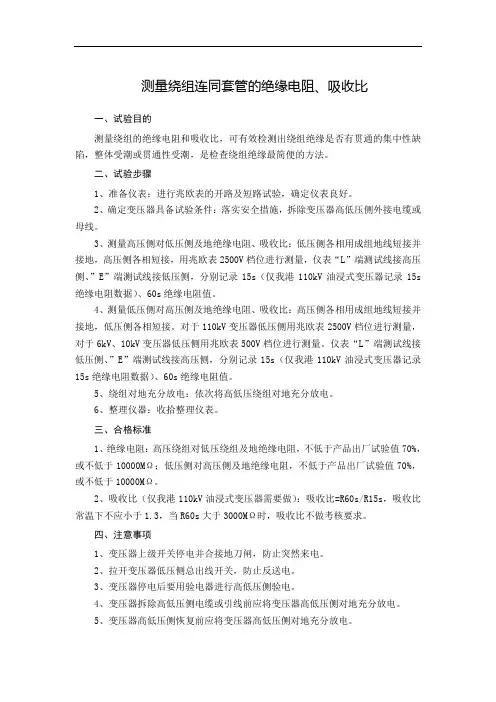

测量绕组连同套管的绝缘电阻、吸收比一、试验目的测量绕组的绝缘电阻和吸收比，可有效检测出绕组绝缘是否有贯通的集中性缺陷，整体受潮或贯通性受潮，是检查绕组绝缘最简便的方法。

二、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。

2、确定变压器具备试验条件：落实安全措施，拆除变压器高低压侧外接电缆或母线。

3、测量高压侧对低压侧及地绝缘电阻、吸收比：低压侧各相用成组地线短接并接地，高压侧各相短接，用兆欧表2500V档位进行测量，仪表“L”端测试线接高压侧、”E”端测试线接低压侧，分别记录15s（仅我港110kV油浸式变压器记录15s 绝缘电阻数据）、60s绝缘电阻值。

4、测量低压侧对高压侧及地绝缘电阻、吸收比：高压侧各相用成组地线短接并接地，低压侧各相短接。

对于110kV变压器低压侧用兆欧表2500V档位进行测量，对于6kV、10kV变压器低压侧用兆欧表500V档位进行测量。

仪表“L”端测试线接低压侧、”E”端测试线接高压侧，分别记录15s（仅我港110kV油浸式变压器记录15s绝缘电阻数据）、60s绝缘电阻值。

5、绕组对地充分放电：依次将高低压绕组对地充分放电。

6、整理仪器：收拾整理仪表。

三、合格标准1、绝缘电阻：高压绕组对低压绕组及地绝缘电阻，不低于产品出厂试验值70%，或不低于10000MΩ；低压侧对高压侧及地绝缘电阻，不低于产品出厂试验值70%，或不低于10000MΩ。

2、吸收比（仅我港110kV油浸式变压器需要做）：吸收比=R60s/R15s，吸收比常温下不应小于1.3，当R60s大于3000MΩ时，吸收比不做考核要求。

四、注意事项1、变压器上级开关停电并合接地刀闸，防止突然来电。

2、拉开变压器低压侧总出线开关，防止反送电。

3、变压器停电后要用验电器进行高低压侧验电。

4、变压器拆除高低压侧电缆或引线前应将变压器高低压侧对地充分放电。

5、变压器高低压侧恢复前应将变压器高低压侧对地充分放电。

是否能够指向无穷大 ； 再将 ２ 端子短接 ， 慢慢摇 动兆欧表 ，
看 指 针 是 否 能 够指 向零 位 ， 检测 兆欧 表 能 够 在 ０值 与 无 即 穷 大 值 之 间进 行 检测 读 数 。
变 压 器 绝 缘 电 阻及 吸 收 比 的测 量 应 在 变 压 器 无 电 状
真 空 注 油 等 工 序 过 程 中一 旦 发 生 冲 撞 、 潮 等 问题 ， 引 受 将 起 绝缘 状 况 的 下 降甚 至绝 缘 损 坏 或铁 芯 多点 接 地 ， 以 每 所 隔 １３年 或 规 定 时 间及 大 修 后 均要 求 进 行 变 压 器 绝 缘 电 ～ 阻 的测 量 ， 检查 变 压 器 绝 缘 状 态 最 简便 的方 法 。通 过变 是
穿 性 绝 缘 损 伤 所 造 成 的 短 路 、 地 现 象 ； 查 变 压 器 的 瓷 接 检 件 是 否破 裂 、 部件 表 面是 否 脏 污 等 问题 。通 过 对 该项 目的
在进行测量接线之前 ． 为保证测量数据不受变压器套
管 表 面 污垢 所 引起 的 泄 漏 电 流 的影 响 ， 电后 要 用 清 洁 柔 放 软 干燥 的布 对 变 压 器 的 套 管 表 面进 行 清 洁 处 理 。 要 时 要 必 先 用 汽 油或 其 他适 当 的去垢 剂洗 净 套管 表 面 的 积污 。 测 当
专家讲堂
■
变压 器 高压试 验技 术 （ ） ２
变压 器绝缘电阻及 吸收比的测量
● 长 沙 电力 职业 技术 学 院 揭 慧 萍
变 压 器 绝 缘 电阻 及 吸 收 比 的测 量 是 变 压 器 绝 缘 特 性
试 验 的重 要 内容 ，也 是 变 压 器 绝 缘试 验 的首 个 测 试 项 目 ， 属 于非 破 坏 性 试 验 。在 变 压 器 出 厂 前 、 压 器 安 装 前 后及 变

温度的换算公式： R2= R1× 1.
二是二偶极是子式偶极化极和夹子层极式化（极限于化不同和绝缘夹材料层或不极均匀化材料（交界限面）于。 不同绝缘材料或不均匀材
5（t1-t2）/10
绝缘是电气设备结构中的重要组成部分，其作用是把电位不等的导体分开，使其保持各自的电位，没有电气连接。
料交界面）。 一般情况下，未经电场作用的电介质内部的正负束缚电荷成对出现处处抵消，宏观上不显电性。
2.测量变压器绝缘电阻及吸收比时，应固定对绕组的 测量顺序。这是因为按照不同的测量顺序测量高中低压 绕组绝缘电阻时，绕组间发生的重新充电过程不同，会 对测量结果有影响。
由绝缘电阻的公式可知，绝缘电阻越大，则流过绝缘的电 流越小。良好洁净的绝缘，无论绝缘体内或是表面的离子数 都很少，电导电流很小，绝缘电阻值很大。如果绝缘存在贯 通性的集中性缺陷，如开裂、脏污，特别是绝缘受潮后，绝 缘的导电离子数目急剧增加，泄露电流明显上升，则绝缘电 阻显著下降。所以根据绝缘电阻的大小，可以了解绝缘的状 况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击 穿和严重过热老化等缺陷。
偶极子式极化（10 ～10 s）和夹层极化所形成的电流叫 3在，外极电化场指的数作应用大下于，1束. 缚电荷的局部移动导致宏－观1上0 显示出电－性，2 在电介质的表面和内部不均匀的地方出现电荷，这种现象称为极化
。
吸收电流i ，吸收电流比电容电流衰减要慢得多。 偶极子式极化（10－10～10－2s）和夹层极化所形成的电流叫吸收电流i2，吸收电流比电容电流衰减要慢得多。
5（t1-t2）/10
2
由于温度、湿度、脏污等条件对绝缘电阻的影响很明显，所以在对试验结果进行分析判断时，应排除这些因素的影响，特别应考虑温

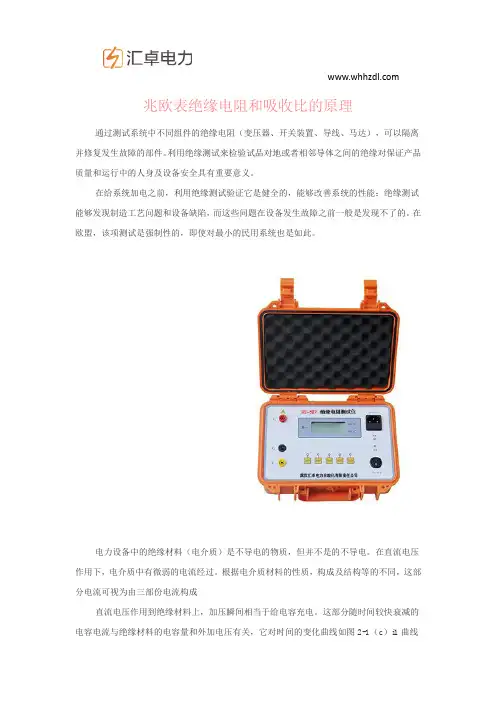

兆欧表绝缘电阻和吸收比的原理通过测试系统中不同组件的绝缘电阻（变压器、开关装置、导线、马达），可以隔离并修复发生故障的部件。

利用绝缘测试来检验试品对地或者相邻导体之间的绝缘对保证产品质量和运行中的人身及设备安全具有重要意义。

在给系统加电之前，利用绝缘测试验证它是健全的，能够改善系统的性能；绝缘测试能够发现制造工艺问题和设备缺陷，而这些问题在设备发生故障之前一般是发现不了的。

在欧盟，该项测试是强制性的，即使对最小的民用系统也是如此。

电力设备中的绝缘材料（电介质）是不导电的物质，但并不是的不导电。

在直流电压作用下，电介质中有微弱的电流经过。

根据电介质材料的性质，构成及结构等的不同，这部分电流可视为由三部份电流构成直流电压作用到绝缘材料上，加压瞬间相当于给电容充电。

这部分随时间较快衰减的电容电流与绝缘材料的电容量和外加电压有关，它对时间的变化曲线如图2-1（c）i1曲线所示。

其电流回路在等值电路[见图2-1（b）]中用一个纯电容C1表示。

i2为吸收电流。

不均匀介质中吸收电流由缓慢极化和夹层式极化产生，即在直流电压加上的瞬间，介质上的电压按电容分布，而电压稳定后介质上的电压按电阻分布；由于不同介质的电容与电阻不成比例，因此在加上直流电压瞬间到稳定这一过程中，介质上电荷要重新分配，重新分配的电荷在回路中形成电流i2，其电流回路在等值电路[见图2-1（b）]中用一个电容C和电阻r串联表示。

吸收电流i2随时间衰减的快慢与介质电容量大小有很大关系，如图2-1（c）i2曲线所示，i3为泄漏电流。

电介质中有极少数束缚很弱的或自由的离子，当介质在直流电压作用下，正负离子就分别向两极移动而形成电流，如图2-1（c）i3曲线所示，其电流回路在等值电路[见图2-1（b）]中用一个纯电阻R表示。

三个电阻加起来，即i=i1+i2+i3，可得到在直流电压作用下流过绝缘介质的总电流i随时间变化的曲线，通常称为吸收曲线，如图2-1(c)曲线所示。

（1）测量变压器的绝缘电阻吸收比的操作步骤：1) 拆除变压器一次和二次的母线或导线；2) 将高、低压瓷套管擦干净，正确检查兆欧表；3) 按遥测项目要求正确接线；4) 两人操作，一人转动兆欧表手柄，另一人握住“L”端的测试线绝缘部分，将兆欧表转至：120r/min，指针指向∞；5) 将“L”测试线触牢变压器引出端，在15s时读取一数(R15)，在60s时再读一数(R60)，记录摇测数据；6) 待表针基本稳定后读取数值，先撤出“L”测线后再停摇兆欧表；7) 摇测前后均要用放电棒将变压器绕组对地放电（变压器属于电感性负载）；8) 记录变压器温度；9) 摇测另一项目；10) 摇测工作全部结束后，拆除相间短接线，恢复原状。

11）测量出的R60就是该变压器的绝缘电阻；R60/R15（R60除以R15）的结果就是该变压器的吸收比。

（2）测量变压器的绝缘电阻吸收比的接线方法：1）摇测一次绕组对二次绕组及地(壳)的绝缘电阻的接线方法：将一次绕组三相引出端lU、lV、1W用裸铜线短接，以备接兆欧表“L”端；将二次绕组引出端N、2U、2V、2W及地(地壳)用裸铜线短接后，接在兆欧表“E”端；必要时，为减少表面泄漏影响测量值可用裸铜线在一次侧瓷套管的瓷裙上缠绕几匝之后，再用绝缘导线接在兆欧表“G”端；2）摇测二次绕组对一次绕组及地(壳)的绝缘电阻的接线方法：将二次绕组引出端2U，2V、2W、N用裸铜线短接。

以备接兆欧表“L”端；将一次绕组三相引出端1U、1V、1W及地(壳)用裸铜线短接后，接在兆欧表“E”端；必要时，为减少表面泄漏影响测量值可用裸铜线在二次侧瓷套管的瓷裙上缠绕几匝之后，再用绝缘导线接在兆欧表“G”端。

向左转|向右转（3）摇测中的安全注意事项：1)已运行的变压器，在摇测前，必须严格执行停电、验电、接地线等规定。

还要将高、低压两侧的母线或导线拆除；2)必须由两人或两人以上来完成上述操作；3)摇测前后均应将被测线圈接地放电，清除残存电荷，确保安全。

一、变压器绝缘电阻和吸收比试验测量方法和结果分析测定变压器绝缘电阻和吸收比，可以灵敏地发现变压器绝缘的整体或局部受潮，检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。

1、试验方法⑴对于额定电压为1000V以上的绕组用2500V兆欧表或绝缘电阻表进行测量，其量程般不低于10000MΩ；对于额定电压为1000V以下的绕组用1000V兆欧表绝缘电阻表进行测量。

⑵被测绕组各相引出端应短路后再接到兆欧表。

接地的绕组应短路后再接地。

这样可以达到测量各绕组之间及各绕组对地的绝缘电阻和吸收比。

变压器绝缘电阻和吸收比测量的顺序及部位如表所示。

变压器绝缘电阻和吸收比的测量顺序和部位2、试验结果分析⑴、分析判断一般采用比较法，将本次测量结果与本变压器出厂时的试验数据进行比较。

交接试验标准规定绝缘电阻值不应低于变压器出厂值的70%。

⑵、由于变压器绝缘电阻与温度有关，所以比较分析时必须把测量值换算到相同的温度下，经常换算到20℃。

油浸变压器绝缘电阻的温度换算系数如表所列，该表是根据温度每降低10℃，绝缘电阻增加1.5倍的规律计算出来的。

油浸电力变压器绝缘电阻换算系数（注：表中K为实测温度减去20℃的绝对值）当测量绝缘电阻的温度差不是表中所列数值时，其换算系数A可用线性插入法确定，预防性试验规程指出，绝缘电阻换算至同一温度下，与前一次试验结果相比应无明显变化；⑶、交接试验标准规定，变压器电压等级为35KV及以上，且容量在4000KV A及以上时，应测量吸收比。

吸收比与产品出厂值相比应无明显关差别，在常温下不应小于1.3；⑷、预防性试验规程规定，在10～30℃范围内，吸收比不低于1.3;⑸、变压器绝缘的吸收比也随温度而变化，一般当温度升高时，受潮绝缘的吸收比有不同程度的降低，但对于绝缘干燥的变压器，在10～30℃范围内一般变化很小，所以交接和预防性试验中一般不进行温度换算；⑹、运行中的检修后的变压器绝缘的判断标准应根据本变压器自行规定，同时也可参考油浸电力变压器绝缘电阻允许值。

配电变压器绝缘电阻、吸收比、极化指数的测量及合格标准变压送电保安全，测量绝缘查隐患。

测量使用兆欧表，根据电压把表选，三五以上两千五，十千以下用一千。

仪表E端应接地，污染严重加G端。

未测绕组和元件，可靠接地保安全。

手摇转速一百二，测后放电再拆线。

若要计算吸收比，十五、六十记两点；极化指数时更长，一分、十分记两点。

绝缘电阻应多高，经验数值供参考。

电压不同标不同，温度下降标升高。

温度七十基值算，每减十度增一半。

十千伏级为四十，三五千伏五十算；电压更高标更高，前级数值翻一翻。

1. 测量绝缘电阻的作用为了电力变压器能正常安全地运行，要经常对其进行监视和维护。

其中一项主要的任务是测量绕组和相关电器元件（引接线和绝缘套管等）的绝缘电阻。

并根据测量结果判断它们的绝缘状态和运行情况，及时发现隐患并给与排除，以避免较大事故的发生。

2. 测量仪表的选用原则测量绝缘电阻的仪器叫绝缘电阻表，习惯称为兆欧表或高阻计，对用手摇发电的传统式兆欧表，又习惯称为“摇表”，兆欧表的规格是用其发出的额定电压值来规定的，例如1000V的兆欧表所发出的电压额定值即为1000V。

测量变压器的绝缘电阻时，应根据被测变压器的电压等级来选择兆欧表的规格。

对于10kV及以下的变压器，应使用规格为1000V的兆欧表；对于35kV及以上的变压器，应使用规格为2500V的兆欧表。

口诀“三五以上两千五，十千以下用一千”中的“三五”和“十千”指变压器的电压等级为“35kV及以上”和“10kV及以下”；“两千五”和“一千”即指应选用兆欧表的规格（电压等级）分别为2.5kV 和1kV。

3. 测量接线、读数和有关要求（见图1）图1 测量变压器绕组的绝缘电阻、吸收比和极化指数测量时，应停电并将各绕组与电网断开，兆欧表的L端接变压器的一侧绕组（例如低压绕组），E端接外壳，外壳应接地，其他绕组和有关器件与外壳连接，例如测量低压绕组时，高压绕组、中压绕组和油箱等应与外壳连接。

绝缘电阻测量及吸收比的实验方案一．实验前准备（了解的知识点）1 绝缘电阻是电气设备绝缘层在直流电压作用下呈现的电阻值。

测量电气设备的绝缘电阻，是检查电气设备绝缘状态最简便和最基本的方法。

在现场普遍用兆欧表测量绝缘电阻。

绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

2 吸收比K1为60s 绝缘电阻值(R60s)与15s 绝缘电阻值(R15s)对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R15s 吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即 10min(R10min)和R1min(R1min)时绝缘电阻的比值K ，称作绝缘的极化指数在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机或油浸变压器绝缘的受潮程度。

绝缘受潮后吸收比值(或极化指数)降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。

应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比值仍然很好。

吸收比不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

K R R 1=60s 15s K R R 2=10min1min3 绝缘电阻表（兆欧表）按电源型式通常可分为发电机型和整流电源型两大类。

发电机型一般为手摇(或电动)直流发电机或交流发电机经倍压整流后输出直流电压作为电源的机型。

整流电源型由低压50Hz交流电经整流稳压(或直接采用电池电源) 经晶体管振荡器升压和倍压整流后输出直流电压作为电源的机型4 如何选择绝缘电阻表的电压和量程测量绝缘电阻一般使用绝缘电阻表，绝缘电阻表的输出电压通常有250V、500V、1000V、2500V、5000V和10000V等多种。

也有可连续改变输出电压的。

对水内冷发电机采用专用兆欧表测量绝缘电阻。

应按照《电气设备预防性试验规程》的有关规定选用适当的电压。

5 绝缘电阻表的容量绝缘电阻表的容量即最大输出电流值，一般可将绝缘电阻表（两端输出）经毫安表短路后测得，因此也称之为绝缘电阻表的输出短路电流值。

变压器绝缘电阻、吸收比、极化指数的检测绝缘电阻试验是对变压器主绝缘性能的试验，吸收比和极化指数能够反映变压器绝缘受潮问题，是变压器诊断受潮故障的重要手段。

标签：绝缘电阻；吸收比和极化指数绝缘电阻试验是对变压器主绝缘性能的试验，主要诊断变压器由于机械、电场、温度、化学等作用及潮湿污秽等因素影响程度，能灵敏反映变压器绝缘整体受潮、整体劣化和绝缘贯穿性缺陷，主变压器能否投运的主要参考数据之一。

一、变压器绝缘电阻试验类型电力变压器的绝缘电阻试验：中小型变压器一般采用测量一分钟的直流电阻值即可；大型变压器采用测量吸收比值即：R60 / R15来判断；对特大型变压器，则应采用极化指数（R600 / R60）的测定来判断变压器的绝缘。

吸收比的测量可以反映变压器是否受潮，但特大型变压器往往会出现绝缘电阻绝对值较大时，吸收比反而偏小。

采用极化指数的测量，有助于正确判断上述所遇到的问题。

为了比较不同温度下的绝缘电阻值，GB / T6451——1999国家标准夫定了不同温度t下测量的绝缘电阻值R60换算到标准温度（20℃）时的换算公式当t20℃R20 = A Rt式中A为换算系数，具体见下表绝缘电阻换算系数表温度差℃5 10 15 20 25 30 35 40 45 50 55 60系数 A 1.2 1.5 1.8 2.3 2.8 3.4 4.1 5.1 6.2 7.5 9.2 11.2DL / T596—1996规程规定吸收比（10～30℃）不低于1.3和极化指数不低于1.5，且对吸收比和极化指数不进行温度换算。

在判断时，新的预试规程规定：吸收比与极化指数中任一項，达到上述要求，均应为符合标准。

美国按极化指数判断变压器绝缘状况的参考标准如下：美国“变压器维护指南”推荐参考标准表变压器绝缘状态极化指数良好>2较好 1.25～2一般 1.1～1.25不良1～1.1危险<1二、变压器绝缘电阻的度验方法测量部位1、二绕组变压器，应分别测量：高压绕组对低压绕组及地；低压绕组对高压绕组及地；高、低绕组对地。
