使用兆欧表测量绝缘电阻时应注意的问题

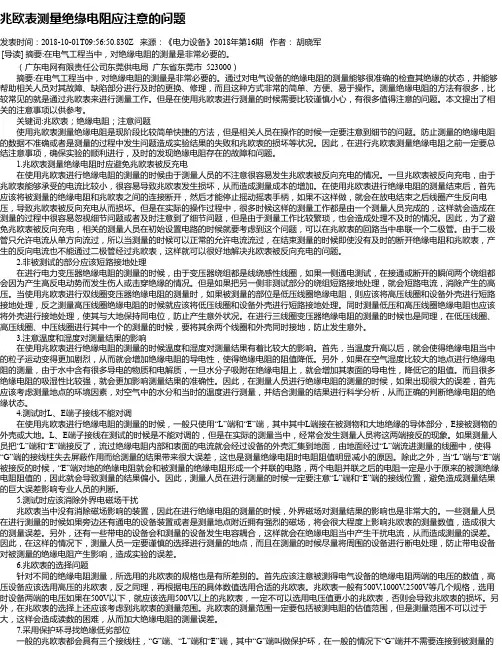

兆欧表测量绝缘电阻应注意的问题发表时间：2018-10-01T09:56:50.830Z 来源：《电力设备》2018年第16期作者：胡晓军[导读] 摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

（广东电网有限责任公司东莞供电局广东省东莞市 523000）摘要:在电气工程当中，对绝缘电阻的测量是非常必要的。

通过对电气设备的绝缘电阻的测量能够很准确的检查其绝缘的状态，并能够帮助相关人员对其故障、缺陷部分进行及时的更换、修理，而且这种方式非常的简单、方便、易于操作。

测量绝缘电阻的方法有很多，比较常见的就是通过兆欧表来进行测量工作。

但是在使用兆欧表进行测量的时候需要比较谨慎小心，有很多值得注意的问题。

本文提出了相关的注意事项以供参考。

关键词:兆欧表；绝缘电阻；注意问题使用兆欧表测量绝缘电阻是现阶段比较简单快捷的方法，但是相关人员在操作的时候一定要注意到细节的问题。

防止测量的绝缘电阻的数据不准确或者是测量的过程中发生问题造成实验结果的失败和兆欧表的损坏等状况。

因此，在进行兆欧表测量绝缘电阻之前一定要总结注意事项，确保实验的顺利进行，及时的发现绝缘电阻存在的故障和问题。

1.兆欧表测量绝缘电阻时应避免兆欧表被反充电在使用兆欧表进行绝缘电阻的测量的时候由于测量人员的不注意很容易发生兆欧表被反向充电的情况。

一旦兆欧表被反向充电，由于兆欧表能够承受的电流比较小，很容易导致兆欧表发生损坏，从而造成测量成本的增加。

在使用兆欧表进行绝缘电阻的测量结束后，首先应该将被测量的绝缘电阻和兆欧表之间的连接断开，然后才能停止摇动摇表手柄，如果不这样做，就会在放电结束之后线圈产生反向电压，导致兆欧表被反向充电从而损坏。

但是在实际的操作过程中，很多时候这样的测量工作都是由一个测量人员完成的，这样就会造成在测量的过程中很容易忽视细节问题或者及时注意到了细节问题，但是由于测量工作比较繁琐，也会造成处理不及时的情况。

因此，为了避免兆欧表被反向充电，相关的测量人员在初始设置电路的时候就要考虑到这个问题，可以在兆欧表的回路当中串联一个二极管。

兆欧表的使用方法及注意事项兆欧表又叫绝缘电阻表，是测量电气设备绝缘电阻的常用仪表。

最常见的兆欧表是由磁电系比率表、电压较高的手摇发电机及适当的测量电路所组成。

一般兆欧表的分类是以发电机发出的最高电压来决定，电压越高，测量绝缘电阻的范围就越大。

常见的有0—500 MQ, 0—2 500 M Q等。

兆欧表在测量过程中会产生高压电，如果操作不当，会对人和设备造成损伤，下面介绍下兆欧表的操作方法和注意事项：1.兆欧表的选择1.1选用兆欧表时，其额定电压一定与被测电气设备或线路的工作电压相对应。

见下表：例如测量高压设备的绝缘电阻，不能用额定电压500伏以下的兆欧表，至少要用2500V以上的兆欧表，否则，这时的测量结果不能反映工作电压下的绝缘电阻（因为高压设备的绝缘电阻很大，一般在104血以上）；同样，对于低压的电气设备，其内部绝缘所能承受的电压不高，为了设备安全，不能用电压太高的兆欧表测量低压电气设备的绝缘电阻，以防损坏设备的绝缘。

220V或380V 线路和设备宜用500V兆欧表；而在测量10KV变压器绝缘时，一般使用2只兆欧表，高压测使用2500V兆欧表，低压侧使用500V兆欧表。

实际测量时，一般可按上表所举实例选用。

1.2电阻量程范围的选择。

兆欧表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。

所以在选择兆欧表时应使被测设备的绝缘电阻值在准确测量区域之内，从而减少测量误差。

2 •使用前的检查。

兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。

在用兆欧表测量之前应做如下准备：2.1测量前要对兆欧表进行开路和短路检查，确定兆欧表是否处在正常工作姿态。

即在兆欧表未接入被测电阻之前摇动手把，使发电机达到额定转速，观察指针是否指在“咐置；然后再将“ L” “ E”路，缓慢摇动手把观察指针是否在“ O位置。

如不符合要求应对其检修后再使用。

2.2测量前必须将被测设备电源切断，并对地进行短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

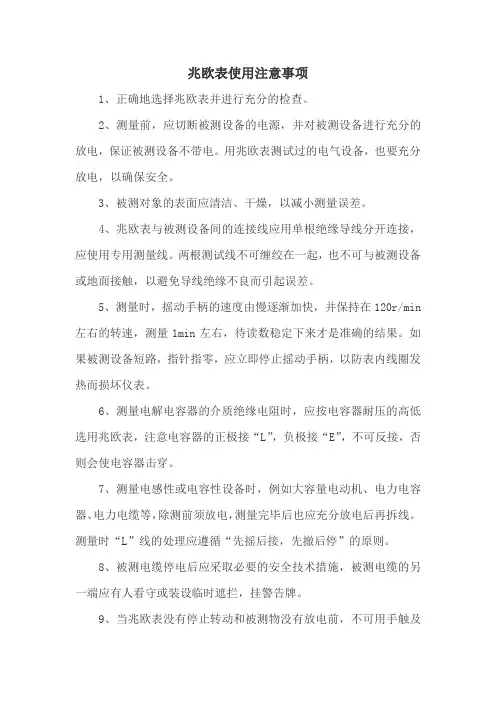

兆欧表使用注意事项1、正确地选择兆欧表并进行充分的检查。

2、测量前，应切断被测设备的电源，并对被测设备进行充分的放电，保证被测设备不带电。

用兆欧表测试过的电气设备，也要充分放电，以确保安全。

3、被测对象的表面应清洁、干燥，以减小测量误差。

4、兆欧表与被测设备间的连接线应用单根绝缘导线分开连接，应使用专用测量线。

两根测试线不可缠绞在一起，也不可与被测设备或地面接触，以避免导线绝缘不良而引起误差。

5、测量时，摇动手柄的速度由慢逐渐加快，并保持在120r/min 左右的转速，测量1min左右，待读数稳定下来才是准确的结果。

如果被测设备短路，指针指零，应立即停止摇动手柄，以防表内线圈发热而损坏仪表。

6、测量电解电容器的介质绝缘电阻时，应按电容器耐压的高低选用兆欧表，注意电容器的正极接“L”，负极接“E”，不可反接，否则会使电容器击穿。

7、测量电感性或电容性设备时，例如大容量电动机、电力电容器、电力电缆等，除测前须放电，测量完毕后也应充分放电后再拆线。

测量时“L”线的处理应遵循“先摇后接，先撤后停”的原则。

8、被测电缆停电后应采取必要的安全技术措施，被测电缆的另一端应有人看守或装设临时遮拦，挂警告牌。

9、当兆欧表没有停止转动和被测物没有放电前，不可用手触及被测物的测量部分，或进行拆除导线的工作。

在测量大电容量的电气设备绝缘电阻时，在测定绝缘电阻后，应先将“L”连接线断开，再降速松开手柄，以免被测设备向兆欧表倒充电而损坏仪表。

10、测量前，还应掌握环境温度及相对湿度，以便进行绝缘分析，当湿度较大时，应接屏蔽线。

测量时，注意与附近带电体的安全距离，必要时应设监护人。

11、防止无关人员靠近，人体不得接触被测端和兆欧表上的接线端。

测量时，测试人员应注意与周围带电体保持安全距离，应远离大电流导体和强磁场。

12、禁止在有雷电时或邻近有高压设备时使用兆欧表，以免发生危险。

兆欧表是一种测量电气设备绝缘电阻的常用仪表，它可以用来检查电气设备是否漏电、绝缘性能是否良好以及设备是否受到损坏。

海格作为兆欧表的一种，主要用于电力行业的电气设备绝缘电阻测量。

在使用海格兆欧表时，需要注意以下几点：1. 确定测量范围：海格兆欧表的使用范围一般在几兆欧到几十兆欧之间，因此需要根据被测设备的绝缘电阻值选择合适的型号和量程，避免损坏设备或测量误差过大。

2. 接线方式：兆欧表的接线端子一般有L（线路端）、E（接地端）和G（屏蔽端），需要将需要测量的设备一端接在L和E上，并将G接地，避免干扰因素的影响。

3. 操作步骤：使用海格兆欧表时，需要先进行开路测试，确认设备没有问题后再进行测量。

测量时需要旋转调零装置，使指针指向零点，然后进行读数并记录。

测量完毕后需要将设备断电并拆除接线。

对于海格兆欧表的使用方法，一般包括以下步骤：1. 将兆欧表置于“OFF”位置，关闭开关。

2. 将需要测量的设备与兆欧表的L和E接线端子相连。

3. 将接地线的G端子接到被测设备的接地处，以确保测量结果的准确性。

4. 旋转兆欧表上的开关，置于所需电压等级（500或800伏）。

此时需要注意确保开关的位置准确无误。

5. 摇动兆欧表手柄，逐渐增加转速并观察指针读数。

当指针开始晃动时，说明测试已经开始。

当指针稳定在一定位置时，可以读取并记录读数。

6. 完成测量后，将设备断电并拆除接线。

同时确保将兆欧表安全地放置，以避免意外损伤或触电事故。

总之，使用海格兆欧表需要注意安全操作规程和正确使用方法，以确保测量结果的准确性和安全性。

同时还需要注意维护保养，定期检查设备的工作状态和性能，确保其处于良好的工作状态。

以上是对兆欧表海格的简要介绍和使用注意事项，希望对您有所帮助。

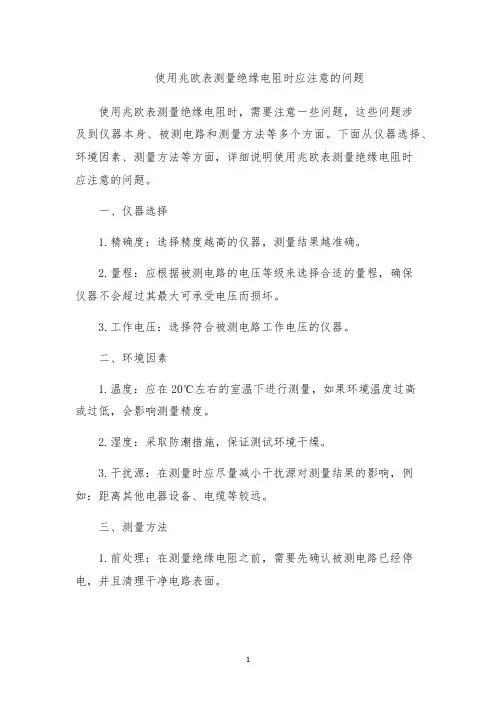

使用兆欧表测量绝缘电阻时应注意的问题
使用兆欧表测量绝缘电阻时，需要注意一些问题，这些问题涉
及到仪器本身、被测电路和测量方法等多个方面。

下面从仪器选择、环境因素、测量方法等方面，详细说明使用兆欧表测量绝缘电阻时
应注意的问题。

一、仪器选择
1.精确度：选择精度越高的仪器，测量结果越准确。

2.量程：应根据被测电路的电压等级来选择合适的量程，确保
仪器不会超过其最大可承受电压而损坏。

3.工作电压：选择符合被测电路工作电压的仪器。

二、环境因素
1.温度：应在20℃左右的室温下进行测量，如果环境温度过高
或过低，会影响测量精度。

2.湿度：采取防潮措施，保证测试环境干燥。

3.干扰源：在测量时应尽量减小干扰源对测量结果的影响，例如：距离其他电器设备、电缆等较远。

三、测量方法
1.前处理：在测量绝缘电阻之前，需要先确认被测电路已经停电，并且清理干净电路表面。

2.电极接触：电极应紧密接触被测电路绝缘体表面，并确保接触面积充足。

3.时间：由于绝缘电阻是随时间变化的，因此需要测量一定的时间后，取平均值来减小误差。

通常的测量时间为1分钟。

4.极性：应如实记录在测试报告中。

5.测量范围：选择合适的测量范围进行测量。

总结
绝缘电阻检测是保障电气设备安全的一项必要措施，准确的检测结果能够帮助我们及时找出电气设备中存在的问题，从而及时采取维修或更换措施。

正确使用兆欧表，严格按照规定的测试流程操作，能够保证测量结果的准确性，从而进一步确保电气设备的正常运行和使用。

兆欧表的使用方法和注意事项一、兆欧表的定义兆欧表（megger）是一种用于测试电气绝缘质量的测量仪器。

它是一种特殊的欧姆表，通常用于测量电气设备的电气绝缘质量。

兆欧表能够测量高电阻值，一般用于测试绝缘物质的绝缘阻抗、电场强度等。

二、兆欧表的使用方法1、准备工作：将被测试的电气设备关机、拔插头，以确保设备处于断电的状态。

另外，应将测量电极与被测试电气设备的电极之间的接头保持洁净。

2、连接测量仪器：将兆欧表的两根测量线末端分别连接被测试设备的电极(默认红线为高电位，黑线为低电位)。

测试时必须慎重，不可徒手夹线头。

3、切换仪器档位：通过仪器上的旋钮，选择适当的测量范围。

在测试绝缘电阻时，需要选择最大的检定范围以获得最好的精度。

4、提供激励电压：启动兆欧表，通过自带电池或外接电源提供恰当的激励电压，并适当等待，确保仪器稳定了下来。

5、记录测量值：在仪器上读取测试结果，注意写下日志，稍后进行数据处理和解释。

三、兆欧表的注意事项1、测试绝缘电阻时需要选取最大的档位以获得最好的精度，一般来说需要选择高压档。

2、在测量绝缘电阻时，不同的测试条件会对测试结果产生影响。

所以测试时要注意被测试物体的温度、湿度等参数，以此来保证测试的准确性。

3、在测试时，应注意观察测试线夹头的压力，以保证测试的准确性。

4、在测试绝缘电阻时，需注意测试范围。

如果测试范围过小，将不能得到准确的测试结果。

如果测试范围过大，将会对测试精度产生影响，对仪器也会造成不必要的磨损。

5、在测试结束后，应将测试线夹头反转，以防止存储的剩余电荷造成的损坏和损害。

6、在存放兆欧表时，应避免震动和机械损坏。

7、在使用电源时，务必使用正确的电源电压和电频，以防止仪器损坏。

四、兆欧表的维护与保养1、仪器应经常被校准，以确保其准确性。

2、仪器应存放在干燥，避免阳光直射的地方，以保证仪器的质量。

3、仪器应保持干燥，避免受潮或沾水，去掉测量线的灰尘和污垢。

4、保持仪器清洁，使用防静电等清洁剂，在正确的铜线和金属接头上加润滑剂。

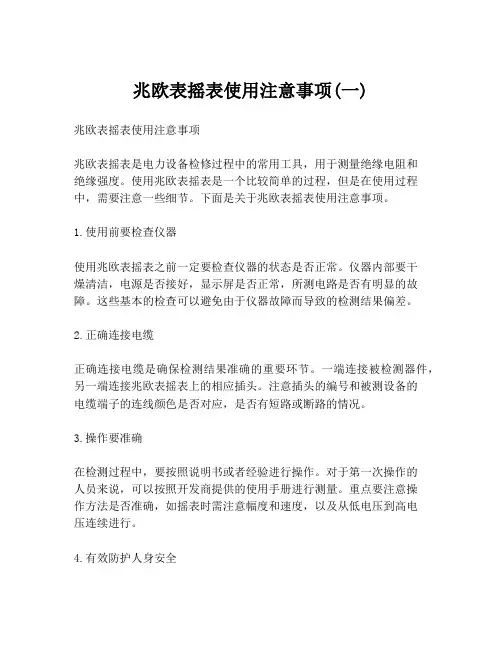

兆欧表摇表使用注意事项(一)兆欧表摇表使用注意事项兆欧表摇表是电力设备检修过程中的常用工具，用于测量绝缘电阻和绝缘强度。

使用兆欧表摇表是一个比较简单的过程，但是在使用过程中，需要注意一些细节。

下面是关于兆欧表摇表使用注意事项。

1.使用前要检查仪器使用兆欧表摇表之前一定要检查仪器的状态是否正常。

仪器内部要干燥清洁，电源是否接好，显示屏是否正常，所测电路是否有明显的故障。

这些基本的检查可以避免由于仪器故障而导致的检测结果偏差。

2.正确连接电缆正确连接电缆是确保检测结果准确的重要环节。

一端连接被检测器件，另一端连接兆欧表摇表上的相应插头。

注意插头的编号和被测设备的电缆端子的连线颜色是否对应，是否有短路或断路的情况。

3.操作要准确在检测过程中，要按照说明书或者经验进行操作。

对于第一次操作的人员来说，可以按照开发商提供的使用手册进行测量。

重点要注意操作方法是否准确，如摇表时需注意幅度和速度，以及从低电压到高电压连续进行。

4.有效防护人身安全在使用兆欧表摇表的过程中，保护自己的人身安全是必须要注意的。

不要在高压线路上拈弄、跨越和搭手等活动，严格按照操作规程进行操作。

检测时也要注意不要吸毒或者在操作过程中进行其他违禁行为，避免出现意外。

5.存放和维护使用完兆欧表摇表后，必须及时进行维护和保养，同时也需要合理存放。

要将不必要的灰尘和尘螨清除，并将所有零件进行维修和更换。

并确保仪器内置电源等被维护好。

综上所述，兆欧表摇表使用时，不仅要保证仪器的状态正常和电缆的正确连接，有效的防护人身安全，而且还需要注意操作的准确和存放和维护的合理性，以确保其优秀的测量精度。

对使用人员来说，定期参加培训并严格遵守使用规程，开展规范化操作具有十分重要的意义。

只有这样，才能确保生产经济安全。

绝缘电阻测试方法及注意事项有哪些绝缘电阻常见问题解决方法绝缘电阻测试方法有哪些？通常绝缘电阻值测量方法有低电压下测量和高电压下测量两种方法。

而绝缘电阻由于一般数值较高（兆欧级）。

在低电压下的测量值不克不及反映在高电压前提下任务的真正绝缘电阻值。

兆欧表也叫绝缘电阻表。

它是测量绝缘电阻常用的仪表。

它在测量绝缘电阻时自身就有高电压电源，这就是它与测电阻仪表的分歧之处。

兆欧表用于测量绝缘电阻即便利又牢靠。

然则假如运用欠妥，它将给测量带来不用要的误差，我们必需精准运用兆欧表进行绝缘电阻测量。

兆欧表在任务时，本身发生高电压，而测量对象又是电气设备，所以必需精准运用，不然就会形成人身或设备变乱。

运用前，起首要做好以下各类准备：1.测量前必需将被测设备电源割断，并对地短路放电，决不答应设备带电进行测量，以包管人身和设备的平安。

2.对能够感应出高压电的设备，必需消弭这种能够性后，才能进行测量。

3.被测物外表要干净，削减接触电阻，确保测量后果的精准性。

4.测量前要反省兆欧表能否处于正常任务形态，首要反省其“0”和“”两点。

即摇入手柄，使电机到达额外转速，兆欧表在短路时应指在“0”地位，开路时应指在“”地位。

5.兆欧表运用时应放在平稳、坚固结实的当地，且阔别大的外电流导体和外磁场。

测试绝缘电阻时应注意以下事项：（1）试验前首先应将被试物的一切电源连线断开，并将被试设备短路接地，充分放电，然后拆除一切外部连线，方可进行试验。

（2）将被试物绝缘表面擦拭干净；如被试物内有可燃性气体应放尽，以免引起爆炸。

（3）依据被试物的电压等级选择适用的绝缘电阻表。

（4）试验用的引线绝缘不良会严重影响测试结果，必需引起注意。

（5）将绝缘电阻表安置在适当位置，有水平仪的兆欧表应调好水平。

（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地网相连。

（7）用恒定速度摇动绝缘电阻表把手，尽量保持120r/min（8）绝缘电阻表针初始时指示较低，以后渐渐上升，待指示稳定后（如表针长时间不稳定可取1min），读取数值。

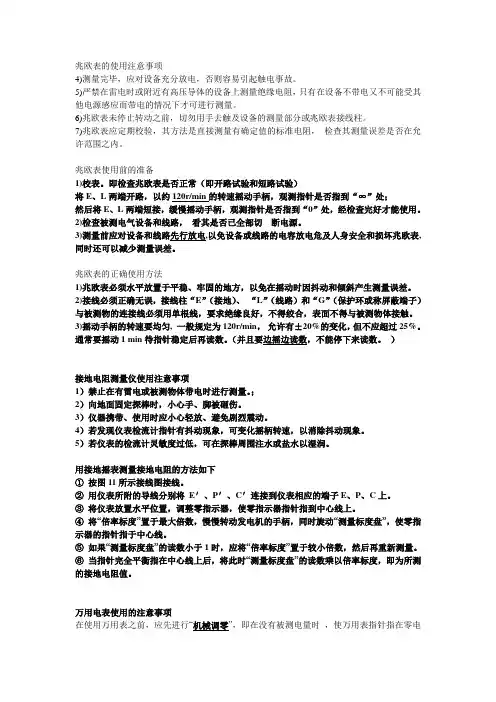

兆欧表的使用注意事项4)测量完毕，应对设备充分放电，否则容易引起触电事故。

5)严禁在雷电时或附近有高压导体的设备上测量绝缘电阻，只有在设备不带电又不可能受其他电源感应而带电的情况下才可进行测量。

6)兆欧表未停止转动之前，切勿用手去触及设备的测量部分或兆欧表接线柱。

7)兆欧表应定期校验，其方法是直接测量有确定值的标准电阻，检查其测量误差是否在允许范围之内。

兆欧表使用前的准备1)校表。

即检查兆欧表是否正常（即开路试验和短路试验）将E、L两端开路，以约120r/min的转速摇动手柄，观测指针是否指到“∞”处；然后将E、L两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。

2)检查被测电气设备和线路，看其是否已全部切断电源。

3)测量前应对设备和线路先行放电,以免设备或线路的电容放电危及人身安全和损坏兆欧表,同时还可以减少测量误差。

兆欧表的正确使用方法1)兆欧表必须水平放置于平稳、牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2)接线必须正确无误，接线柱“E”（接地）、“L”（线路）和“G”（保护环或称屏蔽端子）与被测物的连接线必须用单根线，要求绝缘良好，不得绞合，表面不得与被测物体接触。

3)摇动手柄的转速要均匀, 一般规定为120r/min，允许有±20%的变化，但不应超过25%。

通常要摇动1 min待指针稳定后再读数。

（并且要边摇边读数，不能停下来读数。

）接地电阻测量仪使用注意事项1）禁止在有雷电或被测物体带电时进行测量。

；2）向地面固定探棒时，小心手、脚被砸伤。

3）仪器携带、使用时应小心轻放、避免剧烈震动。

4）若发现仪表检流计指针有抖动现象，可变化摇柄转速，以消除抖动现象。

5）若仪表的检流计灵敏度过低，可在探棒周围注水或盐水以湿润。

用接地摇表测量接地电阻的方法如下①按图11所示接线图接线。

②用仪表所附的导线分别将E′、P′、C′连接到仪表相应的端子E、P、C上。

③将仪表放置水平位置，调整零指示器，使零指示器指针指到中心线上。

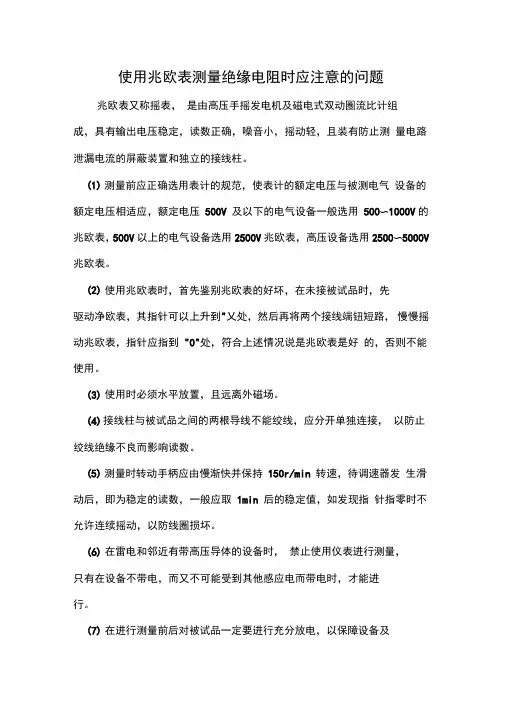

使用兆欧表测量绝缘电阻时应注意的问题兆欧表又称摇表，是由高压手摇发电机及磁电式双动圈流比计组成，具有输出电压稳定，读数正确，噪音小，摇动轻，且装有防止测量电路泄漏电流的屏蔽装置和独立的接线柱。

(1)测量前应正确选用表计的规范，使表计的额定电压与被测电气设备的额定电压相适应，额定电压500V 及以下的电气设备一般选用500〜1000V的兆欧表，500V以上的电气设备选用2500V兆欧表，高压设备选用2500〜5000V 兆欧表。

(2)使用兆欧表时，首先鉴别兆欧表的好坏，在未接被试品时，先驱动净欧表，其指针可以上升到"乂处，然后再将两个接线端钮短路，慢慢摇动兆欧表，指针应指到"0"处，符合上述情况说是兆欧表是好的，否则不能使用。

(3)使用时必须水平放置，且远离外磁场。

(4)接线柱与被试品之间的两根导线不能绞线，应分开单独连接，以防止绞线绝缘不良而影响读数。

(5)测量时转动手柄应由慢渐快并保持150r/min 转速，待调速器发生滑动后，即为稳定的读数，一般应取1min 后的稳定值，如发现指针指零时不允许连续摇动，以防线圈损坏。

(6)在雷电和邻近有带高压导体的设备时，禁止使用仪表进行测量，只有在设备不带电，而又不可能受到其他感应电而带电时，才能进行。

(7)在进行测量前后对被试品一定要进行充分放电，以保障设备及人身安全。

(8)测量电容性电气设备的绝缘电阻时，应在取得稳定值读数后，先取下测量线，再停止转动手柄。

测完后立即对被测设备接地放电。

(9)避免剧烈长期震动，使表头轴尖、宝石受损而影响刻度指示。

(10)仪表在不使用时应放在固定的地方，环境温度不宜太热和太冷，切勿放在潮湿、污秽的地面上。

并避免置于含腐蚀作用的空气附近。

数字兆欧表的维护及选择如果用万用表来测量设备的绝缘电阻，那么测得的只是在低压下的绝缘电阻值，不能真正反映在高压条件下工作时的绝缘性能。

兆欧表'＞数字兆欧表与万用表不同之处是本身带有电压较高的电源，电压为500 — 5000 V。

使用兆欧表测量绝缘电阻时应注意的问题在电气行业，绝缘电阻测试是一项非常重要的工作。

而兆欧表是绝缘电阻测试中常用的一种仪器。

在使用兆欧表进行绝缘电阻测试时，需要注意以下几个问题。

选择测试电压与电阻量程在使用兆欧表进行绝缘电阻测试时，我们需要先选择合适的测试电压和电阻量程。

在选择测试电压时，需要根据待测物体的工作电压确定。

一般来说，测试电压的指导建议是待测物体工作电压的两倍加上1000V。

比如，如果待测物体的工作电压为1000V，那么测试电压则应选择为3000V。

在选择电阻量程时，要根据待测电阻的预估值选择。

一般来说，电阻量程应该选择待测电阻的10倍左右。

比如，如果待测电阻的预估值为100MΩ，那么电阻量程应该选择为1GΩ。

准备好接线在进行绝缘电阻测试时，接线也是一个非常重要的环节。

接线不当很容易导致测试结果不准确。

因此，在进行接线前，需要先仔细阅读仪器的使用说明，并按照使用说明进行正确的接线。

另外，需要注意的是在进行接线时，要保证待测物体与测试仪的接触良好。

如果出现接触不良，测试结果也会不准确。

避免过电压在进行绝缘电阻测试时，需要注意避免过电压。

因为过电压会对绝缘材料造成损伤，甚至会导致击穿或崩溃。

因此，在进行测试时，需要注意选择适当的测试电压，并根据实际情况及时停止测试。

对测试结果进行分析在进行绝缘电阻测试后，除了得到测试结果外，还需要对测试结果进行分析，以判断待测物体绝缘状况是否正常。

一般来说，测试结果应比待测电阻预估值大得多，否则可能存在绝缘材料损伤或者存在渗漏电流等问题。

另外，还需要注意的是，在进行多次测试时，测试结果应该相互接近。

如果测试结果相差很大，可能存在不确定因素，需要重新进行测试。

总结使用兆欧表进行绝缘电阻测试是电气行业中非常重要的一项工作。

在进行测试时，需要注意选择适当的测试电压和电阻量程，保证接线正确，避免过电压，并对测试结果进行分析，以保证测试结果的准确性。

使用兆欧表测量时应注意的几个问题一、背景众所周知，兆欧表是一种专门用于测量电阻值的仪器，通常用于检测绝缘电阻和漏电流。

在工业、电力、电信等领域都有广泛的应用。

但是在实际使用过程中，如果没有正确的操作方法和注意事项，就很容易出现误差，甚至对人员和设备造成危害。

正确使用兆欧表是非常重要的。

二、准确性1.选择合适的量程在使用兆欧表测量电阻时，要根据待测电阻值的大小选择合适的量程，一般应保持在量程表的一半左右，这样可以确保测量的准确性。

如果电阻太小时，选择较大的量程，将测量时会导致读数精度不足；如果电阻太大，选择较小的量程，将导致表盘过载，可能损坏仪器。

2.环境条件在测量过程中，要保持测量环境的稳定，避免空气湿度太大或者温度波动过大。

因为环境条件的改变会对测量结果产生影响，甚至影响仪器的寿命。

三、安全性1.避免触电在测量绝缘电阻时，要确保被测设备或线路已经断电，然后将兆欧表的触发极连接到被测点上，避免发生触电事故。

操作人员要保持手部和仪器的干燥，避免出现触电危险。

2.防止漏电流在测量漏电流时，要确保兆欧表的阻抗远大于被测设备的绝缘电阻，否则会导致测量误差。

另外，要注意防止漏电流对人员和设备造成危害，避免因漏电导致电击或火灾。

三、操作规范1.保持仪器清洁在使用兆欧表之前，要确保仪器的外观干净，没有灰尘等杂物存在，保证仪器的正常使用。

另外，要注意保护仪器的显示屏和按钮，避免受到撞击或者水液侵入。

2.避免冲击使用兆欧表时要轻拿轻放，避免发生碰撞或摔落，以免损坏仪器。

另外，在测量过程中要避免使用力过大，避免造成不必要的损坏。

四、维护保养1.定期校准兆欧表作为精密仪器，需要定期进行校准，以确保测量结果的准确性。

通常可以通过向专业机构或仪器厂家进行校准来进行维护。

2.存放环境存放兆欧表时，要避免存放在潮湿、腐蚀性大，或者温度波动大的环境中，以免影响仪器寿命和测量精度。

使用兆欧表进行测量时应注意上述几个问题，登记及时、仔细操作并维护保养，可保证测量结果的准确性，避免不必要的事故发生。

标准化电力工程施工工艺电气专业兆欧表的使用和注意事项1)对于额定电压在500伏以下的电气设备，应选用电压等级为500伏或1000伏的兆欧表；额定电压500伏以上的电气设备，应选用1000～2500伏的兆欧表。

2)选择测量范围时，应注意不要使兆欧表的测量范围过多地越出所需测量的绝缘电阻，以减少测量误差。

3)测量前应将被测设备电源断开，并进行短路放电，以确保安全，被测对象的表面应清洁干燥。

4)兆欧表与被测设备间的连接线应用单根绝缘线分开连接。

两根连接线不可缠绞在一起，也不可与被测设备或地面接触，以免导线绝缘不良而产生测量误差。

5)测量前先将兆欧表进行一次开路和短路试验。

摇动手柄达到稳定转速，将“线”和”“地“端钮上的连线开路，指针应在“∞”处；两线接线短路时，指针应指在“0”处，以检验兆欧表是否良好。

6)电力线路或照明线路测量绝缘电阻时，“E”端接大地，“L”端接电线，所测的是电线与大地见得绝缘电阻。

电动机的绝缘电阻测量时，E端接电机的外壳，L端接电机的绕组。

对于电缆线路，除了E端接缆壳，L端接缆芯外，还需将电缆壳芯之间的内层绝缘接于保护环端钮G上，以消除因表面漏电而引起的误差。

7)测量时，摇动手柄的速度由慢逐渐加快，并保持在每分钟120转左右的转速一分钟左右，这时的读数才是准确的结果。

如果被测设备短路，指针指零；应立即停止摇动手柄，以反表内线圈发热损坏。

8)测量电容器，较长的电缆等设备绝缘后，应将“线路”L的连接线断开。

以免被测设备向兆欧表倒充电而损坏仪表。

9)测量完成后。

在手柄末完全停止转动和被测对象没有放电之前，切不可用手触及被测对象的测量部分和进行拆线。

以免触电。

兆欧表使用时的注意事项一、兆欧表简介兆欧表（Megohmmeter）是用于测量电气绝缘电阻的一种仪器，也被称为绝缘电阻测试仪。

它广泛用于电力、电气、通信和电子领域，用于检测设备和电路的绝缘能力。

兆欧表的测量原理是通过施加一个高电压值，通过测量电流来计算电阻值。

二、使用兆欧表的注意事项在使用兆欧表进行测量时，需要注意以下几个方面：1. 安全使用在进行绝缘电阻测试之前，务必确保自己的安全。

对于高电压的测试，必须使用绝缘手套、工具和安全防护设备，以防止触电事故的发生。

同时，应正确连接线路，避免短路和接触不良。

2. 选择适当的量程和电压在选择兆欧表的量程和测试电压时，应根据被测电路或设备的特点进行选取。

通常情况下，应选择一个能够覆盖被测电阻值的量程，以获得更准确的测量结果。

同时，测试电压也要符合被测设备或电路的额定电压范围。

3. 保持测试环境干燥绝缘电阻的测量结果会受到湿度的影响，因此在进行测试时，应尽量保持测试环境干燥。

如果测试环境湿度较高，可以使用除湿机或其他干燥设备进行处理，以提高测量的准确性。

4. 避免干扰源在进行测量时，应尽量避免与其他电源或干扰源接触，以免影响测量结果。

在实际测量中，可以采取屏蔽措施或选择合适的测试时间，以减少干扰的影响。

5. 多次测量取平均值为了提高测量结果的准确性，可以进行多次测量并取平均值。

在进行多次测量时，应注意将兆欧表放置在稳定的位置，保证测试条件的一致性。

三、兆欧表的维护和保养为了确保兆欧表的长期正常工作，需要对其进行维护和保养。

1. 定期校准和检验兆欧表作为一种精密仪器，需要定期进行校准和检验，以保证其测量结果的准确性。

可以选择与相关机构或实验室合作进行校准和检验工作。

2. 清洁和防尘兆欧表在使用过程中会积累灰尘和污垢，因此需要定期清洁。

在清洁之前，应先断开电源，并使用柔软的布或刷子轻轻擦拭仪器表面，切勿使用溶剂或腐蚀性物质。

3. 避免过高温度和湿度兆欧表应存放在阴凉、干燥的地方，避免过高的温度和湿度对仪器造成损坏。

兆欧表安全操作规程兆欧表是一种用于测量电气设备绝缘电阻的仪器，其使用需要遵循一定的安全操作规程。

下面是兆欧表的安全操作规程，总结了使用兆欧表时需要注意的事项和具体步骤。

希望能对您有所帮助。

一、兆欧表的基本知识兆欧表是一种高电压测量仪器，主要用于测量绝缘电阻和绝缘电阻的测试电压通常为500-1000V。

兆欧表的使用需要特别小心以防电击。

在操作兆欧表之前，必须了解其基本知识，如仪器的功能、使用方法、测量范围、测试电压和相应的安全措施等。

二、操作前的准备工作在进行绝缘电阻测试之前，必须完成以下准备工作：1. 使用仪器之前，应检查兆欧表是否完好无损，无严重异响和损坏部件。

2. 检查仪器的电源供应，确保电压稳定和接地良好。

3. 根据待测电气设备的要求，选择合适的测量范围和测试电压。

4. 对待测设备进行拆除线路、断开电源，并确保设备部分与其他电源隔离。

三、使用兆欧表的安全措施在使用兆欧表进行测量时，应遵循以下安全措施：1. 佩戴个人防护设备，包括绝缘手套、绝缘靴、防静电衣物等。

2. 在工作现场设置明显的警示标志，以提醒他人注意高电压和兆欧表操作，防止误碰触。

3. 在测量前，应将待测设备的细微损坏、变形、污染等情况进行清理和修复。

4. 在测量前确保工作区域干燥，以防止潮湿环境导致的电流泄露和安全事故。

5. 在测量过程中，避免接触裸露的导线、电缆或其他电气设备部件，以免发生电击事故。

6. 当兆欧表暴露在带电元件或导体上时，不要将手放在表上或触碰导线，以防止电击事故发生。

7. 在测量过程中要仔细观察仪表的测量值和指针的波动情况，及时发现并解决异常情况。

8. 测量完毕后，应先关闭测试电压，然后再断开测量回路，避免产生残余电压和危险。

9. 在测量结束后，将兆欧表置于干燥通风的地方，并进行定期的校准和维护，以确保仪器的准确性和可靠性。

四、兆欧表的具体操作步骤1. 将兆欧表的测试端子连接到待测电气设备的绝缘电阻测试点上。

电气专业答辩题(附答案)答辩题：1、使用兆欧表（摇表）测量绝缘电阻时，应注意哪些事项？答：应注意事项有：（1）测量设备的绝缘电阻时，必须切断设备电源，对具有电容性质的设备（如电缆）必须进行放电。

（2）检查摇表是否好用，摇表放平时，指针应指在“∞”处，慢速转动摇表，瞬时短接L、E接线柱，指针应指在“”处。

（3）摇表引线应用多股软线且绝缘良好。

（4）测绝缘时应保持转速为120r/min，以转动1min后读数为准。

（5）测量电容量大的设备，充电时间较长，结束时应先断开兆欧表线，然后停止摇动。

（6）被测设备表面应清洁，以免漏电，影响准确度。

（7）摇表引线与带电体间应注意安全距离，防止触电。

2、引起隔离开关接触部分发热的原因有哪些？如何处理？答：引起隔离开关接触部分发热的原因有：（1）压紧弹簧或螺丝松动；（2）接触面氧化，使接触面积增大；（3）刀片与静触头接触面积太小，或过负荷运行；（4）在拉合过程中，电弧烧伤触头或用力不当，使接触位置不正，引起压力降低。

处理方法有：（1）检查、调整弹簧压力或更换弹簧。

（2）用“0-0”号砂纸清除触头表面氧化层，打磨接触面，并涂上中性凡士林。

（3）降负荷使用，或更换容量较大的隔分开关。

（4）操作时，用力适当，操作后应仔细检查触头接触情况。

3、设备检修验收时，工作负责人应向验收人报告哪些内容？答：具体内容包括：（1）检修工作计划的执行情况。

1（2）组织措施、安全措施、技术措施的执行情况。

（3）设备原有缺陷消弭情况以及检验中发现的新缺陷的消弭情况。

（4）反事故措施、技术改进措施的完成情况。

（5）各分段验收情况。

（6）检修现场的整洁情况。

（7）尚从在的题目及投入运转操作的注意事项。

（8）有关技术资料的整理和填写的记录情况。

4、为什么母线的对接螺栓不能拧得过紧？答：螺栓拧得过紧，则垫圈下母线部分被压缩，母线的截面被减小，在运转中，母线通过电流而发热。

由于铝和铜的膨胀系数比钢大，垫圈下母线被压缩，母线不能自在膨胀，此时如果母线电流减小，温度下降，因母线的缩短率比螺栓大，于是构成一个间隙。

使用兆欧表测量绝缘的操作规程
1. 使用兆欧表测量高压设备绝缘，应由两人进行。

2. 测量用的导线，应使用相应的绝缘导线，其端部位有绝缘套。

3. 测量绝缘时，应将被测设备从各方面断开，验时无电压，确实证明设备无人工作后，方可进行。

在测量中禁止他人接近被测设备。

在测量绝缘前后，应将被测设备对地放电。

测量线路绝缘时，应取得许可并通知对侧后方可进行。

4. 在有感应电压的线路上测量绝缘时，应将相关线路同时停电，方可进行。

雷电时，严禁测量线路绝缘。

5.在带电设备附近测量绝缘电阻时，测量人员和兆欧表安放位置，应选择适当，保持安全距离，以免兆欧表引线或引线支持物触碰带电部分。

移动引线时，应注意监护，防止工作人员触电。

6.5千伏的兆欧表，适用于测量10千伏及以上的设备绝缘。

2.5千伏的兆欧表，适用于测量2千伏及以上的设备绝缘。

1000伏的兆欧表，适用于测量1000伏及以上的设备绝缘。

500伏的兆欧表，适用于测量1000伏及以下的设备绝缘。

7. 兆欧表在测量时，将指针先调在零位再使用。

摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。

它是由交流发电机倍压整流电路、表头等部件组成。

兆欧表摇动时，产生直流电压。

当绝缘材料加上一定电压后，绝缘材料中就会流过极其微弱的电流，这个电流由三部分组成，即电容电流、吸收电流和泄漏电流。

兆欧表产生的直流电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料是否合格的试验叫绝缘电阻试验，它能发现绝缘材料是否受潮、损伤、老化，从而发现设备缺陷。

常用的数字兆欧表有DMG2671D、DMG2671E、DMG2671F、DMG2671G等型号，兆欧表的额定电压有250、500、1000、2500、5000V等几种，测量范围有2000MΩ、20GΩ、200GΩ等几种。

新安装或检修后及停运半个月以上的变压器，投入运行前，均应测定线圈的绝缘电阻。

测量变压器绝缘电阻时，对线圈运行电压在500V以上者应使用1000-- 2500V兆欧表，500V以下者应使用500V兆欧表。

一、变压器绝缘状况的好坏按以下要求判定1. 在变压器使用时所测得绝缘电阻值与变压器在安装或大修干燥后投入运行前测得的数值之比，不得低于50%。

2. 吸收比R60"/R15"不得小于1.3 倍。

符合上述条件,则认为变压器绝缘合格。

测量变压器绝缘时应注意以下问题：1. 必须在变压器停电时进行，各线圈出线都有明显断开点。

2. 变压器周围清洁，无接地物，无作业人员。

3. 测量前应对地放电，测量后也应对地放电。

4. 测量使用的摇表应符合电压等级要求。

5. 中性点接地的变压器，测量前应将中性点刀闸拉开，测量后应恢复原位。

二、配电变压器绝缘电阻的测量配电变压器在安装或检修后投入运行前以及长期停用后，都要用电压为1000~2500V的兆欧表测量绕组绝缘电阻，测得的数值和测量时的油温应记入变压器档案内。

将测得的数值与配电变压器在使用期间测得的绝缘电阻值相比较，以判断变压器的绝缘状况。

如果配电变压器的绝缘电阻猛然降至初始值的50%，或更低时，应予更换大修。
