传统交流接触器改为永磁接触器

交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。

具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式、永磁式和真空式。

三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。

主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

永磁接触器的工作原理
前言
永磁接触器是一种常用于工业生产中的电气开关，广泛应用于控制电动机、照明、加热、通讯等领域。

本文旨在介绍永磁接触器的工作原理，帮助读者理解其基本构造及工作原理。

永磁接触器的基本构造
永磁接触器由电磁铁、固定铁芯、动铁芯、连接杆、接触头、弹簧、固定座、底座等组成，其中电磁铁是关键部分，它可以产生磁场，推动动铁芯运动，从而实现开闭电路的功能。

永磁接触器的工作原理
永磁接触器的工作原理基于磁铁之间的吸引作用和弹簧的力学性质，可分为吸合和断开两个过程。

吸合过程
当永磁接触器加电时，电磁铁会产生磁场，从而使得固定铁芯和动铁芯之间产生吸引力，动铁芯会向电磁铁方向运动。

在接触头接触的一端，接触头通过连接杆推动连接杆上的铁片，使得铁片受到弹簧拉力的影响保持一定弯曲程度。

当动铁芯运动到足够靠近接触头的位置时，接触头和铁片之间的吸引力突然减小，因此铁片弹回且迅速断开接触头。

这些过程依赖于弹簧和铁片的弹性性质，以及电磁铁和动铁芯的相互作用。

断开过程
当永磁接触器断电时，恢复簧会使动铁芯迅速回到原位，连接杆、铁片和接触头随之一起运动，接触头和铁片之间产生吸引力，接触头跟铁片重新接触。

这个过程同样依赖于弹簧和铁片的弹性性质，以及电磁铁和动铁芯的相互作用。

总结
永磁接触器作为一种常用的电气开关，其工作原理基于磁铁之间的吸引作用和弹簧的力学性质，通过这些机理实现电动机、照明、加热、通讯等领域的控制和调节。

了解永磁接触器的构造和工作原理是理解电气控制系统的基础，同时也为设计和应用永磁接触器提供了重要的参考和依据。

交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。

不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准。

2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

永磁交流接触器应用的原理概述永磁交流接触器是一种使用永磁技术控制交流电流的装置。

它可以替代传统的电磁接触器，具有体积小、使用寿命长、可靠性高等优点。

本文将介绍永磁交流接触器的工作原理及其在实际应用中的一些场景。

工作原理永磁交流接触器的工作原理基于永磁体和电磁体之间的相互作用。

其主要组成部分包括永磁体、电磁体、触点以及控制电路。

1.永磁体：永磁体是永磁交流接触器的核心部件，它产生一个恒定的磁场。

通常使用稀土磁体材料，如钕铁硼磁铁或钴磁体。

2.电磁体：电磁体是控制磁场的关键部件，由线圈和电源组成。

当电流通过电磁线圈时，会产生一个可控的磁场。

3.触点：触点是永磁交流接触器用于控制电流的部分。

当电磁体激活时，触点被吸引，使其闭合；当电磁体断电时，触点分离，使其打开。

4.控制电路：控制电路用于控制电磁体的通电和断电。

通常采用逻辑控制电路或者微控制器控制。

应用场景永磁交流接触器广泛应用于需要控制交流电流的场景。

以下是一些常见的应用场景：•电动车辆：永磁交流接触器常用于电动车辆的控制系统中，用于控制电动机启停和电机转向。

•空调系统：空调系统中的压缩机通常需要通过接触器控制，永磁交流接触器可以提供更好的控制性能和耐久性。

•工业自动化：工业自动化系统中的各种设备和机器常常需要使用接触器进行电流控制，永磁交流接触器可以提供更快的响应速度和更长的使用寿命。

•电力系统：在电力系统中，永磁交流接触器可以用于控制变压器、开关设备等。

•家用电器：家用电器如洗衣机、烤箱、微波炉等也可以采用永磁交流接触器进行控制，提高系统的可靠性和性能。

优点和局限性永磁交流接触器相较于传统的电磁接触器具有以下优点：1.体积小：永磁交流接触器体积小巧，适用于空间受限的应用场景。

2.使用寿命长：由于采用永磁技术，永磁交流接触器的使用寿命相对较长。

3.可靠性高：采用永磁技术的永磁交流接触器具有更好的抗震动能力和抗振动能力，可靠性更高。

然而，永磁交流接触器也有一些局限性：1.成本较高：相较于传统的电磁接触器，永磁交流接触器的制造成本较高。

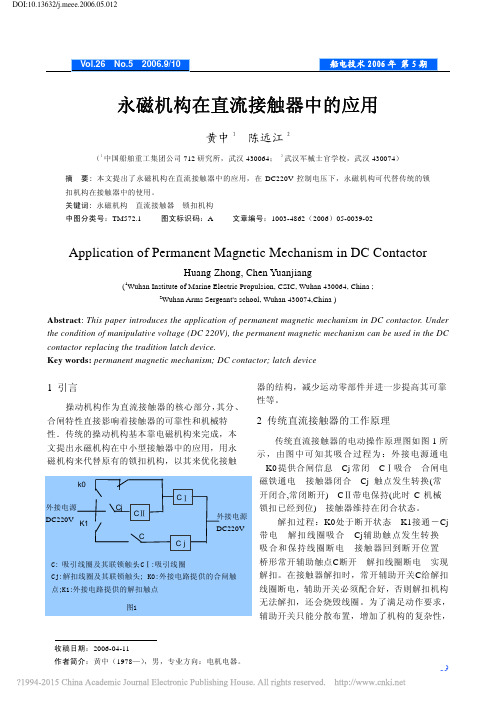

39永磁机构在直流接触器中的应用黄中1陈远江2（1中国船舶重工集团公司712研究所，武汉430064； 2武汉军械士官学校，武汉430074）摘 要: 本文提出了永磁机构在直流接触器中的应用，在DC220V 控制电压下，永磁机构可代替传统的锁扣机构在接触器中的使用。

关键词: 永磁机构 直流接触器 锁扣机构中图分类号：TM572.1 图文标识码：A 文章编号：1003-4862（2006）05-0039-02Application of Permanent Magnetic Mechanism in DC ContactorHuang Zhong, Chen Yuanjiang(1Wuhan Institute of Marine Electric Propulsion, CSIC, Wuhan 430064, China ;2Wuhan Arms Sergeant's school, Wuhan 430074,China )Abstract : This paper introduces the application of permanent magnetic mechanism in DC contactor. Under the condition of manipulative voltage (DC 220V), the permanent magnetic mechanism can be used in the DC contactor replacing the tradition latch device.Key words: permanent magnetic mechanism; DC contactor; latch device1 引言操动机构作为直流接触器的核心部分，其分、合闸特性直接影响着接触器的可靠性和机械特性．传统的操动机构基本靠电磁机构来完成，本文提出永磁机构在中小型接触器中的应用，用永磁机构来代替原有的锁扣机构，以其来优化接触器的结构，减少运动零部件并进一步提高其可靠性等。

电机行业求职平台永磁交流接触器有什么特点和普通的有什么区别永磁交流接触器的革新技术特点是用永磁式驱动机构取代了传统的电磁铁驱动机构,即利用永久磁铁与微电子模块组成的控制装置,置换了传统产品中的电磁装置,运行中无工作电流,仅由微弱信号电流(0.8-1.5mA)。

微电子模块中包含六个基本的部分：1.电源整流； 2.控制电源电压实时检测； 3.释放储能(有的也有吸合储能,但不是必须有)； 4.储能电容电压检测；5.抗干扰门槛电压检测；6.释放逻辑电路。

这6部分是永磁操作机构电子控制部分的必要组成,如果缺少任何一个部分,操作机构在特定的情况下就没法正常工作。

这6个部分,也就决定了操作机构可以具备抗晃电功能。

自从世界上第一台交流接触器问世以来，国内外各制造厂生产的数以亿计的传统型交流接触器，在使用过程中总是存在以下明显不足：u 几乎接触器的损坏都集中在触头和线圈烧坏这两点上；u 合闸线圈长期通电，消耗电能；u 噪音无法消除，甚至有时难以承受等。

河南松峰电气制造的永磁交流接触器与传统交流接触器相比，永磁交流接触器有以下无可比拟的优点：1．节能：传统接触器的合闸保持是靠合闸线圈通电产生电磁力来克服分闸弹簧来实现的，一旦电流变小使产生的电磁力不足以克服弹簧的反作用力，接触器就不能保持合闸状态，所以，传统交流接触器的合闸保持是必须靠线圈持续不断的通电来维持的，这个电流从数十到数千毫安。

而永磁交流接触器合闸保持依靠的是永磁力，而不需要线圈通过电流产生电磁力来进行合闸保持，只有电子模块的0.8mA—1.5mA的工作电流，因而，能最大限度地节约电能，节电率高达99.8%以上。

2、无噪音：传统交流接触器合闸保持是靠线圈通电使硅钢片产生电磁力，使动静硅钢片吸合，当电网电压不足或动静硅钢片表面不平整或有灰尘、异物等时，就会有噪音产生。

而永磁交流接触器合闸保持是依靠永磁力来保持的，因而不会有噪音产生。

3、无温升：传统接触器依靠线圈通电产生足够的电磁力来保持吸合，线圈是由电阻和电感组成的，长期通以电流必然会发热，另一方面，铁芯中的磁通穿过也会产生热量，这两种热量在接触器腔内共同作用，常使接触器线圈烧坏，同时，发热降低主触头容量。

永磁接触器的工作原理永磁接触器是一种基于永磁体和电磁线圈组合的电磁开关。

它的工作原理是利用永磁体和电磁线圈所产生的磁场相互作用，从而实现开关的切换，从而控制电路的通断。

永磁接触器通常用于工业控制系统和设备操作中，其优点是体积小、稳定性好、寿命长而被广泛应用。

永磁接触器的组成一个典型的永磁接触器通常由以下几个部分组成：1.永磁体2.电磁线圈3.可动接点组件4.固定接点组件5.动作机构永磁体是永磁接触器的核心部分，通常由稀土永磁材料制成，产生强大的磁场。

电磁线圈环绕在永磁体周围，通过通电产生电磁场与永磁体磁场相互作用。

当电磁线圈中通电时，电磁场会强化或削减永磁体磁场的影响力，从而产生一个可切换的磁场。

通过可动接点组件和固定接点组件的相互作用，达到控制电路通断的目的。

永磁接触器的工作原理当永磁接触器处于关闭状态时，永磁体的磁场紧贴固定接点组件，电磁线圈内没有电流流动，不产生磁场。

此时，可动接点组件的接点也紧贴固定接点组件的接点，电路通畅。

当需要打开电路时，通过外部的控制信号通电激励电磁线圈，电磁线圈中的电流使电磁场与永磁体的磁场相互作用，形成一个在某一方向的磁场。

此时，可动接点组件受到磁力的作用，远离固定接点组件，从而断开电路。

相反地，当再次需关闭电路时，电磁线圈的通电状态停止，通过反向电流或补偿磁强使永磁体磁力重新恢复，可动接点组件重新贴于固定接点组件，从而恢复电路通畅状态。

永磁接触器的优点1.小巧便携，适用于不占用过多空间的场合。

2.高精度、高稳定性，常规情况下使用寿命长达10万次以上。

3.无电极门限（无接触压降）和磁滞耗损。

4.无需额外激励电源，与主电源共同工作，电路更加可靠。

结论永磁接触器是一种应用广泛且优点众多的电磁开关，可广泛应用于工业控制和设备操作领域，在节省空间，提高精度，稳定性等方面具有很大优势，将在未来的应用中得到进一步改善和发展。
