永磁式交流接触器

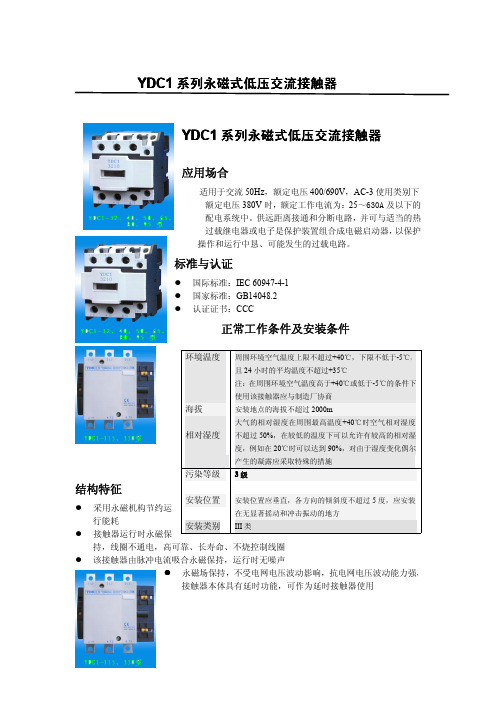

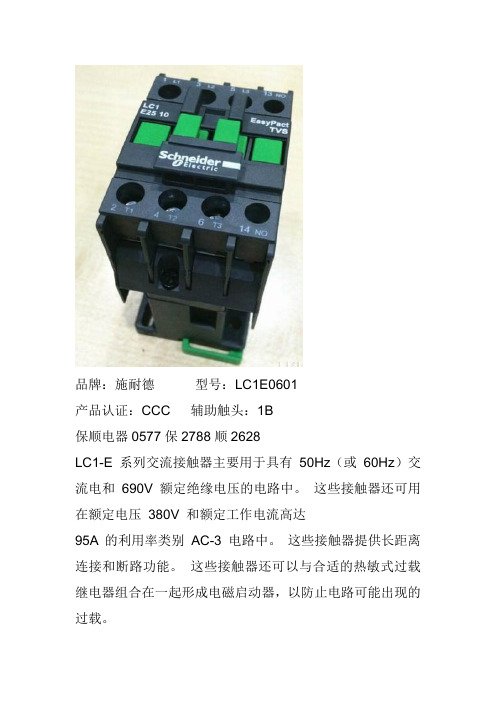

品牌：施耐德型号：LC1E0601产品认证：CCC 辅助触头：1B保顺电器0577保2788顺2628LC1-E 系列交流接触器主要用于具有50Hz（或60Hz）交流电和690V 额定绝缘电压的电路中。

这些接触器还可用在额定电压380V 和额定工作电流高达95A 的利用率类别AC-3 电路中。

这些接触器提供长距离连接和断路功能。

这些接触器还可以与合适的热敏式过载继电器组合在一起形成电磁启动器，以防止电路可能出现的过载。

接触器主要由三个系统组成：电磁系统、触点系统和遮断器系统，以及其他组件。

①电磁系统：电磁系统包括磁性线圈和铁芯，是接触器的重要组成部分，用于驱动触点的闭合和断开。

②触点系统：触点是接触器的操作部分，主要包括触点和辅助触点。

主触点的基本功能是连接和断开主回路和控制大电流。

辅助触点是控制回路的一部分，用于满足各种控制方法的要求。

③遮断器系统：遮断器设备用于保证触点断路时产生的电弧熄灭，从而减少电弧对触点造成的损坏。

为了快速熄灭断路导致的电弧，接触器通常装有遮断器设备。

通常，半密封粘土遮断器盖与磁性吹出回路结合使用。

④其他部件：绝缘外壳和弹簧、短路环和传动机构。

通用接触器可大致分以下两类：136保3420顺79671交流接触器。

主要由电磁机构、触头系统、灭弧装置等组成。

常用的是CJ10、CJ12、CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

但现在接触器的型号都重新划分了。

都是AC系列的了。

1;AC-1类接触器是用来控制无感或微感电路的.2;AC--2类接触器是用来控制绕线式异步电动机的启动和分断的.3;AC-3和AC--4接触器可用于频繁控制异步电动机的启动和分断接触器寿命和可靠性主要是由线圈和触头寿命决定的。

传统交流接触器由于它工作时线圈和铁芯会发热，特别是电压、电流、磁隙增大时容易导致发热而将线圈烧毁，而永磁交流触器不存在烧毁线圈的可能。

接触器的结构、主要技术参数、选用及主要问题1.接触器的结构接触器也称为电磁开关。

接触器主要分为交流接触器和直流接触器两种。

前者用于开闭交流电路，后者用于开闭直流电路。

接触器利用主触头来开闭电路，用辅助触头来执行控制指令。

接触器的主触头一般有3对常开主触头，采用双断点桥式触头结构，而辅助触头通常为一对或两对具有动合与动断的触头。

当励磁线圈两端加上额定电压时，动铁心与静铁心之间产生大于反作用弹簧力的电磁吸力，动、静铁心吸合，带动动铁心上的触头动作，即动断触头断开，动合触头闭合；当励磁线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

接触器主要用于远距离接通和分断电路，还用于电动机的频繁起动、停止、反转和反接制动以及其他电器的频繁操作。

小型的接触器也经常作为中间继电器配合主电路使用。

在变频控制系统中，主接触器安装在断路器的下方，通过控制接触器主触头的开闭接通或分断变频器的输入电源，在变频器发生故障的情况下，通过故障信号使其快速分断。

接触器主要由电磁线圈、固定铁心、活动铁心、触头、辅助触头、灭弧罩（指大容量）和接线端组成。

接触器的触头，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

接触器的动作动力来源于电磁铁，电磁铁由上下两个“山”字形硅钢片材料做成的铁心组成，其中一个铁心固定，在上面套上线圈，另一半是活动铁心，用以带动主触头和辅助触头的开闭。

为了使磁力稳定，铁心的吸合面上加上短路环，接触器在失电后依靠弹簧复位。

也有的接触器采用绕楞角转动的拍合式电磁铁结构。

接触器为了保护触头均具有灭弧系统，大容量的交流接触器（20A 以上）采用缝隙灭弧罩及灭弧栅片灭弧，利用断开电路时产生的电磁力，快速拉断电弧，以保护触头。

直流接触器的灭弧系统较为特殊，通常采用单断点指形主触头结构和串联磁吹，陶土灭弧罩组成的灭弧系统或带灭弧触头的永磁恒定磁场磁吹陶土灭弧罩的灭弧系统（采用永磁恒定磁场灭弧，主触头接线端子必须按“+”、“-”极性连接直流电源）。

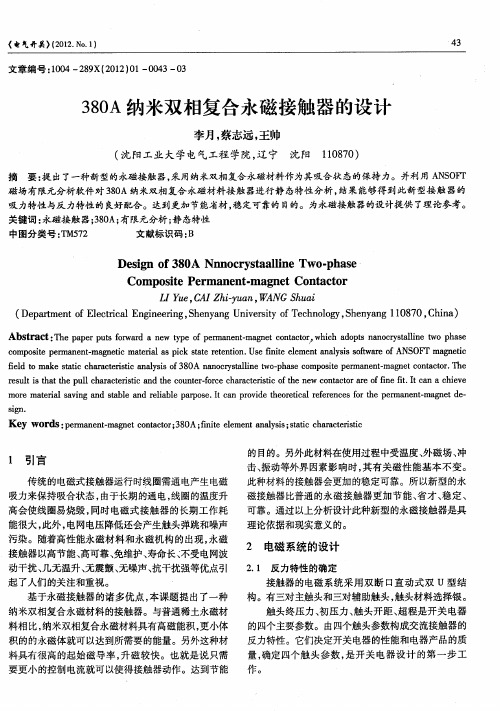

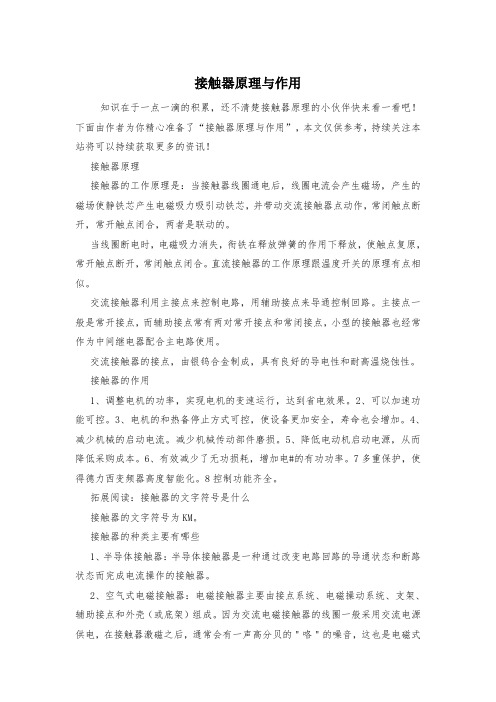

接触器原理与作用知识在于一点一滴的积累，还不清楚接触器原理的小伙伴快来看一看吧！下面由作者为你精心准备了“接触器原理与作用”，本文仅供参考，持续关注本站将可以持续获取更多的资讯！接触器原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

交流接触器利用主接点来控制电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

接触器的作用1、调整电机的功率，实现电机的变速运行，达到省电效果。

2、可以加速功能可控。

3、电机的和热备停止方式可控，使设备更加安全，寿命也会增加。

4、减少机械的启动电流。

减少机械传动部件磨损。

5、降低电动机启动电源，从而降低采购成本。

6、有效减少了无功损耗，增加电#的有功功率。

7多重保护，使得德力西变频器高度智能化。

8控制功能齐全。

拓展阅读：接触器的文字符号是什么接触器的文字符号为KM。

接触器的种类主要有哪些1、半导体接触器：半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。

2、空气式电磁接触器：电磁接触器主要由接点系统、电磁操动系统、支架、辅助接点和外壳（或底架）组成。

因为交流电磁接触器的线圈一般采用交流电源供电，在接触器激磁之后，通常会有一声高分贝的＂咯＂的噪音，这也是电磁式接触器的特色。

80年代后，各国研究交流接触器电磁铁的无声和节电，基本的可行方案之一是将交流电源用变压器降压后﹐再经内部整流器转变成直流电源后供电，但此复杂控制方式并不多见。

3、真空接触器：真空接触器是接点系统采用真空消磁室的接触器。

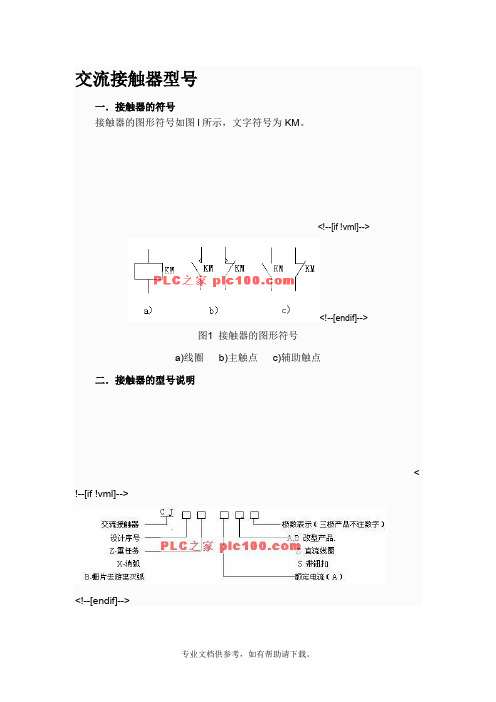

交流接触器型号一．接触器的符号接触器的图形符号如图l所示，文字符号为KM。

<!--[if !vml]--><!--[endif]-->图1 接触器的图形符号a)线圈b)主触点c)辅助触点二．接触器的型号说明< !--[if !vml]--><!--[endif]--><!--[if!vml]--><!--[endif]-->例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A 主触点为3极。

CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。

我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。

上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。

直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。

除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC 标准的交流接触器，下面作以简单介绍。

CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。

具有正常工作时吸引线圈不通电、无噪声等特点。

其锁扣机构位于电磁系统的下方。

锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。

由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。

由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。

它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。

3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。

额定电压为220～660V，额定电流为9～630A。

附加：交流接触器的型号字母分别代表什么意思CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

电机行业求职平台永磁交流接触器有什么特点和普通的有什么区别永磁交流接触器的革新技术特点是用永磁式驱动机构取代了传统的电磁铁驱动机构,即利用永久磁铁与微电子模块组成的控制装置,置换了传统产品中的电磁装置,运行中无工作电流,仅由微弱信号电流(0.8-1.5mA)。

微电子模块中包含六个基本的部分：1.电源整流； 2.控制电源电压实时检测； 3.释放储能(有的也有吸合储能,但不是必须有)； 4.储能电容电压检测；5.抗干扰门槛电压检测；6.释放逻辑电路。

这6部分是永磁操作机构电子控制部分的必要组成,如果缺少任何一个部分,操作机构在特定的情况下就没法正常工作。

这6个部分,也就决定了操作机构可以具备抗晃电功能。

自从世界上第一台交流接触器问世以来，国内外各制造厂生产的数以亿计的传统型交流接触器，在使用过程中总是存在以下明显不足：u 几乎接触器的损坏都集中在触头和线圈烧坏这两点上；u 合闸线圈长期通电，消耗电能；u 噪音无法消除，甚至有时难以承受等。

河南松峰电气制造的永磁交流接触器与传统交流接触器相比，永磁交流接触器有以下无可比拟的优点：1．节能：传统接触器的合闸保持是靠合闸线圈通电产生电磁力来克服分闸弹簧来实现的，一旦电流变小使产生的电磁力不足以克服弹簧的反作用力，接触器就不能保持合闸状态，所以，传统交流接触器的合闸保持是必须靠线圈持续不断的通电来维持的，这个电流从数十到数千毫安。

而永磁交流接触器合闸保持依靠的是永磁力，而不需要线圈通过电流产生电磁力来进行合闸保持，只有电子模块的0.8mA—1.5mA的工作电流，因而，能最大限度地节约电能，节电率高达99.8%以上。

2、无噪音：传统交流接触器合闸保持是靠线圈通电使硅钢片产生电磁力，使动静硅钢片吸合，当电网电压不足或动静硅钢片表面不平整或有灰尘、异物等时，就会有噪音产生。

而永磁交流接触器合闸保持是依靠永磁力来保持的，因而不会有噪音产生。

3、无温升：传统接触器依靠线圈通电产生足够的电磁力来保持吸合，线圈是由电阻和电感组成的，长期通以电流必然会发热，另一方面，铁芯中的磁通穿过也会产生热量，这两种热量在接触器腔内共同作用，常使接触器线圈烧坏，同时，发热降低主触头容量。

江苏中金电器设备有限公司：/index.htm工作原理就是利用磁极的同性相斥,异性相吸的原理.因安装在接触器联动机构上的永磁体的极性是固定不变的,而固定在接触器底座上的特殊工艺制作的软铁,在外来控制信号作用下,与其固化在一起的电子模块产生十几至二十几毫秒的正反向脉冲电流,使软铁产生不同的极性,相对永磁体面(设为N 极),吸合为S极,释放为N极,保持靠永磁;从而使接触器的主触头达到吸合,保持与释放的目的.由于采用电子模块的控制,可根据现场需要设定释放电压值(断电为零电压),并可延迟一段时间再发出反向脉冲电流,以实现低电压延时释放或断电延时释放的功能,免受大幅度网电压波动的干扰,达到稳定电气控制系统的目的.永磁式交流接触器工作原理: 永磁式交流接触器的诞生，是国内外交流接触器技术的一次革命，它有着很高的性价比，现已逐步替代传统的电磁式交流接触器。

永磁式交流接触器不工作时，动、静触头处于释放状态，如给吸引线圈通电，磁极将产生磁场，使接触器触头从释放位置向吸合位置快速移动，同时也为动触头的释放储存了能量。

触头之间一旦产生电弧，电磁间隙变小，这时永磁力就会剧增，吸合速度加快（吸合时间小于20ms），从而大大减少了触头吸合时的烧蚀，永磁力使触头吸合后保持触头压力力矩恒定，不受网电压波动的影响，即便在临介电压下吸合触头也是一次性动作，触头不振颤。

接触器触头吸合后，电流控制模块将吸引线圈的电流截止，此时线圈不工作、不耗电，线圈的电流为零，无能耗，线圈当然不会发热，更不会烧毁，此时完全依靠永磁力将触头保持在吸合状态。

与此同时，智能式电子线路控制电压检测模块开始工作，当电压检测模块检测到的控制电压低于规定电压值时，吸合时储存的电能才会给线圈通以反向电流，使动磁极与静磁极之间产生同极性磁场的相斥力，并与释放弹簧共同作用将永磁式交流接触器触头释放，此时释放能量是传统电磁式交流接触器的数倍，释放速度是电磁式交流接触器3~5倍（小于18ms），有效地减少了释放时触头间电弧的燃烧时间。

工作原理：在控制电压突然跌落到非正常工作电压时，欠压信号传输到永磁接触器的控制电路中，控制系统对信号立即做出分析，是需要延时还是常规工作。

需要延时时，接触器在设定的延时时间内处于保持状态，超过设定的延时时间接触器立刻断开。

在正常的工作电压情况下，永磁接触器的动作特性与常规动作特性相同。

解决措施：松峰永磁式延时接触器替代传统电磁接触器。

我公司通过对已有永磁接触器的控制模块进行改进，增加相关逻辑分析电路，实现延时释放，释放时间可根据要求任意设定。

针对电网失压现象（网电压在一定范围内波动），我公司可定制生产低压延时永磁接触器，电压值和时间可根据需要设定。

例如：电压跌落至额定电压的40%或25%时，延时3S 释放。

针对失电现象（电压突然跌落至零），我公司可定制生产断电延时永磁接触器，时间可根据需要设定。

永磁式接触器的突出特点：1、可靠性高吸合稳定牢固，不受电压波动及外界电磁干扰的影响，始终能可靠吸合，保证了使用的高可靠性。

2、安全原接触器吸引线圈长时间通电工作，线圈发热，由于电网电压的波动，触点和线圈很容易被烧坏。

而本产品根本就不存在触点抖动及线圈温升现象，从根本上解决了产品安全问题，从而保护电路中的高价值的用电设备（如大功率电动机）。

3、省电省钱由于本产品工作可靠延长了使用寿命（在同等条件下约为普通交流接触器的三至五倍寿命），同时免去了频繁更换的麻烦及停产维修损失。

原接触器自身耗能大，如一台CJ20-250A接触器年耗能1350度电，同规格的永磁接触器年耗1度电，节能99%以上。

用户使用永磁接触器8个月左右，就可以从电费中收回购买接触器的费用。

4、静音原接触器工作时自身噪音大，且用的时间越长，噪音越大。

微能耗无噪声接触器在吸合保持（工作）状态，属于静音工作状态，无噪音。

5、寿命长原接触器的主触点受电网电压的波动，易造成弹跳拉弧，易烧坏，降低使用寿命。

永磁接触器主触点之间的压力永远是恒定的，因而提高了触点使用寿命5-10倍。
