交流接触器作用和工作原理交流接触器是一种中间控制元件，其优点是可频繁的通、断线路，以小电流控制大电流。
配合热继电器工作还能对负载设备起到一定的过载保护作用。
因为它是靠电磁场吸力通、断工作的，相对于人手动分、合闸电路，它更高效率，更灵活运用，可以同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器是电力拖动和自动控制系统中应用最普遍的一种低压控制电器。
作为执行元件，用于接通、分断线路、或频繁的控制电动机等设备运行。
由动、静主触头，灭弧罩，动、静铁芯，辅助触头和支架外壳等组成。
电磁线圈通电后，使动铁芯在电磁力作用下吸合，直接或通过杠杆传动使动触头与静触头接触，接通电路。
电磁线圈断电后，动铁芯在复位弹簧作用下自动返回，俗称释放，触头分开，电路分断。
超过九成以上的自动化控制电力系统都用到了接触器，可见它的使用范围有多么广。
交流接触器工作原理当线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时动作,主触点闭合,和主触点机械相连的辅助常闭触点断开，辅助常开触点闭合，从而接通电源。
当线圈断电时,吸力消失, 动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,和主触点机械相连的辅助常闭触点闭合，辅助常开触点断开，从而切断电源。
一:一般三相接触器一共有8个点，三路输入，三路输出，还有是控制点两个。
输出和输入是对应的，很容易能看出来。
如果要加自锁的话，则还需要从输出点的一个端子将线接到控制点上面。
二: 首先应该知道交流接触器的原理。
他是用外界电源来加在线圈上，产生电磁场。
加电吸合，断电后接触点就断开。
知道原理后，你应该弄清楚外加电源的接点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。
其他的几路输入和输出一般在上部，一看就知道。
还要注意外加电源的电压是多少（220V或 380V），一般都标得有。
并且注意接触点是常闭还是常开。
电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
1.1接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
直流接触器的工作原理跟温度开关的原理有点相似。
1.2接触器分类按主触点连接回路的形式分为：直流接触器、交流接触器。
按操作机构分为：电磁式接触器、永磁式接触器。
永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。
1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。
二、熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。
熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
2.1熔断器工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

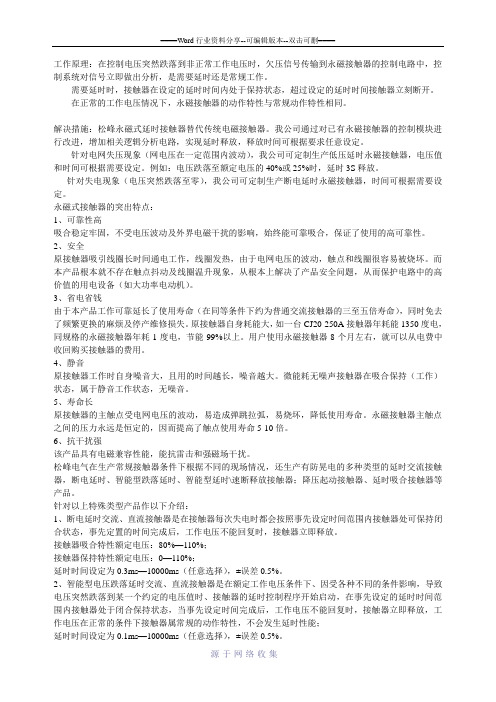

工作原理：在控制电压突然跌落到非正常工作电压时，欠压信号传输到永磁接触器的控制电路中，控制系统对信号立即做出分析，是需要延时还是常规工作。
需要延时时，接触器在设定的延时时间内处于保持状态，超过设定的延时时间接触器立刻断开。
在正常的工作电压情况下，永磁接触器的动作特性与常规动作特性相同。
解决措施：松峰永磁式延时接触器替代传统电磁接触器。
我公司通过对已有永磁接触器的控制模块进行改进，增加相关逻辑分析电路，实现延时释放，释放时间可根据要求任意设定。
针对电网失压现象（网电压在一定范围内波动），我公司可定制生产低压延时永磁接触器，电压值和时间可根据需要设定。
例如：电压跌落至额定电压的40%或25%时，延时3S释放。
针对失电现象（电压突然跌落至零），我公司可定制生产断电延时永磁接触器，时间可根据需要设定。
永磁式接触器的突出特点：1、可靠性高吸合稳定牢固，不受电压波动及外界电磁干扰的影响，始终能可靠吸合，保证了使用的高可靠性。
2、安全原接触器吸引线圈长时间通电工作，线圈发热，由于电网电压的波动，触点和线圈很容易被烧坏。
而本产品根本就不存在触点抖动及线圈温升现象，从根本上解决了产品安全问题，从而保护电路中的高价值的用电设备（如大功率电动机）。
3、省电省钱由于本产品工作可靠延长了使用寿命（在同等条件下约为普通交流接触器的三至五倍寿命），同时免去了频繁更换的麻烦及停产维修损失。
原接触器自身耗能大，如一台CJ20-250A接触器年耗能1350度电，同规格的永磁接触器年耗1度电，节能99%以上。
用户使用永磁接触器8个月左右，就可以从电费中收回购买接触器的费用。
4、静音原接触器工作时自身噪音大，且用的时间越长，噪音越大。
微能耗无噪声接触器在吸合保持（工作）状态，属于静音工作状态，无噪音。
5、寿命长原接触器的主触点受电网电压的波动，易造成弹跳拉弧，易烧坏，降低使用寿命。
永磁接触器主触点之间的压力永远是恒定的，因而提高了触点使用寿命5-10倍。
![交流接触器的结构和工作原理[交流接触器用途分类结构原理]](https://img.taocdn.com/s1/m/4f68562bf5335a8102d22091.png)
交流接触器的结构和工作原理[交流接触器用途分类结构原理]交流接触器用途分类结构原理江苏省泗阳县李口中学沈正中一、接触器用途接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的结构和工作原理(1)结构：交流接触器的动作动力交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
交流接触器结构创新与智能控制技术综述!周煜源，刘向军(福州大学电气工程与自动化学院，福建福州350108)摘要：交流接触器是保证配电系统及低压控制系统安全和稳定运行的重要控制 电器之一。
提升交流接触器工作性能和经济指标，以满足日益提高的市场需求成为重 要的研究方向。
交流接触器研究 ， 和工作性能岀发，就交流接触器的 优化与创新及智能化方面,总 目前交流接触器相关的新技术和研究方案，理和应用场合。
，交流接触器 的发展趋势进行了展望。
关键词：交流接触器；结构创新；结构优化；智能控制中图分类号：TM 572.2 文献标志码：3 文章编号：2095-8188(2021)02-0001-07DOI ： 10.16628/j. cnki. 2095-8188. 2021.02. 001周煜源(1994―)，男，硕士研究生，研究方向为电机与电器。
Overview of Structure Innovation and Intelligent ControlTechnology of AC ContactorZHOU Yuyuan ， LIU Xiangjun(College of Electrical Engineering and Automation ，Fuzhou University ，Fuzhou 350108，China )Abstract : AC contactos is one of the importani control appliances to ensurs the safe and stable operation of powcs distribution system and low voltage control system. Improving the working performance and economicindicators of AC contactors to meet the increasing market demand has become an important research direction. Inthis papes ，the research status of AC contactos at home and abroad is summarized. Based on the tructuro andworking performanco of AC contactor ，the new technology and research scheme ao summarized in terms of structurooptimization ，structure innovation and intellectualization ，and itr principte and application are illustrated in detaii.Finally,the future development trend of AC contactor is prospected.Key worUt : AC contactor ； structurr ienovation ； structural optimization ； intelligent control0引言电大以及智能电网的发展，对低压电器的性能指标提 高的要求，也为低压电器的发展为 的发展 ，是 应用 电力控制系统中的交流接触器(1-)。

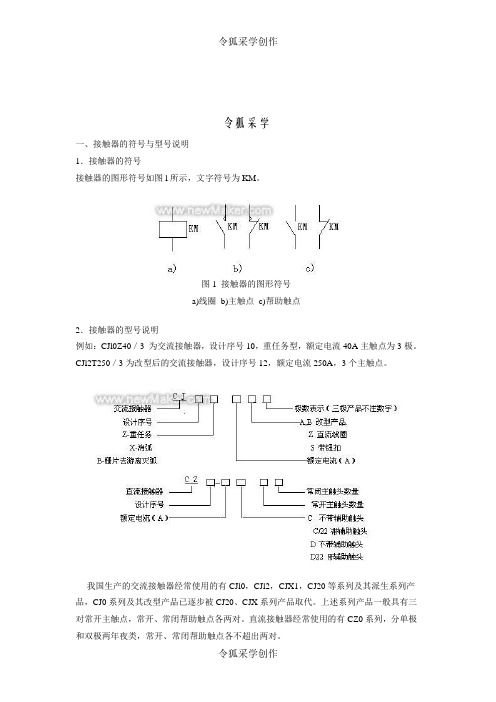

令狐采学一、接触器的符号与型号说明1．接触器的符号接触器的图形符号如图l所示，文字符号为KM。
图1 接触器的图形符号a)线圈b)主触点c)帮助触点2．接触器的型号说明例如：CJl0Z40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。
CJl2T250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
我国生产的交流接触器经常使用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。
上述系列产品一般具有三对常开主触点，常开、常闭帮助触点各两对。
直流接触器经常使用的有CZ0系列，分单极和双极两年夜类，常开、常闭帮助触点各不超出两对。
二、交流接触器的作用交流接触器广泛用作电力的开断和控制电路。
交流接触器利用主接点来开闭电路，用帮助接点来执行控制指令。
主接点一般只有常开接点，而帮助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
从而起到远程控制或弱电控制强电的功能.交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器又分永磁式交流接触器和电磁式交流接触器.交流接触器的举措动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和帮助接点的开短。
永磁式接触器是用永式驱念头构取代了传统的电磁驱念头构而形成的一各新型微功耗接触器.其工作原理就是利用磁极的同性相斥、异性相吸的原理。
因装置在接触器联念头构上的永磁铁的极性是固定不变的，而固定在接触器底座上的软铁在外来控制信号作用下，与其固化在一起的电子模块产生十几至二十几毫秒的正反向脉冲电流，使软铁产生不合的极性，从而使接触器的主触头达到吸合、坚持与释放的目的。
2023REPORTING 接触器ppt课件•接触器基本概念与原理•常见接触器类型及其特点•接触器主要参数与性能指标•选型与应用注意事项•接触器在电路中的作用与实例分析•现代新型接触器发展趋势及前景展望目录20232023REPORTINGPART01接触器基本概念与原理接触器定义及作用定义接触器是一种用于远程控制电路的电器，具有频繁通断负载电路的能力。
作用在电路中，接触器主要起到接通、分断负载电路的作用，同时可以实现远距离控制、自动控制等功能。
工作原理与结构组成工作原理当接触器线圈通电后，线圈电流产生的磁场使静铁心产生电磁吸力吸引衔铁，并带动触点动作，从而接通或分断电路。
结构组成接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
其中电磁系统包括线圈、铁心，是接触器的重要组成部分，用于产生磁场并驱动触点动作；触点系统是执行元件，用于接通或分断电路；灭弧系统用于在切断感性负载时，将电弧熄灭。
接触器分类及特点分类根据操作方式可分为电磁操作式、永磁操作式等；根据触点类型可分为交流接触器和直流接触器等。
特点接触器具有低压控制高压、大电流通断能力、良好的电气和机械性能、使用寿命长、体积小、重量轻、维护方便等特点。
同时，不同类型的接触器还具有各自独特的特点，如交流接触器具有结构简单、价格便宜等优点，而直流接触器则具有通断能力强、适用于频繁操作等特点。
2023REPORTINGPART02常见接触器类型及其特点工作原理优点缺点应用领域01020304利用电磁铁产生磁场，吸引衔铁动作，从而控制触点的通断。
结构简单、价格便宜、使用广泛。
噪音大、易磨损、需要定期维护。
适用于一般负载的通断控制，如电动机、照明等。
工作原理优点缺点应用领域利用永久磁铁的磁场，通过控制线圈的电流来改变磁场强度，从而控制触点的通断。
价格较高、对控制精度要求高。
节能、环保、寿命长、噪音小。
适用于需要频繁通断、对噪音和节能要求高的场合，如电梯、空调等。
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
交流接触器的构造和工作原理交流接触器用处分类构造原理江苏省泗阳县李口中学沈正中一、接触器用处接触器是一种自动化的控制电器，广泛用于频繁接通或分断交、直流电路和一些控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用，从而起到远程控制或弱电控制强电的功能。
具有控制容量大，可远间隔操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
二、接触器分类接触器按被控电流的种类可分为交流接触器和直流接触器。
这里主要介绍常用的交流接触器。
交流接触器又可分为电磁式、永磁式和真空式。
三、交流接触器构造原理1. 型号说明接触器产品型号规格繁多，不同的型号有不同的含义，(1) C型号为标准型号，近年来，新开发了B系列交流接触器，其型号为BXX。
(2)电磁式交流接触器型号为CJ。
真空式交流接触器型号为CZ。
2. 电磁式交流接触器的构造和工作原理(1)构造：交流接触器的动作动力来于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
主要由电磁系统、触点系统、灭弧系统及其它局部组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成局部，依靠它带动触点的闭合与断开。
②触点系统：交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
触点是接触器的执行局部，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
永磁同步电机交流输出三相电压隔离采样电
路的制作方法
永磁同步电机的交流输出电压隔离采样电路是一种重要的电气控制系统，它可
以用于测量永磁同步电机的输出电压，实现对电机运行状态的监测和控制。
下面将介绍一种制作这种电路的方法。
首先，我们需要准备以下材料和元件：三个AC电源适配器、三个变压器、三
个电容、三个电阻、一块面包板和导线。
第一步，将三个AC电源适配器分别连接到三个变压器的输入端，并将变压器
的输出端连接到面包板上的相应位置。
第二步，将三个电容分别连接到变压器输出端的电压引出端，并将它们的另一
端连接到面包板上。
第三步，将三个电阻连接到电容的另一端，并将它们的另一端连接到面包板上。
第四步，通过导线连接面包板上的电容和电阻，形成一个三角形电路，确保连
接的稳定和牢固。
第五步，确保所有连接都牢固可靠，并检查电路的接线是否正确，没有短路或
断路。
最后，通过对面包板上的电容和电阻进行采样，我们就可以得到永磁同步电机
的输出电压，并进行监测和控制。
通过以上步骤，我们可以制作出一个永磁同步电机交流输出三相电压隔离采样
电路。
这个电路可以帮助我们实时监测永磁同步电机的输出电压，保证电机正常运行和有效控制。
在实际应用中，我们可以根据具体需求对这个电路进行改进和优化，以满足不同的应用需求。
技术与应用经验荟萃TECHNOLOGY&APPLICATION112|电气时代·2008年第1期接触器用以接通和分断负载，它与热过载继电器组合，保护运行中的电气设备，它与继电控制回路组合，远控或联锁相关电气设备。
交流接触器是接触器的一种，其通断动作一般是由在铁心上的线圈通断交流电来实现的。
交流接触器要保持主回路接通，铁心上的线圈必须保持有交流电源，要断开主回路需断开铁心线圈上的交流电源。
这种接触器接线简单，使用方便，因此在电气上应用十分广泛。
但这种接触器有两方面的不足：一是为保持主回路的接通，铁心上的线圈要耗费电能；二是电网有瞬间低电压时接触器有可能线圈释放，断开主回路，影响可靠供电。
本文的方案是对同时解决这两方面不足的探讨。
接触器的永磁改造分析交流接触器的通断是由磁力的产生或消失来完成的，线圈通电铁心就产生磁力吸合，交流接触器主回路接通；线圈断电铁心磁力就消失，交流接触器主回路断开。
所以交流接触器可有两种状态和两个过程：吸合过程和分断过程，保持状态和断开状态。
吸合过程需要较大的磁力，保持状态需要较小的磁力，分断过程是解除磁力后产生的，断开状态是没有磁力的稳定状态。
吸合过程是瞬间完成的，所以接触器线圈的耗能主要是在保持状态。
对稀土钕铁硼磁钢吸力性能的测试可以断定，该磁钢的吸力完全可以取代接触器线圈产生的吸力使接触器处在保持状态。
靠磁钢的吸力并使接触器处在保持状态，不但大大降低了接触器线圈的电能消耗，而且在瞬间低电压时，接触器也不会释放。
当然，想利用接触器的低电压释放特点来完成电压速断功能的不能选用本办法。
具体改造方法以CJ10－40接触器为例，进行铁心改造和线圈改造。
图1为铁心及线圈的示意剖面图，图2为铁心镶嵌磁钢的示意三视图，图3为接触器线圈重绕后的接触器控制原理图。
交流接触器的永磁改造文/山东海龙股份有限公司庄彬祥张海文图1 CJ 10－40接触器铁心及线圈示意剖面图衔铁吸引线圈固定铁心图2衔铁镶嵌磁钢后的示意三视图ab 磁钢被称为“永磁王”的稀土钕铁硼材料出现于20世纪80年代，是第3代稀土永磁材料，其晶体结构为四方对称，由2个钕原子、14个铁原子和1个硼原子组成。
这种结构的钕铁硼磁体，磁性特强而且价格便宜。
高强度磁性和相对低廉的成本使钕铁硼永磁材料在各个领域得到了广泛应用。
图3改造后的接触器控制接线原理图～SB1 SB2K M K MK M技术与应用经验荟萃TECHNOLOGY&APPLICATION114|电气时代·2008年第1期正确选择漏电开关极数：①单相220 V电源供电的电气设备选用二极二线制或单级二线制漏电保护器。
②三相三线制380 V 电源供电的电气设备选用三极漏电保护器。
③三相四线制380 V电源供电的电气设备，或单相设备与三相设备共用的电路，应选用三极四线制、四极四线制漏电保护器。
漏电动作电流的确定1.总漏电开关《住宅设计规范》GB50096—1999第6.5.2第7条规定，每幢住宅的总电源进线断路器，应具有漏电保护功能。
根据此规定，在住宅配电设计中应采用漏电断路器作为每栋住宅楼的总进线断路器，与末端线路保护不同的是，总保护开关保护范围内的线路较长，使用时固有的泄漏电流不能忽视，这部分泄漏电流到底有多大？下面以典型的3单元6层住宅楼为例进行全楼正常泄漏电流的计算。
配电线路和用电设备的泄漏电流估算值如表1～表3所示(引自《工业与民用配电设计手册》第3版，中国电力出版社)。
漏电保护器的正确选用漏电开关的正确选用，可有效地防止电击对人体造成的伤害，以及因漏电而引发的火灾。
但如果选用不当，则会带来一些误动或拒动的问题。
铁心改造就是在铁心上镶嵌钕铁硼磁钢。
如图2所示，铁心柱的截面为ab，则在铁心截面的一侧截去(a/4)×b×(b/2)的铁心，加工的磁钢尺寸也为(a/4)×b×(b/2)，磁钢中间钻孔，用螺钉固定在铁心上即可。
注意磁钢的极性方向，要对衔铁起吸引作用。
由于线圈的电磁力改为由直流产生，线圈的改造一方面重新绕制线圈，另一方面要形成新的控制电路。
重绕漆包线截面约取原接触器线圈漆包线截面的1/3，重绕漆包线匝数约取原接触器线圈漆包线匝数的1.5倍，线圈缠绕方向要使接触器起动时线圈磁力同铁心上镶嵌的磁钢磁力相吸。
接触器控制电路如图3所示，交流电源经整流电路变为直流。
当按起动按钮时SB1时，直流电源自整流桥经起动按钮SB1、接触器KM 常闭辅助触点送至接触器KM的线圈。
这时线圈产生的磁力同铁心上镶嵌的磁钢磁力相吸，接
触器吸合。
当按停止按钮SB2时，直流电源自另一个整流桥经停止按钮SB2、接触器KM常开辅助触点送至接触器KM的线圈。
这时线圈产生的磁力同铁心上镶嵌的磁钢磁力相斥，接触器断开。
整流电路二极管选择1N4007，具体制作时整流桥同线圈一起制作在线圈骨架内，引出5条相应的引出线，5条引出线同电源、按钮和辅助触点联结形成控制电路。
如此改造后，吸合过程和分断过程由电磁力完成，而保持状态由钕铁硼磁钢的磁力维持。
本文的改造是以CJ10－40旧接触器进行的，改造涉及的参数有钕铁硼磁钢尺寸(即磁力大小)、线圈线径及匝数、整流管的规格，本文参数皆为试改造的经验参数，改造完成试运行效果很好。
EA(收稿日期：2007.07.20)表1 220/380V单相及三相线路埋地、沿墙敷设穿管电线每公里泄漏电流绝缘材质截面/mm24 6 10 16 25 35 50 70 95 120 150 185 240聚氯乙烯52 52 56 62 70 70 79 89 99 109 112 116 127橡皮27 32 39 40 45 49 49 55 55 60 60 60 61聚乙烯17 20 25 26 29 33 33 33 33 38 38 38 39(单位：mA/km)文/徐州大屯工程咨询有限公司黄政锋。
