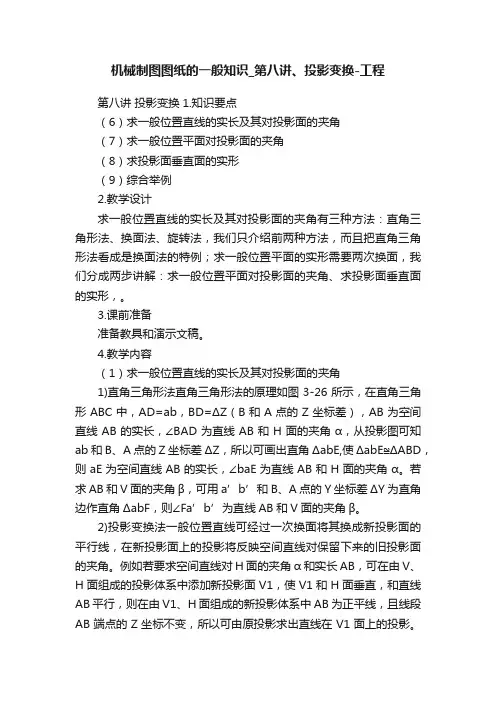

机械制图图纸的一般知识_第八讲、投影变换-工程第八讲投影变换1.知识要点（6）求一般位置直线的实长及其对投影面的夹角（7）求一般位置平面对投影面的夹角（8）求投影面垂直面的实形（9）综合举例2.教学设计求一般位置直线的实长及其对投影面的夹角有三种方法：直角三角形法、换面法、旋转法，我们只介绍前两种方法，而且把直角三角形法看成是换面法的特例；求一般位置平面的实形需要两次换面，我们分成两步讲解：求一般位置平面对投影面的夹角、求投影面垂直面的实形，。
3.课前准备准备教具和演示文稿。
4.教学内容（1）求一般位置直线的实长及其对投影面的夹角1)直角三角形法直角三角形法的原理如图3-26所示，在直角三角形ABC中，AD=ab，BD=ΔZ（B和A点的Z坐标差），AB为空间直线AB的实长，∠BAD为直线AB和H面的夹角α，从投影图可知ab和B、A点的Z坐标差ΔZ，所以可画出直角ΔabE,使ΔabE≌ΔABD，则aE为空间直线AB的实长，∠baE为直线AB和H面的夹角α。
若求AB和V面的夹角β，可用a’b’和B、A点的Y坐标差ΔY为直角边作直角ΔabF，则∠Fa’b’为直线AB和V面的夹角β。
2)投影变换法一般位置直线可经过一次换面将其换成新投影面的平行线，在新投影面上的投影将反映空间直线对保留下来的旧投影面的夹角。
例如若要求空间直线对H面的夹角α和实长AB，可在由V、H面组成的投影体系中添加新投影面V1，使V1和H面垂直，和直线AB平行，则在由V1、H面组成的新投影体系中AB为正平线，且线段AB端点的Z坐标不变，所以可由原投影求出直线在V1面上的投影。
投影变换的原理如图3-27所示。
图3-26直角三角形法（制作动画）图3-27换面法的原理（1）（制作动画）若要求直线对V面的夹角β，可在由V、H面组成的投影体系中添加新投影面H1，使H1和V面垂直，和直线AB平行，则在由H1、V 面组成的新投影体系中AB为水平线，且线段AB端点的Y坐标不变，所以可由原投影求出直线在H1面上的投影。
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
第三章《工程制图（含CAD）》第三章投影变换授课教师：和萌林当直线、平面与投影面处于一般位置时，无法在投影面上得到“实形”和真实的角度，因此，工程中经常会遇到求作线段的实长、平面的实形以及对投影面的夹角等问题。
为此，需要设立一个新的投影面，并使其平行于所求一般位置直线或一般位置平面，或改变直线或平面的位置而使其平行于某投影面（或处于解题的有利位置），从而达到解决问题的目的，这就是投影变换。
第三章投影变换300目录本章主要内容：第一节换面法第二节旋转法学习要求：初步掌握用换面法、旋转法求直线的实长、平面实形及真实角度的方法。
第一节换面法310第一节§3-1换面法解决办法：更换投影面，达到有利位置。
问题提出：如何求一般位置直线的实长？如何求一般位置平面的真实大小？如何求一般位置线、面的夹角？一、换面法的基本概念物体本身在空间的位置不动，而用某一新投影面（辅助投影面）代替原有投影面，使物体相对新的投影面处于解题所需要的有利位置，然后将物体向新投影面进行投射。
VHXABa'b'ab老投影体系V/H新投影面V 1新投影体系V 1/HX 1新轴老轴a 1'b 1'新投影被替换的投影被保留的投影被保留的投影面被替换的投影面311概念基本概念§3-1换面法VHA B a 'b 'a b 二、新投影面的选择原则1.新投影面必须对空间物体处于最有利的解题位置。
●平行于新的投影面●垂直于新的投影面2.新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
Pa 1b 1312规则§3-1换面法VHAa 'a●●●a xX1. 更换一次投影面●旧投影体系X —V H●新投影体系P1HX1 —A 点的两个投影：a ，a 'A 点的两个投影：a ，a1⑴新投影体系的建立X 1P 1a 1a x1●●●●VHX P 1H X 1a 'aa1a xa x1.313变换规律三、点的投影变换规律§3-1换面法VHAa 'a●●●a xX⑵新旧投影之间的关系X 1P 1a 1a x1●●●●VHX P 1H X 1a 'aa1a xa x1.❶aa 1⊥X 1❷a 1a x1= a 'a x❷点的新投影到新投影轴的距离等于被代替的投影到原投影轴一般规律：❶点的新投影和与它有关的原投影的连线，必垂直于新投影轴。
title工程制图基础(华东交通大学) 中国大学mooc答案100分最新版content第1章绪论点、直线、平面的投影第1章测试1、点到投影面的距离，下列说法正确的是（）答案: 点到H面的距离等于点的Z坐标，点到V面的距离等于点的Y坐标，点到W面的距离等于点的X 坐标2、判别A、B、C三点的相对位置，正确的答案是（）答案: A点在B点的左、前、下方，C点在B点的右、前、下方3、用正投影得到的投影具有以下基本性质（ )答案: 真实性、类似性、积聚性、平行性、从属性、等比性4、下列关于直线位置的说法，正确的答案是（ )答案: AB是水平线，CD是侧垂线，EF是一般位置直线5、下列说法正确的是（）答案: 投影法有中心投影法、平行投影法二种，其中平行投影法又分斜投影法、正投影法二种6、求直线AB对投影面V、H的倾角，正确的是（）答案: (C)7、判别交叉两直线AB、CD上重影点的可见性，正确的是（）答案: (D)8、如图所示，判别直线的相对位置，正确的是( )答案: AB与CD交叉，CD与EF交叉9、空间前后方位用哪个坐标轴表示？答案: 坐标轴Y10、以下哪种投影图的度量性最好？答案: 多面正投影图11、以下哪种投影图的直观性最好？答案: 透视投影图12、完成五边形平面ABCDE的水平投影，正确的是（ )答案: (C)13、已知正方形ABCD的一个顶点D在V面上，完成正方形ABCD的两投影，求作过程正确的是（）答案: (B)14、空间A点的正面投影记为：( )答案: a¢15、图中a¢ax =Aa表示的含义为：( )答案: 空间A点的正面投影到X轴的距离等于A点到水平投影面的距离16、空间A点的侧面投影记为：( )答案: a²17、关于点的三面投影规律描述正确的是：( )答案: a¢a⊥OX轴、a¢a²⊥OZ轴、aax=a²az，简称“长对正、高平齐、宽相等”18、关于直线AB描述正确的是：( )答案: AB是水平线19、关于直线AB描述正确的是：( )答案: AB是正垂线20、在一般位置平面P内取一直线AB，已知ab∥OX轴，直线AB是：( )答案: 正平线21、关于C点的位置描述正确的是：答案: C点不在直线AB上22、关于直线AB与CD位置关系描述正确的是：答案: AB与CD交叉23、关于直线AB与CD位置关系描述最正确的是：( )答案: AB与CD交叉垂直24、一条正平线与一条一般位置直线在空间垂直，投影图中互相垂直的是：( )答案: 正面投影25、求A点到BC直线的距离实长时，能从投影图中直接量取距离实长的已知条件是：答案: BC直线为铅垂线26、下图中?号所表示的角为：答案: 直线AB对水平投影面的倾角27、直角三角形法求一般位置直线AB对正投影面的倾角β，下图中正确的是：答案: （C）28、用直角三角形法求一般位置直线AB对H面的倾角α，描述正确的是：答案: 直角三角形的一条直角边是直线的水平投影，另一条直角边是直线两端点的Z坐标差29、下图中关于△ABC叙述正确的是：答案: △ABC是铅垂面30、下图中关于△ABC叙述正确的是：答案: △ABC是正平面31、平面的正面投影积聚为一条直线并与OX轴平行，该平面是：答案: 水平面32、下图中关于AN与与△ABC的关系叙述正确的是：答案: AN是△ABC面上的水平线33、工程中常用的投影图有（）答案: 多面正投影图;标高投影图;轴测图投影;透视投影图34、下面的投影图中哪些采用了正投影法（）答案: 正等轴测投影图;标高投影图;三视图35、采用第一角投影法的国家有（）答案: 俄罗斯;中国36、投影面W可反映空间哪几个方位（）答案: 上下;前后37、下图中关于K点与△ABC的关系叙述正确的是K在△ABC平面上答案: 正确38、空间A点的正面投影记为：( )答案: a¢39、空间A点的侧面投影记为：( )答案: a²40、下图中关于△ABC叙述正确的是：答案: △ABC是正平面41、下图中关于△ABC叙述正确的是：答案: △ABC是铅垂面42、下图中关于△ABC叙述正确的是：答案: △ABC是正平面43、平面的正面投影积聚为一条直线并与OX轴平行，该平面是：答案: 侧平面44、下图中关于AN与与△ABC的关系叙述正确的是：答案: AN是△ABC面上的水平线45、下图中关于K点与△ABC的关系叙述正确的是K在△ABC平面上答案: 正确作业第1章绪论点、直线、平面的投影第1章作业1、评分规则:2、评分规则:3、评分规则:作业第2章直线、平面相对位置第2章作业1、评分规则:2、评分规则:3、评分规则:4、评分规则:第2章直线、平面相对位置第2章测试1、求两平面的交线，并判断可见性。
投影变换基本要求掌握换面法的基本原理.换面法作图的投影变换规律对投影面的倾角M量问题形的实形、§6-1概述投影变换就是将直线或平面从一般位置变换为投影 面平行或垂直的位置，以简便地解决它们的度量和 定楼间题。
当直线或平面相对于投影面处于特殊位置时，它们 的投影反映线段的实长.平面的实形及其与投影面 的倾角。
当直线或平面相对于投影面处于一般位置时，它们 的投影不具备上述特性。
HI 1:11=1 1:1 HI 珂点之间距离换面法一、换面法的基本概念二、新投彩面的选择原则三、点的投影变换规律四、四个基本问题五、旋转法简介用新的投影换面法一空间几何元素的位置保持不动，面来代替旧的投影面，使对新投影面的相对位置变成有利解题的位置，然后找出其在新投形面上的投影.二、新投影面的选择原则新投形面的选择必须符合以下两个基本条件：1.新投影面必须和空间几何元素处于有利解题的位置.2.新投影面必须垂直于一个不变投影面.三、点的投影变换规律1.点的一次变换2.点的投影变换规律3.点的两次变换2.点的投影变换规律(1)点的新投影和不变投影的连线，必垂直于新投影轴(2 )点的新投影到新投影轴的距离弟于点的旧投影到旧投够轴的距离。
"-点在V7H/体系中的投影3点的两次变换（一）把一般位置直线变为投影面平行线（二）把一般位置直线变为投影面垂直线（三）把一般位置平面变为投影面垂直面（四）把一般位置平面变为投影面平行面-（一）把一般位置直线变为投影面平行线［例题1］把一般位置直线变为投影面平行线（二）把一般位置直线变为投影面垂直线把一般位置直线变为投影面垂直线1例题2］求点C到直线A3的距离作图（三）把一般位置平面变为投影面垂直面［例题4］求点S到平面的距离距离求E 点的正面投影"。
『例题5］己知E 到平面ABC 的距离为N, （四）把一般位置平面变为投影面平行面 实形五、旋转法简介旋转法是让几何元素在空间绕垂直轴线转 动，产生新的投影的方法。
