word中怎么画立体几何图形

第九讲 绘制立体图形第十讲 说明：数学工具栏中的“立体几何”与图库中的“立体几何”有很多立体图形,大家可以选择使用.一、绘制多个立方体的组合体1.点击数学工具栏上的“立体几何”→“棱柱”→“正方体”,绘制正方体,点击选中正方体,点击数学工 具栏上的“分解”进行“取消组合”,删掉虚线,再全部选中进行“组合”.2.点击选中正方体,按住控制键(ctrl )复制出四个正方体,平移至适当的位置.3.全选所有对象,点击数学工具栏上的“分解”进行“取消组合”,删掉全部被组合体遮挡的线段,太长的 线段进行“水平收缩”,重合的线段保留一条线段其他删掉.4.全选所有对象进行组合.二、绘制长方体内截棱锥1.点击数学工具栏上的“立体几何”→“棱柱”→“长方体(横向)”,绘制长方体.2.点击数学工具栏上的“点标注符”给长方体添加标注(“立体几何”→“棱柱”→“长方体(横向闪、有 脚标)”的标注不好看).3.点击“绘图”工具栏上“自选图形”→“线条”→“任意多边形”,绘制四边形A DCD '',填充颜色,叠放次序为“置于底层”.4.绘制虚线A D '、A C '、D C '.5.全选所有对象进行组合.三、绘制某零件的直观图1.点击“自选图形”→“流程图”→“流程图:延期”,绘制高为2厘米,宽度为2厘米的图形(简称图形A),填充颜色为“灰-25%”,逆时针旋转90o ,并复制两个图形(简称图形B 、C)备用.2.点击选中图形A ,单击“绘图”工具栏中的“三维效果”按钮,在弹出的菜单中选择“三维样式1”,这时图形A 就有了立体效果,选择“三维设置”命令,接着出现“三维设置”工具栏,单击其中的“深度”按钮,将“36磅”改为“28.35磅”.(说明:在平面图形中28.35磅≈1厘米,在三维效果图中28.35磅≈0.5厘米, 1磅等于0.0353357厘米.)3.将图形B 的填充颜色为“无填充颜色”，叠放次序设为“置于顶层”,平移到三维图A 的上方.4.将图形C 的叠放次序设为“置于底层”,平移到三维图A 的下方.A ''2013舟山中考题5.绘制垂直于水平线的线段,双击此线段跳出“设置自选图形格式”,设置“旋转”： 45°,高度：0厘米,宽度：0.5厘米,点击确定,平移到适当位置.6.点击“自选图形”→“椭圆”,绘制出圆,设置圆的大小为高为1厘米,宽度为1厘米,填充为颜色为“灰-40%”.7.点击数学工具栏上的“平面几何”→“扇形”,在跳出的“扇形”窗口中设置圆心角为90度,半径为0.5厘米,点选“画叶形”,点击“确定”.绘制叶形弧线,叠放次序设为“置于顶层”,进行“水平翻转”,平移至圆的右上角,上弧与圆重合,同时选中叶形与圆进行组合.8.平移叶形与圆的组合图使圆的圆心与图形B的中心重合.9.选中全部对象进行组合.绘制空间图形的直观图,国家规定了统一的标准----斜二测画法1.已知图形中平行于x轴和z轴的线段,在直观图中保持长度不变,平行于y轴的线段,长度为原来的一半.2.已知图形x轴与y轴的夹角是90°,在直观图中夹角为45°.作业:1.空间向量2.圆柱与半球的组合体。

用word画几何图形一、认识word绘图1、认识“绘图”工具栏单击“视图”里工具栏中的“绘图”按钮，则会弹出“绘图”工具栏。

在工具栏中单击一种绘图工具，鼠标指针变成“十”字形状，按住左键并拖动鼠标至另一点，释放左键后，在两点之间就会留下该按钮所指示的几何图形，画完后按钮会自动弹起。

每若双击按钮，可以连续画多次，只要单击文本中任一点（或单击右键）该按钮才会弹起。

绘图工具中主要按钮的功能为：直线按钮：画直线。

若同时按住Shift键，可以画出水平、垂直、45度角等直线。

矩形按钮：画矩形框。

同时按住Shift键可以画出正方形框。

椭圆按钮：画椭圆框。

同时按住Shift健可以画出正圆框。

自选图形按钮：包括“基本形状”、“箭头总汇”、“线条”、“流程图”、“星与旗帜”、“标注”、“其它自选图形”共七个选项。

每一个选项下又有许多常用的绘图按钮。

可以用这些绘图按钮快速绘制各种图形。

填充颜色按钮：除直线外可以为选定的几何图形填充颜色。

线条颜色按钮：为选定的直线或其他各种几何图形的边框线设置颜色。

线型按钮：为将要画或已经画出的几何图形定义线型。

如虚线、细实线、粗实线、单向箭头线、双向箭头线等。

要了解绘图工具栏其他按钮的功能可将鼠标指向该按钮，稍停片刻即可获得功能说明。

2. 编辑图形绘制后的几何图形允许对其进行编辑。

如移动、删除、改变大小、配色、变换线型等。

（1）图形的移动与删除将鼠标指针指向图形，指针呈现空心箭头状并带一个十字双向箭头，单击鼠标左键，图形框线上会立即出现控制点，称作选定或选中。

如果是直线则在两端各有一个控制点，其他图形一般会出现8个控制点，控制点数取决于图形的大小，但最多是8个。

鼠标指针指向被选中的图形，当鼠标出现十字双向箭头时，按住左键并拖动鼠标，该图形就可以被移到其他位置。

图形被选中后，按 Del 或 Backspace 键，该图形即被删除。

（2）改变图形的大小首先选中图形，然后把鼠标指针指向控制点，当鼠标指针变成双向箭头时拖动鼠标可以改变图形的尺寸，如果图形是直线则改变其长度或角度。

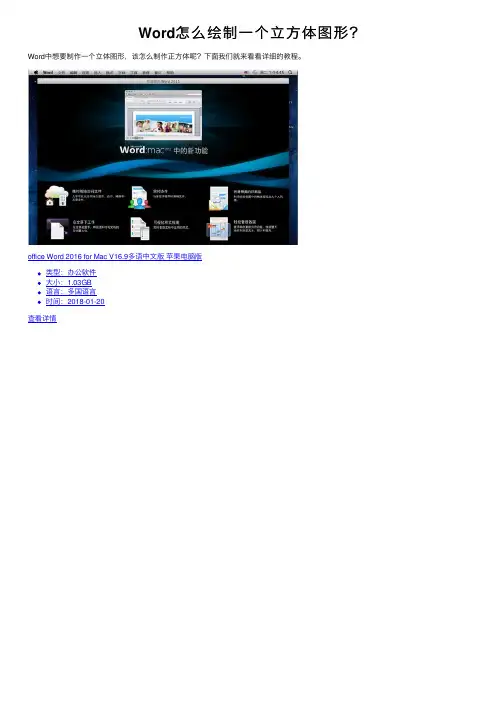

Word怎么绘制⼀个⽴⽅体图形？Word中想要制作⼀个⽴体图形，该怎么制作正⽅体呢？下⾯我们就来看看详细的教程。

office Word 2016 for Mac V16.9多语中⽂版苹果电脑版
类型：办公软件
⼤⼩：1.03GB
语⾔：多国语⾔
时间：2018-01-20
查看详情
1、新建⼀个空⽩Word⽂档。

2、切换到“插⼊”选项卡，找到“形状”按钮。

3、在下拉菜单中选中⼀个⽴体图形，如正⽅形。

4、然后指针就会变成⼀个⼗字，直接拖动⿏标就能绘制出⼀个长⽅形或正⽅形，释放⿏标，就能看到我们绘制的图形了，如图。

5、切换到绘图⼯具“格式”，在下⾯找到“形状填充”，去掉图形中填充的颜⾊。

6、选中绘制的图形，切换到“格式”选项卡，在“形状样式”区域下选中适合的样式。

7、如图，⼀个形象的⽴⽅体就制作完成了。

以上就是Word绘制⼀个⽴⽅体图形的教程，希望⼤家喜欢，请继续关注。

如何在Word中画立体几何图形唐顺友出数学试卷时，看见某个立体几何题很好，但又不知道怎么把图弄在试卷上，有的老师用几何画板或用扫描仪把资料中的图形扫描，处理后再复制到Word中，这种做法存在画图效果不佳、效率低、图形修改时较麻烦等缺点。

而Word的画图工具，便能快速画出精致的立体几何图形，而且打印效果特别好，看后给人一种心情舒畅的感觉。

一、打开作图工具（视图→工具栏→绘图）具体操作：先必须把有关的图形工具请到工具栏上。

点击“视图→工具栏→绘图”，绘图工具栏便在界面下边显示出来。

二、设置作图工具1.去掉画布，目的是：避免每次画图时，都自动创建画布的麻烦事出现。

（工具→选项→常规→插入自选图形时自动创建画布）：具体操作：在“工具→选项”这一菜单中，有个常规页，切换到这个页面后，在其中有个“插入自选图形时自动创建画布”选项，如果这个选项前面打“√”，则：单击之，取消这一选项，注：如果不设置也可以，每次画图时把画的图形拖出画布，然后把画布删除即可（选中画布，按回车键），要增加图形时选中已经画好的图形，再点击要增加的图形，也可以避免出现画布，操作相对来说要麻烦点。

2.设置间距，目的是：用鼠标移动图形时，较好地控制图形的大小以及搬动到预定地方。

（文件→页面设置→文档网格→绘图网格→会弹对话框→网格设置→水平间距”、“垂直间距”设置为0.01→确认→确认）具体操作：在“文件→页面设置”菜单中有个“文档网格”页面，切换到这个页面后，左下角有个“绘图网格”按钮，点击这个按钮时，会弹出一个设置对话框，在其中的“网格设置”的“水平间距”、“垂直间距”设置为0.01（取这一设置的最小值）。

如果不进行这个操作，移动图形时可能出现线条交接间隔过大，位置要向某个地方移动一点点，却不听使唤。

三、基本作图技巧1.画线段具体操作：点击左下方工具栏中的线条工具“”，在相应位置作图即可。

2.画虚线具体操作：先画线段，选中线段后，点击点击左下方工具栏中的虚线工具“”，选择需要的虚线类型单击即可。

在word中‎绘制几何图形‎及阴影的多种‎方法一、如何在wor‎d中绘制部分‎几何图形阴影‎ ?选择word‎中的自选图形‎→线条→任意多边形，在绘制曲线或‎任意多边形时‎，不必强求一次‎成功，只需先画出大‎概形状，然后再通过编‎辑顶点的方法‎进行修改，即选中对象后‎在绘图工具栏‎上选绘图编辑‎顶点即可进行‎对象形状的调‎整。

利用编辑顶点‎功能你可以自‎由、任意地作出你‎想要的形状。

如图：二、怎样在wor‎d中给不规则‎几何图形弄上‎阴影?右键点击图片‎，设置图片格式‎（也可能是别的‎什么，但是大概意思‎是一样的），颜色与线条选‎项卡，填充栏里颜色‎标签后的下拉‎菜单里选择填‎充效果，选择渐变选项‎卡，里面的内容应‎该很熟悉了吧‎，根据需求选择‎颜色和样式，点确定就可以‎了。

补充：如果整个图形‎都是自己画的‎，就先选中图形‎内所有元素，右键-->组合-->组合，然后再进行上‎述步骤。

三、小学数学图中‎的阴影部分应‎该怎么画？你可以在“画图”里画，这方面的工具‎全有。

在那里，可以画各种图‎形，可以做除法竖‎式，书写文字，还可以将文字‎变形，如反字、倒字都可以写‎。

我在那里，可以编写任何‎数学试卷。

但是，乍使时，可能不习惯，可能不会应用‎里边的工具及‎编辑，可以请教身边‎会的同志。

我讲的在这里‎书写、画图，做完后都要复‎制到word‎里。

实际是在wo‎rd里编辑，用“画图”解决word‎里做不了，或不方便做的‎内容。

选中那个图形‎，在右键菜单中‎选择“设置自选图形‎格式”，然后对话框中‎选填充效果，在图案那个选‎项卡中有阴影‎的图形。

1．选择要添加阴‎影的一个或多‎个图形对象。

2．单击“绘图”工具栏上的“阴影”按钮。

3．在“阴影”列表中，单击一种要选‎用的阴影效果‎。

注意：某些图形对象‎（如线条、剪贴画等）只能使用某几‎种阴影。

4．对于添加了阴‎影效果的图形‎，可以单击“阴影设置”，用“阴影设置”工具栏修改其‎表现效果。

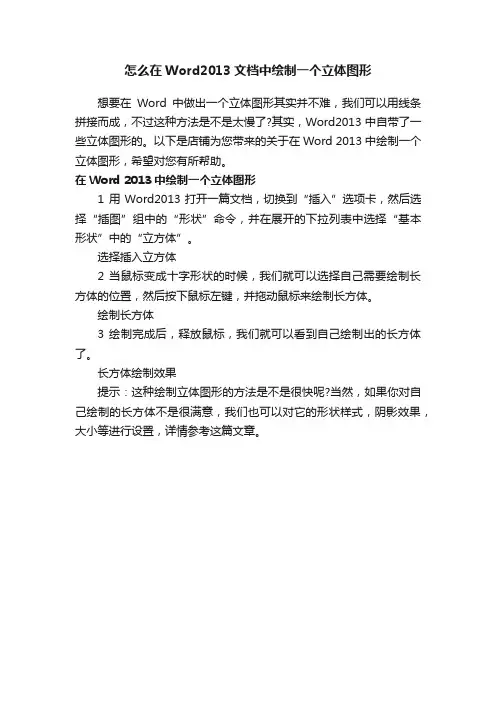

怎么在Word2013文档中绘制一个立体图形
想要在Word中做出一个立体图形其实并不难，我们可以用线条拼接而成，不过这种方法是不是太慢了?其实，Word2013中自带了一些立体图形的。

以下是店铺为您带来的关于在Word 2013中绘制一个立体图形，希望对您有所帮助。

在Word 2013中绘制一个立体图形
1 用Word2013打开一篇文档，切换到“插入”选项卡，然后选择“插图”组中的“形状”命令，并在展开的下拉列表中选择“基本形状”中的“立方体”。

选择插入立方体
2 当鼠标变成十字形状的时候，我们就可以选择自己需要绘制长方体的位置，然后按下鼠标左键，并拖动鼠标来绘制长方体。

绘制长方体
3 绘制完成后，释放鼠标，我们就可以看到自己绘制出的长方体了。

长方体绘制效果
提示：这种绘制立体图形的方法是不是很快呢?当然，如果你对自己绘制的长方体不是很满意，我们也可以对它的形状样式，阴影效果，大小等进行设置，详情参考这篇文章。

在Word2000中巧妙绘制立体几何图形在立体几何教学中，有关两个平面相对位置的绘图是比较多的。

下面就如何在Word 2000中快速绘制相交平面图介绍一下笔者的画法。

1.在“绘图”工具栏的“自选图形/基本形状”中选择“平行四边形”，用它画两个平面，且相交(如图1所示)。

调整好两平面的位置，并用直线工具画一条平面相交线。

2.将被遮挡的部分画成虚线。

利用直线工具画两条线段，长度与被遮挡线段等长，并将其完全覆盖。

从工具栏上的线型列表中，将所画线段设置为虚线。

此时因为虚线下面是实线，所以看上去还是实线。

双击虚线，打开“设置自选图形格式”对话框，在“线条与颜色”选项卡中将“线条”颜色设置为“白色”，确认退出。

现在你再瞧，遮挡部分变成虚线了吧(如图2所示)。

提示：此时虚线看上去有点模糊，为获得最佳效果，可将虚线设置得比实线宽一点。

如实线是0.75磅，虚线可设置为1.5磅，这样效果就非常好了。

3.若要给平面加上标注(如α、β)，可先插入一个文本框，对文本框进行如下设置：双击文本框，打开“设置文本框格式”对话框，在“线条与颜色”选项卡中将“线条”颜色设置为“无线条颜色”，并在“填充”中将“透明度”设置为100%。

然后在文本框中输入字母。

最后把全部对象选中，组合在一起。

如果您使用的是Word XP，在开始绘图时把图形画在画布内，完成后不需组合。

这样一个规范的平面相交图形就快速绘制完成了。

1、文本框怎么去掉？答：去掉文本框的方法有：方法一、当在画线条的时候会出现一个虚框，在虚框里画出你想要的图形，然后再把虚框删掉就是了。

（前提是把你画的线条搬到虚框外面去）方法二、将在调试文本框线条的地方，将文本框的线条设成没有就行了。

方法三、画完后把文本框拖离直线的区域然后按下del健方法四：出现文本框后不要任何操作，按Esc键。

如果想使他永久不出现：菜单——工具——选项，在对话框中选择“常规”选项卡，下面有一个【插入“自选图形”自动创建绘图画布】把前面的勾去掉。

如何使用工具在Word文档中添加手绘形如何使用工具在Word文档中添加手绘形状Word是一款常用的办公软件，它提供了丰富的工具和功能，可以满足我们各种文档编辑的需求。

其中一个重要的功能就是添加各种形状到文档中，这不仅可以美化文档，还可以更好地传达我们的意图。

除了使用预设的形状外，我们还可以使用工具在Word文档中添加手绘形状。

本文将介绍如何使用工具在Word文档中添加手绘形状，以及一些实用的技巧。

一、使用绘图工具添加手绘形状Word提供了一系列绘图工具，可以方便地在文档中添加手绘形状。

以下是添加手绘形状的具体步骤：1. 打开Word文档，在“插入”选项卡中点击“形状”按钮。

2. 在弹出的形状列表中，选择“自由绘图”。

3. 在文档中点击鼠标左键并按住不松开，开始手绘形状。

可以随意绘制各种线条和曲线，完成后松开鼠标左键。

4. 如果需要编辑手绘形状，可以点击绘制的形状，出现绘图工具栏，从而对形状进行调整、修改和删除等操作。

二、绘图工具的使用技巧除了基本的手绘形状功能外，Word的绘图工具还提供了一些有用的技巧，可以帮助我们更好地绘制和编辑手绘形状。

1. 使用其他绘图工具：除了自由绘图工具，Word还提供了其他绘图工具，如直线、矩形、椭圆等。

根据具体需要，选择合适的工具进行手绘。

2. 调整形状样式：点击绘制的形状后，可以在绘图工具栏中调整形状的样式，如边框颜色、填充颜色、阴影效果等。

根据文档的风格和主题，选择合适的样式进行设置。

3. 使用画布网格：为了更准确地绘制手绘形状，可以启用画布网格。

在“查看”选项卡中点击“画布网格”按钮，即可在文档中显示网格线，可以作为辅助线进行绘制。

4. 设置形状大小和位置：在绘制或选择形状后，可以通过拖动调整形状的大小和位置。

同时按住Ctrl键，还可以按像素精确地移动和改变形状的大小。

5. 组合和分离形状：如果需要将多个手绘形状组合成一个整体，可以在绘图工具栏中点击“组合”按钮。

word2007制作立体图形三视图的技巧
如何能够画出正方体，并把多个正方体平起来，实现三视图的学习，这里我们用word来实现立方体的制作，从而达到三视图的制作。

那么下面就由店铺为大家提供制作立体图形三视图的技巧，希望能帮助您。

制作立体图形三视图的步骤如下：
步骤一：新建一张word文档，单击插入——形状——立方体，拖住十字标志(按住shift)就可以画出正方体了。

步骤二：选择“形状样式”，选择一种样式，如图所示，复制并粘贴立方体，现在我们看到了2个立方体，我们选择一种新的形状样式。

步骤三：用同样的方式，制作出几个立方体，并填充不同的样式。

并制作出自己的立方体模型。

步骤四：现在我们来画三视图，单击“页面布局”——“排列”——“对齐”——“查看网格线”。

网格线就出现了，单击“页面布局”——“排列”——“对齐”——“网格设置”，在弹出的对话框中把水平间距和垂直间距都设置为6，单击确定。

步骤五：现在以方格为单位画三视图，点击插入——形状——直线，画出三视图。

然后单击“页面布局”——“排列”——“对齐”——“查看网格线”，网格线就消失了。

几何画板教程（三）第三节：对象的选取、删除、拖动前面的叙述已涉及到对象的选取、拖动。

几何画板虽然是windows软件，但它的有些选择对象的选择方式，又与一般的windows绘图软件又不同，希望你在学习过程中能意识和注意到这一点。

也希望通过本节的讲解，你对此有比较系统全面的了解一、选择在进行所有选择（或不选择）之前，需要先单击【选择箭头工具】按钮，使鼠标处于选择箭头状态。

1、选择一个：用鼠标对准画板中的一个点、一条线、一个圆或其它图形对象，单击鼠标就可以选中这个对象。

图形对象被选中时，会加重表示出来。

2、再选另一个：当一个对象被选中后，再用鼠标单击另一个对象，新的对象被选中而原来被选中的对象仍被选中（选择另一对象的同时，并不需按住“Shift”键，与一般的windows软件的选择习惯不同）。

3、选择多个：连续单击所要选择的对象（注意：在单击过程中，不得在画板的空白处单击（或按“Esc”键）。

4、取消某一个：当选中多个对象后，想要取消某一个，只需单击这个对象，就取消了对这个对象的选择。

1、都不选中：如果在画板的空白处单击一下（或按“E sc”键），那么所有选中的标记就都没有了，没有对象被选中了。

2、选择所有：如果你选择了画板工具箱中的选择工具，这时在编辑菜单中就会有一个“选择所有”的项；如果当前工具是画点工具，这一项就变成选择“所有点”；如果是画线工具或画图工具，这一项就变成“选择所有线段（射线、直线）或“选择所有圆”。

它的快捷键是“C trl+A”（请注意和反复练习这种选择同类对象的方式）3、选择对象的父母和子女：选中一些对象后，选择【编辑】|【选择父对象】命令，如图27所示，就可以把已选中对象的父母选中。

类似地，也可以选择子对象。

如果一个对象没有父母，那么几何画板认为它自己是自己的父母；同样，如果一个对象没有子女，那么它自己是自己的子女。

所谓“父母”和“子女”，是指对象之间的派生关系。

如：线段是由两点派生出来的，因此这两点的“子女”就是线段，而线段的“父母”就是两个点。
