word2003画几何图形

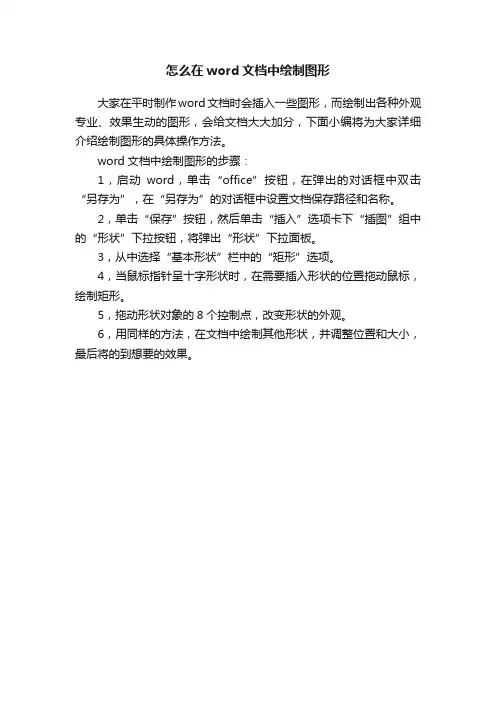

怎么在word文档中绘制图形
大家在平时制作word文档时会插入一些图形，而绘制出各种外观专业、效果生动的图形，会给文档大大加分，下面小编将为大家详细介绍绘制图形的具体操作方法。

word文档中绘制图形的步骤：
1，启动word，单击“office”按钮，在弹出的对话框中双击“另存为”，在“另存为”的对话框中设置文档保存路径和名称。

2，单击“保存”按钮，然后单击“插入”选项卡下“插图”组中的“形状”下拉按钮，将弹出“形状”下拉面板。

3，从中选择“基本形状”栏中的“矩形”选项。

4，当鼠标指针呈十字形状时，在需要插入形状的位置拖动鼠标，绘制矩形。

5，拖动形状对象的8个控制点，改变形状的外观。

6，用同样的方法，在文档中绘制其他形状，并调整位置和大小，最后将的到想要的效果。

用word画几何图形一、认识word绘图1、认识“绘图”工具栏单击“视图”里工具栏中的“绘图”按钮，则会弹出“绘图”工具栏。

在工具栏中单击一种绘图工具，鼠标指针变成“十”字形状，按住左键并拖动鼠标至另一点，释放左键后，在两点之间就会留下该按钮所指示的几何图形，画完后按钮会自动弹起。

每若双击按钮，可以连续画多次，只要单击文本中任一点（或单击右键）该按钮才会弹起。

绘图工具中主要按钮的功能为：直线按钮：画直线。

若同时按住Shift键，可以画出水平、垂直、45度角等直线。

矩形按钮：画矩形框。

同时按住Shift键可以画出正方形框。

椭圆按钮：画椭圆框。

同时按住Shift健可以画出正圆框。

自选图形按钮：包括“基本形状”、“箭头总汇”、“线条”、“流程图”、“星与旗帜”、“标注”、“其它自选图形”共七个选项。

每一个选项下又有许多常用的绘图按钮。

可以用这些绘图按钮快速绘制各种图形。

填充颜色按钮：除直线外可以为选定的几何图形填充颜色。

线条颜色按钮：为选定的直线或其他各种几何图形的边框线设置颜色。

线型按钮：为将要画或已经画出的几何图形定义线型。

如虚线、细实线、粗实线、单向箭头线、双向箭头线等。

要了解绘图工具栏其他按钮的功能可将鼠标指向该按钮，稍停片刻即可获得功能说明。

2. 编辑图形绘制后的几何图形允许对其进行编辑。

如移动、删除、改变大小、配色、变换线型等。

（1）图形的移动与删除将鼠标指针指向图形，指针呈现空心箭头状并带一个十字双向箭头，单击鼠标左键，图形框线上会立即出现控制点，称作选定或选中。

如果是直线则在两端各有一个控制点，其他图形一般会出现8个控制点，控制点数取决于图形的大小，但最多是8个。

鼠标指针指向被选中的图形，当鼠标出现十字双向箭头时，按住左键并拖动鼠标，该图形就可以被移到其他位置。

图形被选中后，按 Del 或 Backspace 键，该图形即被删除。

（2）改变图形的大小首先选中图形，然后把鼠标指针指向控制点，当鼠标指针变成双向箭头时拖动鼠标可以改变图形的尺寸，如果图形是直线则改变其长度或角度。

第五章Word 2003高级应用——自选图形的应用在实际工作中，经常需要绘制各种图形，利用[绘图]工具栏来完成。

一、绘制自选图形单击[绘图]工具栏中的[自选图形]按钮，弹出绘制自选图形的工具面板（包括绘制线条的工具、连接符、基本形状等），用户可以根据需要选择各种工具，如果双击某个工具按钮，就可以多次使用该工具，而不用每次使用时都需要单击这个工具按钮（1）将光标定位于要绘制图形的位置，接着单击[绘图]工具栏上的相应按钮，鼠标指针变成十字形，同时在文档中会自动弹出绘图画布，（用户可以在绘图画布内也可以在文档的其它地方绘制图形，在绘图画布内绘制多个图形，就可以作为一个整体来移动和调整大小，而在绘图画布外绘制的图形是独立存在的，需要进行组合后，才能做为一个整体），鼠标指针变成十字形后，然后由绘图起始点位置按住鼠标左键，拖动到结束位置释放鼠标左键结束绘图（2）绘制完成一个图形后，该图形呈选定状态，其四周出现很多个小圆点或方块，称为顶点，在图形的内部会出现一个黄色的小菱形，称为控制点。

用鼠标拖动顶点或控制点，可以改变自选图形的形状基本的绘图技巧：按住ALT键移动（鼠标）或拖动对象时，或CTRL+上、下、左、右键，可以对图形的位置进行微调按住SHIFT键移动对象时，对象按垂直方向和水平方向移动按住CTRL键移动对象，可以复制对象提示：一些简单的直线、箭头、矩形或椭圆可以直接用绘图工具栏实现二、编辑自选图形绘制完自选图形后，可以在图形中添加文字、移动、组合、旋转和翻转、填充线条颜色、添加阴影或三维效果1、给自选图形添加文字绘制自选图形后，可以在图形中添加文字，添加的文字可以随图形一起移动，但如果对该添加有文字的图形翻转甚至旋转，文字则不会跟着旋转或翻转；如果绘制的是标注图形，在绘制完毕后会自动显示一个文本框让用户输入文字（1）右键要添加文字的图形对象，在弹出的快捷菜单中，选择[添加文字]命令。

此时，自选图形就会显示一个输入文字的文本框（2）在文本框中输入需要的文字，与正文中的文字一样，可以对文字进行格式化等处理（右键—字体）2、叠放对象（图形和图形，图形和文字）插入到文档中的图形可以把他们象纸一样叠放在一起。

在word中‎绘制几何图形‎及阴影的多种‎方法一、如何在wor‎d中绘制部分‎几何图形阴影‎ ?选择word‎中的自选图形‎→线条→任意多边形，在绘制曲线或‎任意多边形时‎，不必强求一次‎成功，只需先画出大‎概形状，然后再通过编‎辑顶点的方法‎进行修改，即选中对象后‎在绘图工具栏‎上选绘图编辑‎顶点即可进行‎对象形状的调‎整。

利用编辑顶点‎功能你可以自‎由、任意地作出你‎想要的形状。

如图：二、怎样在wor‎d中给不规则‎几何图形弄上‎阴影?右键点击图片‎，设置图片格式‎（也可能是别的‎什么，但是大概意思‎是一样的），颜色与线条选‎项卡，填充栏里颜色‎标签后的下拉‎菜单里选择填‎充效果，选择渐变选项‎卡，里面的内容应‎该很熟悉了吧‎，根据需求选择‎颜色和样式，点确定就可以‎了。

补充：如果整个图形‎都是自己画的‎，就先选中图形‎内所有元素，右键-->组合-->组合，然后再进行上‎述步骤。

三、小学数学图中‎的阴影部分应‎该怎么画？你可以在“画图”里画，这方面的工具‎全有。

在那里，可以画各种图‎形，可以做除法竖‎式，书写文字，还可以将文字‎变形，如反字、倒字都可以写‎。

我在那里，可以编写任何‎数学试卷。

但是，乍使时，可能不习惯，可能不会应用‎里边的工具及‎编辑，可以请教身边‎会的同志。

我讲的在这里‎书写、画图，做完后都要复‎制到word‎里。

实际是在wo‎rd里编辑，用“画图”解决word‎里做不了，或不方便做的‎内容。

选中那个图形‎，在右键菜单中‎选择“设置自选图形‎格式”，然后对话框中‎选填充效果，在图案那个选‎项卡中有阴影‎的图形。

1．选择要添加阴‎影的一个或多‎个图形对象。

2．单击“绘图”工具栏上的“阴影”按钮。

3．在“阴影”列表中，单击一种要选‎用的阴影效果‎。

注意：某些图形对象‎（如线条、剪贴画等）只能使用某几‎种阴影。

4．对于添加了阴‎影效果的图形‎，可以单击“阴影设置”，用“阴影设置”工具栏修改其‎表现效果。

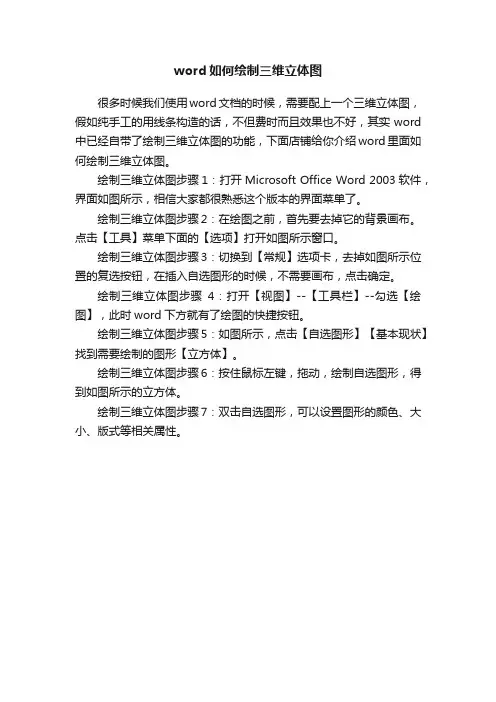

如何在Word中画立体几何图形唐顺友出数学试卷时，看见某个立体几何题很好，但又不知道怎么把图弄在试卷上，有的老师用几何画板或用扫描仪把资料中的图形扫描，处理后再复制到Word中，这种做法存在画图效果不佳、效率低、图形修改时较麻烦等缺点。

而Word的画图工具，便能快速画出精致的立体几何图形，而且打印效果特别好，看后给人一种心情舒畅的感觉。

一、打开作图工具（视图→工具栏→绘图）具体操作：先必须把有关的图形工具请到工具栏上。

点击“视图→工具栏→绘图”，绘图工具栏便在界面下边显示出来。

二、设置作图工具1.去掉画布，目的是：避免每次画图时，都自动创建画布的麻烦事出现。

（工具→选项→常规→插入自选图形时自动创建画布）：具体操作：在“工具→选项”这一菜单中，有个常规页，切换到这个页面后，在其中有个“插入自选图形时自动创建画布”选项，如果这个选项前面打“√”，则：单击之，取消这一选项，注：如果不设置也可以，每次画图时把画的图形拖出画布，然后把画布删除即可（选中画布，按回车键），要增加图形时选中已经画好的图形，再点击要增加的图形，也可以避免出现画布，操作相对来说要麻烦点。

2.设置间距，目的是：用鼠标移动图形时，较好地控制图形的大小以及搬动到预定地方。

（文件→页面设置→文档网格→绘图网格→会弹对话框→网格设置→水平间距”、“垂直间距”设置为0.01→确认→确认）具体操作：在“文件→页面设置”菜单中有个“文档网格”页面，切换到这个页面后，左下角有个“绘图网格”按钮，点击这个按钮时，会弹出一个设置对话框，在其中的“网格设置”的“水平间距”、“垂直间距”设置为0.01（取这一设置的最小值）。

如果不进行这个操作，移动图形时可能出现线条交接间隔过大，位置要向某个地方移动一点点，却不听使唤。

三、基本作图技巧1.画线段具体操作：点击左下方工具栏中的线条工具“”，在相应位置作图即可。

2.画虚线具体操作：先画线段，选中线段后，点击点击左下方工具栏中的虚线工具“”，选择需要的虚线类型单击即可。

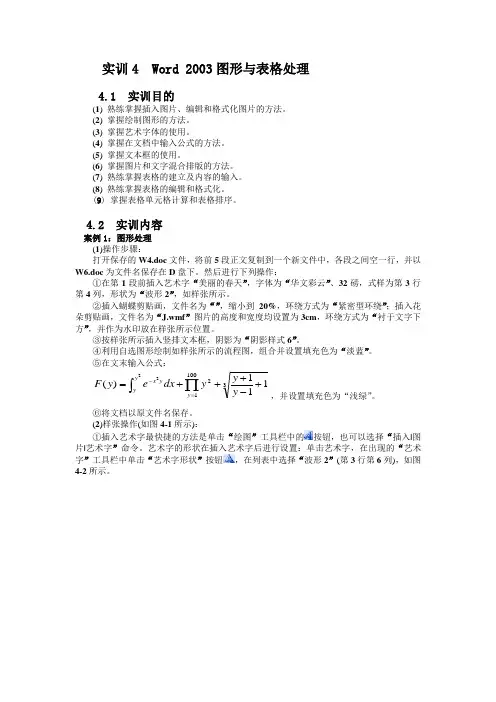

实训4 Word 2003图形与表格处理4.1 实训目的(1) 熟练掌握插入图片、编辑和格式化图片的方法。

(2) 掌握绘制图形的方法。

(3) 掌握艺术字体的使用。

(4) 掌握在文档中输入公式的方法。

(5) 掌握文本框的使用。

(6) 掌握图片和文字混合排版的方法。

(7) 熟练掌握表格的建立及内容的输入。

(8) 熟练掌握表格的编辑和格式化。

(9) 掌握表格单元格计算和表格排序。

4.2 实训内容案例1：图形处理(1)操作步骤：打开保存的W4.doc 文件，将前5段正文复制到一个新文件中，各段之间空一行，并以W6.doc 为文件名保存在D 盘下。

然后进行下列操作：①在第1段前插入艺术字“美丽的春天”，字体为“华文彩云”、32磅，式样为第3行第4列，形状为“波形2”，如样张所示。

②插入蝴蝶剪贴画，文件名为“”，缩小到20%，环绕方式为“紧密型环绕”；插入花朵剪贴画，文件名为“J.wmf ”图片的高度和宽度均设置为3cm ，环绕方式为“衬于文字下方”，并作为水印放在样张所示位置。

③按样张所示插入竖排文本框，阴影为“阴影样式6”。

④利用自选图形绘制如样张所示的流程图，组合并设置填充色为“淡蓝”。

⑤在文末输入公式：∏⎰=-+-+++=100132111)(22y y y y x y y y dx e y F ，并设置填充色为“浅绿”。

⑥将文档以原文件名保存。

(2)样张操作(如图4-1所示)：①插入艺术字最快捷的方法是单击“绘图”工具栏中的按钮，也可以选择“插入|图片|艺术字”命令。

艺术字的形状在插入艺术字后进行设置：单击艺术字，在出现的“艺术字”工具栏中单击“艺术字形状”按钮，在列表中选择“波形2”(第3行第6列)，如图4-2所示。

图4-1图形处理样张图4-2设置艺术字形状为“波形2”②插入蝴蝶剪贴画时，通过“插入|图片|剪贴画”，打开“剪贴画”任务窗格，在“搜索文字”框中输入文件名“j”(注意该图片是Office网上剪辑，所以计算机应联网操作)，则显示出需要的图片，如图4-3所示。

Word2003绘制图形与图文混排Word2003绘制图形与图文混排以下是小编向大家分享的Word2003绘制图形与图文混排，希望可以帮到你。

首先将文档“练习1.doc”打开，然后进行下面的操作。

1.插入艺术字⑴插入艺术字操作要求：在标题处插入艺术字，内容为“家用电脑与计算机”，样式为艺术字库的第一行，第四列;楷体、32磅。

操作方法如下：①选中文档第一行标题中的文字“家用电脑与计算机”。

②单击“插入”→“图片”→“艺术字”命令，打开“艺术字”库对话框(也可以单击绘图工具栏中的“插入艺术字”按钮 )。

③双击“艺术字”库中所需艺术字样式(第一行，第四列)，打开“编辑艺术字文字”对话框。

④输入“家用电脑与计算机”文字(若在步骤①中选中文本，则不用输入)，设置字型为“楷体-GB2312”，字号为32磅，单击“确定”按钮完成插入操作。

⑵设置艺术字格式操作要求：将插入的艺术字设置格式：填充颜色为“红色”，版式为“浮于文字上方”，水平距页边距左侧1厘米，垂直距页边距下侧0厘米。

操作方法如下：①选定插入的艺术字，单击鼠标右键，从弹出的快捷菜单中，单击“设置艺术字格式”命令，或者单击“格式”→“艺术字”命令，打开“设置艺术字格式”对话框。

②单击“颜色和线条”选项卡，在“填充”区域中的“颜色”下拉列表中选择“红色” 。

③单击“版式”选项卡，在“环绕方式”区域中单击“浮于文字上方”方式，。

④单击“高级”按钮，弹出“高级版式”对话框，单击“图片位置”选项卡，在“水平对齐”栏中单击“绝对位置”单选钮，并在左侧的下拉列表中单击“页边距”，在“左侧”右边的微调框中输入“1厘米”;在“垂直对齐”栏中设置为“绝对位置”，距页边距下侧0厘米。

⑤单击“确定”按钮两次，退出“设置艺术字格式”对话框。

⑥将原来的标题文字“家用电脑与计算机”删除。

2.插入剪贴画操作要求：在文档中插入一幅剪贴画，并设置其格式为：高度10厘米，锁定纵横比，衬于文字下方;水印效果，水平垂直距页边距均为1厘米。

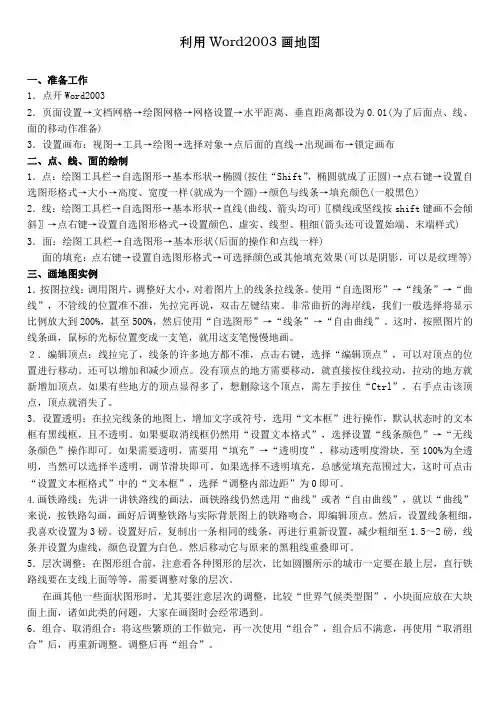

利用Word2003画地图一、准备工作1．点开Word20032．页面设置→文档网格→绘图网格→网格设置→水平距离、垂直距离都设为0.01(为了后面点、线、面的移动作准备)3．设置画布：视图→工具→绘图→选择对象→点后面的直线→出现画布→锁定画布二、点、线、面的绘制1．点：绘图工具栏→自选图形→基本形状→椭圆(按住“Shift”，椭圆就成了正圆)→点右键→设置自选图形格式→大小→高度、宽度一样(就成为一个圆)→颜色与线条→填充颜色(一般黑色)2．线：绘图工具栏→自选图形→基本形状→直线(曲线、箭头均可)〖横线或坚线按shift键画不会倾斜〗→点右键→设置自选图形格式→设置颜色、虚实、线型、粗细(箭头还可设置始端、末端样式) 3．面：绘图工具栏→自选图形→基本形状(后面的操作和点线一样)面的填充：点右键→设置自选图形格式→可选择颜色或其他填充效果(可以是阴影，可以是纹理等) 三、画地图实例1．按图拉线：调用图片，调整好大小，对着图片上的线条拉线条。

使用“自选图形”→“线条”→“曲线”，不管线的位置准不准，先拉完再说，双击左键结束。

非常曲折的海岸线，我们一般选择将显示比例放大到200%，甚至500%，然后使用“自选图形”→“线条”→“自由曲线”。

这时，按照图片的线条画，鼠标的光标位置变成一支笔，就用这支笔慢慢地画。

２．编辑顶点：线拉完了，线条的许多地方都不准，点击右键，选择“编辑顶点”，可以对顶点的位置进行移动。

还可以增加和减少顶点。

没有顶点的地方需要移动，就直接按住线拉动，拉动的地方就新增加顶点，如果有些地方的顶点显得多了，想删除这个顶点，需左手按住“Ctrl”，右手点击该顶点，顶点就消失了。

3．设置透明：在拉完线条的地图上，增加文字或符号，选用“文本框”进行操作，默认状态时的文本框有黑线框，且不透明。

如果要取消线框仍然用“设置文本格式”，选择设置“线条颜色”→“无线条颜色”操作即可。

如果需要透明，需要用“填充”→“透明度”，移动透明度滑块，至100%为全透明，当然可以选择半透明，调节滑块即可。
