九年级物理电路设计

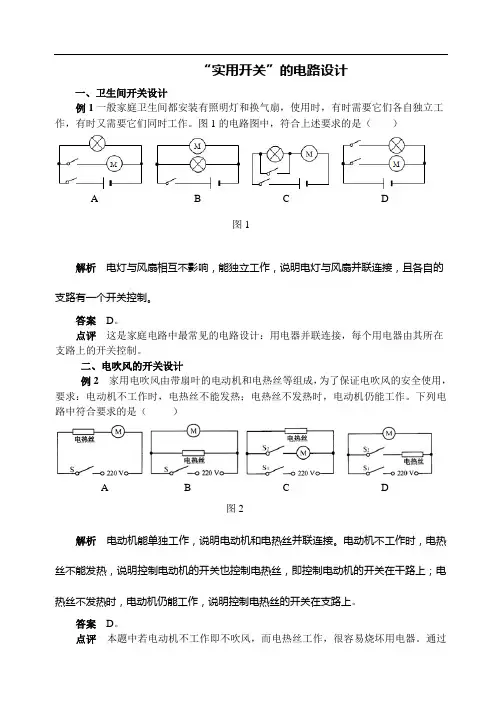

“实用开关”的电路设计一、卫生间开关设计例1一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作。

图1的电路图中，符合上述要求的是（）A B C D图1解析电灯与风扇相互不影响，能独立工作，说明电灯与风扇并联连接，且各自的支路有一个开关控制。

答案D。

点评这是家庭电路中最常见的电路设计：用电器并联连接，每个用电器由其所在支路上的开关控制。

二、电吹风的开关设计例2 家用电吹风由带扇叶的电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。

下列电路中符合要求的是（）A B C D图2解析电动机能单独工作，说明电动机和电热丝并联连接。

电动机不工作时，电热丝不能发热，说明控制电动机的开关也控制电热丝，即控制电动机的开关在干路上；电热丝不发热时，电动机仍能工作，说明控制电热丝的开关在支路上。

答案D。

点评本题中若电动机不工作即不吹风，而电热丝工作，很容易烧坏用电器。

通过干路开关、支路开关设计的配合，有效地避免了这种危险的出现。

三、公交车的开关设计例3 近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光，提醒司机有乘客需要下车。

请设计一个符合要求的电路图。

（已画出指示灯和电源，如图3所示）解析 只要按下任何一个按钮，指示灯电铃都会发光，说明这两个开关互不影响，是并联的。

答案 如图4所示。

点评 开关并联连接时，闭合其中任何一个开关，被控制用电器所在电路是通路，用电器工作；只有当所有开关断开时，用电器所在电路是断路，用电器停止工作。

四、轿车的开关设计例4 小轿车一般都设有暗锁开关，只有闭合暗锁开关，并同时使用钥匙才能启动轿车。

图5中关于暗锁开关和钥匙开关的电路图正确的是 ( )解析 只有闭合暗锁开关，并同时使用钥匙才能启动轿车，说明暗锁开关和钥匙相互制约，是串联连接。

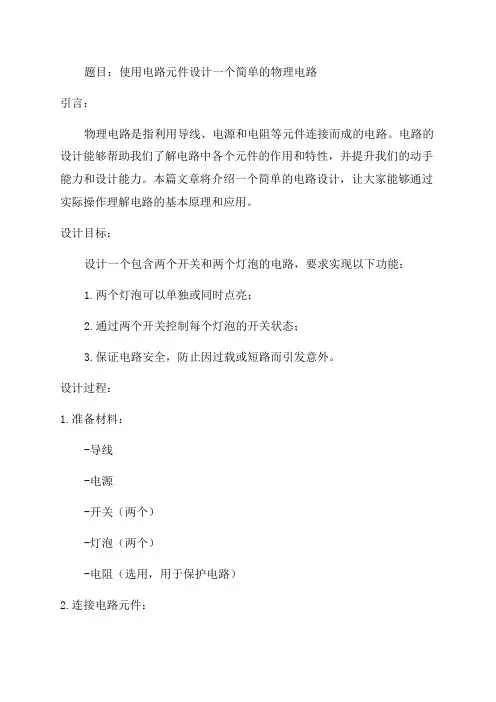

题目：使用电路元件设计一个简单的物理电路引言：物理电路是指利用导线、电源和电阻等元件连接而成的电路。

电路的设计能够帮助我们了解电路中各个元件的作用和特性，并提升我们的动手能力和设计能力。

本篇文章将介绍一个简单的电路设计，让大家能够通过实际操作理解电路的基本原理和应用。

设计目标：设计一个包含两个开关和两个灯泡的电路，要求实现以下功能：1.两个灯泡可以单独或同时点亮；2.通过两个开关控制每个灯泡的开关状态；3.保证电路安全，防止因过载或短路而引发意外。

设计过程：1.准备材料：-导线-电源-开关（两个）-灯泡（两个）-电阻（选用，用于保护电路）2.连接电路元件：a.将两个开关和两个灯泡按照以下连接方式连接起来：-将电源的正极与一个开关连接；-将另一个开关的一个端口与第一个开关的另一个端口连接；-将两个灯泡的一个端口分别与两个开关的另一个端口连接；-将电源的负极分别与两个灯泡的另一个端口连接。

3.检查电路连接是否正确：a.确保所有元件之间的连接牢固；b.检查是否有短路或断路的情况；c.确保电路连接没有倒扣。

4.设计电路的开关控制功能：a.将第一个开关连接到一个灯泡上，用于控制该灯泡的开关状态；b.将第二个开关连接到另一个灯泡上，用于控制该灯泡的开关状态；c.通过两个开关的组合操作，可以分别控制两个灯泡的开关状态。

5.设计电路的保护功能：a.为电路添加适当的电阻元件，用于限制电流大小，以防止过载情况发生；b.确保电路的负载能够匹配电源的电压和电流，避免电路短路引发火灾等危险。

实验结果：通过电路元件的连接设计和开关控制功能的实现，我们可以得到以下实验结果：-开关1和开关2均关闭时，两个灯泡均不亮；-开关1打开时，灯泡1亮，灯泡2不亮；-开关2打开时，灯泡2亮，灯泡1不亮；-开关1和开关2均打开时，两个灯泡均亮。

结论：本篇文章设计了一个简单的电路，通过对电路元件的连接和开关控制功能进行设计，实现了两个灯泡的单独或同时点亮的功能。

教科版九年级物理下册9.1《家庭电路》（集体备课）教学设计一、教学内容本节课的教学内容来自于教科版九年级物理下册第九章第一节《家庭电路》。

具体内容包括：1. 家庭电路的基本组成和各部分作用。

2. 家庭电路的电压和电流。

3. 家庭电路的连接方式。

4. 家庭电路中的开关和保险丝的作用。

二、教学目标1. 让学生了解家庭电路的基本组成和各部分作用，掌握家庭电路的电压和电流。

2. 培养学生动手操作能力，能正确连接简单电路。

3. 培养学生观察生活，学以致用的能力，提高学生对物理学科的兴趣。

三、教学难点与重点1. 教学难点：家庭电路中电压和电流的计算，开关和保险丝的工作原理。

2. 教学重点：家庭电路的基本组成和各部分作用，家庭电路的连接方式。

四、教具与学具准备1. 教具：多媒体课件，电路图，实物电路，电压表，电流表。

2. 学具：学生实验器材，电路图，笔记本。

五、教学过程1. 实践情景引入：让学生谈谈在日常生活中遇到的家庭电路问题，引导学生关注家庭电路。

2. 理论讲解：通过多媒体课件，详细讲解家庭电路的基本组成和各部分作用，家庭电路的电压和电流。

3. 例题讲解：通过电路图和实物电路，讲解家庭电路的连接方式，电压表和电流表的使用方法。

4. 随堂练习：让学生根据电路图，分析电路的连接方式，计算电路中的电压和电流。

5. 动手实验：学生分组进行实验，连接简单电路，观察电压表和电流表的读数，验证理论知识的正确性。

六、板书设计板书设计如下：家庭电路1. 基本组成：电源、用电器、开关、保险丝、导线2. 电压：220V3. 电流：I=U/R4. 连接方式：并联七、作业设计1. 请用文字和图示说明家庭电路的基本组成和各部分作用。

2. 根据家庭电路的电压和电流公式，计算一个家庭电路中的电流。

3. 观察生活中的家庭电路，描述其连接方式。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践情景引入，理论讲解，例题讲解，动手实验等环节，让学生了解了家庭电路的基本组成和各部分作用，掌握了家庭电路的电压和电流。

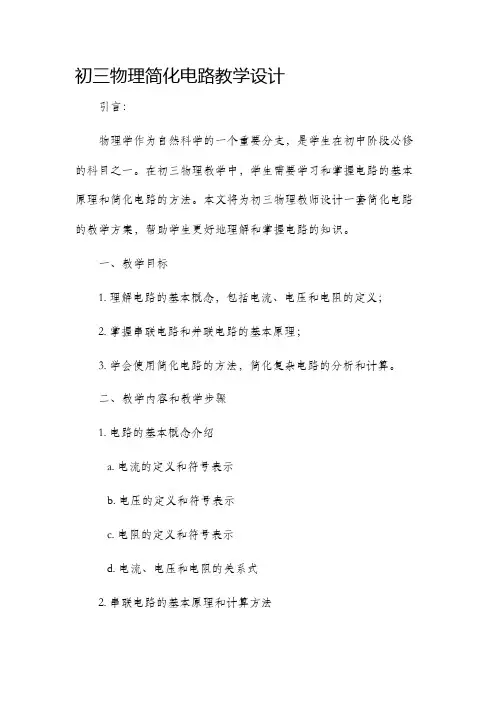

初三物理简化电路教学设计引言：物理学作为自然科学的一个重要分支，是学生在初中阶段必修的科目之一。

在初三物理教学中，学生需要学习和掌握电路的基本原理和简化电路的方法。

本文将为初三物理教师设计一套简化电路的教学方案，帮助学生更好地理解和掌握电路的知识。

一、教学目标1. 理解电路的基本概念，包括电流、电压和电阻的定义；2. 掌握串联电路和并联电路的基本原理；3. 学会使用简化电路的方法，简化复杂电路的分析和计算。

二、教学内容和教学步骤1. 电路的基本概念介绍a. 电流的定义和符号表示b. 电压的定义和符号表示c. 电阻的定义和符号表示d. 电流、电压和电阻的关系式2. 串联电路的基本原理和计算方法a. 串联电路的定义和符号表示b. 串联电路中电流的分布和电压的分配c. 串联电路中电阻的计算方法d. 通过例题演示串联电路的计算步骤和方法3. 并联电路的基本原理和计算方法a. 并联电路的定义和符号表示b. 并联电路中电流的分配和电压的相同c. 并联电路中电阻的计算方法d. 通过例题演示并联电路的计算步骤和方法4. 简化电路的方法和实例分析a. 串联电路中电阻的简化方法b. 并联电路中电阻的简化方法c. 通过实例分析和计算来演练简化电路的方法5. 实验设计与实践a. 设计一些简单的电路实验，让学生实际操作串联和并联电路b. 引导学生观察实验现象，并对结果进行分析和讨论c. 结合实验结果进一步讲解电路运行的原理和规律三、教学方法和注意事项1. 教学方法a. 理论讲解结合实例演示，提高学生的理解和兴趣b. 引导学生通过思考和解决问题，培养创新和应用能力c. 实验教学结合理论教学，提高学生的动手实践能力2. 注意事项a. 避免文字过于冗长，讲解精炼明了，语言简洁生动b. 引导学生参与课堂讨论和互动，提高课堂氛围和学习效果c. 给予学生足够的练习机会，巩固所学电路的计算和简化方法四、教学评估和反馈1. 完成电路分析和计算的习题2. 实验表现和实验报告3. 课堂参与和学习态度结论：通过本文设计的初三物理简化电路教学方案，可以帮助学生更好地掌握和理解电路的基本原理、简化电路的方法和实际应用。

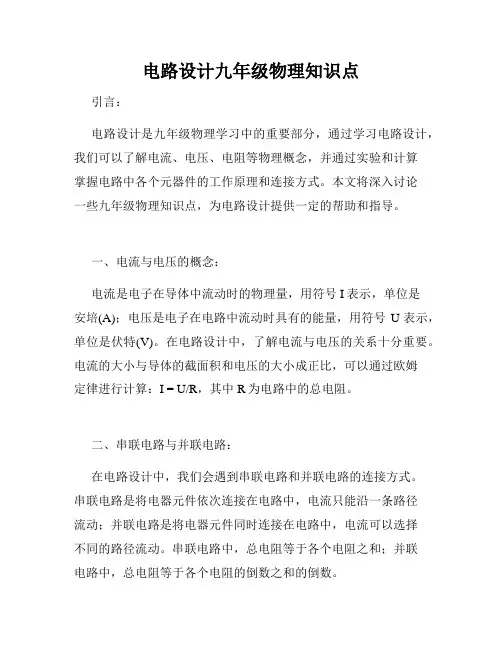

电路设计九年级物理知识点引言：电路设计是九年级物理学习中的重要部分，通过学习电路设计，我们可以了解电流、电压、电阻等物理概念，并通过实验和计算掌握电路中各个元器件的工作原理和连接方式。

本文将深入讨论一些九年级物理知识点，为电路设计提供一定的帮助和指导。

一、电流与电压的概念：电流是电子在导体中流动时的物理量，用符号I表示，单位是安培(A)；电压是电子在电路中流动时具有的能量，用符号U表示，单位是伏特(V)。

在电路设计中，了解电流与电压的关系十分重要。

电流的大小与导体的截面积和电压的大小成正比，可以通过欧姆定律进行计算：I = U/R，其中R为电路中的总电阻。

二、串联电路与并联电路：在电路设计中，我们会遇到串联电路和并联电路的连接方式。

串联电路是将电器元件依次连接在电路中，电流只能沿一条路径流动；并联电路是将电器元件同时连接在电路中，电流可以选择不同的路径流动。

串联电路中，总电阻等于各个电阻之和；并联电路中，总电阻等于各个电阻的倒数之和的倒数。

三、电流的分流与电压的合并：在电路设计中，我们需要面临电流的分流和电压的合并的问题。

电流的分流是将总电流分成多个部分，分别流过不同的电阻；电压的合并是将多个电压合并为一个总电压。

根据基尔霍夫定律，电路中的总电流等于各个分支电流之和；串联电路中的总电压等于各个电压之和。

四、电阻的计算与电功率的关系：电阻是电子在导体中运动时遇到的阻碍，直接影响电路中的电流和电压。

根据欧姆定律，电阻等于电压与电流的比值，即R =U/I。

另一方面，电功率是电流通过电阻时产生的功率，可以通过P = UI计算。

通过合理选择电阻的大小，我们可以控制电路中的电流和电压，以达到设计的要求。

五、安全注意事项：在进行电路设计的过程中，安全是非常重要的。

首先，我们应当避免触摸裸露的导线，以免触电；其次，使用正确的电源和插座，确保电路供电稳定；此外，电路设计中使用的元器件要符合国家标准，避免使用劣质产品，以免发生电路故障和火灾。

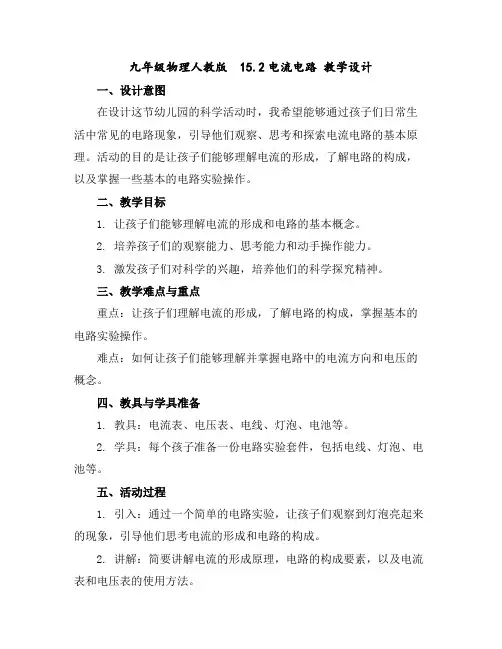

九年级物理人教版 15.2电流电路教学设计一、设计意图在设计这节幼儿园的科学活动时，我希望能够通过孩子们日常生活中常见的电路现象，引导他们观察、思考和探索电流电路的基本原理。

活动的目的是让孩子们能够理解电流的形成，了解电路的构成，以及掌握一些基本的电路实验操作。

二、教学目标1. 让孩子们能够理解电流的形成和电路的基本概念。

2. 培养孩子们的观察能力、思考能力和动手操作能力。

3. 激发孩子们对科学的兴趣，培养他们的科学探究精神。

三、教学难点与重点重点：让孩子们理解电流的形成，了解电路的构成，掌握基本的电路实验操作。

难点：如何让孩子们能够理解并掌握电路中的电流方向和电压的概念。

四、教具与学具准备1. 教具：电流表、电压表、电线、灯泡、电池等。

2. 学具：每个孩子准备一份电路实验套件，包括电线、灯泡、电池等。

五、活动过程1. 引入：通过一个简单的电路实验，让孩子们观察到灯泡亮起来的现象，引导他们思考电流的形成和电路的构成。

2. 讲解：简要讲解电流的形成原理，电路的构成要素，以及电流表和电压表的使用方法。

3. 实践：孩子们分组进行电路实验，通过实际操作，观察电流的方向和电压的变化，理解并掌握电流电路的基本概念。

4. 分享：每组分享自己的实验结果和感受，引导孩子们进行思考和交流。

六、活动重难点重点：让孩子们理解电流的形成，了解电路的构成，掌握基本的电路实验操作。

难点：如何让孩子们能够理解并掌握电路中的电流方向和电压的概念。

七、课后反思及拓展延伸课后，我会反思孩子们在活动中的表现，以及他们对电流电路的理解程度，根据实际情况，进行适当的辅导和指导。

同时，我也会设计一些有趣的拓展活动，让孩子们能够在实践中进一步理解和掌握电流电路的知识。

总的来说，我希望通过这节活动，让孩子们能够对电流电路有一个基本的认识，培养他们的观察能力、思考能力和动手操作能力，更重要的是，激发他们对科学的兴趣，培养他们的科学探究精神。

重点和难点解析一、引入环节的设计我选择了通过一个简单的电路实验来引入活动，让孩子们能够直观地观察到灯泡亮起来的现象。

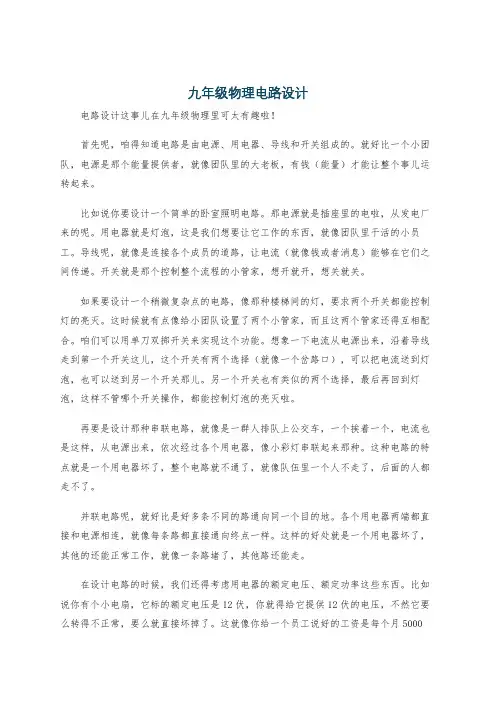

九年级物理电路设计电路设计这事儿在九年级物理里可太有趣啦！首先呢，咱得知道电路是由电源、用电器、导线和开关组成的。

就好比一个小团队，电源是那个能量提供者，就像团队里的大老板，有钱（能量）才能让整个事儿运转起来。

比如说你要设计一个简单的卧室照明电路。

那电源就是插座里的电啦，从发电厂来的呢。

用电器就是灯泡，这是我们想要让它工作的东西，就像团队里干活的小员工。

导线呢，就像是连接各个成员的道路，让电流（就像钱或者消息）能够在它们之间传递。

开关就是那个控制整个流程的小管家，想开就开，想关就关。

如果要设计一个稍微复杂点的电路，像那种楼梯间的灯，要求两个开关都能控制灯的亮灭。

这时候就有点像给小团队设置了两个小管家，而且这两个管家还得互相配合。

咱们可以用单刀双掷开关来实现这个功能。

想象一下电流从电源出来，沿着导线走到第一个开关这儿，这个开关有两个选择（就像一个岔路口），可以把电流送到灯泡，也可以送到另一个开关那儿。

另一个开关也有类似的两个选择，最后再回到灯泡，这样不管哪个开关操作，都能控制灯泡的亮灭啦。

再要是设计那种串联电路，就像是一群人排队上公交车，一个挨着一个，电流也是这样，从电源出来，依次经过各个用电器，像小彩灯串联起来那种。

这种电路的特点就是一个用电器坏了，整个电路就不通了，就像队伍里一个人不走了，后面的人都走不了。

并联电路呢，就好比是好多条不同的路通向同一个目的地。

各个用电器两端都直接和电源相连，就像每条路都直接通向终点一样。

这样的好处就是一个用电器坏了，其他的还能正常工作，就像一条路堵了，其他路还能走。

在设计电路的时候，我们还得考虑用电器的额定电压、额定功率这些东西。

比如说你有个小电扇，它标的额定电压是12伏，你就得给它提供12伏的电压，不然它要么转得不正常，要么就直接坏掉了。

这就像你给一个员工说好的工资是每个月5000块，你要是给3000或者8000（不符合额定的情况），那他的工作状态肯定就不对啦。

九年级物理电路设计专题一、题目1。

1. 题目：用笔画线代替导线，将图中元件连接成电路，要求：两灯并联，开关S1控制L1，开关S2控制L2，电流表测量干路电流，导线不能交叉。

解析：首先明确两灯并联的连接方式，即从电源正极出发，分别引出两条支路到两个灯泡，然后汇合回到电源负极。

开关S1与L1串联在一条支路中，这样S1就能控制L1；开关S2与L2串联在另一条支路中，可控制L2。

电流表测量干路电流，应连接在电源正极到分支点之间或者两支路汇合点到电源负极之间。

二、题目2。

1. 题目：设计一个电路，有电源、一个开关、两个灯泡，要求两灯串联，并且能通过开关控制电路的通断。

解析：对于串联电路，电流路径只有一条。

将电源、开关、两个灯泡依次用导线连接起来，这样当开关闭合时，电流依次通过两个灯泡，电路形成通路，灯泡发光；开关断开时，电路断路，灯泡熄灭。

三、题目3。

1. 题目：现有电源、开关、定值电阻R1、滑动变阻器R2、电压表、电流表各一个，设计一个电路，要求能通过滑动变阻器改变电路中的电流，并且能用电压表测量R1两端的电压，电流表测量电路中的电流。

解析：将电源、开关、定值电阻R1、滑动变阻器R2串联起来，电流表串联在电路中，这样就能测量电路中的电流。

电压表与R1并联，因为电压表要测量R1两端的电压。

滑动变阻器接入电路后，通过改变其接入电路的电阻大小，就可以改变电路中的总电阻，根据欧姆定律I = (U)/(R)（其中I为电流，U为电压，R为电阻），当电压不变时，电阻改变，电流就会改变。

四、题目4。

1. 题目：在一个电路中，有两个定值电阻R1和R2，一个开关，一个电流表，要求开关闭合时，电流表能测量R1中的电流。

解析：将电源、开关、R1、电流表串联起来形成一个回路，R2不接入这个回路。

这样当开关闭合时，电流通过R1和电流表，电流表就能测量R1中的电流。

五、题目5。

1. 题目：设计一个电路，有电池组、两个开关S1和S2、两个灯泡L1和L2，要求当S1闭合、S2断开时，L1亮；当S1断开、S2闭合时，L2亮；当S1和S2都闭合时，L1和L2都亮。

初三物理设计电路题技巧设计电路题是初中物理的重点和难点，对于许多学生来说，这是一个挑战。

为了帮助初三学生更好地应对这一挑战，本文将介绍一些设计电路题的技巧。

一、明确题目要求在开始设计电路之前，首先要仔细阅读题目，明确题目要求。

通常，题目会给出一些关于电路的描述，如需要几个开关、电源电压是多少伏、需要连接哪些用电器等。

明确这些要求后，可以开始思考如何设计电路。

二、分析电路结构在设计电路时，需要分析电路的结构。

通常，电路由电源、开关、用电器和导线组成。

根据题目要求，确定哪些开关需要连接在一起，哪些用电器需要并联或串联。

同时，要注意电路中的电流和电压情况，以便选择合适的电阻、灯泡等用电器。

三、选择合适的用电器在设计电路时，需要根据电路中的电流和电压情况，选择合适的电阻、灯泡等用电器。

例如，如果电路中的电流较大，需要选择电阻较大的用电器；如果电源电压较低，需要选择功率较小的灯泡等用电器。

同时，要注意用电器的工作电压和工作电流，以确保它们在电路中能够正常工作。

四、画出电路图在设计好电路结构后，需要将电路图画出来。

在画图时，要注意连接顺序和导线颜色等问题。

同时，要保证电路图中各个开关、用电器和导线之间的连接正确无误。

画好电路图后，可以对照题目要求进行检查和修改。

五、答题技巧在答题时，要注意以下几点：首先，要仔细阅读题目要求，不要漏掉任何细节；其次，要根据题目要求设计电路结构，并选择合适的用电器；最后，要将电路图画出来，并对照题目要求进行检查和修改。

在画图时，要特别注意导线的连接顺序和颜色等问题。

如果遇到困难，可以参考课本上的电路图或向老师请教。

六、拓展思路除了以上几个技巧外，还可以拓展思路，从不同的角度思考如何设计电路题。

例如，可以从电功率的角度出发，思考如何选择合适的用电器和导线；可以从安全用电的角度出发，思考如何保证电路中的电流和电压不超过用电器的安全范围。

通过拓展思路，可以更好地应对不同类型的电路题。
