现代索娜塔2.0自动变速器系统41

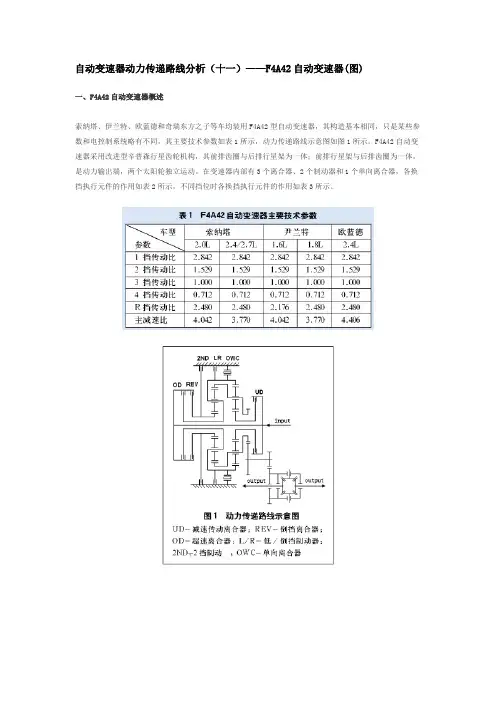

自动变速器动力传递路线分析（十一）——F4A42自动变速器(图)一、F4A42自动变速器概述索纳塔、伊兰特、欧蓝德和奇瑞东方之子等车均装用F4A42型自动变速器，其构造基本相同，只是某些参数和电控制系统略有不同，其主要技术参数如表1所示，动力传递路线示意图如图1所示。

F4A42自动变速器采用改进型辛普森行星齿轮机构，其前排齿圈与后排行星架为一体；前排行星架与后排齿圈为一体，是动力输出端，两个太阳轮独立运动。

在变速器内部有3个离合器、2个制动器和1个单向离合器，各换挡执行元件的作用如表2所示，不同挡位时各换挡执行元件的作用如表3所示。

二、F4A42自动变速器动力传递分析1. R挡动力传递分析倒挡动力传递路线如图2所示，倒挡时，倒挡离合器（REV）结合，将输入轴动力传递到倒挡太阳轮；低/倒挡制动器（L/R）工作，固定低/倒挡齿圈和超速挡行星架，输出行星架反向减速旋转。

2. 1挡动力传递分析1挡动力传递路线如图3所示，1挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；单向离合器（OWC）锁止，单向固定低/倒挡齿圈和超速挡行星架，在手动1挡或D位1挡且车速低于10km/h时，低/倒挡制动器（L/R）工作，双向固定低/倒挡齿圈和超速挡行星架，输出行星架同向减速旋转。

3. 2挡动力传递分析2挡动力传递路线如图4所示，2挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；2挡制动器（2ND）工作，固定倒挡太阳轮，输出行星架同向减速旋转。

4. 3挡动力传递分析3挡动力传递路线如图5所示，3挡时，减速离合器（UD）结合，将输入轴动力传递到减速太阳轮；超速挡离合器工作，将输入轴动力传递到超速挡行星架，行星齿轮机构中有两个部件被同时驱动，则整个行星齿轮机构以一个整体旋转，传动比为1:1。

5. 4挡动力传递分析4挡动力传递路线如图6所示，4挡时，超速挡离合器（OD）工作，将输入轴动力传递到超速挡行星架；2挡制动器（2ND）工作，固定倒挡太阳轮，则输出行星架同向增速旋转。

5
2. R4AW4-C-FI 自动变速器（适用车型：富利卡） 二十二、 奇瑞车系自动变速器 1. ZF-4HP14 自动变速器（适用车型：奇瑞风云） 2. P4A42 自动变速器（适用车型：奇瑞东方之子） 二十三、 海南马自达福美来 FN4A-EL 自动变速器 二十四、 南京菲亚特派力奥/西耶那自动变速器 二十五、 一汽奔腾自动变速器 二十六、 大众和奥迪车系自动变速器 1. 09G 自动变速器（适用车型：一汽大众迈腾、一汽大众速腾、上海大众波罗、上海大众 途安） 2. 09D 自动变速器（适用车型：大众途锐） 3. 09E 自动变速器（适用车型；奥迪 A8） 4. 01V（ZF-5HP-19）自动变速器（适用车型：奥迪 A6、奥迪 A4、帕萨特 B5） 5. 01J 无级变速器（适用车型：奥迪 A6、奥迪 A4） 6. 01N 自动变速器（适用车型：帕萨特 B5、桑塔纳 2000） 7. 01M 自动变速器（适用车型：一汽大众宝来、一汽大众高尔夫、一汽大众捷达） 8. ZF—4HP-l8FLE/A 自动变速器（适用车型：奧迪 100） 9. 096、097 自动变速器（适用车型：奧迪 100、奥迪 90） 10. 001 自动变速器（适用车型：上海大众波罗）
096、097 各挡传动比 自动变速器型号 1 挡传动比 2 挡传动比 3 挡传动比 4 挡传动比 R 挡传动比 大众 096、097 2.714 1.551 1 0.679 2.111
6
1.换挡手柄在 D 位 D1 挡的传动路线和档位分析 096、097 自动变速器 D1 挡传动示意， （D1 挡也叫经济 1 挡）涡轮将旋转动 力传给输入轴 1，前进挡离合器 C1 结合（德国车离合器用 K 代表，我们为了理 解方便离合器还是用 C 代表） 由小太阳轮顺转输入，短行星轮与小太阳轮外啮合 （反转） 并将反力传给行星架，行星架也想反转但被单向离合器 F 单向卡住不能 反转只好不动， 短行星轮自转将动力传给长行星轮，长行星轮与短行星轮外啮合 （顺转自转）将动力传给公共齿圈，公共齿圈与长行星轮内啮合减速（顺转） 传 给输出轴。实现 D1 挡动力传递。 还有一个问题必须要在这里交代一下，就是长行星轮虽然是在顺转传动， 前 排大太阳轮与它外啮合反空转，现在是 1 挡传动，给 2 挡分析提供了理论依据。 2.换挡手柄在 1 位动力 1 挡的传动路线和档位分析 图 1-2-9 是 096、097 自动变速器动力 1 挡传动示意，当驾驶员将选挡手柄 放入 1 位置时，涡轮将旋转动力传给输入轴 1，前进挡离合器 C1 接合由小太阳 轮顺转输入，短行星轮与小太阳轮外啮合（反转）并将反力传给行星架，行星架 也想反转但被制动器 B2 固定不能反转只好不动，短行星轮自转将动力传给长行 星轮，长行星轮与短行星轮外啮合（顺转自转）将动力传给公共齿圈，公共齿圈 与长行星轮内啮合减速（顺转）传给输出轴。实现动力 1 挡动力传递。如果发动 机向车轮传递动力时与 D1 挡并没有区别，如果是车轮的滑行滚动速度快过发动 机传递速度时，此时的行星架被 B2 制动也不能顺转打滑，反衬动力没有地方消 耗，只能沿原来的路线反衬向发动机，而发动机却不会因为车轮的反衬动力推动 转得更快。因此车轮的滚动速度受到发动机工作循环的限制（俗称有发动机制 动） 。 3.1 挡传动理解关键： 后排小太阳轮顺转输入，通过两个惰轮（长行星轮，短行星轮）将动力传给 公共齿圈顺转，实现一级减速输出。 D1 挡的主要执行及控制元件有：C1、F。 动力 1 挡的主要执行及控制元件有：C1、B2。 1 挡传动比计算（按单排单级减速计算） ： 前排太阳轮=2器（适用车型：探险家） 3. 5R55E 自动变速器（适用车型：探险家） 4. AX4S 自动变速器（适用车型：稳达） 十五、 克莱斯勒车系自动变速器 1. 41TE/AE、F4AC1、A604 自动变速器（适用车型：大捷龙、航海家） 2. 42LE 自动变速器（适用车型：君王） 3. 31TH 自动变速器（适用车型：大捷龙） 4. 42RE、44RE 自动变速器（适用车型：大切诺基） 5. AW4 自动变速器（适用车型：北京切诺基） 十六、 上海通用车系自动变速器 1. 4T65E 自动变速器（适用车型：上海通用世纪、上海通用君越、上海通用君威、上海通 用陆尊、上海通用 GL8） 2. 5L40E 和 5150E 自动变速器（适用车型：上海通用荣御、凯迪拉克 CTS） 3. 6L50、6L80、6L90 自动变速器（适用车型：凯迪拉克赛威） 4. 4T45E 自动变速器（适用车型：上海通用君越） 5. ZF-4HPl6 自动变速器（适用车型：上海通用凯越、上海通用景程） 6. 81-40LE 自动变速器（适用车型：上海通用凯越、上海通用乐骋、长安福特嘉年华） 7. AF13 自动变速器（适用车型：上海通用赛欧） 8. 乐驰（SPARK）自动变速器 十七、东风车系自动变速器 1. 东风日产 RL4F03A/V 自动变速器（适用车型：风神蓝鸟） 2. 东风日产 RE4F03B 自动变速器（适用车型：东风日产阳光、东风日产颐达、东风日产 骐达） 3. 东风日产 RE4F04B 自动变速器（适用车型：东风日产天籁） 4. 东风日产轩逸 CVT

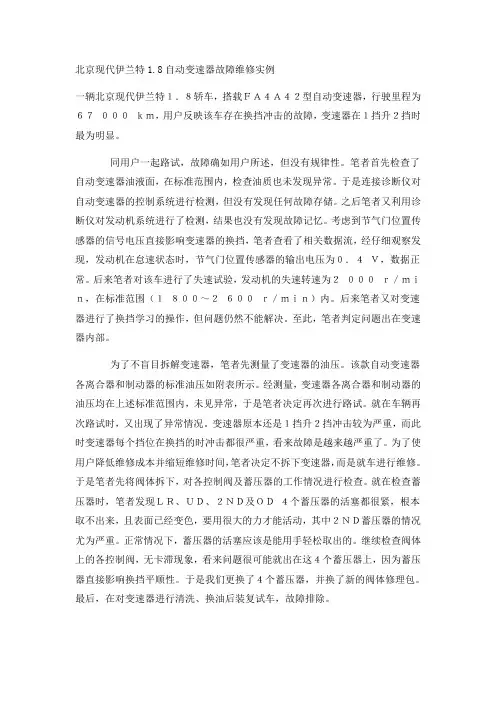

北京现代伊兰特1.8自动变速器故障维修实例一辆北京现代伊兰特１．８轿车，搭载ＦＡ４Ａ４２型自动变速器，行驶里程为６７０００ｋｍ，用户反映该车存在换挡冲击的故障，变速器在１挡升２挡时最为明显。

同用户一起路试，故障确如用户所述，但没有规律性。

笔者首先检查了自动变速器油液面，在标准范围内，检查油质也未发现异常。

于是连接诊断仪对自动变速器的控制系统进行检测，但没有发现任何故障存储。

之后笔者又利用诊断仪对发动机系统进行了检测，结果也没有发现故障记忆。

考虑到节气门位置传感器的信号电压直接影响变速器的换挡，笔者查看了相关数据流，经仔细观察发现，发动机在怠速状态时，节气门位置传感器的输出电压为０．４Ｖ，数据正常。

后来笔者对该车进行了失速试验，发动机的失速转速为２０００ｒ／ｍｉｎ，在标准范围（１８００～２６００ｒ／ｍｉｎ）内。

后来笔者又对变速器进行了换挡学习的操作，但问题仍然不能解决。

至此，笔者判定问题出在变速器内部。

为了不盲目拆解变速器，笔者先测量了变速器的油压。

该款自动变速器各离合器和制动器的标准油压如附表所示。

经测量，变速器各离合器和制动器的油压均在上述标准范围内，未见异常，于是笔者决定再次进行路试。

就在车辆再次路试时，又出现了异常情况。

变速器原本还是１挡升２挡冲击较为严重，而此时变速器每个挡位在换挡的时冲击都很严重，看来故障是越来越严重了。

为了使用户降低维修成本并缩短维修时间，笔者决定不拆下变速器，而是就车进行维修。

于是笔者先将阀体拆下，对各控制阀及蓄压器的工作情况进行检查。

就在检查蓄压器时，笔者发现ＬＲ、ＵＤ、２ＮＤ及ＯＤ４个蓄压器的活塞都很紧，根本取不出来，且表面已经变色，要用很大的力才能活动，其中２ＮＤ蓄压器的情况尤为严重。

正常情况下，蓄压器的活塞应该是能用手轻松取出的。

继续检查阀体上的各控制阀，无卡滞现象，看来问题很可能就出在这４个蓄压器上，因为蓄压器直接影响换挡平顺性。

于是我们更换了４个蓄压器，并换了新的阀体修理包。

图 2-162 检查推杆是否磨损和损坏
图 2-163 检查推杆长度
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
④检查自动张紧器时，如图 2-164 所示，要水平夹住自动张紧器。为防止自动张紧器的 损坏，应用软垫夹住自动张紧器推入推杆，如果伸缩自如，则应更换张紧器。好的张紧器在 推入推杆时应有适当的阻力。
in 段)
皮磨损、颜色变白、结构不 ⑧皮带侧面严重磨损
室 s 明确)
东江汽车；工ldj作auto126@ ⑤齿条严重磨损(最后阶 受 负 荷 时 齿 条 磨 损 剥 皮 ( 齿
李 om 段)
条宽度减小)
126.c ⑨皮带侧面产生裂纹
ldjauto@
三、正时皮带及附件的安装 ①如图 2-166 所示安装曲轴正时齿轮 B，安装时应注意发兰盘方向不正确时有可能 使皮带受损。 ②垫外侧加一层机油后安装在右侧时：应确认平衡轴是否如图 2-167 所示的方向安 装。
图 2-179 对准曲轴正时齿轮正时标记
ldjauto@;ldjauto126@;013809031422
北京现代轿车维修手册-李东江汽车工作室
图 2-180 对准机油泵正时齿轮正时标记 (17)张紧轮和曲轴正时齿轮上安装正时皮带并用左手抓紧张紧轮上的正时皮带。 (18)用右手拉正时皮带，将皮带安装在机油泵正时齿轮上。 (19)将正时皮带安装在惰轮上。 (20)将正时皮带安装在进气正时齿轮上。 (21)旋转进排气凸轮轴正时齿轮对准正时标记。 (22)在张紧轮上带上皮带后拔出自动张紧器固定销。 (23)如图 2-181 所示，旋转曲轴确认正时标记是否正确。 (24)拆卸自动张紧器定位销。 (25)曲轴顺时针方向旋转两周，等待 15min 后检查“A”间隙，如图 2-182 所示(张
