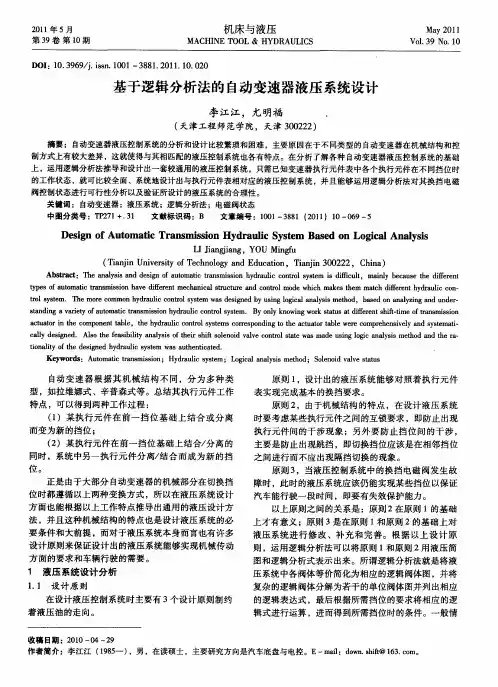

自动变速器液压控制系统.

《自动变速器》试卷10-1一、填空（每空1分，共30分）1．在传动装置中，以液体为介质进行能量传递与控制的装置称为装置。

2．自动变速器主要由、、等部分组成。

3．档是倒档。

车辆前行时，严禁将换档手柄移至此档。

4．液力传动装置的作用是。

常用的液力传动装置有和两种。

5．单排行星齿轮机构由、、和组成。

6．蓄压器的作用是。

7．液压控制系统是自动变速器中用于控制的系统。

8．用于改变控制自动变速器换档时的油压；引导加压的油液到相应的执行机构而引起传动比改变。

9．齿轮式油泵主要由组成。

10．用于自动变速器各种阀的基本形式有、、和几种。

11．电控系统根据发回的信息，控制动作进行档位的变换。

12．ADC2000具有四种主要功能：、、和。

13．自动变速器的油压试验包括：、和。

二、判断题（每题1 分，共10 分）( )1．当工作油液存在循环流动(涡流)时，变矩器才可以增大转矩。

如果泵轮固定不动而涡轮仍在旋转，这种工况称为失速。

( )2．常用的自动变速器油有通用汽车公司的DEXR0N系列、福特汽车公司的F型和福特汽车公司的MERCON系列。

( )3．液力变矩器之所以能起变矩作用，是由于在结构上比液力偶合器多了一个固定不动的导轮。

( )4．三档辛普森行星齿轮自动变速器一般要使用2个离合器、3个制动器的2个单向离合器。

( )5．拉维萘尔赫行星齿轮机构的输入方式比较多，布置比较灵活是它的主要的优点。

( )6．超速档电磁阀可以控制3-4换档阀的油路，实现降档的目的。

( )7．ECT中速度传感器用来取代全液压控制AT的节流压力调整阀。

( )8．在电磁粉离合器的输出模态中，使汽车无法藉由推车而发动的模态为反向激磁模态。

( )9．自动变速器常用的电磁阀有开关阀和脉冲线性电磁阀两种。

( )10．TranX2000专用自动变速器检测仪是法国制造的目前世界上较先进的电控自动变速器专用检测仪，它是专门为检测电控自动变速器系统设计的检测仪器，可在变速器不解体情况下，直接控制变速器升降档，对电控自动变速器故障判断十分方便，可十分清楚区分出是电控系统故障还是机械故障。

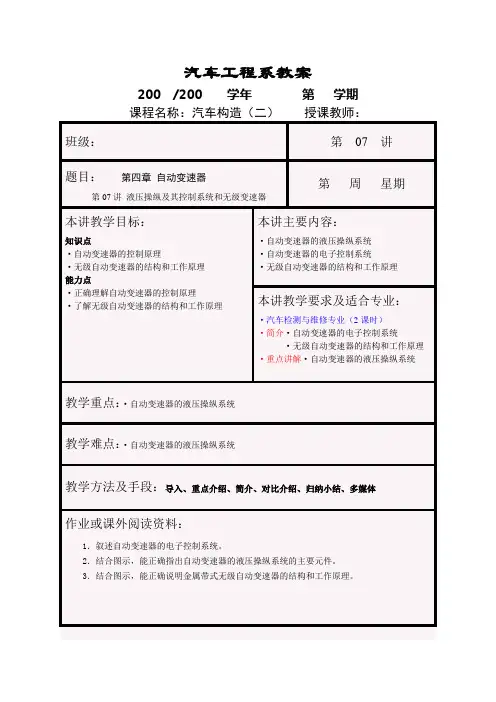

汽车工程系教案200 /200 学年第学期课程名称：汽车构造（二）授课教师：班级：第07讲题目：第四章自动变速器第07讲液压操纵及其控制系统和无级变速器第周星期本讲教学目标：知识点·自动变速器的控制原理·无级自动变速器的结构和工作原理能力点·正确理解自动变速器的控制原理·了解无级自动变速器的结构和工作原理本讲主要内容：·自动变速器的液压操纵系统·自动变速器的电子控制系统·无级自动变速器的结构和工作原理本讲教学要求及适合专业：·汽车检测与维修专业（2课时）·简介·自动变速器的电子控制系统·无级自动变速器的结构和工作原理·重点讲解·自动变速器的液压操纵系统教学重点：·自动变速器的液压操纵系统教学难点：·自动变速器的液压操纵系统教学方法及手段：导入、重点介绍、简介、对比介绍、归纳小结、多媒体作业或课外阅读资料：1．叙述自动变速器的电子控制系统。

2．结合图示，能正确指出自动变速器的液压操纵系统的主要元件。

3．结合图示，能正确说明金属带式无级自动变速器的结构和工作原理。

汽检专业要求：重点介绍：·要求学生理解掌握自动变速器的液压操纵系统控制的换档原理汽贸、汽车和汽电专业要求：不作介绍：1）换挡控制原理·换挡阀两端作用着节气门阀和速控阀油压。

换挡时，两端油压发生变化，使换挡阀产生位移，改变了油路，从而实现换挡2）液控自动变速器低速工作状态·此时换档阀关闭了高速档油路，但工作油压为低速档提供了动力3）液控自动变速器高速工作状态·换档阀阀芯左移，高速档油路打开，低速档油路断开汽检专业要求：重点介绍：·要求学生理解掌握自动变速器的液压操纵系统主要部件结构与工作原理汽贸、汽车和汽电专业要求：不作介绍：2、主要部件结构与工作原理（1）油泵（以内啮合齿轮泵为例）·液压泵是自动变速器液压控制系统的压力来源。

自动变速器的常见故障一、前言自动变速器是车辆上的重要部件之一，它能够根据车速、负载和发动机转速等因素自动调整齿轮比，使驾驶更加平稳、舒适。

然而，自动变速器也会出现故障，影响车辆的性能和安全。

本文将详细介绍自动变速器的常见故障及其解决方法。

二、自动变速器的工作原理在了解自动变速器的常见故障之前，我们需要先了解它的工作原理。

自动变速器主要由液压系统和机械系统两部分组成。

液压系统：通过油泵将液压油送到液压控制阀中，控制阀根据传感器反馈的数据来调整油路，从而实现换挡操作。

机械系统：由齿轮、离合器、离合片等组成。

当离合片接触时，发动机输出扭矩传递到齿轮上，通过不同大小的齿轮来实现不同档位的换挡。

三、常见故障及解决方法1. 液压系统泄漏液压系统泄漏是自动变速器最常见的故障之一。

泄漏可能是由于密封件老化、损坏或安装不当等原因引起的。

解决方法：检查液压系统的密封件是否损坏或老化，必要时更换。

另外，检查液压系统中的油管和接头是否松动或磨损，必要时进行维修或更换。

2. 换挡不顺畅换挡不顺畅可能是由于离合器片磨损、离合器油泵失效或控制阀故障等原因引起的。

解决方法：检查离合器片是否磨损，必要时更换。

同时，检查离合器油泵和控制阀是否正常工作，必要时进行维修或更换。

3. 换挡抖动换挡抖动可能是由于齿轮磨损、离合器片磨损或液压系统故障等原因引起的。

解决方法：检查齿轮和离合器片是否磨损，必要时更换。

同时，检查液压系统是否正常工作，必要时进行维修或更换。

4. 进入倒档困难进入倒档困难可能是由于控制阀故障、离合器片磨损或齿轮故障等原因引起的。

解决方法：检查控制阀是否正常工作，必要时进行维修或更换。

同时，检查离合器片和齿轮是否磨损，必要时更换。

5. 变速箱油温过高变速箱油温过高可能是由于液压系统故障、油泵失效或换挡不顺畅等原因引起的。

解决方法：检查液压系统是否正常工作，必要时进行维修或更换。

同时，检查油泵是否失效，并检查换挡是否顺畅。

液压在汽车上的应用
液压在汽车上的应用非常广泛，包括以下几个方面：
1. 制动系统：液压制动系统是汽车制动的主要方式。

踏板踩下时，液压油通过主缸传递到轮缸，使制动片挤压制动盘，从而实现制动。

2. 悬挂系统：液压悬挂系统可以调节和控制车身的高度和硬度，提高行驶的舒适性和稳定性。

3. 转向系统：液压转向系统通过液压油传递力量，使转向更加轻便灵活，提高驾驶的舒适性和操控性。

4. 变速器系统：自动变速器中的液压系统控制离合器和齿轮的切换，实现平稳的换挡。

5. 核心板上的液压泵和液压缸：这些部件使车窗和天窗升降，锁闭和打开中央车门锁，操作汽车座椅的调节，以及控制一个或多个功能的操纵把手。

除了以上几个方面，液压系统在大型工程车辆（如挖掘机、起重机）、卡车和公共交通工具（如公交车、卡车）中也有广泛的应用。

任务一介绍电控液力自动变速器自动变速器的特点：它能根据发动机的负荷和车速的变化情况自动的选定档位，并进行档位变换，即自动的改变传动比。

自动变速器的优点：1.整车具有更好的驾驶性能 2.良好的行驶性能 3.较好的行车安全性 4.降低废气排放缺点：1.结构较复杂2.传动效率低二.电控液力自动变速器的组成由液力变矩器,齿轮变速机构,液压操纵系统和电子控制系统四个部分组成. 1.液力变矩器安装在发动机与变速器之间,将发动机转去传给变速器输入轴。

相当于汽车上的离合器，但在传递力矩的方式上有不同于普通离合器。

液力变矩器是靠液力来传递力矩，它可改变发动机的转距，并能实现无级变速。

2. 齿轮变速机构齿轮变速机构可形成不同的传动比,组合成电控自动变速器不同的档位。

3.液压操纵系统（1）换挡执行机构电控自动变速器的换挡执行机构,包括离合器,制动器,单向离合器三种. （2）液压控制系统主要控制换挡执行机构的工作,由液压泵及各种液压控制阀和液压管路等组成. 4.电子控制系统主要包括电子控制单元,各类传感器及执行器等. 电子控制系统中的传感器及各种控制开关将发动机工况,车速等信号传递给电子控制单元，电子控制单元发出指令给执行器，执行器和液压系统按一定的规律控制换挡执行机构工作，实行自动变档。

三.电控液力自动变速器的控制原理它通过传感器和开关监测汽车和发动机的运行状态，以及节气门开度，并将所获得的信息转换成电信号输入到电控单元。

电控单元根据这些信号，确定换档时机，输出换档电信号，通过电磁阀控制液压控制装置的换档阀，使其打开或关闭通往换档离合器和制动器的油路，从而控制换档时刻和档位的变换，以实现自动变速。

四,电控液力自动变速器的分类1，按汽车驱动方式的不同,分为后驱动自动变速器和前驱动2，按前进挡的档位数不同分为三个前进档，四个前进档，五个前进档3，按齿轮变速器类型的不同分分为行星齿轮式和平行轴式4，按控制方式不同分类分为液力控制自动变速器和电子控制五，自动变速器的换挡方式有按钮式或拉杆式两种类型自动变速器的挡位分为P、R、N、D、2、1或L等3。

AL4自动变速器的结构控制原理与检修
自动变速器的基本组成和工作原理
1．基本组成
液力自动变速器主要由液力变矩器、机械变速器、液压控制系统、冷却滤油装置等组成。

电控液力自动变速器除上述四部分外还有电子控制系统。

1) 液力变矩器
液力变矩器是一个通过自动变速器油（ATF）传递动力的装置，其主要功用是：
①在一定范围内自动、连续地改变转矩比，以适应不同行驶阻力的要求。

②具有自动离合器的功用。

在发动机不熄火、自动变速器位于动力档（D或R位）的情况下，汽车可以处于停车状态。

驾驶员可通过控制节气门开度控制液力变矩器的输出转矩，逐步加大输出转矩，实现动力的柔和传递。

2) 机械变速器
以常见的行星齿轮变速器为例，其由2～3排行星齿轮机构组成，不同的运动状态组合可得到2～5种速比，其功用主要有：
①在液力变矩器的基础上再将转矩增大2～4倍，以提高汽车的行驶适应能力。

②实现倒档传动。

3) 液压控制系统
液压控制系统是由油泵、各种控制阀及与之相连通的液压换档执行元件，如离合器、制动器油缸等组成液压控制回路。

汽车行驶中根据驾驶员的要求和行驶。

第二章电控液力自动变速器一、教学目的和基本要求通过此章内容的教学，让学生了解电控液力变速器的优、缺点，组成及分类；掌握电控液力变速器的结构和工作原理及典型轿车液力变速器的结构形式；了解电控液力自动变速器的使用注意事项，检查、试验的方法，分析常见故障的现象、原因及诊断排除方法。

二、教学内容第一节概述。

第二节电控液力自动变速器的结构与工作原理。

第三节典型轿车电控液力自动变速器。

第四节电控液力自动变速器的使用与检修。

三、教学重点及难点重点：电控液力自动变速器各机构和控制系统的分类、结构及工作原理；电子控制系统的电路及工作情况；电控液力自动变速器的性能检查方法。

难点：组合式行星齿轮系统的动力传递路线。

四、教学基本方法和教学过程此内容采用理实一体化教学方法，在教学中先理论后实践；性能检查授课理论实践同步进行。

五、作业1.液力变矩器的结构、工作原理。

2.齿轮变速机构变速原理。

3.执行机构的组成及工作原理。

4.液压控制系统的结构、原理。

5.电子控制系统的分类、结构。

6.辛普森式行星齿轮系统的动力传递路线。

7.拉维纳式行星齿轮系统的动力传递路线。

8.电控液力自动变速器的油压与失速试验的方法第二章电控液力自动变速器第一节概述一、电控液力变速器的优缺点（一）液力变矩器安装在发动机与变速器之间，将发动机转矩传给变速器输入轴。

可改变发动机转矩，并能实现无级变速。

（二）齿轮变速机构可形成不同的传动比，组合成电控自动变速器不同是挡位。

绝大部分采用行星齿轮机构进行变速，也有采用普通齿轮机构变速的。

（三）换挡执行机构其功用与同步器相似。

包括：离合器、制动器、单向离合器。

（四）液压控制系统主要控制换挡执行机构的工作，由液压泵及各种液压控制阀和液压管路等组成。

（五）电子控制系统与液压控制系统合称为电液控制系统。

包括：电子控制单元、各类传感器及执行器等。

三、电控液力自动变速器的控制原理（一）按驱动方式分类：前驱动自动变速器（即自动驱动桥）、后驱动自动变速器（二）按前进挡的挡位数不同分类：3个前进挡、4个前进挡、5个前进挡（三）齿轮变速器的类型分类：行星齿轮式自动变速器、平行轴式自动变速器。
