图解全套乙烯装置工艺流程

乙烯装置工艺流程乙烯装置工艺流程是指通过一系列的化学反应和物理操作将石油炼制工艺中的乙烷转化为乙烯的过程。

乙烯被广泛应用于塑料、橡胶、纺织、化学纤维、合成橡胶等行业。

乙烯装置工艺流程主要包括原料处理、烷烃裂解和产品分离三个主要步骤。

首先是原料处理阶段。

乙烯装置的主要原料是来自炼油厂的乙烷。

首先将乙烷经过吸湿、除氧、脱硫等处理过程，去除其中的杂质和有害物质。

然后将乙烷经过压缩和加热，使其达到合适的反应温度和压力。

接下来是烷烃裂解阶段。

将处理后的乙烷送入炼油炉内，通过加热和催化剂的作用，将乙烷分解为乙烯和一氢化合物。

这个过程称为烷烃裂解。

在这个过程中，需要控制好温度、压力和催化剂的用量，以达到最佳的产率和选择性。

最后是产品分离阶段。

经过烷烃裂解后，产生的混合气体中含有乙烯、乙烷、丙烷、丙烯等多种组分。

这些组分需要通过分离装置进行分离和纯化。

常用的分离装置有分馏塔、冷凝器、吸收塔等。

通过不同的温度和压力条件，将不同沸点和溶解度的组分分离出来，得到纯净的乙烯产品。

乙烯装置工艺流程中还包括一些辅助操作和单位，如冷却水循环系统、废气处理系统、催化剂循环系统等。

这些系统和单位的设计和运行对于整个乙烯装置的稳定运行和产品质量的控制十分重要。

乙烯装置工艺流程除了以上主要步骤外，还需要对反应过程进行监控和控制。

通过实时监测反应温度、压力、催化剂的活性等关键参数，并及时调整操作条件，以确保乙烯装置的安全和高效运行。

总之，乙烯装置工艺流程是一个复杂的过程，需要在严格的控制条件下进行操作。

通过原料处理、烷烃裂解和产品分离等步骤，将炼油厂的乙烷转化为纯净的乙烯产品。

这个过程对于乙烯产量和质量的控制有着重要的影响，也对环境保护和能源消耗具有重要意义。

福炼乙烯装置利用炼厂直馏轻石脑油和直馏重石脑油（LVN/HVN）、加氢尾油（HVGO）、加氢裂化轻石脑油(HCN)、裂解汽油加氢装置C5循环组分、来自于芳烃抽提装置的C6提余油、炼厂饱和C3/C4液化气、循环乙烷、循环丙烷等原料，通过高温裂解，深冷分离产出主产品乙烯和丙烯以及付产品C3液化气（也可以切换到循环裂解丙烷）、丁二烯、MTBE/丁烯-1、甲烷、氢气、粗裂解汽油和裂解燃料油(由裂解柴油和裂解燃料油混合而成)。

装置的乙烯、丙烯产品送至下游生产聚乙烯、聚丙烯产品。

乙烯联合装置主要由裂解、压缩、分离、低温罐区、汽油加氢、混合碳四处理等装置。

乙烯联合装置工艺流程简述：1、裂解工序接收来自界外的炼厂C3/C4、粗混合C4、C5循环物流、分离部分返回的循环乙烷/循环丙烷、芳烃提余油、轻石脑油、重石脑油、以及加氢裂化石脑油(HCN)，分别送入SL-1型及SL-2型炉内，加稀释蒸汽（DS）进行裂解，得到的裂解气（即：氢气、甲烷、乙烯、乙烷、丙烯、丙烷、丁二烯、裂解汽油、裂解燃料油等组分的混合物）经废热锅炉急冷，油冷、水冷至常温，回收部分热量，并把其中大部分油类产品分离后送入后续工序。

负责接收从界外来的高压锅炉给水并将其转化为压力11.7Mpa、温度500～525℃的超高压蒸汽（VHS）。

接收本装置分离工序返回的甲烷氢及从界外补充的碳三/碳四等物料经混合、汽化后做为裂解炉燃料气。

2、压缩工序将来自裂解工序的裂解气，经五段压缩后，将压力提高到4.173 MPag，为深冷分离提供条件。

裂解气在压缩过程中，逐段冷却和分离，除去重烃和水，并在三段出口设有碱洗，除去裂解气中的酸性气体，为分离系统提供合格的裂解气。

制冷系统由丙烯制冷系统和乙烯、甲烷二元制冷系统构成，为深冷分离提供－40℃，－27℃，－3℃、13℃四个级别的丙烯冷剂；－40℃～－135℃的二元冷剂。

丙烯、二元制冷系统为多段压缩，多级节流的封闭循环系统。

乙烯装置工艺流程乙烯是一种重要的化工原料，广泛应用于塑料、橡胶、合成纤维等行业。

乙烯装置是指生产乙烯的工业生产装置，其工艺流程包括原料制备、裂解、分离、净化和产品回收等环节。

下面将详细介绍乙烯装置的工艺流程。

原料制备乙烯的生产原料主要是石油和天然气。

在乙烯装置中，石油和天然气经过蒸馏、裂解等工艺处理后，得到乙烯的原料乙烷和丙烷。

这些原料经过精制后，成为裂解反应的原料。

裂解裂解是乙烯装置中最关键的环节，也是乙烯生产的核心工艺。

裂解是指将乙烷和丙烷等碳氢化合物在高温下分解成乙烯和丙烯的化学反应。

裂解反应通常在裂解炉中进行，通过加热原料并控制反应条件，促使原料分子发生断裂，生成乙烯和丙烯。

分离裂解反应生成的乙烯和丙烯需要进行分离，以获得高纯度的乙烯产品。

分离过程主要包括粗分离和精馏两个阶段。

在粗分离阶段，通过冷凝和蒸馏等方法将混合气体中的乙烯和丙烯分离出来。

在精馏阶段，进一步提高乙烯的纯度，得到合格的乙烯产品。

净化乙烯产品在分离后需要进行净化处理，以去除杂质和提高产品的品质。

净化过程主要包括脱硫、脱氢氯化和脱水等步骤。

脱硫是指去除乙烯中的硫化氢和硫醇等硫化物，脱氢氯化是指去除乙烯中的氯化氢，脱水是指去除乙烯中的水分。

这些净化步骤可以通过化学吸收、吸附和膜分离等方法实现。

产品回收乙烯装置生产的乙烯产品需要进行回收和储存，以便后续加工和运输。

产品回收主要包括冷凝、压缩和储存等步骤。

在冷凝过程中，将乙烯气体冷却成液体，然后通过压缩将液体乙烯压缩成高压液体或气体，最终储存在储罐中。

综上所述，乙烯装置的工艺流程包括原料制备、裂解、分离、净化和产品回收等环节。

这些环节相互配合，共同完成乙烯的生产过程，为乙烯产品的生产提供了可靠的工艺保障。

乙烯装置的工艺流程不仅涉及化学原理和工艺技术，还涉及设备设计和自动控制等多个领域，是一项综合性的工程技术。

乙烯装置工艺流程乙烯装置工艺流程是指将乙烷通过加热和催化剂的作用转化为乙烯的过程。

下面是乙烯装置工艺流程的主要步骤。

首先，进料原料乙烷通过储罐输送至脱硫装置，通过脱硫剂的作用将乙烷中的硫化物去除，以保证后续反应的进行。

然后，脱硫后的乙烷进入预热器进行加热，提高其温度至适宜的反应温度。

预热后的乙烷进入乙烷转化器。

在乙烷转化器中，乙烷经过催化剂的作用，转化为乙烯。

乙烷转化为乙烯的反应是一个关键的步骤，需要控制适宜的反应温度和压力，以及有效的催化剂。

乙烯转化反应是一个放热反应，需要通过回收余热的方式控制反应温度。

乙烯转化后，乙烯通过除杂装置去除其中的杂质。

然后通过冷凝装置进行冷凝，将乙烯气体冷凝成液体，以便后续的回收和脱水处理。

冷凝后的乙烯液体进入分离装置，分离出乙烯和副产物。

分离出的乙烯经过回收系统回收利用，而副产物则通过排放系统进行处理或回收利用。

在分离装置中，还需要进行乙烯的净化处理。

乙烯中通常还含有少量的杂质，如乙烷、丙烷等。

这些杂质对乙烯的使用性能有一定的影响，所以需要通过净化系统将其去除。

最后，经过净化处理的乙烯进入脱水装置，去除其中的水分，以保证乙烯的纯度。

脱水后的乙烯最终由储罐进行储存，并根据需要进行进一步的加工和运输。

乙烯装置工艺流程是一个复杂的过程，需要精确控制各个步骤中的温度、压力和催化剂等因素，以保证乙烯的产量和质量。

同时，还需要注意安全问题，如储罐和管道的防漏处理、压力的监控和控制等，以保障装置的运行安全。

乙烯是一种广泛应用于化工、塑料、橡胶等行业的重要原料，其装置工艺流程的优化和改进将对相关行业的生产效率和产品质量产生重要影响。

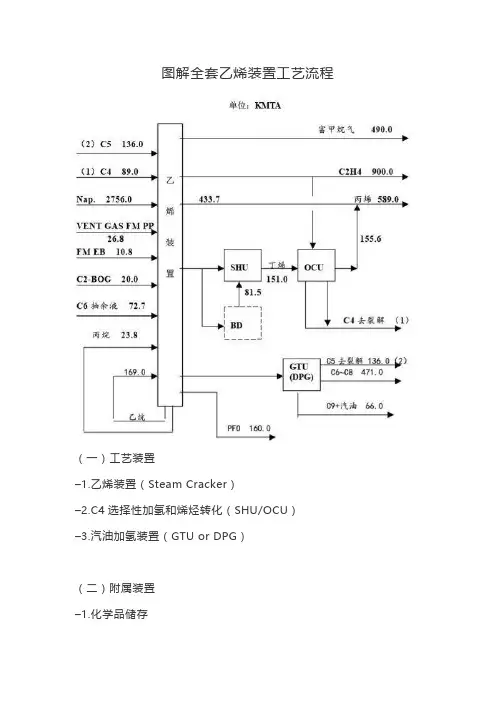

图解全套乙烯装置工艺流程（一）工艺装置–1.乙烯装置（Steam Cracker）–2.C4选择性加氢和烯烃转化（SHU/OCU）–3.汽油加氢装置（GTU or DPG）（二）附属装置–1.化学品储存–2.中间罐（粗汽油、粗碳四）–3.雨水处理系统–4.排放系统（不包括火炬头系统）–5.开车用乙烯和丙烯加热器–6.含油污水和废水收集系统和平衡罐–7.污油处理系统–8.BFW、蒸汽和凝液系统–9.废碱氧化单元–10.碱储存和注入系统–11.安全淋浴/洗眼器的水系统–12.燃料系统–13.公用水系统–14.PA、IA–15.N2–16.CW–17.消防水系统包括消防栓、消防炮等（三）工艺流程简介•1. 乙烯装置•2. SHU/OCU•3. GTU•4. 废碱氧化•5. 火炬排放系统1.乙烯装置•工段：–裂解炉、急冷、压缩、冷分离、热分离、制冷•裂解气主要组成：–H2 、–CH4 、–碳二（C2H2、C2H4、C2H6）–碳三（C3H6、C3H8、MAPD）–C4–C5–C6~C8–C9+•急冷区–包括急冷油塔、急冷水塔、稀释蒸汽发生系统。

•主要作用：–使裂解气快速降温，防止聚合。

–回收热量。

–发生稀释蒸汽。

–轻重燃料油汽提塔回收轻组份并降低QO的粘度。

•压缩区–包括压缩机、碱洗、凝液汽提塔、裂解气干燥。

•主要作用：–提高裂解气压力（1.4——38kg/cm2）。

–脱除酸性气CO2、H2S。

–脱除裂解气中的水分，防止冷区堵塞•冷区–包括冷箱、脱甲烷塔系、脱乙烷塔、碳二加氢、乙烯塔。

•主要作用：–分离出氢气、甲烷、乙烯和乙烷、甲烷化。

–采用冷箱的目的是将板翅式换热器集成在一起，尽量减少外部配管，降低冷损失。

–绝对禁止固体颗粒进入冷箱，若由于痕量水引起堵塞，可采用注甲醇以溶解。

•热区–包括脱丙烷塔、C3加氢、丙烯塔、脱丁烷塔。

•主要作用：–生产丙烯、丙烷、混合C4、粗汽油。

–C3加氢用以转化MAPD为丙烷，增加产量并减少丙烷中杂质。

乙烯装置工艺流程
《乙烯装置工艺流程》
乙烯是一种重要的化工原料，广泛用于塑料、合成橡胶、合成纤维等工业生产中。

而乙烯装置是进行乙烯生产的重要设备，其工艺流程至关重要。

乙烯装置工艺流程一般包括原料处理、裂解、分离和精制四个主要过程。

首先，乙烯装置要从原料中提取出适当的含有乙烯的天然气或石油，然后进行裂解反应，将原料中的碳链分解成乙烯和其他碳氢化合物。

接着，通过分离过程，将乙烯与其他碳氢化合物进行分离，得到纯净的乙烯产品。

最后，通过精制过程，对乙烯进行进一步的纯化和处理，以满足不同用途和要求。

在乙烯装置工艺流程中，各个过程之间的协调配合至关重要。

一丝不苟的操作和严格的控制能够确保乙烯产品的质量和产率。

同时，为了达到更高的效率和经济性，还要不断优化和改进工艺流程，采用先进的技术和设备，提高生产效率和降低生产成本。

随着化工工艺技术的不断进步和创新，乙烯装置工艺流程也在不断完善和发展。

现代乙烯装置的工艺流程已经变得更加高效、环保和智能化，能够更好地满足市场需求和环境要求。

总的来说，乙烯装置工艺流程是一个复杂而严谨的过程，需要
精益求精地操作和管理。

只有不断的优化和提升，才能够更好地满足乙烯产品的生产需求，推动化工产业的高质量发展。

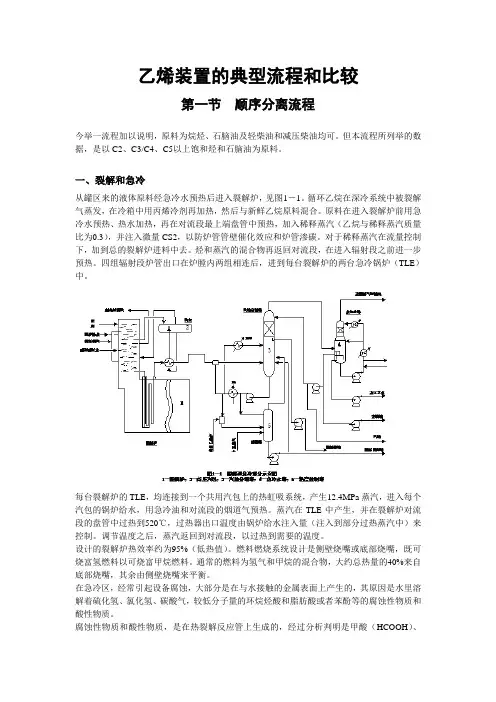

乙烯装置的典型流程和比较第一节顺序分离流程今举一流程加以说明，原料为烷烃、石脑油及轻柴油和减压柴油均可。

但本流程所列举的数据，是以C2、C3/C4、C5以上饱和烃和石脑油为原料。

一、裂解和急冷从罐区来的液体原料经急冷水预热后进入裂解炉，见图1－1。

循环乙烷在深冷系统中被裂解气蒸发，在冷箱中用丙烯冷剂再加热，然后与新鲜乙烷原料混合。

原料在进入裂解炉前用急冷水预热、热水加热，再在对流段最上端盘管中预热，加入稀释蒸汽（乙烷与稀释蒸汽质量比为0.3），并注入微量CS2，以防炉管管壁催化效应和炉管渗碳。

对于稀释蒸汽在流量控制下，加到总的裂解炉进料中去。

烃和蒸汽的混合物再返回对流段，在进入辐射段之前进一步预热。

四组辐射段炉管出口在炉膛内两组相连后，进到每台裂解炉的两台急冷锅炉（TLE）中。

每台裂解炉的TLE，均连接到一个共用汽包上的热虹吸系统，产生12.4MPa蒸汽，进入每个汽包的锅炉给水，用急冷油和对流段的烟道气预热。

蒸汽在TLE中产生，并在裂解炉对流段的盘管中过热到520℃，过热器出口温度由锅炉给水注入量（注入到部分过热蒸汽中）来控制。

调节温度之后，蒸汽返回到对流段，以过热到需要的温度。

设计的裂解炉热效率约为95%（低热值）。

燃料燃烧系统设计是侧壁烧嘴或底部烧嘴，既可烧富氢燃料以可烧富甲烷燃料。

通常的燃料为氢气和甲烷的混合物，大约总热量的40%来自底部烧嘴，其余由侧壁烧嘴来平衡。

在急冷区，经常引起设备腐蚀，大部分是在与水接触的金属表面上产生的，其原因是水里溶解着硫化氢、氯化氢、碳酸气，较低分子量的环烷烃酸和脂肪酸或者苯酚等的腐蚀性物质和酸性物质。

腐蚀性物质和酸性物质，是在热裂解反应管上生成的，经过分析判明是甲酸（HCOOH）、乙酸（CH3COOH）、苯酚（C6H5OH）、丙烯酸（CH2＝CHCOOH）、丙酸（C2H5COOH）和环烷酸，在冷凝稀释蒸汽中一般含量为百万分之几至百万分之几十。

硫化氢（H2S）、碳酸气（CO2）这些物质是在热裂解阶段生成的，无法防止，一般采用中和和注入防腐剂来防止腐蚀。
