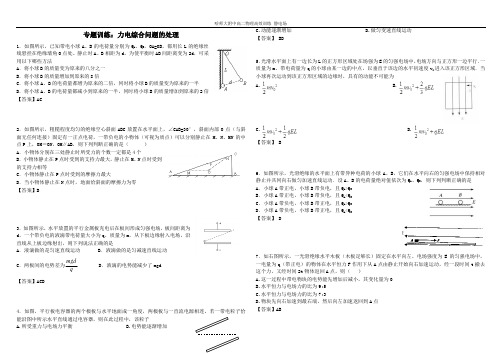

专题训练：力电综合问题的处理1．如图所示，已知带电小球A、B的电荷量分别为Q A、Q B，OA=OB，都用长L的绝缘丝线悬挂在绝缘墙角O点处。

静止时A、B相距为d。

为使平衡时AB间距离变为2d，可采用以下哪些方法A．将小球B的质量变为原来的八分之一B．将小球B的质量增加到原来的8倍C．将小球A、B的电荷量都增为原来的二倍，同时将小球B的质量变为原来的一半D．将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的2倍【答案】AC2．如图所示，粗糙程度均匀的绝缘空心斜面ABC放置在水平面上，∠CAB=30°，斜面内部O点（与斜面无任何连接）固定有一正点电荷，一带负电的小物体（可视为质点）可以分别静止在M、N、MN的中点P上，OM＝ON，OM∥AB，则下列判断正确的是（）A．小物体分别在三处静止时所受力的个数一定都是4个B．小物体静止在P点时受到的支持力最大，静止在M、N点时受到的支持力相等C．小物体静止在P点时受到的摩擦力最大D．当小物体静止在N点时，地面给斜面的摩擦力为零【答案】B3．如图所示，水平放置的平行金属板充电后在板间形成匀强电场，板间距离为d，一个带负电的液滴带电荷量大小为q，质量为m，从下板边缘射入电场，沿直线从上板边缘射出，则下列说法正确的是A．液滴做的是匀速直线运动B．液滴做的是匀减速直线运动C．两板间的电势差为mgdqD．液滴的电势能减少了mgd【答案】ACD4．如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连。

若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子A.所受重力与电场力平衡B.电势能逐渐增加C.动能逐渐增加D.做匀变速直线运动【答案】 BD5．光滑水平面上有一边长为L的正方形区域处在场强为E的匀强电场中，电场方向与正方形一边平行．一质量为m、带电荷量为q的小球由某一边的中点，以垂直于该边的水平初速度v0进入该正方形区域．当小球再次运动到该正方形区域的边缘时，具有的动能不可能为A. B.C. D.【答案】 B6．如图所示，光滑绝缘的水平面上有带异种电荷的小球A、B，它们在水平向右的匀强电场中保持相对静止并共同向右做匀加速直线运动．设A、B的电荷量绝对值依次为Q A、Q B，则下列判断正确的是A．小球A带正电，小球B带负电，且Q A>Q BB．小球A带正电，小球B带负电，且Q A<Q BC．小球A带负电，小球B带正电，且Q A>Q BD．小球A带负电，小球B带正电，且Q A<Q B【答案】 D7．如右图所示，一光滑绝缘水平木板（木板足够长）固定在水平向左、电场强度为E的匀强电场中，一电量为q（带正电）的物体在水平恒力F作用下从A点由静止开始向右加速运动，经一段时间t撤去这个力，又经时间2t物体返回A点，则（）A.这一过程中带电物块的电势能先增加后减小，其变化量为0B.水平恒力与电场力的比为9:5C.水平恒力与电场力的比为7:3D.物块先向右加速到最右端，然后向左加速返回到A点【答案】AB8．如图所示，用绝缘细线拴一个带负电的小球，让它在竖直向下的匀强电场中绕O 点做竖直平面内的圆周运动，a 、b 两点分别是圆周的最高点和最低点，则 A ．小球经过a 点时，线中的张力最小 B ．小球经过a 点时，电势能最大C ．小球经过b 点时，线中的张力最小D ．小球经过b 点时，机械能最小 【答案】D9．如图所示，水平向左的匀强电场场强大小为E ，一根不可伸长的绝缘细线长度为l ，细线一端拴一个质量为m 、电荷量为q 的带负电小球，另一端固定在O 点．把小球拉到使细线水平的位置A ，然后由静止释放，小球沿弧线运动到细线与水平方向夹角θ＝60°的位置B 时速度为零．以下说法中正确的是( )A ．A 点电势低于B 点电势B ．小球受到的电场力与重力的关系是EqC ．小球在B 点时，细线拉力为2mgD ．小球从A 运动到B 【答案】B10．有一匀强电场，其场强为E ，方向水平向右，把一个半径为r 的光滑绝缘环，竖直放置于场中，环面平行于电场线，环的顶点A 穿有一个质量为m ，电量为q(q>0)的空心小球，如图所示，当小球由静止开始从A 点下滑1/4圆周到B 点时，小球对环的压力大小为( ) A ．2mg B ．qE C ．2mg+qE D ．2mg+3qE 【答案】D．如图所示，空间存在足够大的竖直向下的匀强电场，带正电荷的小球（可视为质点且所受电场力与重力相等）自空间0点以水平初速度v 0抛出，落在地面上的A 点，其轨迹为一抛物线。

目标要求 1.会分析带电粒子在交变电场中的加速和偏转问题。

2.会用动力学观点、能量观点和动量观点分析电场中的力电综合问题。

考点一带电粒子在交变电场中的运动问题1.常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等。

2.常见的题目类型(1)粒子做单向直线运动(一般用牛顿运动定律求解)。

(2)粒子做往返运动(一般分段研究)。

(3)粒子做偏转运动(一般根据交变电场特点分段研究)。

3.思维方法(1)注重全面分析(分析受力特点和运动规律)：抓住粒子的运动具有周期性和在空间上具有对称性的特征，求解粒子运动过程中的速度、位移、做功或确定与物理过程相关的临界条件。

(2)从两条思路出发：一是力和运动的关系，根据牛顿第二定律及运动学规律分析；二是功能关系。

维度1带电粒子在交变电场中的直线运动如图甲所示，真空中相距d ＝5cm 的两块平行金属板A 、B 与电源连接(图中未画出)，其中B 板接地(电势为零)，A 板电势变化的规律如图乙所示。

将一个质量m ＝2.0×10－27kg 、电荷量q ＝＋1.6×10－19C 的带电粒子从紧邻B 板处释放，不计粒子重力。

求：甲乙(1)在t ＝0时刻释放该带电粒子，释放瞬间粒子加速度的大小；(2)若A 板电势变化周期T ＝1.0×10－5s ，在t ＝0时将带电粒子从紧邻B 板处无初速度释放，粒子到达A 板时速度的大小；(3)A 板电势变化频率多大时，在t ＝T 4到t ＝T 2时间内从紧邻B 板处无初速度释放该带电粒子，粒子不能到达A 板。

解析：(1)带电粒子所受静电力大小为F ＝qE ＝qU d由牛顿第二定律得a ＝F m ＝qU dm＝4.0×109m/s 2。

(2)由位移公式计算粒子在0～T 2时间内运动的距离为x ＝12a (T 2)2＝5.0×10－2m 由此可见带电粒子在t ＝T 2时恰好到达A 板。

高中物理专项练习：力电综合问题一．选择题1（高考大纲模拟14）.如图所示,有竖直向上的匀强磁场穿过水平放置的光滑平行金属导轨,导轨左端连有电阻R.质量相等、长度相同的铁棒和铝棒静止在轨道上．现给两棒一个瞬时冲量,使它们以相同速度v向右运动,两棒滑行一段距离后静止,已知两棒始终与导轨垂直,在此过程中( )A．在速度为v时,两棒的端电压Uab＝UcdB．铁棒在中间时刻的加速度是速度为v时加速度的一半C．铝棒运动的时间小于铁棒运动的时间D．两回路中磁通量的改变量相等【参考答案】C【名师解析】两棒的初速度均为v0,根据法拉第电磁感应定律,棒中感应电动势为E＝BLv0,由闭合电路欧姆定律知回路中电流为I＝ER＋r,而电阻R两端电压为U＝IR＝BLvRR＋r,由于铁棒和铝棒接入电路的电阻r不同,故两棒的端电压U ab≠U cd,故A错误；根据牛顿第二定律可知a＝B2L2vm R＋r,铁棒做加速度减小的减速运动,铁棒在中间时刻的速度小于v2,铁棒在中间时刻的加速度小于速度为v0时加速度的一半,故B错误；由于铝棒的电阻小于铁棒的电阻,根据F安＝B2L2vR＋r可知铝棒受到的平均安培力大于铁棒受到的平均安培力,根据动量定理－F安Δt＝－mv0可知,铝棒运动的时间小于铁棒运动的时间,故C正确；根据动量定理可知－F安Δt＝－mv0,而F安Δt＝B2L2vΔtR＋r＝B2L2xR＋r＝BLΔΦR＋r,解得ΔΦ＝mvR＋rBL,两回路中磁通量的改变量不相等,故D错误．2．（安徽江南十校联考）空间存在水平向右的匀强电场,方向与x轴平行,一个质量为m,带负电的小球,电荷量为－q,从坐标原点以v0=10m/s的初速度斜向上抛出,且初速度v与x轴正方向夹角θ=37°,如图所示.经过一段时间后到达最高点,此时速度大小也是10m/s,该小球在最高点的位置坐标是(si n37°=0.6,cos37°=0.8,g取10m/s2)A.0.6m,1.8mB. －0.6m,1.8mC.5.4m,1.8mD.0.6m,1.08m【参考答案】B【名师解析】3.（安徽江南十校联考）某实验小组制作一个金属安检仪原理可简化为图示模型.正方形金属线圈abcd平放在粗糙水平传送带上,被电动机带动一起以速度v匀速运动,线圈边长为L,电阻为R,质量为m,有一边界宽度也为L的矩形磁场垂直于传送带,磁感应强度为B,且边界与线圈bc边平行.已知线圈穿过磁场区域的过程中速度不变,下列说法中正确的是A.线圈进入磁场时回路中感应电流的方向与穿出时相反B.线圈进入磁场时所受静摩擦力的方向与穿出时相反C.线进入磁场区域的过程中通过导线某一横截面的电荷量R BL 2D 线圈经过磁场区域的过程中电动机多消耗的电功率为Rv L B 2222【参考答案】AC 【名师解析】4. （安徽江南十校联考）如图所示,半径为R 的绝缘闭合球壳,O 为球壳的球心,球壳上均匀分布着正电荷,已知均匀带电的球壳在其内部激发的场强处处为零.现在球壳表面A 处取下一面积足够小、带电量为q 的曲面将其沿OA 连线延长线向上移动至B 点,且AB=R,若球壳的其他部分的带电量与电荷分布保持不变,下列说法中正确的是A.把另一带正电的试探电荷从A 点处移动到O 点过程中系统电势能减少B.球壳剩余部分的电荷在球壳内部激发的电场的电场线由A 点的对称点C 点沿直线指向球壳内表面各点C 球壳内部电场的电场线由球壳各点沿曲线指向A 点D 球心O 点场强的大小为k 243Rq【参考答案】CD 【名师解析】二．计算题1.（高考大纲模拟卷14）如图所示,在平面直角坐标系中,第三象限里有一加速电场,一个电荷量为q、质量为m的带正电粒子(不计重力),从静止开始经加速电场加速后,垂直x轴从A(－4L,0)点进入第二象限,在第二象限的区域内,存在着指向O点的均匀辐射状电场,距O点4L处的电场强度大小均为E＝qLB216m,粒子恰好能垂直y轴从C(0,4L)点进入第一象限,如图所示,在第一象限中有两个全等的直角三角形区域Ⅰ和Ⅱ,均充满了方向垂直纸面向外的匀强磁场,区域Ⅰ的磁感应强度大小为B0,区域Ⅱ的磁感应强度大小可调,D点坐标为(3L,4L),M点为CP的中点．粒子运动轨迹与磁场区域相切时认为粒子能再次进入磁场．从磁场区域Ⅰ进入第二象限的粒子可以被吸收掉．求：(1)加速电场的电压U；(2)若粒子恰好不能从OC边射出,求区域Ⅱ磁感应强度大小；(3)若粒子能到达M点,求区域Ⅱ磁场的磁感应强度大小的所有可能值．【参考答案】(1)v＝qBL2m,U＝qL2B28m（4分）(2)B＝24B049（6分）(3)见解析（10分）【名师解析】(1)粒子在加速电场中加速,根据动能定理有：qU＝12mv2粒子在第二象限辐射状电场中做半径为R的匀速圆周运动,则：qE＝mv24L联立解得：v＝qBL2m,U＝qL2B28m(2)粒子在区域Ⅰ中运动的速度大小v＝qBL 2m,根据洛伦兹力提供粒子在磁场中做匀速圆周运动的向心力,有qB0v＝m v2r,得半径r＝mvqB＝L2,若粒子在区域Ⅱ中的运动半径R较小,则粒子会从OC边射出磁场．恰好不从OC边射出时,作出对应的运动轨迹,如图．满足∠O2O1Q＝2θ,sin 2θ＝2sin θcos θ＝24 25 ,又sin 2θ＝rR－r解得：R＝4924r＝4948L又R ＝mv qB ,代入v ＝qB 0L 2m 可得：B ＝24B 049(3)①若粒子由区域Ⅰ达到M 点每次前进CP 2＝2(R －r )cos θ＝85(R －r )由周期性得：CM ＝n CP 2(n ＝1,2,3……), 即52L ＝85n (R －r ) R ＝r ＋2516n L ≥4948L ,解得n ≤3n ＝1时R ＝3316L ,B ＝833B 0n ＝2时R ＝4132L ,B ＝1641B 0n ＝3时R ＝4948L ,B ＝2449B 0②若粒子由区域Ⅱ达到M 点由周期性：CM ＝CP 1＋n CP 2(n ＝0,1,2,3……) 即52L ＝85R ＋85n (R －r ) 解得：R ＝52＋45n 851＋nL ≥4948L解得：n ≤2625n ＝0时R ＝2516L ,B ＝825B 0 n ＝1时R ＝3332L ,B ＝1633B 0.2.（高考冲刺模拟）．(12分)如图所示,光滑平行轨道abcd 的水平部分处于竖直向上的匀强磁场中,bc 段轨道宽度是cd 段轨道宽度的2倍,bc 段轨道和cd 段轨道都足够长,将质量相等的金属棒P 和Q 分别置于轨道上的ab 段和cd 段,且与轨道垂直.Q 棒静止,让P 棒从距水平轨道高为h 的地方由静止释放,求：(1)P 棒滑至水平轨道瞬间的速度大小； (2)P 棒和Q 棒最终的速度.【名师解析】(1)设P 棒滑到b 点的速度为v 0,由机械能守恒定律：2012mgh mv =得：02v gh =(2)最终两棒的电动势相等,即：2BLv P ＝BLv Q得2v P ＝v Q （此时两棒与轨道组成的回路的磁通量不变）这个过程中的任意一时刻两棒的电流都相等,但由于轨道宽度两倍的关系,使得P 棒受的安培力总是Q 棒的两倍,所以同样的时间内P 棒受的安培力的冲量是Q 棒的两倍,以水平向右为正方向,对P 棒：－2I ＝mv P －mv 0 对Q 棒：I ＝mv Q 联立两式解得：2P gh v =22Q ghv =. 3.（安徽江南十校联考）如图所示,在y>0的空间中存在着垂直xoy 平面向外的匀强磁场,在y<0的空间中存在着平行于xoy 平面的匀强电场,场强方向与x 轴负方向成45°角斜向上.一质量为m,带电量为q 的带正电粒子从坐标原点以初速度进入磁场,方向与x 轴负方向成45°角斜向上,然后经过M 点进人电场,并与y 轴负半轴相交于N 点.已知M 点坐标为(L,0),N 点坐标为(0,－2L)(不考虑粒子所受的重力)求： (1)匀强磁场的磁感应强度； (2)匀强电场的电场强度.【名师解析】。

2024届全国高考复习物理历年好题专项（电场中的力电综合问题）练习1．[2023ꞏ湖南长沙雅礼中学一模](多选)如图所示，电子枪产生的电子经过U 0＝200 V 的电场加速，进入平行板电容器中央，平行板电容器板长L 和板间距离d 均为10 cm ，距板右侧D ＝10 cm 处有一竖直圆筒，圆筒外侧粘有白纸，平行板电容器上所加电压u ＝200sin 2πt(V )，圆筒以n ＝2 r /s 转动，不计电子通过平行板时极板上电压的变化，白纸上涂有感应材料，电子打到白纸上留下黑色印迹，最后从圆筒上沿轴线方向剪开白纸并展开，由于剪开白纸的位置不同，得到的图像形状不同，以下图像可能正确的是( )2．[2023ꞏ福建莆田联考](多选)如图所示，在竖直平面内有水平向左的匀强电场，在匀强电场中有一根长为L 的绝缘细线，细线一端固定在O 点，另一端系一质量为m 的带电小球．小球静止时细线与竖直方向成θ角，此时让小球获得初速度且恰能绕O 点在竖直平面内沿逆时针方向做圆周运动，重力加速度为g.下列说法正确的是( )A ．匀强电场的电场强度E ＝mg tan θqB ．小球动能的最小值为E k ＝mgL2cos θC ．小球运动至圆周轨迹的最高点时机械能最小D ．小球从初始位置开始，在竖直平面内运动一周的过程中，其电势能先减小后增大 3．[2022ꞏ全国甲卷](多选)地面上方某区域存在方向水平向右的匀强电场，将一带正电荷的小球自电场中P 点水平向左射出．小球所受的重力和电场力的大小相等，重力势能和电势能的零点均取在P 点．则射出后，( )A ．小球的动能最小时，其电势能最大B ．小球的动能等于初始动能时，其电势能最大C ．小球速度的水平分量和竖直分量大小相等时，其动能最大D ．从射出时刻到小球速度的水平分量为零时，重力做的功等于小球电势能的增加量 4．[2023ꞏ天津三中模拟](多选)如图所示，竖直平面内有半径为R 的半圆形光滑绝缘轨道ABC ，A 、C 连线为水平直径，B 点为最低点，圆心处固定一电荷量为＋q 1的点电荷．将另一质量为m 、电荷量为＋q 2的带电小球从轨道A 处无初速度释放，已知重力加速度为g ，则( )A ．小球运动到B 点时的速度大小为 2gR B ．小球运动到B 点时的加速度大小为gC ．小球不能运动到C 点D ．小球运动到B 点时对轨道的压力大小为3mg ＋k q 1q 2R 2 [答题区]题号 1 2 3 4 答案5.图甲是近年来兴起的一种静电耳机，图乙是其原理图，A 、B 为两片平行固定金属薄板，M 是位于金属板之间的极薄带电振膜，音频信号加在金属板上，板间将形成随音频信号变化的电场，在静电力作用下振膜振动从而发出声音．若两金属板可看作间距为d 、电容为C 的平行板电容器，振膜质量为m 且均匀带有＋q 电荷，其面积与金属板相等，振膜只能沿垂直金属板方向平行移动，不计重力和阻力．(1)当金属板充电至电荷量为Q 时，求振膜的加速度a.(2)若两板所加电压信号U AB 如图丙所示，在t ＝0时刻振膜从两板正中间位置由静止开始运动，为了使振膜做周期为T 的重复运动并且始终不碰到金属板，求电压u 1和u 2的最大值．6．[2023ꞏ山东烟台一模]如图甲所示，A 和B 是真空中正对面积很大的平行金属板，O 点是一个可以连续产生粒子的粒子源，O 点到A 、B 的距离都是l.现在A 、B 之间加上电压，电压U AB 随时间变化的规律如图乙所示．已知粒子源在交变电压的一个周期内可以均匀产生300个粒子，粒子质量为m 、电荷量为－q.这种粒子产生后，在电场力作用下从静止开始运动．设粒子一旦碰到金属板，它就附在金属板上不再运动，且电荷量同时消失，不影响A 、B 板电势．不计粒子的重力，不考虑粒子之间的相互作用力．已知上述物理量l ＝0.6 m ，U 0＝1.2×103 V ，T ＝1.2×10－2s ，m ＝5×10－10kg ，q ＝1.0×10－7C .(1)在t ＝0时刻产生的粒子，会在什么时刻到达哪个极板？(2)在t ＝0到t ＝T2 这段时间内哪个时刻产生的粒子刚好不能到达A 板？ (3)在t ＝0到t ＝T2 这段时间内产生的粒子有多少个可到达A 板？7.[2023ꞏ北京大兴区模拟]如图所示，水平地面上方分布着水平向右的匀强电场，有一14 圆弧形的绝缘硬质管竖直固定在匀强电场中．圆心与管口在同一水平线上，管的半径为R ，下端管口切线水平，离水平地面的距离为h ，有一质量为m 的带正电(＋q)小球从管的上端口A 由静止释放，小球与管间摩擦不计，小球从下端管口飞出时，对管壁压力为4mg ，求：(1)小球运动到管口B 时的速度大小； (2)匀强电场的场强；(3)若R ＝0.3 m ，h ＝5.0 m ，小球着地点与管的下端口B 的水平距离．(g ＝10 m /s 2)8．[2022ꞏ广东卷]密立根通过观测油滴的运动规律证明了电荷的量子性，因此获得了1923年的诺贝尔奖．如图是密立根油滴实验的原理示意图，两个水平放置、相距为d 的足够大金属极板，上极板中央有一小孔．通过小孔喷入一些小油滴，由于碰撞或摩擦，部分油滴带上了电荷．有两个质量均为m 0、位于同一竖直线上的球形小油滴A 和B ，在时间t 内都匀速下落了距离h 1.此时给两极板加上电压U(上极板接正极)，A 继续以原速度下落，B 经过一段时间后向上匀速运动．B 在匀速运动时间t 内上升了距离h 2(h 2≠h 1)，随后与A 合并，形成一个球形新油滴，继续在两极板间运动直至匀速．已知球形油滴受到的空气阻力大小为f ＝km 13v ，其中k 为比例系数，m 为油滴质量，v 为油滴运动速率．不计空气浮力，重力加速度为g.求：(1)比例系数k ；(2)油滴A 、B 的带电量和电性；B 上升距离h 2电势能的变化量； (3)新油滴匀速运动速度的大小和方向．参考答案1．答案：AC答案解析：设电子经电场加速后的速度为v 0，根据动能定理有U 0q ＝12 m v 20 ，离子在平行板间做类平抛运动，离开电场后做匀速直线运动，设速度方向与水平方向夹角为θ，则有tan θ＝v y v 0＝UL2U 0d ，根据几何关系可得电子打到圆筒上时的竖直位移y ＝⎝⎛⎭⎫D ＋L 2 tan θ＝7.5sin 2πt (cm)，电子打到白纸上形成的图像是按正弦规律展开的，如图所示，圆筒转动周期是交流电周期的一半，最大竖直位移不超过7.5 cm ，D 错误；由于剪开白纸的位置不同，得到不同的图像形状，若沿①剪开，图形如题图A 所示，若沿②剪开，图形如题图C 所示，因为圆筒周期是交流电周期的一半，电子落在白纸上图像是正弦图线的重合，A 、C 正确，B 错误．2．答案：AB答案解析： 小球静止时悬线与竖直方向成θ角，小球受重力、拉力和电场力而处于平衡状态，如图所示，根据平衡条件有mg tan θ＝qE ，解得E ＝mg tan θq ，A 正确；小球恰能绕O 点在竖直平面内做圆周运动，在等效最高点A 速度最小，根据牛顿第二定律有mgcos θ ＝m v 2L ，则最小动能E k ＝12 m v 2＝mgL2cos θ ，B 正确；小球的机械能和电势能之和守恒，则小球运动至电势能最大的位置机械能最小，小球带负电，则小球运动到圆周轨迹的最左端点时机械能最小，C 错误；小球从初始位置开始，在竖直平面内运动一周的过程中，电场力先做正功，后做负功，再做正功，则其电势能先减小后增大，再减小，D 错误．3．答案：BD答案解析：本题可以看成等效重力场问题，如图，等效重力方向斜向右下方45°，PQ为等效水平方向．小球的运动可以看成类斜上抛运动，小球动能最小时在斜上抛最高点，即如图速度为v ′处，v ′与水平方向夹角为45°，此时小球速度的水平分量等于竖直分量，不是电势能最大处，电势能最大处在Q 处，此时小球速度方向竖直向下，大小等于初速度v ，P 处与Q 处小球动能相等，所以A 、C 错误，B 正确；从P 到Q (Q 点处小球速度水平分量为零)重力做的功等于重力势能的减少量，P 处与Q 处小球动能相等，由于机械能与电势能的总和不变，所以减少的重力势能等于增加的电势能，故D 正确．4．答案：AD答案解析：带电小球q 2在半圆光滑轨道上运动时，库仑力不做功，故机械能守恒，则mgR ＝12 m v 2B ，解得v B ＝2gR ，A 正确；小球运动到B 点时的加速度大小为a ＝v 2B R ＝2g ，B 错误；小球运动过程中只有动能与重力势能相互转化，因此可以运动到C 点，C 错误；小球到达B 点时，受到重力mg 、库仑力F 和支持力F N ，根据牛顿第二定律有F N －mg －k q 1q 2R 2 ＝m v 2B R ，解得F N ＝3mg ＋k q 1q 2R 2 ，即小球在 B 点时对轨道的压力大小为3mg ＋k q 1q 2R 2 ，D 正确．5．答案：(1)qQ Cdm (2)12d 2m qT 2 36d 2mqT 2答案解析：(1)由C ＝Q U ，可知金属板间的电压为U ＝Q C 又因为E ＝Ud 且F ＝Qe ，故其所受的静电力F ＝Uqd ，根据牛顿第二定律，有a ＝F m ＝Uq dm ＝qQCdm .(2)u 1为正向，A 板电势高于B 板电势，振膜向右运动，如果一直做往复运动且不和金属板发生碰撞，则振膜在一个周期内的总位移应该为零，设u 2的电压为u 1的n 倍，则2×12 ×⎝⎛⎭⎫T 4＋1n ꞏT 4 v ＝2(n －1)×12 ×n －1n ꞏT 4 ꞏv ，解得n ＝3；a 1＝qU 1dm 不碰金属板，即12 a 1⎝⎛⎭⎫T 4 ⎝⎛⎭⎫T 4＋T 12 ≤d 2，解得u 1≤12d 2m qT 2 则由两个电压的关系可得u 2≤36d 2m qT 2 . 6．答案：(1)6 ×10－3s 到达A 极板 (2)4×10－3s 时刻 (3)100个答案解析：(1)根据题图乙可知，从t ＝0时刻开始，A 板电势高于B 板电势，粒子向A 板运动．因为x ＝qU 04lm ⎝⎛⎭⎫T 2 2＝3.6 m>l ，所以粒子从t ＝0时刻开始，一直加速到达A 板． 设粒子到达A 板的时间为t ，则l ＝12 ꞏqU 02lm t 2，解得t ＝6 ×10－3s. (2)在0～T 2 时间内，粒子的加速度大小为a 1＝qU 02lm ＝2×105 m/s 2， 在T 2 ～T 时间内，粒子的加速度大小为a 2＝2qU 02lm ＝4×105 m/s 2可知a 2＝2a 1，若粒子在0～T 2 时间内加速Δt ，再在T 2 ～T 时间内减速Δt2 刚好不能到达A 板，则l ＝12 a 1Δt 2＋a 1Δt ꞏΔt 2 －12 a 2ꞏ⎝⎛⎭⎫Δt 2 2 ⎝⎛⎭⎫或l ＝12a 1Δt ꞏ32Δt 解得Δt ＝2×10－3s因为T 2 ＝6×10－3s ，所以在0～T 2 时间内4×10－3s 时刻产生的粒子刚好不能到达A 板． (3)因为粒子源在一个周期内可以产生300个粒子，而在0～T 2 时间内的前23 时间内产生的粒子可以到达A 板，所以到达A 板的粒子数n ＝300×12 ×23 ＝100(个).7．答案：(1)3gR (2)mg2q (3)5.5 m答案解析：(1)小球从下端管口飞出时，根据牛顿第二定律有F N －mg ＝m v 2BR 且支持力F N ＝F N′＝4mg联立解得v B ＝3gR .(2)小球从A 运动到管口B 的过程中，只有重力和电场力做功，根据动能定理得mgR ＋qER ＝12 m v 2B －0解得E ＝mg2q .(3)小球离开管口B 后，水平方向做匀加速直线运动，竖直方向做自由落体运动， 有h ＝12 gt 2解得t ＝1 s水平方向qE ＝ma ，解得a ＝0.5g水平距离x ＝v B t ＋12 at 2＝3gR ꞏt ＋14 gt 2＝(30×0.3 ×1 m ＋14 ×10×12)m ＝5.5 m ． 8．答案：(1)m 230gth 1 (2)A 不带电，B 带负电 m 0gd （h 1＋h 2）Uh 1 －m 0g （h 1＋h 2）h 2h 1(3)h 1－h 2213t若h 1>h 2，则v ″>0，新油滴向下运动 若h 1＝h 2，则v ″＝0，新油滴静止 若h 1<h 2，则v ″<0，新油滴向上运动答案解析：(1)两小油滴匀速下落时，由题意得油滴的速度大小为v ＝h 1t 由于匀速下落，则油滴的重力等于其所受的空气阻力，即m 0g ＝f ＝km 130v 解得k ＝m 230gth 1.(2)给两极板加上电压，经过一段时间后B 向上匀速运动，而A 仍以原速度下落，说明A 不带电，B 带负电B 匀速上升的速度为v ′＝h 2t对B 由平衡条件得q Ud ＝m 0g ＋km 13 0v ′解得q ＝m 0gd （h 1＋h 2）Uh 1B 上升距离为h 2的过程，电场力做的功为 W ＝qEh 2＝q Ud h 2＝m 0g （h 1＋h 2）h 2h1又W ＝－ΔE p则B 电势能的变化量为－m 0g （h 1＋h 2）h 2h 1. (3)假设新油滴最终向下匀速运动，其速度大小为v ″，则新油滴所受空气阻力向上，由平衡条件得2m 0g ＝q Ud ＋k ꞏ(2m 0)13 v ″解得v ″＝h 1－h 2213t若h 1>h 2，则v ″>0，新油滴向下运动 若h 1＝h 2，则v ″＝0，新油滴静止若h 1<h 2，则v ″<0，新油滴向上运动．。

物理总复习：电磁感应中的力电综合问题【考纲要求】1、知道电磁感应现象中的电路问题、力学问题、图像问题及能量转化问题；2、知道常见电磁感应现象中与电学相关问题的一般分析思维方法，会画等效电路图3、知道电磁感应现象中与力学相关的运动和平衡问题的分析思路；4、理解安培力做功在电磁感应现象中能量转化方面所起的作用； 【考点梳理】考点一、电磁感应中的电路问题 要点诠释：1、求解电磁感应中电路问题的关键是分析清楚内电路和外电路。

“切割”磁感线的导体和磁通量变化的线圈都相当于“电源”，该部分导体的电阻相当于内电阻，而其余部分的电路则是外电路。

2、几个概念（1）电源电动势E BLv =或E ntφ∆=∆。

（2）电源内电路电压降r U Ir =，r 是发生电磁感应现象导体上的电阻。

（r 是内电路的电阻）（3）电源的路端电压U ，r U IR E U E Ir ==-=-（R 是外电路的电阻）。

路端电压、电动势和某电阻两端的电压三者的区别：（1）某段导体作为外电路时，它两端的电压就是电流与其电阻的乘积。

（2）某段导体作为电源时，它两端的电压就是路端电压，等于电流与外电阻的乘积，或等于电动势减去内电压，当其内阻不计时路端电压等于电源电动势。

（3）某段导体作为电源时，电路断路时导体两端的电压等于电源电动势。

3、解决此类问题的基本步骤（1）用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和方向。

（2）画等效电路：感应电流方向是电源内部电流的方向。

（3）运用闭合电路欧姆定律结合串、并联电路规律以及电功率计算公式等各关系式联立求解。

4、解题思路（1）明确电源的电动势B SE nnS nBt t tφ∆∆∆===∆∆∆ E BLv =，212E BL ω=，sin E nBS t ωω=（交流电）（2）明确电源的正、负极：根据电源内部电流的方向是从负极流向正极，即可确定“电源”的正、负极。

（3）明确电源的内阻：相当于电源的那部分电路的电阻。
