天然气高压管道带气通球清管的分析

浅谈高压燃气管道工程管道通球试压技术摘要：本文结合在山东济华高压天然气项目中的施工经验，叙述了高压燃气管道工程中管道通球试压技术及注意事项，并指出了管道通球试压在高压燃气工程中的重要性。

关键词：高压燃气管道试压通球空压机1 概述在长输管道施工中，管道的通球、试压是一道重要工序，通球扫线主要是为了清扫管道内的杂物和污水，试压的目的是对管道强度、严密性等性能进行综合检验，因此，如何组织好通球、试压，解决好通球试压过程中所出现的问题对于保证管道施工质量及按期完工非常重要。

2 通球试压段划分通球试压线路的划分不仅要依据设计图纸要求及规范，还要根据现场实际情况、地形地3 施工工序4 施工方法4.1 清管通球试压具备的条件（1）管道回填工作已全部完成，且地貌恢复已经达到规范要求。

（2）清管试压段管线的有关技术资料包括隐蔽工程记录、焊接记录、探伤报告、焊缝位置图等齐全，可供随时查阅。

（3）已成立试压指挥组织机构，施工班组各岗位人员已落实。

（4）清管试压所用机械材料已经齐备。

（5）清管试压所用记录表格格式经业主、监理确认。

4.2 施工前准备4.2.1材料准备（1）清管球的准备：本次通球试压全线共准备D610×9.5的清管球2个（备用2个），球内应注入洁净水且球的过盈量应大于8%，以保证通球顺利，管内洁净。

（2）仪表准备：本次试压选用4块1.6级10.0MPa ，表盘直径为150mm ，最小刻度能显示0.05MPa 的压力表来通球、试压。

（3）管线、弯头准备：试压用管材选用Φ25×4、Ф50×4、Ф100×6的20#无缝钢管，根据现场实际情况确定数量。

（4）阀门准备：试压用阀门为依据试压流程示意图准备。

（5）试压用材料在使用前必须通过强度试压合格，仪表必须通过校验后才能使用。

4.2.2 施工机具准备在通球、试压开始前对进场的所有机具、设备进行一次维护、保养工作，使机具、设备有良好的性能，确保通球、试压工作正常进行，通球、试压介质为压缩空气。

西安一商州输气管道工程线路工程II标段整体通球、清管、试压方案制: 核: 准:陕西化建西安—商州输气管道工程II标段2010年8月2日第一章：工程概况第二章：编制依据第三章：试压方案指导思想第四章：施工组织第五章：清管、试压施工方案第六章：第七章：清管、试压安全保证措施分段清管和试压计划1314第八章：附件15 页西安—商州输气管道工程II 标段整体通球、清管、试压方案、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621,线路总长约，管道规格© 273X材质L290,设计压力为。

整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288-FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II 标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II 标段共分四段进行通球、清管、试压。

、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II 标段平面图、纵面图》，本工程施工图设计说明；2、GB5036—2006《油气长输管道工程施工及验收规范》3、GB50424-2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。

三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度，本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区，试验时就高不就低按三级地区进行试验。

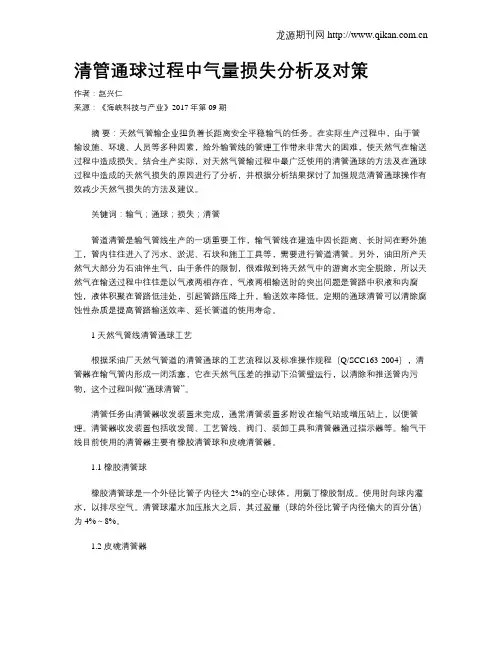

清管通球过程中气量损失分析及对策作者：赵兴仁来源：《海峡科技与产业》2017年第09期摘要：天然气管输企业担负着长距离安全平稳输气的任务。

在实际生产过程中，由于管输设施、环境、人员等多种因素，给外输管线的管理工作带来非常大的困难，使天然气在输送过程中造成损失。

结合生产实际，对天然气管输过程中最广泛使用的清管通球的方法及在通球过程中造成的天然气损失的原因进行了分析，并根据分析结果探讨了加强规范清管通球操作有效减少天然气损失的方法及建议。

关键词：输气；通球；损失；清管管道清管是输气管线生产的一项重要工作，输气管线在建造中因长距离、长时间在野外施工，管内往往进入了污水、淤泥、石块和施工工具等，需要进行管道清管。

另外，油田所产天然气大部分为石油伴生气，由于条件的限制，很难做到将天然气中的游离水完全脱除，所以天然气在输送过程中往往是以气液两相存在，气液两相输送时的突出问题是管路中积液和内腐蚀，液体积聚在管路低洼处，引起管路压降上升，输送效率降低。

定期的通球清管可以清除腐蚀性杂质是提高管路输送效率、延长管道的使用寿命。

1 天然气管线清管通球工艺根据采油厂天然气管道的清管通球的工艺流程以及标准操作规程（Q/SCC163-2004），清管器在输气管内形成一闭活塞，它在天然气压差的推动下沿管壁运行，以清除和推送管内污物，这个过程叫做“通球清管”。

清管任务由清管器收发装置来完成，通常清管装置多附设在输气站或增压站上，以便管理。

清管器收发装置包括收发筒、工艺管线、阀门、装卸工具和清管器通过指示器等。

输气干线目前使用的清管器主要有橡胶清管球和皮碗清管器。

1.1 橡胶清管球橡胶清管球是一个外径比管子内径大2%的空心球体，用氯丁橡胶制成。

使用时向球内灌水，以排尽空气。

清管球灌水加压胀大之后，其过盈量（球的外径比管子内径偏大的百分值）为4%～8%。

1.2 皮碗清管器皮碗清管器的结构由橡胶皮碗、压板法兰、导向器和发信号护罩等组成。

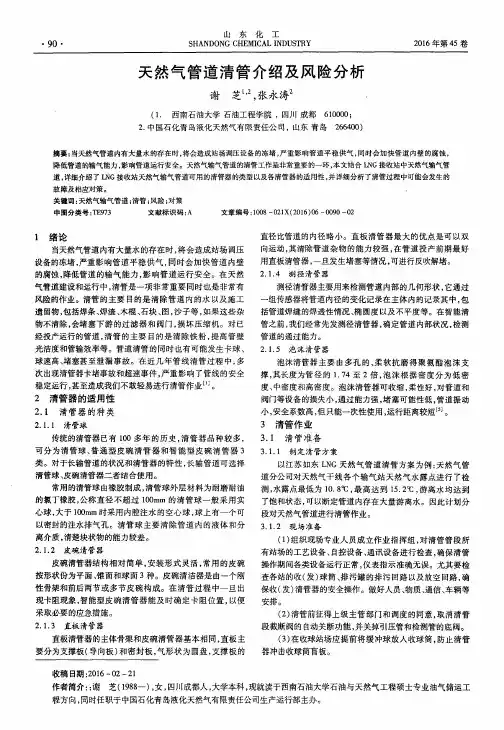

296在天然气管道内，如果存在大量的水，就会影响调压设备，甚至会发生冻堵，不利于管道稳定的运输，还会对管道的内壁造成损坏，直接影响着管道的安全运行。

面对已经投产的管道，主要的清管工作就是清理掉铁粉，使管壁足够的光滑，进而提高管到的运输效率。

然而，在实际清管中，常常遇到意想不到状况，比如会出现卡球，又或者堵塞等，甚至会引发泄漏事故。

1 天然气管道清管的概述1.1 构建清管方案对天然气管道进行清管之前，要制定成熟的方案，作为天然气公司，要对天然气干线进行检测，全面检查每个输气站的天然气水露点，明确最低的水露点，同时，还要分析游离水的状态，进而判定管道内的游离水情况。

1.2 现场的准备工作（1）在施工现场，要设置专业的技术人员，成立指挥小组，对清管工作所涉及设备等进先检查，保证清管的全程中，所有设备不发生故障。

此外，还要保证清管器操作的能够处于安全状态。

对人员、通信以及车辆等要合理安排。

（2）在清管之前，要得到上级主管领导的认可，取消截断阀中的自动关断功能。

（3）在收球站场之前，缓冲球应该置于收球筒中，进而避免清管器对收球筒盲板造成冲击。

1.3 技术准备对于以往的工作经验要认真分析，做好总结，根据管道的具体情况，编制相应的操作细则。

对于各管段管道，要全面监听，有效的控制清管器，保证其运行速度的合理性。

在清管之前，要对收发球筒的盲板进行检查与维护，保证盲板开的正常工作。

对于阀门，不仅要全面检查，还要注重保养，不能让阀门内漏，在很大程度上，为清管操作提供了安全保障。

1.4 收球作业通过收球作业，可以让清管器顺利进入球筒，并且接近距盲板。

一方面对站外、站内进了有效监听，另一方面在清管器前往站场时，能够对收球筒的旋塞阀进行控制，实现引球。

2 天然气管道清管风险分析2.1 管道的风险性输油管道经过长时间的运转，在内部容易出现蜡沉积、砂积等，还会腐蚀管道，改变管道的内径。

对于输气管道，也沉积相应的机械杂质，也会改变管道的内径。

输气管道工程整体通球、清管、试压方案工程概况：本管线为次高压管线，设计压力1.6Mpa，本公司施工的线路为三标段，全长约5Km。

管道干线管径为Ф273，管道壁厚7.1mm，管材为L360有缝钢管。

管道外防腐采用聚乙烯三层结构特加强级防腐。

一、编制依据：1.1. 《城镇燃气输配工程施工及验收规范》CJJ33-891.2. 《工业金属管道工程施工及验收规范》GB50235-971.3. 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 1.4. 《输油输气管道线路工程施工及验收规范》SY0401-981.6. 其他相关技术规范二、施工程序：确定总体试压方案→准备工作→吹扫→临时试压设施的制作→强度气压试验→严密性气压试验三、施工技术措施：3.1试压要求：3.1.1依据有关规范的要求，采用空气做试验介质进行强度及严密性试验。

3.1.2安装管线不作通球，分段进行试压和吹扫。

3.1.3吹扫口应选在开阔地段并加固。

3.1.4 每次吹扫管道的长度不宜超过500m，当管道长度超过500m时，宜分段吹扫。

3.1.5强度试验压力为：2.4MPa；严密性试验压力为1.84Mpa。

严密性试压应在强度试压合格后进行，强度试压稳压时间为4小时，严密性试压稳压时间为24小时。

3.1.6每段试压管段应在首尾两端安装压力表和温度计，其安装位置必须在无阳光照射处，压力表精度不得低于0.5级，温度计分度值不小于1℃。

3.2准备工作：3.2.1成立试压组织机构。

3.2.3准备好试验用的空压机、压力表、温度计及钢管、封头、阀门等机具和材料。

3.2.4编制作业指导书并进行工人培训。

3.2.5准备好气压试验的交通、照明及医护设施。

3.2.6试压方案经技术人员向试压人员进行交底。

3.2.7沿线群众的宣传工作已做好，安全设施已准备。

3.3吹扫试压应具备条件：3.3.1吹扫试压前，试压段内的管道应已连通，并经监理检查合格。

3.3.2管道回填工作已全部完成。

连云港XX天然气有限公司高压输气管线工程通球、清管作业指导书编制: XX审核: ＸX审定： XX连云港XX天然气管道工程有限公司目录一、工程概况 (1)二、施工组织设计编制依据 (1)三、施工组织及部署…………………………………………………………………………１四、清管｜通球施工案 (2)五、安全措施 (6)六、质量措施 (8)七、机具设备表 (8)一、管道清管１。

钢管全部连通和回填后，安装收、发球装置,开挖排污坑。

确认安全、技术措施到位。

管道内注入清水,目的是管道内部润滑和使泥土松软。

2.装入聚氨酯清管器,在起点后端注入压缩空气,利用空气推动聚氨脂清管器至终点通球清管。

达到使较大杂物被清管器本体带出为止。

3。

球速控制：将压缩空气直接打入钢管，通球速度过快则三皮碗聚安酯清管器易磨损，管道易发生振动,一般应在２～6Km ／h 之间，最高时速不超过３ Ｋm ／h.４。

压差范围：当清管器与收球装置间压力为大气压时,清管器与发球装置间压力大于0。

2 Mpa 即可推进清管器前行。

5。

清管器与发球装置间压力持续升高则表示有卡阻,应分析原因。

清管器正常推进时清管器与发球装置间压力应保持０.2Mpa 左右。

当球速过快时，可调节空气压缩机出口阀控制管道进气量,或调节收球端排气阀,均可达到控制球速的目的.６.卡阻处理方案：通球卡阻时,应按下列优先顺序处理： (1）找出卡阻位置,分析原因。

临时发球装制作示意图 临时收球装置制作示意图（2）加压（不得超过设计压力）。

(3)顶管部分卡球处理办法可用双向清管器。

(４）切管取球,连通后再正向推球。

二.管道二次清管１.装入聚氨酯清管器,在起点后端注入压缩空气,利用空气推动聚氨脂清管器至终点通球清管一次。

这次通球的目的是使较小杂物被清管器本体带出。

2。

管道二次清管完成，拆除收、发球装置,安装试压装置。

3．分段试压按照设计文件及施工标准规范的要求,分段管道单独进行强度试压、严密性试压。

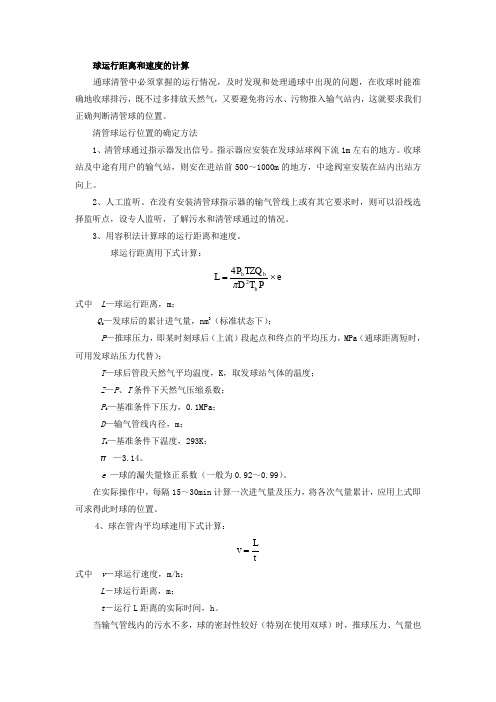

球运行距离和速度的计算通球清管中必须掌握的运行情况，及时发现和处理通球中出现的问题，在收球时能准确地收球排污，既不过多排放天然气，又要避免将污水、污物推入输气站内，这就要求我们正确判断清管球的位置。

清管球运行位置的确定方法1、清管球通过指示器发出信号。

指示器应安装在发球站球阀下流1m 左右的地方。

收球站及中途有用户的输气站，则安在进站前500～1000m 的地方，中途阀室安装在站内出站方向上。

2、人工监听。

在没有安装清管球指示器的输气管线上或有其它要求时，则可以沿线选择监听点，设专人监听，了解污水和清管球通过的情况。

3、用容积法计算球的运行距离和速度。

球运行距离用下式计算：e PT D TZQ P L b b b ⨯=24π 式中 L —球运行距离，m ； Q b —发球后的累计进气量，nm 3（标准状态下）；P —推球压力，即某时刻球后（上流）段起点和终点的平均压力，MPa （通球距离短时，可用发球站压力代替）；T —球后管段天然气平均温度，K ，取发球站气体的温度；Z —P 、T 条件下天然气压缩系数；P b —基准条件下压力，0.1MPa ；D —输气管线内径，m ；T b —基准条件下温度，293K ；π —3.14。

e —球的漏失量修正系数（一般为0.92～0.99）。

在实际操作中，每隔15～30min 计算一次进气量及压力，将各次气量累计，应用上式即可求得此时球的位置。

4、球在管内平均球速用下式计算：tL v =式中 v －球运行速度，m/h ； L －球运行距离，m ；t －运行L 距离的实际时间，h 。

当输气管线内的污水不多，球的密封性较好（特别在使用双球）时，推球压力、气量也比较稳定，这时，球运行平均速度与管内天然气平均速度基本一致，而与线路走向、地形起伏无关，因此在发球时就可按照当时的输气量与清管段起终点平均压力，预算出球运行至各观察监听点的时间。

TZQ p LD t 2310079.32⨯⨯= 式中 L —发球站到相应观察监听点距离，km ；Q —输气量（发球前调整稳定的气量），103m 3/d ；P —通球管段平均压力，MPa 。

球运行距离和‎速度的判断通球清管中必‎须掌握的运行‎情况，及时发现和处‎理通球中出现‎的问题，在收球时能准‎确地收球排污‎，既不过多排放‎天然气，又要避免将污‎水、污物推入输气‎站内，这就要求我们‎正确判断清管‎球的位置。

清管球运行位‎置的确定方法‎1、清管球通过指‎示器发出信号‎。

指示器应安装‎在发球站球阀‎下流1m 左右‎的地方。

收球站及中途‎有用户的输气‎站，则安在进站前‎500～1000m 的‎地方，中途阀室安装‎在站内出站方‎向上。

2、人工监听。

在没有安装清‎管球指示器的‎输气管线上或‎有其它要求时‎，则可以沿线选‎择监听点，设专人监听，了解污水和清‎管球通过的情‎况。

3、用容积法计算‎球的运行距离‎和速度。

球运行距离用‎下式计算：e PT D TZQ P L b b b ⨯=24π 式中 L —球运行距离，m ； Q b —发球后的累计‎进气量，nm 3（标准状态下）；P —推球压力，即某时刻球后‎（上流）段起点和终点‎的平均压力，MPa （通球距离短时‎，可用发球站压‎力代替）；T —球后管段天然‎气平均温度，K ，取发球站气体‎的温度；Z —P 、T 条件下天然‎气压缩系数；P b —基准条件下压‎力，0.1MPa ；D —输气管线内径‎，m ；T b —基准条件下温‎度，293K ；π —3.14。

e —球的漏失量修‎正系数（一般为0.92～0.99）。

在实际操作中‎，每隔15～30min 计‎算一次进气量‎及压力，将各次气量累‎计，应用上式即可‎求得此时球的‎位置。

4、球在管内平均‎球速用下式计‎算：tL v =式中 v －球运行速度，m/h ； L －球运行距离，m ；t －运行L 距离的‎实际时间，h 。

当输气管线内‎的污水不多，球的密封性较‎好（特别在使用双‎球）时，推球压力、气量也比较稳‎定，这时，球运行平均速‎度与管内天然‎气平均速度基‎本一致，而与线路走向‎、地形起伏无关‎，因此在发球时‎就可按照当时‎的输气量与清‎管段起终点平‎均压力，预算出球运行‎至各观察监听‎点的时间。

浅析天然气长输管道清管技术在天然气长输管道的生产运行中，管道的清理是一项较为关键的工序，管道清理的质量直接关系到运输管道的运行效率。

所以，必须，必须对天然气的运输管道进行严格的清理，必须对清理的工艺严格的控制，必须对管道清管的设备进行严格的检查，以便保证天然气长输管道清管能合理完成，本文对天然气长输管道清管的意义、清管设备以及清管工艺分别进行了论述。

标签：天然气长输管道；管道清管；清管设备；清管工艺1 引言所谓天然气长输管道的清管主要指的是对施工过程中管道内的遗留物进行清理，对于新建的管道来说，清管的主要目的就是将管道内的施工遗留物以及垃圾进行清理，施工遗留物和垃圾包括了焊渣、小木方、淤泥、塑料袋、空水瓶、钢筋头等。

对于己经投入使用的管道来说，清管的主要目的就是清除管道中的硫化亚铁粉，以便提高管道运输的效率以及光滑度。

2 天然气长输管道清管的意义天然气长输管道的清管关系到天然气运输的效率和管道的使用寿命，管道内部的清理情况对管道的运行也有重要的作用。

第一：清除管道内部的杂物，以便达到减少摩擦、增加运输效率的目的；第二：可以防止管道内部积水；第三：及时的清理管道内壁的腐蚀物，减少对电极的影响；第四：能够准确的对管道进行检测。

3 天然气长输管道清管设备皮碗清管器由多节皮碗和一个刚性骨架组成，清管器的性能主要由皮碗清管器中皮碗的形状而确定，它的原理施工通过皮碗对管道内壁形成密封效果，然后将天然气慢慢的向前推进。

皮碗清管器还需要安装跟踪仪，跟踪仪主要包括发射机跟踪仪和磁棒式跟踪仪，发射机跟踪仪能够简单的清除杂物，而磁棒式跟踪仪难以清除，对后者的清管作业带来影响。

清管的收、发球装置包括了阀门、工艺管线、收、发球设备、指示器和装卸器具等，收、发球装置的主要组成部分是收、发球筒和开关盲板。

收、发球筒的长度应根据清管的长度而定，一般为筒直接的三倍左右，当接受筒较长时，球筒的长度一般为筒径的五倍左右。

4 天然气长输管道清管工艺4.1 清管前的资料准备工作准备工作主要资料收集的准备工作和现场的准备工作。

西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案编制：审核：批准：陕西化建西安—商州输气管道工程II标段2010年8月2日目录第一章：工程概况3页第二章：编制依据3页第三章：试压方案指导思想3页第四章：施工组织4页第五章：清管、试压施工方案6页第六章：清管、试压安全保证措施13页第七章：分段清管和试压计划14页第八章：附件15页西安—商州输气管道工程II标段整体通球、清管、试压方案一、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621，线路总长约62.8km，管道规格φ273×5.6(6.5)材质L290，设计压力为4.0MPa。

整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II标段共分四段进行通球、清管、试压。

二、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明；2、GB50369—2006《油气长输管道工程施工及验收规范》3、GB50424—2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。

三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度14.6km,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。

天然气高压管道带气通球清管的分析摘要：介绍了重庆天然气高压管线清管过程，分析了出现的问题及解决措施关键词：天然气输气管道；清管；清管器l 前言重庆天然气高压管线清管，配气站管线全长80公里，管径DN400，设计压力为4．0Mpa。

在施工过程中残留下来的污物(水、土、砂、石块、焊渣等杂物)和管道投产运行中积存的凝析液及腐蚀物，会影响气质和输气能力、堵塞仪表、降低计量精度，加剧管道内壁腐蚀。

利用清管器清除管内污物是解决上述问题的有效措施，为此，我公司于1999年10月进行了首次带气通球清管作业。

2 通球清管方案2.l 清管器的选择清管器品种较多，可分为清管球、普通型皮碗清管器和智能型皮碗清管器3类。

清管球外层材料为耐磨耐油的氯丁橡胶，公称直径不超过100mm 的清管球一般采用实心球，大于100mm时采用内腔注水的空心球。

清管球在注水不足或管道内污物较多的情况下容易出现卡阻或破损。

鉴于该管道的施工单位较多，作业面较广，在管道内遗留的施工残余物较多，为了确保首次带气清管的顺利进行，决定不采用清管球。

普通型皮碗清管器与智能型皮碗清管器在结构与材料上完全相同，均为3层皮碗结构，皮碗材料为耐油耐磨的氯丁橡胶，并且具有良好的密封性与耐磨性。

两者不同点是智能型皮碗清管器带有精度较高且抗干扰能力强的电子定位系统，在清管过程中一旦出现卡阻现象，智能型皮碗清管器能及时确定卡阻位置，以便采取必要的应急措施。

因此，本次清管作业采用智能型皮碗清管器。

2．2 压力控制(1)清管器后压力的控制清管器的运行速度应适宜，过块容易使管道产生振动，并且清管器容易磨损。

另外，清管作业从上午开始，一般要求在下午供气高峰前完成，由此确定清管器的运行时间为6—7h，清管器的运行速度为lOkm／h。

清管作业时，天津支线清管器后的压力：Poqo／To＝ZPq／T (1)式中：Po一工程大气压力，0．1033 MPaTo一工程状态下的绝对温度，293Kqqo一工程状况(0．1033Mpa，293K)下的供气量，m3／h；q一清管作业时的工作状态下的燃气流量，m3／h；P一清管器后的绝对压力，Mpa；T一发送站的天然气温度，KZ一压缩系数一般清管作业时的压力P<1.2MPa，Z＝l.0；若近似认为T＝To，式(1)简化为P≈Poqo／q＝4×10-3．Poqo ／πd2v (2)式中：d一管道内径，0．414m；V一清管器在管道内的运动速度，km／h。

燃气管道通球清管的工艺流程与控制要点摘要燃气的使用已经成为日常生活的重要组成部分，天然气已经逐渐取代其它能源模式，成为日常居民生活的重要生活燃料。

天然气使用建设的过程中，对于管道的清理维护是十分重要的，直接关系到用气的安全和效率。

本文首先是对燃气管道通球清管的必要性进行了分析，其次是燃气管道通球清管的问题分析，主要包括燃气管道通球清管的工艺流程不合理，燃气管道通球清管的操作不规范，燃气管道通球清管的施工的卡球处理不当，燃气管道通球清管的新技术应用不足。

最后是燃气管道通球清管的工艺流程与控制要点，通过燃气管道通球清管的工艺流程的优化，燃气管道通球清管的操作的监管，燃气管道通球清管的卡球的处理，燃气管道通球清管的智能技术的应用等技术措施，有效提升通球清管的工作质量。

关键词：燃气管道；通球清管；工艺流程；控制要点；对策引言天然气已经成为日常居民生活的重要生活燃料。

天然气使用建设的过程中，对于管道的清理维护是十分重要的，直接关系到用气的安全和效率。

清理主要是针对杂物和废水的清理，杂质的存在会影响到管道的使用，同时还会降低使用的安全性以及使用的效率。

1燃气管道通球清管的必要性分析燃气管道已经成为日常生活以及企业生产的常用设施，当前天然气的普及已经关系到普通家庭的日常生活了，在使用时间久的管道中，经常会发生管道堵塞以及其它的问题，通过管道清洗疏通，能够有效的降低管道的废弃物以及杂质，提升输送气体的效率。

同时运转状态良好的管道能够最大程度的保证管道使用的安全性。

2燃气管道通球清管的问题分析2.1燃气管道通球清管的工艺流程不合理由于燃气管道的清理是一项十分专业的工作，因此需要合理设计工艺流程，当前一些技术人员在开始的管道的清洗过程中，没有按照技术要求开展，导致在清洗的过程中会对一些其它重要的部件造成损坏，同时清洗的过程流程不合理，大幅度降低了清洗的效率。

2.2燃气管道通球清管的操作不规范部分技术人员在操作的过程中，由于没有按照技术规范进行操作，容易导致燃气管道通球清管的清洗程度不够，一些杂质不能够及时清除出去，同时部分技术人员使用的机械设备以及技术工具不符合操作要求，也会导致管道的受损。

城市天然气高压管道工程清管技术分析摘要：城市天然气高压管道是为满足城市天然气运输需求而建设的，一般埋设在城市的周边及外围，建设设计长度多为二、三十公里。

在高压管道施工过程中，管道中难以避免有焊渣、泥土、石块、水、眼镜、手套等杂物，按照《油气长输管道工程施工及验收规范》等国家、行业规范要求，必须在高压管道下沟回填后必须进行清管工作，确保高压管道内部干净，为安全、平稳供气提供技术保障。

关键词：城市天然气；高压管道工程；清管；技术分析1前言：介绍了广州市天然气利用工程二期（珠海LNG项目）亚运村燃气配套工程（北段）高压管线工程清管作业的做法，如清管器的选定、临时收发球筒制作以及清管作业步骤，与大家共同探讨、交流。

广州市天然气利用工程二期（珠海LNG项目）亚运村燃气配套工程（北段）高压管线工程，管线全长约16km，材质X60（约1.8km）、X65，规格D711×17.5，设计压力5.0MPa。

本次清管的管线长度约11km（金世路分输阀室-亚运高中压调压站，中间没有阀门）。

管线经过的都是农田、鱼塘、公路、小山丘，地势较平缓。

2清管作业前准备工作及技术要求城市天然气高压管道工程完工后，其清管作业有一定的技术要求，尤其要重视两方面工作：一是清管器选择；二是临时收发球筒制作。

一、清管前准备工作1.工程建设情况和影响清管因素分析（1）管道经过的是农田、鱼塘、公路、小山丘，地势较平缓，高低差较小，长度不长，约11km。

可以考虑选用各种清管器清管。

（2）管材刚生产，管道安装前先清除管内异物，每天收工前做好管口临时封堵，施工保护较好，管内泥沙、水等杂物较少。

基本可以确定清管次数将不多。

（3）管道设计弯曲半径较大，过渡平缓，有5处经过公路采用顶管施工。

基本可以判断清管过程中清管器遇卡的可能性较小。

2.清管器的选择清管器种类较多，尤其是智能清管器，功能多样，选择依据：一是适合作业目的的。

二是依据施工工期、使用情况、清理效果和投资成本考量。

天然气管线工程通球清管施工方案一、工程概况天然气管线工程，管线全长15公里，由于管道工程与道路工程同期施工，因此工期安排十分紧张。

并且由于此次通球管径较大，通球距离过长，在保证通球扫线质量的同时还要保证工期按时完工，这给通球清管施工带来了很大难度，因此通球清管施工风险较大。

二、通球扫线的必要性根据天然气管线的技术要求，新建管线运行前必须要通球扫线。

因为新建管线完工后，管内将遗留焊渣、尘土、铁銹等，这些遗留物对设备的损害非常大。

本管线运行压力较大，管内遗留颗粒物将对设备造成严重的损坏，通球扫线的目的就是将这些遗留物清理出去，确保设备运行安全，所以通球扫线这项工作是非常必要的。

三、质量保障为保证扫线的质量和工期，我们采用清管器为机械三级皮碗清管器，过盈量较大，来确保清管的效果，通球结束后，特请各方到场共同验收，最终确认管内干净，无杂物，满足技术规范的要求。

四、施工组织机构五、技术要求1.为确保安全，我们采用球体为机械三级皮碗清管器，根据现场条件，在管线一侧管端头处焊法兰，安装发球装置，在管线另一侧管端头处焊接法兰安装收球装置或收球网。

因为清管器在管中运行时，将产生一定的压力，为保证安全，必须采取必要的措施。

为确保通球扫线的质量，这次通球我们将配备10台12m3的空压机进行通球作业，通球作业对管线的要求是：⑴管线的附属设备如阀门，要在通球扫线完成后安装。

⑵管线使用的弯头为1.5D以上的弯头，折点不大于15°。

⑶管线的支线阀门要关闭。

⑷管线中的补偿器及阀门换成等径法兰短管，清管结束后再换回。

⑸通球扫线最好在管线打压之前进行。

2.通球过程中，必须认真做好记录，对各时段清管器的运行压力、运行时间必须详细进行记录，以此来判断清管器的运行状况及大概的运行距离。

六、通球工艺1.在发球装置上连接6台12m3/min空气压缩机，根据清管器磨擦系数，过盈量，清管器前后压差在0.25mpa情况下推动清管器行进。

2014年2月摘要:天然气储运系统是由气田集输管网、气体净化与加工装置、输气干线、输气支线以及各种用途的站场所组成。

清管作业又是天然气储运系统投产前或运行中的一项重要工作，可有效保证天然气管道的投用和正常运行，提高输气效率。

本文从天然气管道清管的重要意义和需求着手，然后对通球扫线工艺进行了详细的论述。

关键词:天然气管道;清管球;通球扫线一、天然气管道清管的重要意义天然气管道施工中大气环境会使钢管内壁生锈，并难免有一些焊渣、泥土、石块、杂物等遗落在管道内，一些雨水或地下水也会流入管内。

这样，会引起管道内壁的腐蚀，增大管壁粗糙度。

输气管线在生产过程中，不可避免地会从气田带进大量的凝析油和污水；输入管线内的脱硫净化气中饱和的水蒸气，由于温降在管道内亦会凝析出大量的水形成积液。

这些积液或污水的存在造成管道腐蚀和输气能力降低，危害性很大。

为解决这些问题，进行管道内部和内壁的清扫是十分必要的，因此清管工艺一向是管道施工和生产管理的重要工艺措施。

二、天然气管道清管的需求1.管道竣工后，投产前清除管内的污物。

2.管线运行一段时间后清除管内的一些污物3.对任何不能采用的限制条件或管道变形如凹痕及皱折进行测量或勘测。

4.在对新建管道进行水压测试后，清除水分。

5.管道内壁的腐蚀状况和金属管道的损失检测的需要。

三、清管器的分类及清管器的位置1.清管器的分类清管器的具体型式很多，从简单到复杂，主要分为三大类：清管球、机械清管器和用于管道检测的清管器。

任何清管器都要求具有可靠的通过性能、足够的机械强度和良好的清管效果。

清管球是最简单的清除积液和分隔介质一种很可靠的清管器。

2.清管器的位置目前尚没有确定清管器一次行走最大长度或确定清管器接收器位置的法则。

中间清管器的发送及接收装置的安装位置主要取决于该清管器的质量、施工质量、清管速度、清管器设计、管道内部情况以及清管器作业的介质。

然而，有一些通用的指导原则见表3-2。

表3-2选择清管接收器安装位置指导原则管道分类新建气体管道新建成品油管道新建石油管道建议间隔，km 100-200200-300300-500四、通球扫线工艺1.清管球的结构清管球由耐磨耐油的氯丁橡胶制成。

天然气管线清管球运行距离和速度的判断（5篇）第一篇：天然气管线清管球运行距离和速度的判断球运行距离和速度的判断通球清管中必须掌握的运行情况，及时发现和处理通球中出现的问题，在收球时能准确地收球排污，既不过多排放天然气，又要避免将污水、污物推入输气站内，这就要求我们正确判断清管球的位置。

清管球运行位置的确定方法1、清管球通过指示器发出信号。

指示器应安装在发球站球阀下流1m左右的地方。

收球站及中途有用户的输气站，则安在进站前500～1000m的地方，中途阀室安装在站内出站方向上。

2、人工监听。

在没有安装清管球指示器的输气管线上或有其它要求时，则可以沿线选择监听点，设专人监听，了解污水和清管球通过的情况。

3、用容积法计算球的运行距离和速度。

球运行距离用下式计算：L=式中 L—球运行距离，m；4PbTZQb⨯e 2πDTbPQb—发球后的累计进气量，nm3（标准状态下）；P—推球压力，即某时刻球后（上流）段起点和终点的平均压力，MPa（通球距离短时，可用发球站压力代替）；T—球后管段天然气平均温度，K，取发球站气体的温度；Z—P、T条件下天然气压缩系数；Pb—基准条件下压力，0.1MPa；D—输气管线内径，m； Tb—基准条件下温度，293K；π —3.14。

e —球的漏失量修正系数（一般为0.92～0.99）。

在实际操作中，每隔15～30min计算一次进气量及压力，将各次气量累计，应用上式即可求得此时球的位置。

4、球在管内平均球速用下式计算：v=式中 v－球运行速度，m/h；L tL－球运行距离，m；t－运行L距离的实际时间，h。

当输气管线内的污水不多，球的密封性较好（特别在使用双球）时，推球压力、气量也比较稳定，这时，球运行平均速度与管内天然气平均速度基本一致，而与线路走向、地形起伏无关，因此在发球时就可按照当时的输气量与清管段起终点平均压力，预算出球运行至各观察监听点的时间。

LD2p t=32.079⨯10⨯TZQ3式中 L—发球站到相应观察监听点距离，km；33Q—输气量（发球前调整稳定的气量），10m/d；P—通球管段平均压力，MPa。
