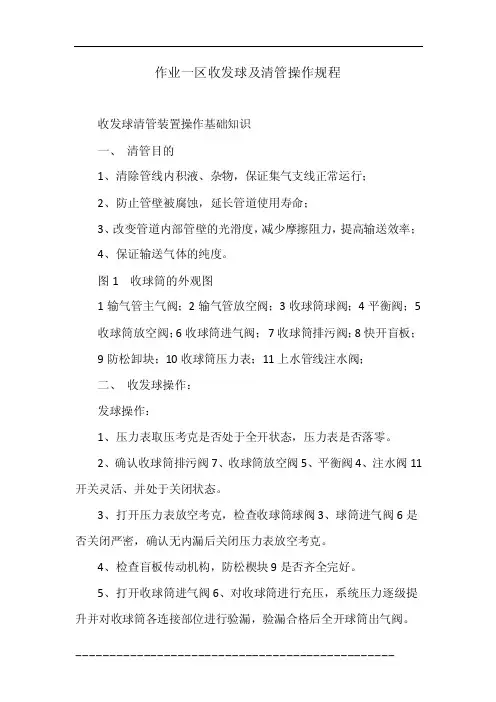

作业一区收发球及清管操作规程收发球清管装置操作基础知识一、清管目的1、清除管线内积液、杂物，保证集气支线正常运行；2、防止管壁被腐蚀，延长管道使用寿命；3、改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率；4、保证输送气体的纯度。
图1 收球筒的外观图1输气管主气阀；2输气管放空阀；3收球筒球阀；4平衡阀；5 收球筒放空阀；6收球筒进气阀；7收球筒排污阀；8快开盲板；9防松卸块；10收球筒压力表；11上水管线注水阀；二、收发球操作：发球操作：1、压力表取压考克是否处于全开状态，压力表是否落零。
2、确认收球筒排污阀7、收球筒放空阀5、平衡阀4、注水阀11开关灵活、并处于关闭状态。
3、打开压力表放空考克，检查收球筒球阀3、球筒进气阀6是否关闭严密，确认无内漏后关闭压力表放空考克。
4、检查盲板传动机构，防松楔块9是否齐全完好。
5、打开收球筒进气阀6、对收球筒进行充压，系统压力逐级提升并对收球筒各连接部位进行验漏，验漏合格后全开球筒出气阀。
6、缓慢全开收球筒球阀3，关闭输气管主进气阀1。
7、联系上游集气站进行发球运行中检查1、接到上游站发球通知后，根据上游站进气量等参数进行球速、球距计算，球到30分钟前在输气管道上安装“通过指示仪”2、“通过指示仪”显示球进筒后，记录球到时间；全开平衡阀43、打开输气管主进气阀1、关球筒出气阀6、关球筒球阀34、开收球筒放空阀5、缓慢进行卸压，待压力降至0.2-0.5Mpa 关闭放空阀。
5、测量污水罐液位并进行记录。
6、缓慢打开收球筒排污阀7、进行排污，待压力为零时关闭收球筒排污阀。
7、测量污水罐液位并进行记录。
收球操作1、检查本站收球筒各部件工作情况及各阀门的开关状态及灵活程度，检查收球筒盲板是否完好，对其进行充压、验漏，合格后导通收球流程，并通知上游站可以发球；2、联系上游站，确定发球的时间及生产参数，通过计算和分析判断球到前半小时左右，检查污水罐液位，放置通球指示仪并确认流程；（1）球筒进气阀开；（2）球筒球阀开；（3）输气管主进气阀关；3、通过清管指示仪的显示，引球入筒，开平衡阀；4、收球(清管器)进筒，全开输气管主进气阀；5、关收球筒进气阀；6、关收球筒球阀；7、打开收球筒放空阀泄压至0.2-0.5MPa左右，关闭放空阀，打开排污阀门排污，检查污水罐液位并记录；8.确认球筒内压力泄为零后关闭排污阀门，打开收球筒放空阀，开注水阀门向收球筒内注水，打开排污阀，待污水放完后关闭排污阀，卸防松楔块，开盲板；9、取出清管器，通知发球站及值班室;10、对收球筒及盲板进行清洗保养；11、关盲板，装防松楔块，关闭收球筒放空阀；对收球筒再次进行充压验漏，合格后放空泄压并关闭收球筒放空阀；关闭平衡阀4 。
长输天然气管道分段通球清管试压方案西安—商州输气管道工程线路工程II标段整体通球、清管、试压方案编制：审核：批准：陕西化建西安—商州输气管道工程II标段2010年8月2日１目录第一章：工程概况3页第二章：编制依据3页第三章：试压方案指导思想3页第四章：施工组织4页第五章：清管、试压施工方案6页第六章：清管、试压安全保证措施13页第七章：分段清管和试压计划14页第八章：附件15页２西安—商州输气管道工程II标段整体通球、清管、试压方案一、工程概况:西安至商州输气管道工程II标段，由蓝田县蓝桥乡蓝桥西街4#阀室东侧桩号FS151至商州四合村末站FS621，线路总长约62.8km，管道规格φ273×5.6(6.5)材质L290，设计压力为4.0MPa。
整体为东南走向，因二标段管线沿线敷设情况较为复杂，管道经过地段地势起伏较大，管道先后翻越牧护关隧道山脉、黑龙口山、麻街岭山、构峪山、笔架山到达商州未站，全线路最高点在牧护关隧道山顶桩号FS288—FS289里程59+584高程为1326米；最低点位于陈塬街办新西村笔架山西侧山脚下桩号FS597 里程100+462高程为718米，最高点与最低点高差为608米，根据管道高程相差太大的实际情况，II标段管道清管、强度及严密性试验采用气压试验，根据现场实际施工进度情况西商线II标段共分四段进行通球、清管、试压。
二、编制依据1、中国市政工程华北设计研究总院《线路及穿越施工技术要求》、《设计说明书》、《西安—商州输气管道线路工程II标段平面图、纵面图》，本工程施工图设计说明；2、GB50369—2006《油气长输管道工程施工及验收规范》3、GB50424—2007《油气输送管道穿越工程施工规范》4、国家有关技术规范标准及有关法律性文件。
三、试压方案指导思想1、第一段：麻街镇中流村桩号FS520 里程89+051 —洪门河乡桩号FS435里程74+508,此段管道长度14.6km,本段地区等级FS520-FS508为二级地区,FS508-FS435为三级地区,试验时就高不就低按三级地区进行试验。
供气管线清管通球操作规程1.目的为指导我公司收发球筒的收发球操作，清除管线内积液、杂物，保证供气管线正常运行；防止管壁被腐蚀，延长管道使用寿命；改变管道内部管壁的光滑度，减少摩擦阻力，提高输送效率，保证输送气体的纯度；特制订本规程。
2.适用范围适用于本公司供气管线收发球筒收发球时的操作指导。
3.职责生产技术部负责监督本规程的执行情况。
4.清管作业开始前的必备条件4.1操作前先填写操作票，领导批准且由工艺工程师监护方可进行操作；4.2进出气量和站场压力要达到《清管方案》要求；4.3全线穿跨越、水保护设施牢固可靠，管道无变形；4.4站场工艺设备操作灵活，密封性好，经测试完全达到备用状态；4.5全线阀门要设在手动全开位置，并取消自动截断功能，关闭进气阀；4.6站场仪器仪表能准确检测和显示数据；4.7排污管应畅通无阻；4.8各种通讯手段数量满足要求，工作状态稳定可靠；4.9清管操作工用具、消防器材要准备齐全、完好，摆放整齐；4.10作业人员穿工作服、无铁钉鞋，戴安全帽和护目镜；4.11清管器要满足清管要求的尺寸和过盈量，并做好记录。
5. 发送清管器5.1发清管器操作规程5.1.1准备好所选择的清管器；5.1.2①旋转球体90°，②关闭平衡阀，③打开放空阀，④拔掉安全销，⑤转动快开盲板，打开快卸阀盖，⑥装入清管器(注意清管器装入方向)，⑦关闭快卸阀盖（检查O型圈，若损坏进行更换并对放置O型圈的凹槽除锈、去污，涂防腐油或防腐脂），⑧插入安全销，⑨关闭卸压阀，⑩打开平衡阀，⑪旋转球体90°，⑫打开进气球阀，⑬发射清管器。
5.1.3用通过检测仪检测清管器是否通过，如通过确认已发走。
5.1.4通知下游收球装置负责人员。
5.1.5做好发球时间、启动压力等记录。
5.2注意事项：5.2.1发清管器前，各相关阀门必须灵活可靠，发球阀阀门处于全关状态，组装好清管器监测仪器；5.2.2开关快开盲板，必须按操作规程操作；5.2.3清管器必须送入球筒的最里处；5.2.4发球时，发球阀球体必须全开。
燃气分输站清管收球操作规程1.主要内容与适用范围1.1本操作规程规定了清管收球作业的检查准备，操作程序及注意事项。
1.2本操作规程适用XXXXX站清管收球作业。
2.检查与准备2.1清管作业前，施工单位应编制详细的《清管作业方案》，包括清管作业组织机构、职责等；管道历史情况记录和现状；详细的操作程序和开工时间；安全环保措施；事故预案等内容并上报生产主管领导，经主要领导审批同意，取得调度令后，方可实施。
2.2检查清管作业条件是否完善：2.3进出气量和场站压力要达到《清管方案》要求。
2.4管道穿跨越、水工保护设施牢固可靠，管道无变形。
2.5场站收球区工艺设备操作灵活，密封性好，经测试完全达到清管要求。
2.6场站仪器仪表能准确检测和显示数据。
2.7排污池已注水，水位覆盖排污入口。
2.8各种通讯手段数量满足要求，工作状态稳定可靠，包括：公网、内部电话和对讲机。
2.9清管操作工具、消防器材要准备齐全、完好，摆放整齐。
2.10作业人员穿劳保服装、无铁钉鞋，戴安全帽和护目镜。
2.11清管器要满足清管要求的尺寸和过盈量，并做好记录。
2.12清管器材是否在使用期限内。
3操作程序3.1当球到达监听坑时（站外5公里），检测人员通知站内打开旁通阀门（1205、1204）进行平压，打开阀门（XV1202），关闭阀门（XV1203）。
3.2指示仪（YS1103/YS1104）显示球通过，打开阀门（1203），关闭阀门（1202、1204、1205）。
3.3打开放空阀（1205、1204）放散至0MPa，从注水口注水，打开排污阀（1210/1211）排污，排污结束后，再从注水口向收球筒注满水。
3.4松收球筒盲板上的保险螺杆，无压力后拧掉保险螺杆，去除锁块，站在左侧转动手柄打开盲板，取出球，清理杂物。
3.5装上盲板，从压力表（PI1105）注入氮气，打开放空阀（1208、1209）进行氮气置换检测到纯氮气，关闭放空阀，打开旁通阀（1204、1205），放空阀进行天然气置换，检测到纯天然气后，关闭放空阀，旁通阀，进行分阶段升压、检漏，无漏点后，打开放空阀，放散至0MPa，关闭放空阀。
